中形エアモーター AM-6B
- 通常単価(税別)
- 60,420円
- 税込単価
- 66,462円
・ラジアルピストン式を採用した中形のエアモーターになります。
詳細情報を確認するAM-6Bの仕様・寸法情報
種類
タンク用撹拌部品
撹拌機 種類
エアモーター
使用空気最大圧力範囲(Mpa)
0.5
最大出力時トルク(N･m)
0.48
最大出力時回転数(min)
1250
使用流体
空気
空気供給口/排気口ねじ径
Rc1/4"
-
-
商品情報
外形図
製品仕様
| エアモーター型番 | AM-6B | |
|---|---|---|
| サイズ | 中形 | |
| 使用流体 | 空気 | |
| 定格空気圧力 | 0.5MPa（5bar,70psi） | |
| 使用空気圧力範囲 | 0.1～0.5MPa（1～5bar,14～70psi） | |
| 使用環境温度範囲 | 5～40℃（66～104°F） | |
| 最大出力時 | 作動空気圧力 | 0.5MPa（5bar,70psi） |
| 出力 | 63W（0.085hp） | |
| トルク | 0.48N・m（4.2lb・in） | |
| 回転数 | 1,250min-1（1,250rpm） | |
| 空気消費量 | 100L/min（12.7cfm） | |
| 回転数250min-1時 | 作業空気圧力 | 0.5MPa（5bar,70psi） |
| トルク | 0.88N・m（7.8lb・in） | |
| 空気消費量 | 70L/min（2.5cfm） | |
| 空気供給口/排気口ねじ径 | Rc1/4"（BSPT1/4"female） | |
| マフラー | 付属 | |
| 質量 | 1.3kg （2.9lb） | |
*エアモーターの性能値は、排気側の圧力を大気圧としたときの値（周囲温度20℃）
| ポート組合せ例 | ||
|---|---|---|
| 軸側から見た 回転方向 | 供給側 | 排気側 |
| 反時計回り (CCW) | ポート(a) | ポート(d) |
| ポート(c) | ポート(b) | |
| 時計回り (CW) | ポート(b) | ポート(c) |
| ポート(d) | ポート(a) | |
*マフラーはお使い頂くポートに対して最も遠い所につけてください。
（例 (a)に対して(d)など）
外観図
性能・試験情報

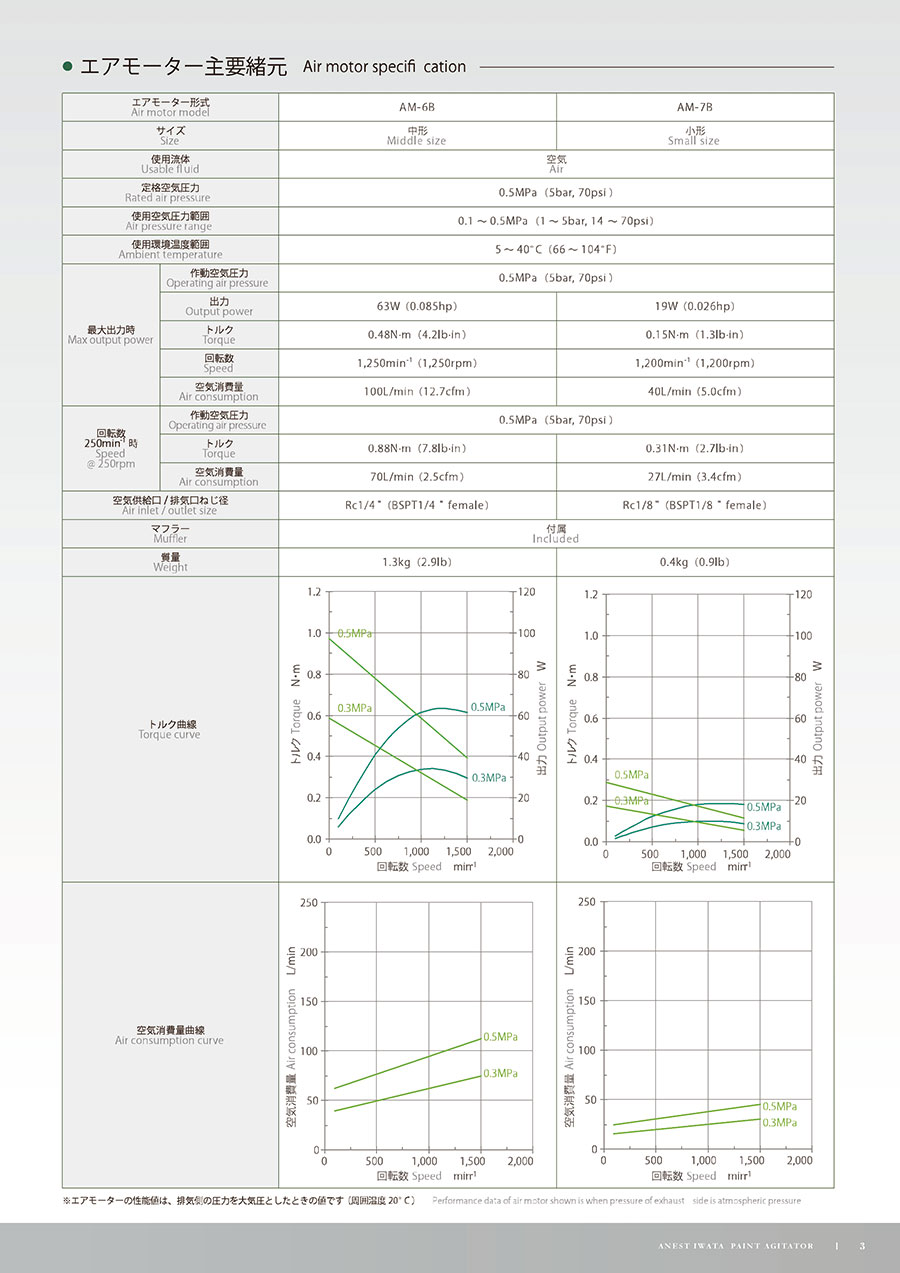

トルク曲線
空気消費量曲線
カタログ
中形エアモーター AM-6Bの型番AM-6Bのページです。
型番AM-6Bに関する仕様情報を記載しております。
