フローコントロールバルブ FCV-3シリーズ
- 通常単価(税別)
- 52,397円～84,947円
- 税込単価
- 57,637円～93,442円
【特長】・エアオペレート式塗料減圧弁のため、遠隔操作で塗料圧力・吐出量の調整が...
詳細情報を確認する- 圧力調整範囲 (MPa)
- 0～0.6
- 最大流量 (ℓ/min)
- 2.0
- 最大一次圧力 (MPa)
- 2.5
- エア供給口
- Rc1/8(PT1/8メス)
- 塗料入口
- G3/8(PF3/8オス)
- 塗料出口
- Rc1/4(PT1/4メス)×2ヶ
未確定：候補が5型番あります。
商品情報
外形図
FCV-3/3N
FCV-31/31N
製品仕様
| 型番 | FCV-3/3N | FCV-31/31N | FCV-31-R4/31N-R4 | FCV-31-R8/31N-R8 |
|---|---|---|---|---|
| タイプ | 汎用 | ダンプバルブ 機能付 | ダンプバルブ機能付 少量/低圧吐出用 | |
| 本体接液部材質※ | アルミニウム/ステンレス | アルミニウム/ステンレス | アルミニウム/ステンレス | アルミニウム/ステンレス |
| 調圧倍率 | 1:1 | 1:1 | 1:4 | 1:8 |
| 目安吐出量 | 100mL/min 以上 | 35～100ml/min | 20～50ml/min | |
| 圧力調整範囲 | 0～0.6MPa | |||
| 最大流量 | 2.0L/min | |||
| 最大一次圧力 | 2.5MPa | |||
| エア供給口 | Rc1/8 φ6チューブ用ジョイント付属 | |||
| 塗料入口 | G3/8B | |||
| 塗料出口 | Rc1/4×2ヶ | |||
| 全長×全幅×全高 | 84×84×106mm | 84×112×112mm | ||
| 質量 | 570g/720g | 750g/900g | ||
| 取付寸法（正面） | 2-M5×0.8, ねじ深さ13mm,間隔20mm | - | ||
| 取付寸法（背面） | 2-M5×0.8,ねじ深さ8mm,間隔22mm | |||
※アルミニウム仕様の製品は、ジョイント、その他接液する箇所にメッキ処理を施した鉄製部品を使用している。
発錆の恐れがある液体を使用の場合は、ステンレス仕様の製品を推奨する。
詳細情報
基本情報
【特長】
・エアオペレート式塗料減圧弁のため、遠隔操作で塗料圧力・吐出量の調整が可能。
・ロボットやレシプロケータでの塗装環境の場合、自動ガン近傍に取り付けることにより、高低差による吐出量の変動をなくすことができます。
・FCV-31-R4/R8はダイアフラムの空気室と塗料室の受圧面積に差を持たせているため、少吐出量の調整に最適です。

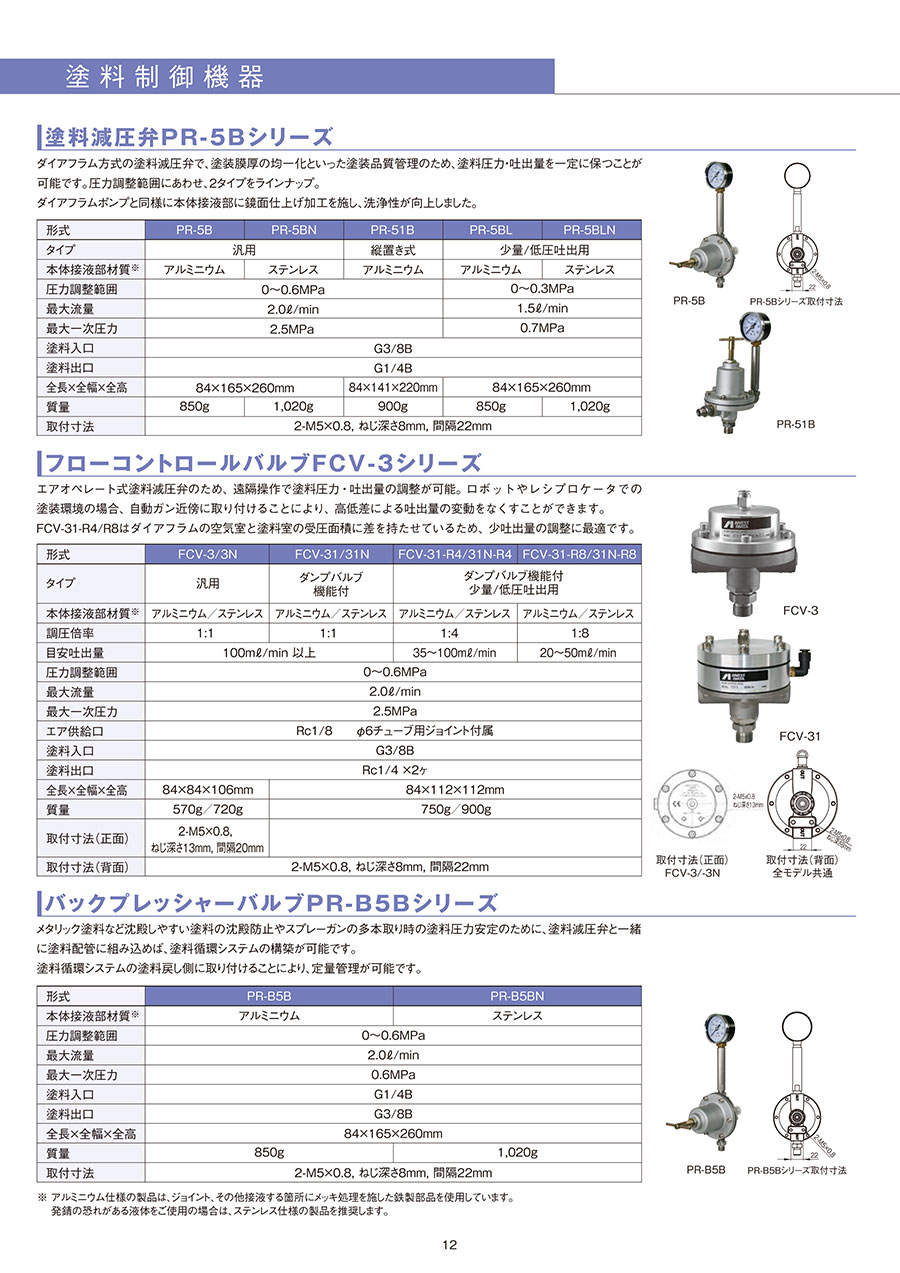

カタログ
