アネスト岩田

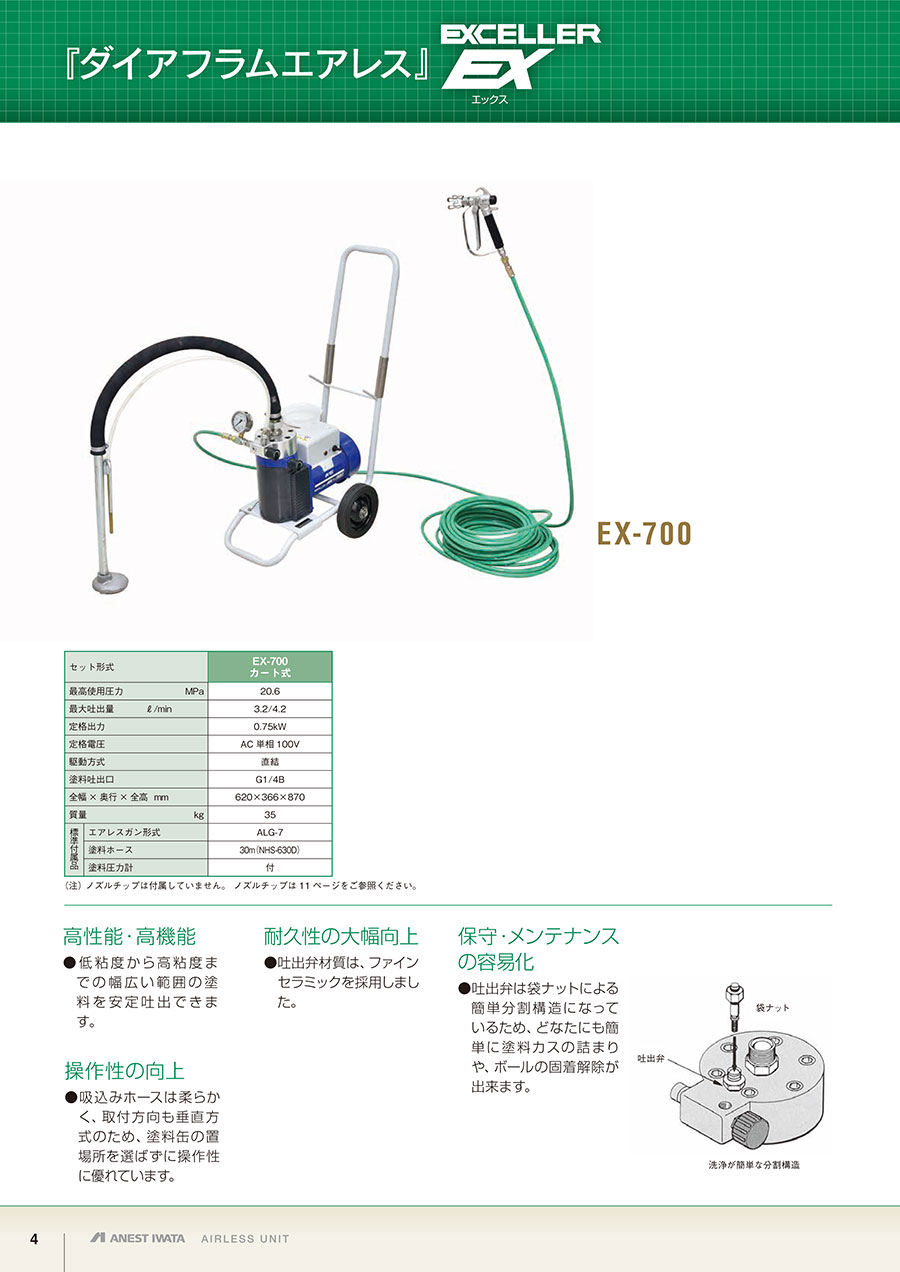

ダイアフラムエアレスユニットカート式 EX-700

カタログ |

通常単価(税別): 600,369円

税込単価: 660,406円

通常出荷日：3日目

吸引ホースワンタッチ着脱。吐出量アップの新シリーズ。【特長】・高性能・高機能。・塗料の吸収力を大幅にア...

よく一緒に見られています

アネスト岩田

通常出荷日：在庫品1日目

よく一緒に見られています

アネスト岩田

通常出荷日：14 日目

EX-700

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

EX-700の仕様・寸法情報

種類

エアレスユニット品

最高使用圧力(MPa)

20.6

最大吐出量(ℓ/min)

4.2

標準付属品/エアレスガン形式

ALG-7

標準付属品/塗料ホース

30m(NHS-630D)

標準付属品/塗料圧力計

付属

トラスココード

421-0620

商品情報
型番リスト
詳細情報
カタログ

商品情報

規格表

セット形式	最高使用圧力 MPa	最大吐出量 ℓ/min	定格出力	定格電圧	駆動方式	塗料吐出口	全幅×奥行× 全高 mm	質量 kg	標準付属品
セット形式	最高使用圧力 MPa	最大吐出量 ℓ/min	定格出力	定格電圧	駆動方式	塗料吐出口	全幅×奥行× 全高 mm	質量 kg	エアレスガン形式	塗料ホース	塗料圧力計
EX-700 カート式	20.6	3.2/4.2	0.75kW	AC単相 100V	直結	G1/4B	620×366×870	35	ALG-7	30m （NHS-630D）	付

使用方法

A：プランジャポンプ　B:エアーモーター部　C:サクション部

プランジャポンプ

１　圧縮空気の圧力によりポンプを上下運動させ、塗料を吸込み、加圧して高圧塗料をエアレスガンへ送る。
２　圧力倍率に作動エアー圧力を掛けますと塗料圧力（全圧）になる。
（例）圧力倍率25:1のポンプで、入気エアー0.4MPaで使用しますと25×0.4＝10MPaの塗料圧力になる。
３　複動式ポンプですので上昇、下降時とも加圧供給。

①長首パイプ
各種あり用途に合ったものが選べる。
②ノズルチップ
スプレーパタンの大きさ、塗料噴出量によって最適のものが選定できる。
③空気減圧弁
作動エアーの圧力を制御。
④塗料中間フィルタ
塗料中に含まれている細かいゴミを取り除く。
⑤塗料ニップル
塗料ホースの接続に使用。
⑥エアレス用塗料ホース
各種ある。
⑦ドレンバルブ
塗料圧力およびポンプ中の空気を抜く時使用。
⑧吸込ホースセット
塗料を濾過、吸込む。

商品特徴詳細

洗浄が簡単な分割構造

A:袋ナット　B:吐出弁

高性能・高機能

低粘度から高粘度までの幅広い範囲の塗料を安定吐出できます。

耐久性の大幅向上

吐出弁材質は、ファインセラミックを採用しました。

保守・メンテナンスの容易化

吐出弁は袋ナットによる簡単分割構造になっているため、
どなたにも簡単に塗料カスの詰まりや、ボールの固着解除が出来ます。

操作性の向上

吸込みホースは柔らかく、取付方向も垂直方式のため、
塗料缶の置場所を選ばずに操作性に優れています。

外形図

A：ドレン吐出口　B：塗料出口

型番リスト

表示件数

型番

EX-700

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

600,369円

( 660,406円 )

3日目

詳細情報

基本情報

基本情報

吸引ホースワンタッチ着脱。
吐出量アップの新シリーズ。
【特長】
・高性能・高機能。
・塗料の吸収力を大幅にアップしましたので、低粘度からの高粘度までの幅広い範囲の塗料を安定吐出できます。
・操作性の向上。
・吸込みホースは柔らかく、取付方向も垂直方式のため、塗料缶の置場所を選ばずに操作性に優れています。
・耐久性の大幅向上。
・吐出弁材質は、全機種ファインセラミックを採用しました。
・保守・メンテナンスの容易化。
・吐出弁は袋ナットによる簡単分割構造になっているため、どなたにもカンタンに塗料カスの詰まりや、ボールの固着解除が出来ます。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダイアフラムエアレスユニットカート式 EX-700の型番EX-700のページです。型番EX-700に関する仕様情報を記載しております。
