小原歯車工業

SIR リングギヤ

SIR リングギヤ
  • 材質
    S45C
  • ボス径 (φ)
    ボスなし
  • 形状
    T1
  • ボス長さ (mm)
    なし

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

T1の寸法図

T1の寸法図

製品仕様

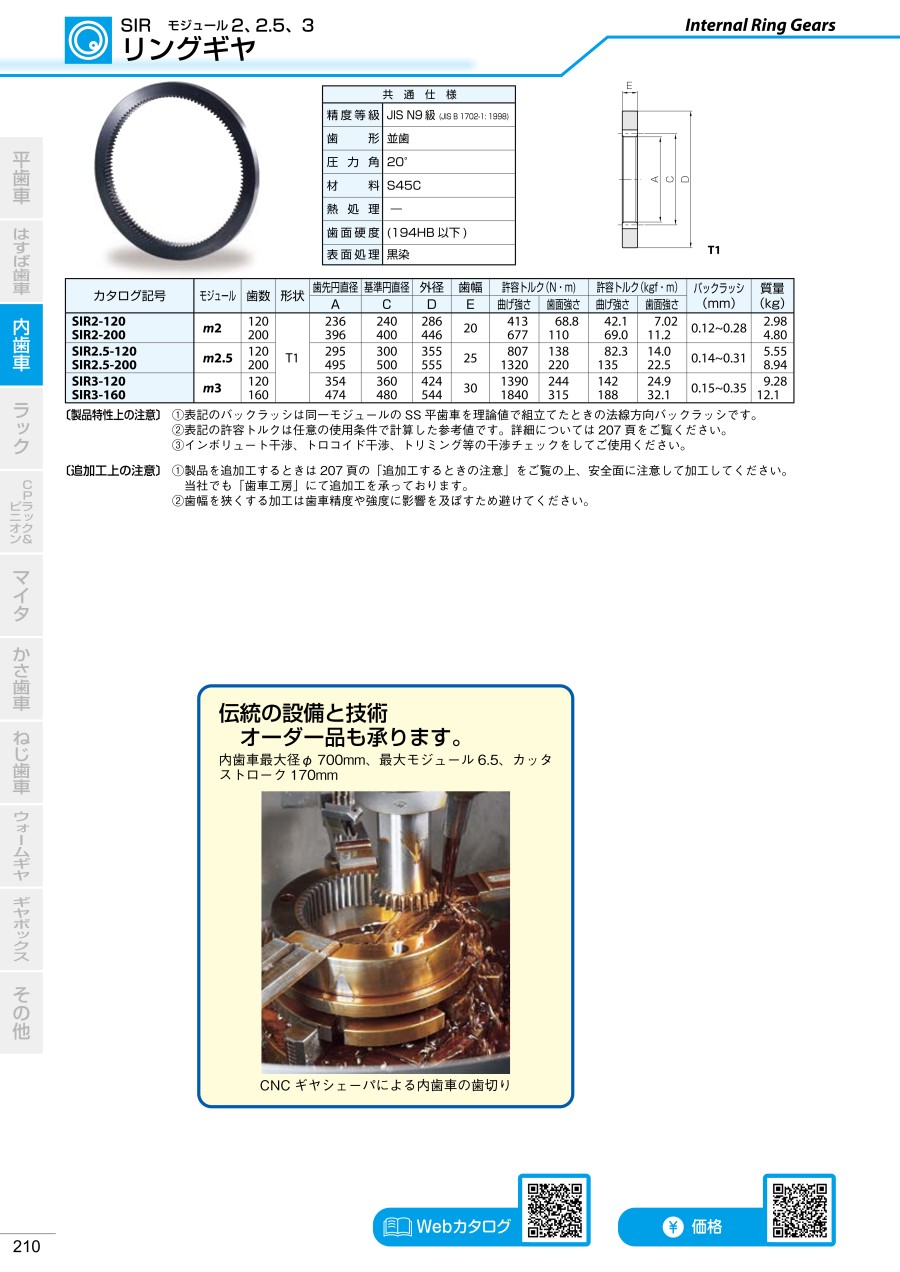

リングギヤの外観図

外観図

共通仕様
精度等級JIS B 1702-1 N9 級 (*1)歯面硬度(194HB以下)
歯形並歯表面処理黒染
圧力角20°歯面仕上げ切削
材料S45C歯切基準面外径
熱処理なし追加工可能

（*1）旧 JIS B 1702 5級

規格表

型番モジュール歯数形状歯先円直径
A		基準円直径
C		外径
D		歯幅
E		許容曲げ強さ
(kgf･m)		許容歯面強さ
(kgf･m)		バックラッシ
下限 (mm)		バックラッシ
上限 (mm)		質量
(kg)
  SIR2-120 2120T12362402862042.17.020.170.372.98
  SIR2-200 2200T13964004462069.011.20.200.414.80
  SIR2.5-120 2.5120T12953003552582.314.00.190.415.55
  SIR2.5-200 2.5200T14955005552513522.50.220.468.94
  SIR3-120 3120T13543604243014224.90.220.459.28
  SIR3-160 3160T14744805443018832.10.220.4512.1

注意・禁止事項

注意・禁止事項

  1. 1.表記のバックラッシは同一モジュール、歯数30枚のSS平歯車を理論値で組立てたときの法線方向バックラッシ。
  2. 2.表記の許容トルクは任意の使用条件で計算した参考値。
  3. 3.インボリュート干渉、トロコイド干渉、トリミング等の干渉チェックが必須。

追加工上の注意

  1. 1.内歯車を追加工するときは注意事項の「追加工するときの注意」を確認の上、安全面に注意して加工する必要あり。
  2. 2.歯幅を狭くする加工は歯車精度や強度に影響を及ぼすため避ける。

型番リスト

表示件数
  • 1
    • 型番
    SIR2-120
    SIR2-200
    SIR2.5-120
    SIR2.5-200
    SIR3-120
    SIR3-160

    歯幅

    (mm)

    外径

    (φ)

    モジュール

    歯数

    バックラッシ

    (mm)

    		RoHS?最小発注数量
    20
    286
    2
    120
    0.17～0.37
    10
    1個
    20
    446
    2
    200
    0.20～0.41
    10
    1個
    25
    355
    2.5
    120
    0.19～0.41
    10
    1個
    25
    555
    2.5
    200
    0.22～0.46
    10
    1個
    30
    424
    3
    120
    0.22～0.45
    10
    1個
    30
    544
    3
    160
    0.22～0.45
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    35,734円
    ( 39,307円 )
    2日目
    73,140円
    ( 80,454円 )
    2日目
    50,183円
    ( 55,201円 )
    2日目
    100,370円
    ( 110,407円 )
    2日目
    89,387円
    ( 98,326円 )
    2日目
    123,784円
    ( 136,162円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    S45CでN9級の大歯数のインターナルリングレールギヤ。
    【特長】
    ・リング形状の内歯車。
    ・大型、大歯数のリングギヤ。
    ・遊星機構や速比を大きく設計したい時などに便利。
    ・旋回機構の歯車としても利用可能。
    ・切断してセグメントギヤとしても利用可能。
    【用途】
    ・回転テーブルやセグメントギヤとして使用可能。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    SIR リングギヤのレビュー
    4平均満足度：4.01件のレビュー
    手動ハンドルの電動化
    4
    満足度：4.02022/11/04
    手動ハンドルを本リングギヤに取付け、リングギヤ自身をピニオンギヤで回す事で電動化を図っている。 本リングギヤを固定する装...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q穴径公差は？
    A
    穴径公差はH8に仕上げておりますが、リング形状で変形しやすいため、多少誤差を生じている場合があります。
