小原歯車工業

SI インターナルギヤ

SI インターナルギヤ
通常単価(税別)
3,962円～21,552円
税込単価
4,358円～23,707円
通常出荷日：在庫品1日目～5日目一部当日出荷可能

S45CでN8級の低価格な汎用内歯車。【特長】・内歯車の普及品。・応用性に富んでいる。・遊星歯車機構と...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

T1の寸法図

T1

製品仕様

リングギヤの外観図

外観

共通仕様
精度等級JIS B 1702-1 N8 級 (*1)歯面硬度(194HB以下)
歯形並歯表面処理黒染
圧力角20°歯面仕上げ切削
材料S45C歯切基準面外径
熱処理なし追加工可能

（*1）旧 JIS B 1702 4級
・モジュール0.8以下の製品は、表記精度等級「相当品」

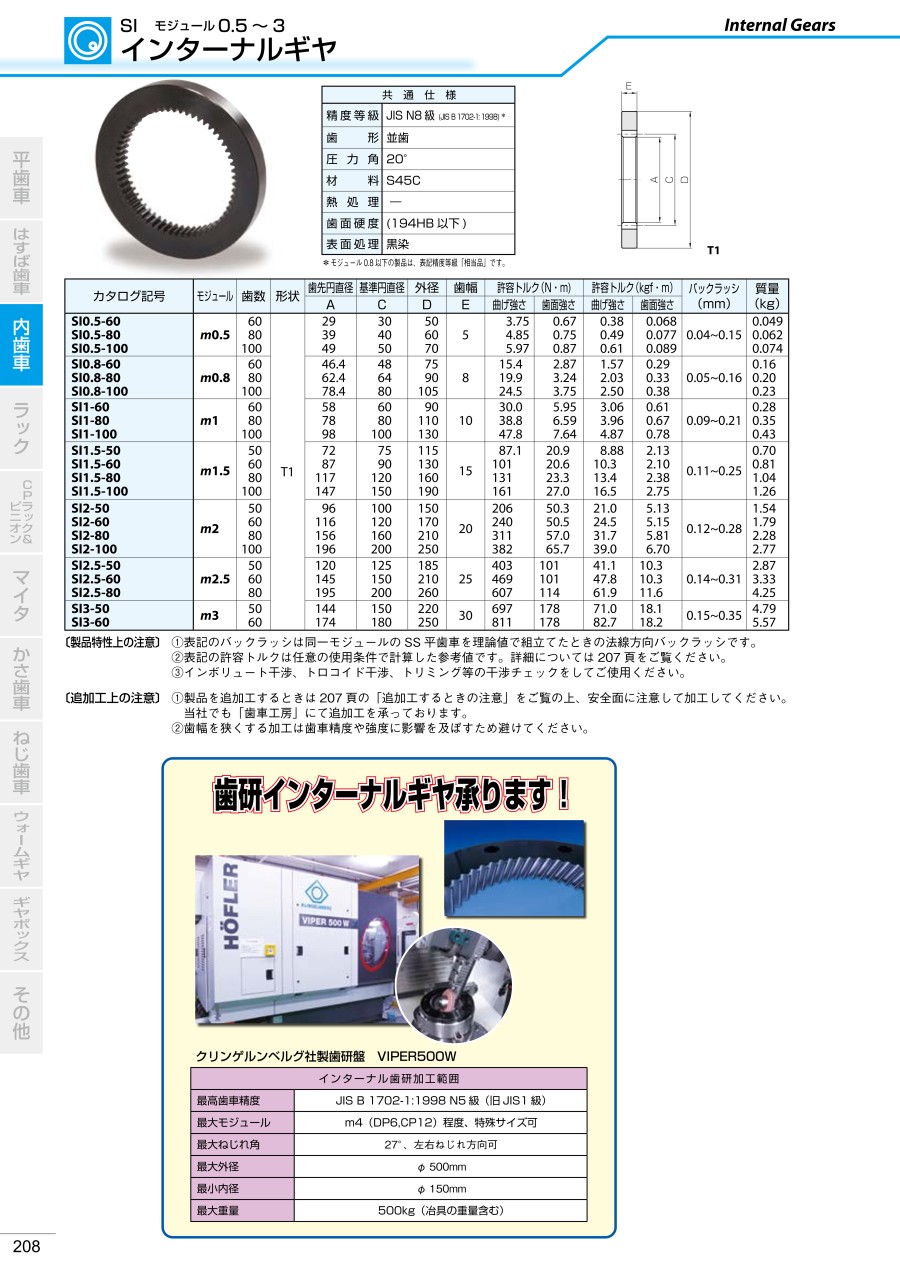

規格表

カタログ記号モジュール歯数形状歯先円直径
A		基準円直径
C		外径
D		歯幅
E		許容曲げ強さ
(kgf･m)		許容歯面強さ
(kgf･m)		バックラッシ
下限(mm)		バックラッシ
上限(mm)		質量
(kg)
  SI0.5-60 0.560T129305050.380.0680.040.150.049
  SI0.5-80 0.580T139406050.490.0770.040.150.062
  SI0.5-100 0.5100T149507050.610.0890.040.150.074
  SI0.8-60 0.860T146.4487581.570.290.050.160.16
  SI0.8-80 0.880T162.4649082.030.330.050.160.20
  SI0.8-100 0.8100T178.48010582.500.380.050.160.23
  SI1-60 160T1586090103.060.610.100.220.28
  SI1-80 180T17880110103.960.670.100.220.35
  SI1-100 1100T198100130104.870.780.120.250.43
  SI1.5-50 1.550T17275115158.882.130.130.290.70
  SI1.5-60 1.560T187901301510.32.10.130.290.81
  SI1.5-80 1.580T11171201601513.42.380.130.291.04
  SI1.5-100 1.5100T11471501901516.52.750.150.321.26
  SI2-50 250T1961001502021.05.130.160.331.54
  SI2-60 260T11161201702024.55.150.160.331.79
  SI2-80 280T11561602102031.75.810.160.332.28
  SI2-100 2100T11962002502039.06.70.170.372.77
  SI2.5-50 2.550T11201251852541.110.30.170.372.87
  SI2.5-60 2.560T11451502102547.810.30.170.373.33
  SI2.5-80 2.580T11952002602561.911.60.170.374.25
  SI3-50 350T11441502203071.018.10.190.414.79
  SI3-60 360T11741802503082.718.20.190.415.57
SI3-60360T11741802503082.718.20.190.415.57

使用例

使用方法・使用事例

一般工業用

注意・禁止事項

注意・禁止事項

  1. 1.表記のバックラッシは同一モジュール、歯数30枚のSS平歯車を理論値で組立てたときの法線方向バックラッシ。
  2. 2.表記の許容トルクは任意の使用条件で計算した参考値。
  3. 3.インボリュート干渉、トロコイド干渉、トリミング等の干渉チェックをしての使用が必須。

追加工上の注意

  1. 1.内歯車を追加工するときは注意事項の「追加工するときの注意」を確認の上、安全面に注意して加工する必要あり。
  2. 2.歯幅を狭くする加工は歯車精度や強度に影響を及ぼすため避ける。

型番リスト

表示件数
  • 1
    • 型番
    SI0.5-60
    SI0.5-80
    SI0.5-100
    SI0.8-60
    SI0.8-80
    SI0.8-100
    SI1-60
    SI1-80
    SI1-100
    SI1.5-60
    SI1.5-80
    SI1.5-100
    SI2-60
    SI2-80
    SI2-100
    SI2.5-60

    モジュール

    歯数

    (歯)

    歯幅

    (mm)

    外径・ハブ外径

    (mm)

    		RoHS?最小発注数量
    0.5
    60
    5
    50
    10
    1個
    0.5
    80
    5
    60
    10
    1個
    0.5
    100
    5
    70
    10
    1個
    0.8
    60
    8
    75
    10
    1個
    0.8
    80
    8
    90
    10
    1個
    0.8
    100
    8
    105
    10
    1個
    1
    60
    10
    90
    10
    1個
    1
    80
    10
    110
    10
    1個
    1
    100
    10
    130
    10
    1個
    1.5
    60
    15
    130
    10
    1個
    1.5
    80
    15
    160
    10
    1個
    1.5
    100
    15
    190
    10
    1個
    2
    60
    20
    170
    10
    1個
    2
    80
    20
    210
    10
    1個
    2
    100
    20
    250
    10
    1個
    2.5
    60
    25
    210
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,962円
    ( 4,358円 )
    在庫品1日目当日出荷可能
    4,092円
    ( 4,501円 )
    在庫品1日目当日出荷可能
    5,153円
    ( 5,668円 )
    在庫品1日目当日出荷可能
    5,044円
    ( 5,548円 )
    在庫品1日目当日出荷可能
    5,996円
    ( 6,596円 )
    2日目
    6,078円
    ( 6,686円 )
    在庫品1日目当日出荷可能
    5,397円
    ( 5,937円 )
    在庫品1日目当日出荷可能
    6,834円
    ( 7,517円 )
    在庫品1日目当日出荷可能
    8,390円
    ( 9,229円 )
    在庫品1日目当日出荷可能
    7,147円
    ( 7,862円 )
    2日目
    9,559円
    ( 10,515円 )
    3日目
    11,997円
    ( 13,197円 )
    2日目
    12,050円
    ( 13,255円 )
    2日目
    18,318円
    ( 20,150円 )
    2日目
    21,552円
    ( 23,707円 )
    5日目
    20,244円
    ( 22,268円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    S45CでN8級の低価格な汎用内歯車。
    【特長】
    ・内歯車の普及品。
    ・応用性に富んでいる。
    ・遊星歯車機構として各種の組合せが出来る。
    ・表面処理は黒染。
    【用途】
    ・回転テーブルやセグメントギヤとして使用可能。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

    商品担当おすすめ

    • SS 平歯車 画像

      小原歯車工業

      SS 平歯車

      組み合わせて利用することが多い商品となります。

    • SSG 歯研平歯車 画像

      小原歯車工業

      SSG 歯研平歯車

      歯研が施してある平歯車です。高剛性・高磨耗性に適しており、軸穴追加工品も選択可能です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    SI インターナルギヤのレビュー
    5平均満足度：5.01件のレビュー
    平歯車との係合
    5
    満足度：5.02019/07/31
    二つの回転軸の係合部では、ドグクラッチ方式があるが、特注になるため、簡便で確実な方法を探した。平歯車と内歯車の歯数（６０...もっと読む
    1人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q内歯車の干渉とは何ですか？
    A
    内歯車は組み合わせる平歯車によっては干渉が発生します。
    インボリュート干渉：平歯車の歯元と内歯車の歯先が干渉するもので、平歯車の歯数が小さい時に起こりやすい干渉です。
    トロコイド干渉：平歯車の歯先が内歯車の歯先と干渉するもので、内歯車と平歯車の歯数差が小さい時に起こります。
    トリミング（逃げ干渉）：平歯車を半径方向に移動する場合に起こる干渉で、内歯車と平歯車の歯数差が小さい時に起こります、 トリミングはピニオンカッターによる歯切りや組立ての際に問題になりますが、通常のかみ合いには支障がありません。
    Q遊星歯車機構を作るにはどうしたらよいですか？
    A
    遊星歯車機構を作成する場合にはインボリュート干渉、トロコイド干渉、トリミングの3つの干渉の他に 中心距離を合わせる条件、等配置の条件、遊星歯車同士の干渉の6つの条件を満たす必要があります。
    コンパクトで大きな減速比を取る事ができますが、干渉や成立の条件などが厳しいので、 上級者向けの機構です。
