圧力回転継手パールロータリージョイント RXE/RXH4100（複式内管固定フランジ取付式）
- 通常単価(税別)
- 22,507円～82,412円
- 税込単価
- 24,758円～90,653円
RXE／RXH4100（複式内管固定フランジ取付式）。【特長】・パールロータリ...
詳細情報を確認する- 種類
- 複式内管固定
- 使用流体
- 水 / 空気 / ガス / 油
- 接続種類
- ねじ、フランジ取付式
- 接続ねじ種類 エルボ側（複式）
- Rc
- 接続ねじ種類 ヘッド側（複式）
- Rc
商品情報

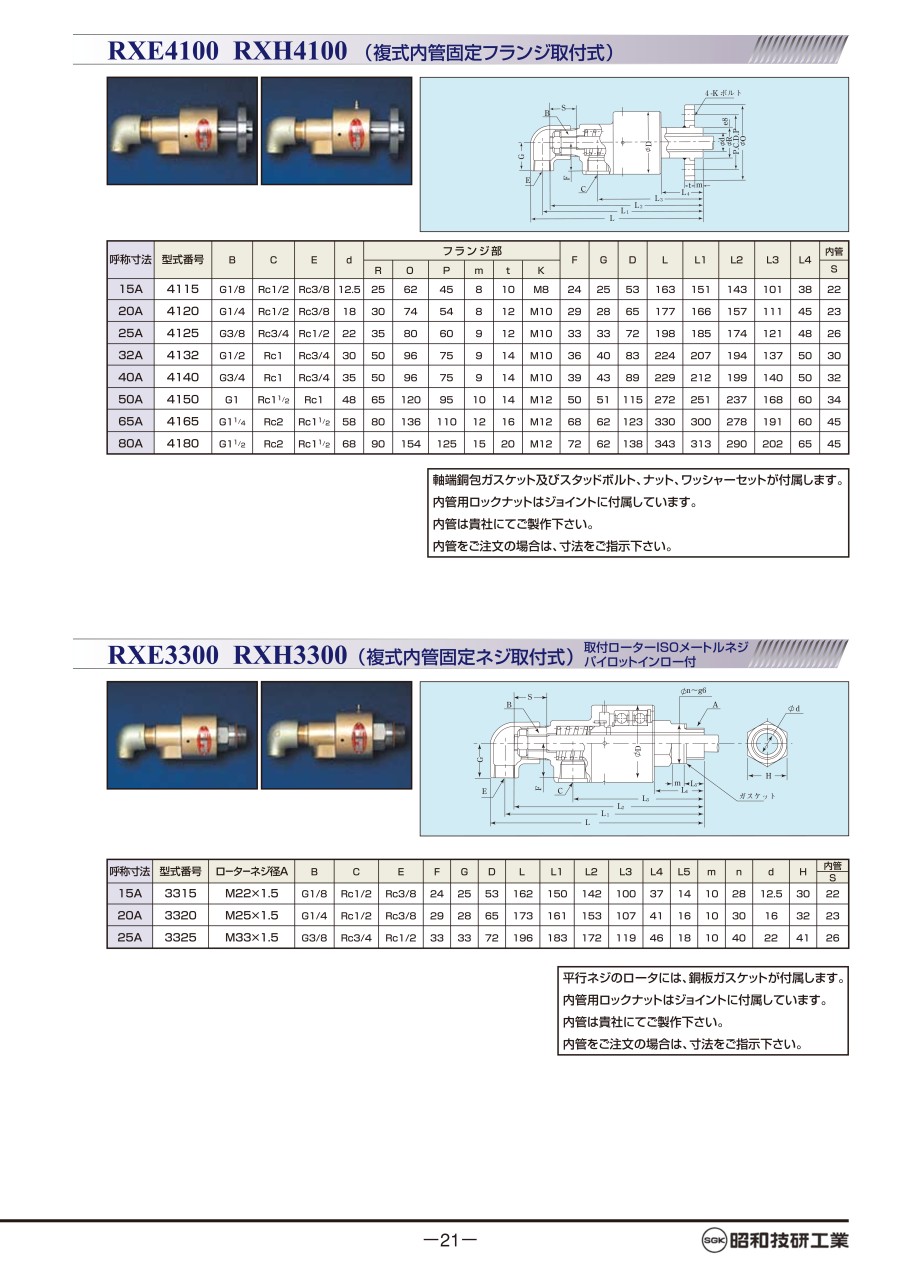

外形図
製品仕様
内部構造図
RXEタイプ
RXHタイプ
使用条件
RXEタイプ
| 流体 | 水・温水・油・空気・ガス |
|---|---|
| 最高温度 | 100℃ |
| 最高回転数 | 呼称寸法 |
| 8A～25A 3,500min-1{r.p.m} | |
| 32A～40A 2,000min-1{r.p.m} | |
| 50A～80A 750min-1{r.p.m} | |
| 最高圧力 | 呼称寸法（真空1.3kPa{10Torr}から） |
| 8A～25A 2.25MPa{23kgf/cm2} | |
| 32A～40A 1.67MPa{17kgf/cm2} | |
| 50A～80A 1.18MPa{12kgf/cm2} | |
| ※空気・ガスの場合 全サイズ0.98MPa{10kgf/cm2} |
RXHタイプ
| 流体 | 温水・熱媒油・水 |
|---|---|
| 最高温度 | 150℃ |
| 最高回転数 | 呼称寸法 |
| 10A～25A 3,500min-1{r.p.m} | |
| 32A～40A 2,000min-1{r.p.m} | |
| 50A～80A 750min-1{r.p.m} | |
| 最高圧力 | 呼称寸法（真空1.3kPa{10Torr}から） |
| 10A～25A 2.25MPa{23kgf/cm2} | |
| 32A～40A 1.67MPa{17kgf/cm2} | |
| 50A～80A 1.18MPa{12kgf/cm2} |
規格表
軸端銅包ガスケット及びスタッドボルト、ナット、ワッシャーセットが付属します。
内管用ロックナットはジョイントに付属しています。
内管は貴社にてご製作下さい。
注意・禁止事項
1.シートリング（セラミック）とロータは一体物です。
2.流体が空気の場合、オイルミスト入りエアーを使用し、ドライ運転となる事を避けて下さい。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,507円 ( 24,758円 ) | 6日目 |
28,899円 ( 31,789円 ) | 6日目 |
34,899円 ( 38,389円 ) | 6日目 |
44,255円 ( 48,681円 ) | 6日目 |
47,545円 ( 52,300円 ) | 7日目 |
75,534円 ( 83,087円 ) | 6日目 |
25,984円 ( 28,582円 ) | 6日目 |
33,899円 ( 37,289円 ) | 6日目 |
36,329円 ( 39,962円 ) | 6日目 |
47,888円 ( 52,677円 ) | 6日目 |
58,899円 ( 64,789円 ) | 6日目 |
82,412円 ( 90,653円 ) | 6日目 |
詳細情報
基本情報
RXE／RXH4100（複式内管固定フランジ取付式）。
【特長】
・パールロータリージョイントRXシリーズは、耐久性に優れ、極めて高度な性能を有し、使用条件に対応するRXE、RXHの2タイプがあります。
・本器には、シール材としてファインセラミックと厳選されたカーボンシールリングが組み込まれ、シール面の2ライトバンド以内の超精密ラップ加工と合わせて高速回転・低トルクを実現、さらに回り止めキー溝付のフローティングシールリングの採用によってフローティングリングの高速回転での追従性が図られており、長期にわたるシールの安定性も実現されました。
・本体の主材料として、ロータにはステンレス鋼を、ケーシングには銅合金を採用した耐久性のよい、画期的なロータリージョイントです。
