電動送風機 多段シリーズ（Uタイプ）
- 通常単価(税別)
- 70,565円～119,953円
- 税込単価
- 77,622円～131,948円
電動送風機の多段シリーズ（Uタイプ）。【特長】・羽根車を多段にして圧力を高めた...
詳細情報を確認するご注意
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
電動送風機 多段シリーズ（Uタイプ）の詳細
U75-H3の構造図
軸受けを保護するシール構造
ケーシングと電動機の間に間隔をかけることにより、軸受けを保護。
多段シリーズの標準形式
- 標準形
| 形式 |
|---|
| U75-H2-R313 |
| U75-H3-R313 |
| U75-H4-R313 |
| U75-H5-R313 |
| U100B-H26-R313 |
| U100B-H35-R311 |
| U100B-H36-R313 |
| U100B-H45-R311 |
| U100B-H46-R313 |
| U100B-H55-R311 |
| U100B-H56-R313 |
- ※ 吸気温度が60℃を超える場合は、HT型（耐熱形）をご使用ください。
- 耐熱形（HT）
| 形式 |
|---|
| U75-H2HT-R313 |
| U75-H3HT-R313 |
| U75-H4HT-R313 |
| U75-H5HT-R313 |
| U100B-H26HT-R313 |
| U100B-H35HT-R311 |
| U100B-H36HT-R313 |
| U100B-H45HT-R311 |
| U100B-H46HT-R313 |
| U100B-H55HT-R311 |
| U100B-H56HT-R313 |

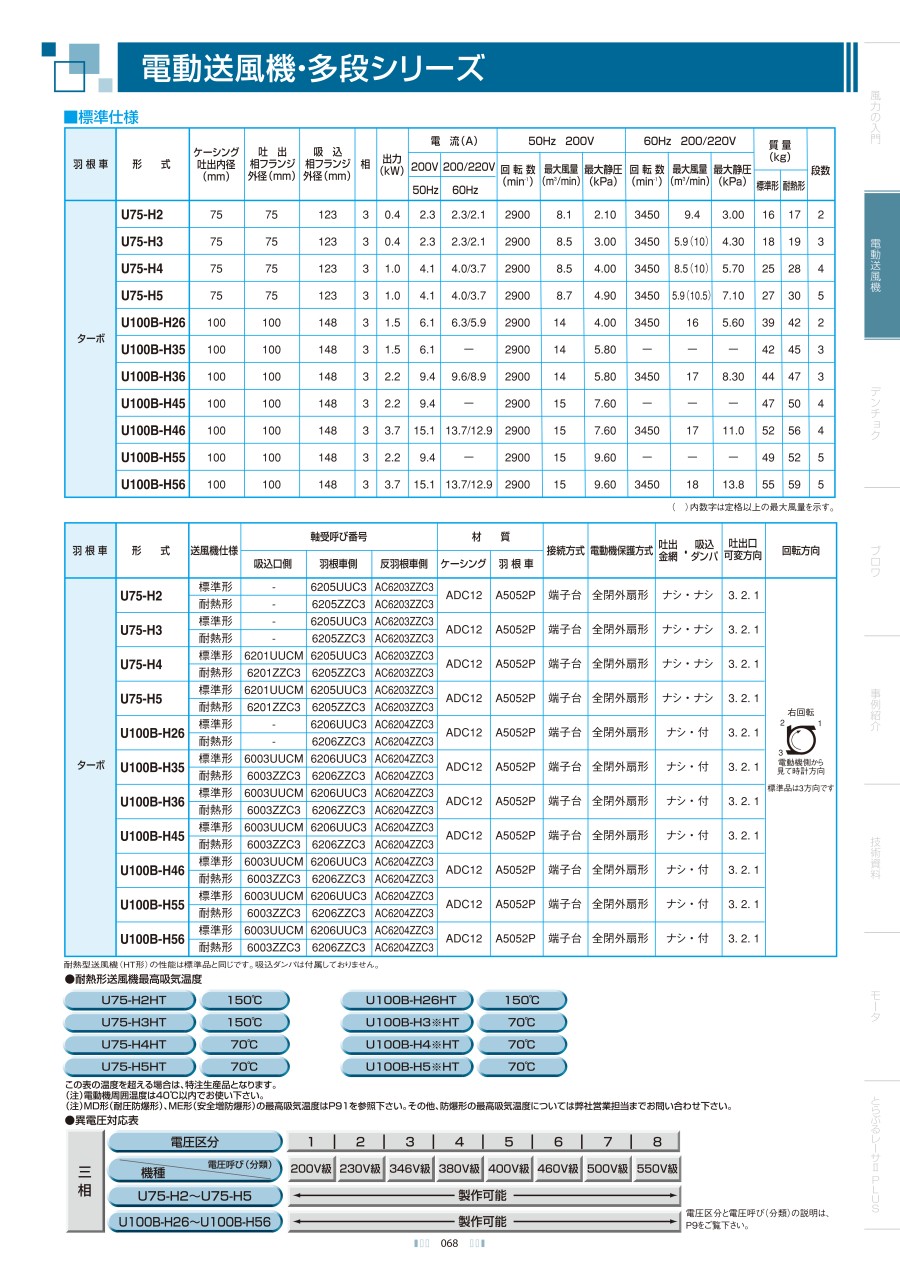

電動送風機 多段シリーズ（Uタイプ）の仕様
| 羽根車 | 形式 | ケーシング 吐出内径（mm） | 吐出 相フランジ外径（mm） | 吸込 相フランジ外径（mm） | 相 | 出力 （kW） | 電 流（A） | |
|---|---|---|---|---|---|---|---|---|
| 200V | 200／220V | |||||||
| 50Hz | 60Hz | |||||||
| ターボ | U75-H2 | 75 | 75 | 123 | 3 | 0.4 | 2.3 | 2.3／2.1 |
| U75-H3 | 75 | 75 | 123 | 3 | 0.4 | 2.3 | 2.3／2.1 | |
| U75-H4 | 75 | 75 | 123 | 3 | 1.0 | 4.1 | 4.0／3.7 | |
| U75-H5 | 75 | 75 | 123 | 3 | 1.0 | 4.1 | 4.0／3.7 | |
| U100B-H26 | 100 | 100 | 148 | 3 | 1.5 | 6.1 | 6.3／5.9 | |
| U100B-H35 | 100 | 100 | 148 | 3 | 1.5 | 6.1 | - | |
| U100B-H36 | 100 | 100 | 148 | 3 | 2.2 | 9.4 | 9.6／8.9 | |
| U100B-H45 | 100 | 100 | 148 | 3 | 2.2 | 9.4 | - | |
| U100B-H46 | 100 | 100 | 148 | 3 | 3.7 | 15.1 | 13.7／12.9 | |
| U100B-H55 | 100 | 100 | 148 | 3 | 2.2 | 9.4 | - | |
| U100B-H56 | 100 | 100 | 148 | 3 | 3.7 | 15.1 | 13.7／12.9 | |
| 羽根車 | 形式 | 50Hz 200V | 60Hz 200／200V | 質量 （kg） | 段数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 （min-1） | 最大風量 （m3/min） | 最大静圧 （kPa） | 回転数 （min-1） | 最大風量 （m3/min） | 最大静圧 （kPa） | |||||
| 標準形 | 耐熱形 | |||||||||
| ターボ | U75-H2 | 2,900 | 8.1 | 2.10 | 3,450 | 9.4 | 3.00 | 16 | 17 | 2 |
| U75-H3 | 2,900 | 8.5 | 3.00 | 3,450 | 5.9（10） | 4.30 | 18 | 19 | 3 | |
| U75-H4 | 2,900 | 8.5 | 4.00 | 3,450 | 8.5（10） | 5.70 | 25 | 28 | 4 | |
| U75-H5 | 2,900 | 8.7 | 4.90 | 3,450 | 5.9（10.5） | 7.10 | 27 | 30 | 5 | |
| U100B-H26 | 2,900 | 14 | 4.00 | 3,450 | 16 | 5.60 | 39 | 42 | 2 | |
| U100B-H35 | 2,900 | 14 | 5.80 | - | - | - | 42 | 45 | 3 | |
| U100B-H36 | 2,900 | 14 | 5.80 | 3,450 | 17 | 8.30 | 44 | 47 | 3 | |
| U100B-H45 | 2,900 | 15 | 7.60 | - | - | - | 47 | 50 | 4 | |
| U100B-H46 | 2,900 | 15 | 7.60 | 3,450 | 17 | 11.0 | 52 | 56 | 4 | |
| U100B-H55 | 2,900 | 15 | 9.60 | - | - | - | 49 | 52 | 5 | |
| U100B-H56 | 2,900 | 15 | 9.60 | 3,450 | 18 | 13.8 | 53 | 59 | 5 | |
- ※ （ ）内数字は定格以上の最大風量を示す。
| 羽根車 | 形式 | 送風機仕様 | 軸受呼び番号 | 材質 | |||
|---|---|---|---|---|---|---|---|
| 吸込口側 | 羽根車側 | 反羽根車側 | ケーシング | 羽根車 | |||
| 夕ーボ | U75-H2 | 標準形 | - | 6205UUC3 | AC6203ZZC3 | ADC12 | A5052P |
| 耐熱形 | - | 6205ZZC3 | AC6203ZZC3 | ||||
| U75-H3 | 標準形 | - | 6205UUC3 | AC6203ZZC3 | ADC12 | A5052P | |
| 耐熱形 | - | 6205ZZC3 | AC6203ZZC3 | ||||
| U75-H4 | 標準形 | 6201UUCM | 6205UUC3 | AC6203ZZC3 | ADC12 | A5052P | |
| 耐熱形 | 6201ZZC3 | 6205ZZC3 | AC6203ZZC3 | ||||
| U75-H5 | 標準形 | 6201UUCM | 6205UUC3 | AC6203ZZC3 | ADC12 | A5052P | |
| 耐熱形 | 6201ZZC3 | 6205ZZC3 | AC6203ZZC3 | ||||
| U100B-H26 | 標準形 | - | 6206UUC3 | AC6204ZZC3 | ADC12 | A5052P | |
| 耐熱形 | - | 6206ZZC3 | AC6204ZZC3 | ||||
| U100B-H35 | 標準形 | 6003UUCM | 6206UUC3 | AC6204ZZC3 | ADC12 | A5052P | |
| 耐熱形 | 6003ZZC3 | 6206ZZC3 | AC6204ZZC3 | ||||
| U100B-H36 | 標準形 | 6003UUCM | 6206UUC3 | AC6204ZZC3 | ADC12 | A5052P | |
| 耐熱形 | 6003ZZC3 | 6206ZZC3 | AC6204ZZC3 | ||||
| U100B-H45 | 標準形 | 6003UUCM | 6206UUC3 | AC6204ZZC3 | ADC12 | A5052P | |
| 耐熱形 | 6003ZZC3 | 6206ZZC3 | AC6204ZZC3 | ||||
| U100B-H46 | 標準形 | 6003UUCM | 6206UUC3 | AC6204ZZC3 | ADC12 | A5052P | |
| 耐熱形 | 6003ZZC3 | 6206ZZC3 | AC6204ZZC3 | ||||
| U100B-H55 | 標準形 | 6003UUCM | 6206UUC3 | AC6204ZZC3 | ADC12 | A5052P | |
| 耐熱形 | 6003ZZC3 | 6206ZZC3 | AC6204ZZC3 | ||||
| U100B-H56 | 標準形 | 6003UUCM | 6206UUC3 | AC6204ZZC3 | ADC12 | A5052P | |
| 耐熱形 | 6003ZZC3 | 6206ZZC3 | AC6204ZZC3 | ||||
| 羽根車 | 形式 | 接続方式 | 電動機保護方式 | 吐出金網・吸込ダンパ | 吐出口可変方向 |
|---|---|---|---|---|---|
| 夕ーボ | U75-H2 | 端子台 | 全閉外扇形 | ナシ・ナシ | 3.2.1 |
| U75-H3 | 端子台 | 全閉外扇形 | ナシ・ナシ | 3.2.1 | |
| U75-H4 | 端子台 | 全閉外扇形 | ナシ・ナシ | 3.2.1 | |
| U75-H5 | 端子台 | 全閉外扇形 | ナシ・ナシ | 3.2.1 | |
| U100B-H26 | 端子台 | 全閉外扇形 | ナシ・付 | 3.2.1 | |
| U100B-H35 | 端子台 | 全閉外扇形 | ナシ・付 | 3.2.1 | |
| U100B-H36 | 端子台 | 全閉外扇形 | ナシ・付 | 3.2.1 | |
| U100B-H45 | 端子台 | 全閉外扇形 | ナシ・付 | 3.2.1 | |
| U100B-H46 | 端子台 | 全閉外扇形 | ナシ・付 | 3.2.1 | |
| U100B-H55 | 端子台 | 全閉外扇形 | ナシ・付 | 3.2.1 | |
| U100B-H56 | 端子台 | 全閉外扇形 | ナシ・付 | 3.2.1 | |
- ※ 耐熱型送風機（HT形）の性能は標準品と同じです。吸込ダンパは付属しておりません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
70,565円 ( 77,622円 ) | 11日目 |
94,127円 ( 103,540円 ) | 11日目 |
105,207円 ( 115,728円 ) | 11日目 |
119,953円 ( 131,948円 ) | 11日目 |
詳細情報
カタログ
商品担当おすすめ
昭和電機
電動送風機 渦流式高圧シリーズ ガストブロア（R）（U2Vタイプ）
同じ高圧ファンとして、性能をご確認の際合わせてご覧になると選定しやすいです。新羽根車と大型冷却ファンを採用し、締切までの全領域で運転が可能です。高性能サイレンサを内蔵したタイプとなっております。
電動送風機 多段シリーズ（Uタイプ）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qメンテナンスは必要ですか？
A
3ヶ月毎の定期点検を推奨します。回転機器なので消耗部品が含まれて下ります（軸受、軸封部接触シール）
