電動送風機 高圧シリーズ（KSBタイプ）

電動送風機 高圧シリーズ（KSBタイプ）
  • 一部SALE 2026/01/31まで
この商品のFAQをみる（1件）
通常単価(税別)
129,143円～333,088円特別価格
税込単価
142,057円～366,397円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

電動送風機 コンパクトシリーズ（Eタイプ）

昭和電機

電動送風機 コンパクトシリーズ（Eタイプ）
5
通常価格(税別)： 32,264円 (税込価格：35,490円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

電動送風機 低騒音シリーズ（AHタイプ）

昭和電機

電動送風機 低騒音シリーズ（AHタイプ）
0
通常価格(税別)： 60,348円 (税込価格：66,383円)

通常出荷日：3 日目 ～

風量が多く、選定範囲の広い多目的な電動送風機 高圧シリーズ（KSBタイプ）。【...

詳細情報を確認する
  • 駆動源（種類）
    三相
  • 羽根車の種類
    ターボ
  • 回転方向
    右回転
  • 吐出方向
    下部水平

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 9月1日以降出荷分において対象機種の外観変更の可能性がございます。詳細に関しては資料のご確認の程宜しくお願い致します。
    ケーシング形状変更についてはこちら、外観の変更についてはこちらをご参照ください。
未確定：候補が19型番あります。
数量：

商品情報

電動送風機 高圧シリーズ（KSBタイプ）の詳細例

KSB-H04～KSB-H37の分解構造図

KSB-H04～KSB-H37の分解構造図

シール構造（KSB-H55、H75は除く）のイメージ

シール構造（KSB-H55、H75は除く）のイメージ

KSB-H04の寸法（標準形）



（単位：mm）



寸法図

寸法図

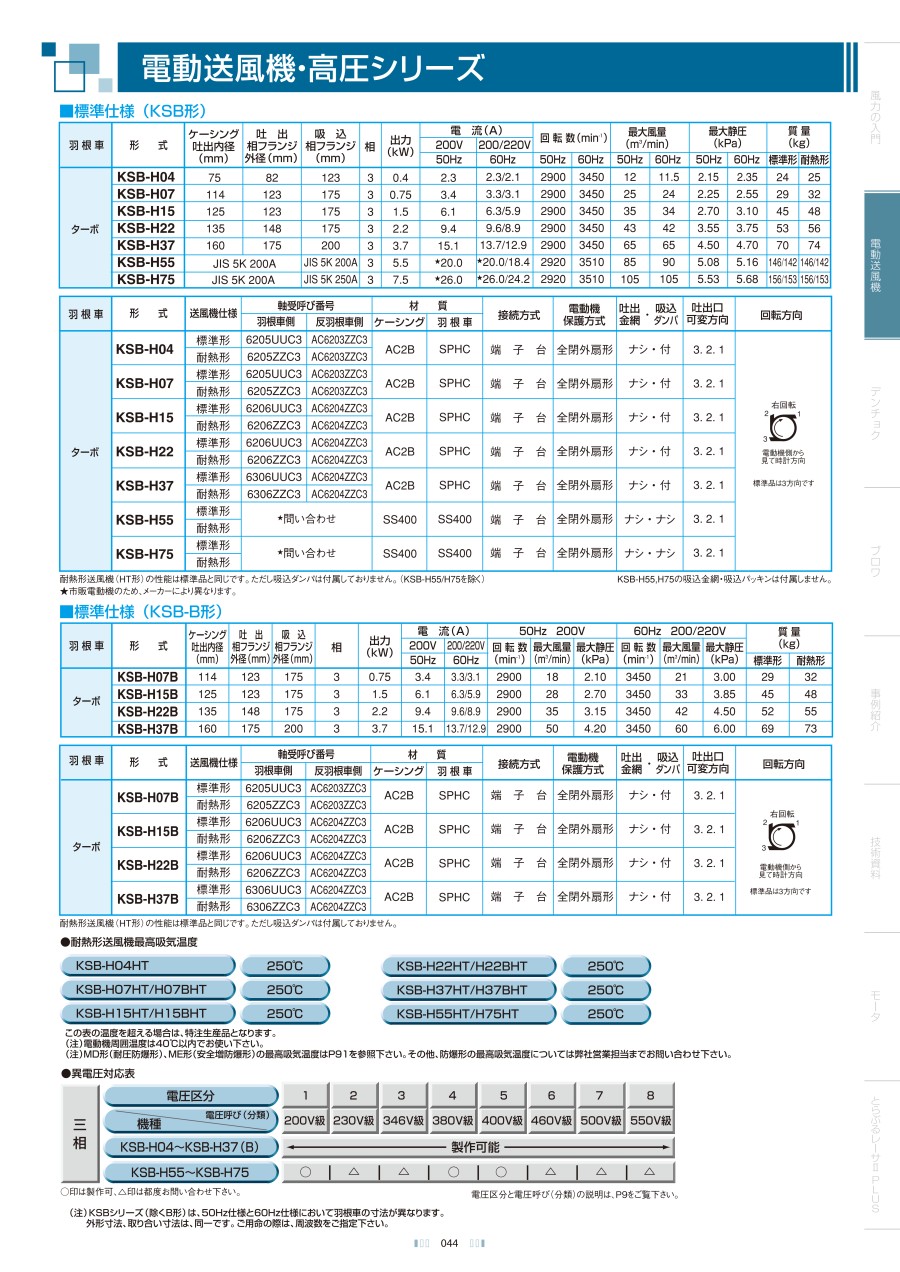

標準仕様（KSB形）例

羽根車形式ケーシング
吐出内径
（mm）		吐出
相フランジ外径
（mm）		吸込
相フランジ
（mm）		相出力
（kW）		電流（A）
200V200／220V
50Hz60Hz
ターボKSB-H04758212330.42.32.3／2.1
KSB-H0711412317530.753.43.3／3.1
KSB-H1512512317531.56.16.3／5.9
KSB-H2213514817532.29.49.6／8.9
KSB-H3716017520033.715.113.7／12.9
KSB-H55JIS 5K 200AJIS 5K 200A35.5※20.0※20.0／18.4
KSB-H75JIS 5K 200AJIS 5K 250A37.5※26.0※26.0／24.2
羽根車形式回転数
（min-1）		最大風量
（m3/min）		最大静圧
（kPa）		質量
（kg）
50Hz60Hz50Hz60Hz50Hz60Hz標準形耐熱形
ターボKSB-H042,9003,4501211.52.152.352425
KSB-H072,9003,45025242.252.552932
KSB-H152,9003,45035342.703.104548
KSB-H222,9003,45043423.553.755356
KSB-H372,9003,45065654.504.707074
KSB-H552,9203,51085905.085.16146／142146／142
KSB-H752,9203,5101051055.535.68156／153156／153
羽根車形式送風機仕様軸受呼び番号材質
羽根車側反羽根車側ケーシング羽根車
夕ーボKSB-H04標準形6205UUC3AC6203ZZC3AC2BSPHC
耐熱形6205ZZC3AC6203ZZC3
KSB-H07標準形6205UUC3AC6203ZZC3AC2BSPHC
耐熱形6205ZZC3AC6203ZZC3
KSB-H15標準形6206UUC3AC6204ZZC3AC2BSPHC
耐熱形6206ZZC3AC6204ZZC3
KSB-H22標準形6206UUC3AC6204ZZC3AC2BSPHC
耐熱形6206ZZC3AC6204ZZC3
KSB-H37標準形6306UUC3AC6204ZZC3AC2BSPHC
耐熱形6306ZZC3AC6204ZZC3
KSB-H55標準形※問い合わせSS400SS400
耐熱形
KSB-H75標準形※問い合わせSS400SS400
耐熱形
羽根車形式接続方式電動機保護方式吐出金網・吸込ダンパ吐出口可変方向
夕ーボKSB-H04端子台全閉外扇形ナシ・付3.2.1
KSB-H07端子台全閉外扇形ナシ・付3.2.1
KSB-H15端子台全閉外扇形ナシ・付3.2.1
KSB-H22端子台全閉外扇形ナシ・付3.2.1
KSB-H37端子台全閉外扇形ナシ・付3.2.1
KSB-H55端子台全閉外扇形ナシ・ナシ3.2.1
KSB-H75端子台全閉外扇形ナシ・ナシ3.2.1
  • ※ 耐熱形送風機（HT形）の性能は標準品と同じです。ただし吸込ダンパは付属しておりません。（KSB-H55、H75を除く）
  • ※ KSB-H55、H75の吸込金網、吸込パッキンは付属しません。
  • ※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

型番リスト

表示件数
  • 1
    • 型番
    KSB-H04-R311
    KSB-H04-R312
    KSB-H04HT-R312
    KSB-H07-R311
    KSB-H07-R312
    KSB-H07HT-R311
    KSB-H07HT-R312
    KSB-H15-R311
    KSB-H15-R312
    KSB-H15B-R313
    KSB-H15BHT-R313
    KSB-H15HT-R312
    KSB-H22-R311
    KSB-H22-R312
    KSB-H22HT-R311
    KSB-H22HT-R312
    KSB-H37-R311
    KSB-H37-R312
    KSB-H37B-R313

    ブロア 最大風量

    (m3/min)

    駆動源（定格電圧）

    騒音

    (dB)

    ブロア 最大風量【区分】

    (m3/min)

    騒音値【区分】

    (dB)

    周波数

    ブロア 風量(50Hz)

    (m3/min)

    ブロア 風量(60Hz)

    (m3/min)

    騒音dB詳細（最大風量時）

    材質

    送風機仕様

    吸込温度(MAX)

    ULC規格対応

    		最小発注数量
    12
    200V
    71.7
    ～15
    ～75
    50Hz
    12
    -
    71.7dB(50Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    11.5
    200/220V
    71.7
    ～15
    ～75
    60Hz
    -
    11.5
    71.7dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    11.5
    200/220V
    71.7
    ～15
    ～75
    60Hz
    -
    11.5
    71.7dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    耐熱形
    250
    無
    1個
    25
    200V
    73.5
    ～30
    ～75
    50Hz
    25
    -
    73.5dB(50Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    24
    200/220V
    76.1
    ～30
    ～80
    60Hz
    -
    24
    76.1dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    25
    200V
    73.5
    ～30
    ～75
    50Hz
    25
    -
    73.5dB(50Hz)
    ケーシング：AC2B、羽根車：SPHC
    耐熱形
    250
    無
    1個
    24
    200/220V
    76.1
    ～30
    ～80
    60Hz
    -
    24
    76.1dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    耐熱形
    250
    無
    1個
    35
    200V
    79.4
    ～40
    ～80
    50Hz
    35
    -
    79.4dB(50Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    34
    200/220V
    79.4
    ～40
    ～80
    60Hz
    -
    34
    79.4dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    33
    200V
    78.3
    ～40
    ～80
    50Hz/60Hz
    28
    33
    74.9dB(50Hz)・78.3dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    33
    200V
    78.3
    ～40
    ～80
    50Hz/60Hz
    28
    33
    74.9dB(50Hz)・78.3dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    耐熱形
    250
    無
    1個
    34
    200/220V
    79.4
    ～40
    ～80
    60Hz
    -
    34
    79.4dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    耐熱形
    250
    無
    1個
    43
    200V
    82.3
    ～50
    ～90
    50Hz
    43
    -
    82.3dB(50Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    42
    200/220V
    80.7
    ～50
    ～90
    60Hz
    -
    42
    80.7dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    43
    200V
    82.3
    ～50
    ～90
    50Hz
    43
    -
    82.3dB(50Hz)
    ケーシング：AC2B、羽根車：SPHC
    耐熱形
    250
    無
    1個
    42
    200/220V
    80.7
    ～50
    ～90
    60Hz
    -
    42
    80.7dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    耐熱形
    250
    無
    1個
    65
    200V
    84.5
    ～100
    ～90
    50Hz
    65
    -
    84.5dB(50Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    65
    200/220V
    85.3
    ～100
    ～90
    60Hz
    -
    65
    85.3dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    60
    200V
    83.0
    ～100
    ～90
    50Hz/60Hz
    50
    60
    78.8dB(50Hz)・83.0dB(60Hz)
    ケーシング：AC2B、羽根車：SPHC
    標準形
    60
    無
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    136,111円
    ( 149,722円 )
    11日目
    140,362円126,325円
    ( 138,958円 )
    5日目
    168,708円151,837円
    ( 167,021円 )
    11日目
    129,143円
    ( 142,057円 )
    11日目
    138,013円
    ( 151,814円 )
    11日目
    193,028円
    ( 212,331円 )
    11日目
    213,057円191,751円
    ( 210,926円 )
    11日目
    188,041円169,236円
    ( 186,160円 )
    11日目
    199,225円179,302円
    ( 197,232円 )
    11日目
    192,019円
    ( 211,221円 )
    11日目
    272,355円245,119円
    ( 269,631円 )
    11日目
    249,109円224,198円
    ( 246,618円 )
    11日目
    250,158円225,142円
    ( 247,656円 )
    6日目
    257,981円232,182円
    ( 255,400円 )
    11日目
    330,167円297,150円
    ( 326,865円 )
    11日目
    330,167円
    ( 363,184円 )
    11日目
    326,040円
    ( 358,644円 )
    5日目
    330,200円297,180円
    ( 326,898円 )
    11日目
    333,088円299,779円
    ( 329,757円 )
    11日目
  • 1

    • 詳細情報

    基本情報

    風量が多く、選定範囲の広い多目的な電動送風機 高圧シリーズ（KSBタイプ）。
    【特長】
    ・電動機部とケーシング部が分離した構造で、軸受への水分の侵入や粉じんの混入を防止。
    ・吸気温度60℃までの連続安定運転が可能。
    ・吸気温度が60℃を超える場合は、HT形（耐熱形）を使用。
    【用途】
    ・乾燥機、粉砕機、焼却炉、製茶機械、ダンボール機械などで使用。
    ・物体輸送、吸じん用、押込通風、吸着などの目的で使用。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 9月1日以降出荷分において対象機種の外観変更の可能性がございます。詳細に関しては資料のご確認の程宜しくお願い致します。
      ケーシング形状変更についてはこちら、外観の変更についてはこちらをご参照ください。

    商品担当おすすめ

    • 電動送風機 コンパクトシリーズ（Eタイプ） 画像

      昭和電機

      電動送風機 コンパクトシリーズ（Eタイプ）

      ターボファンとしてご覧になれます。風量、静圧をご確認して頂き最適機種を選定できます。産業用機器や装置等への組付け時の作業性の良さ、使いやすさ等、多用途を目的とした送風機です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    電動送風機 高圧シリーズ（KSBタイプ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qメンテナンスは必要ですか？
    A
    3ヶ月毎の定期点検を推奨します。回転機器なので消耗部品が含まれて下ります（軸受、軸封部接触シール）
