昭和電機

電動送風機低騒音シリーズ（AHタイプ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 60,348円～338,299円

税込単価: 66,383円～372,129円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

同性能のターボファンと比較して、騒音は5～7dB低く、効率は約10％高い、低騒...

駆動源（種類）
三相
駆動源（定格電圧）
200V
羽根車の種類
エアホイル
周波数
50Hz/60Hz
回転方向
左回転
吐出方向
下部水平

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

電動送風機低騒音シリーズ（AHタイプ）の仕様

AH-400の一例（標準仕様）

形式	電動機保護方式	吐出金網・吸入ダンパ	吐出口可変方向
AH-400	全閉形	付・ナシ	3.2.1

※ 耐熱形送風機（HT形）の性能は標準品と同じです。
※ 吸気温度が40℃、もしくは60℃を超える場合は耐熱形（HT形）をご使用ください。

性能曲線図（AH-400）

標準型AH-400外形寸法図

（単位：mm）

標準型AH-400外形寸法図

低騒音シリーズ（AHタイプ）の構造図

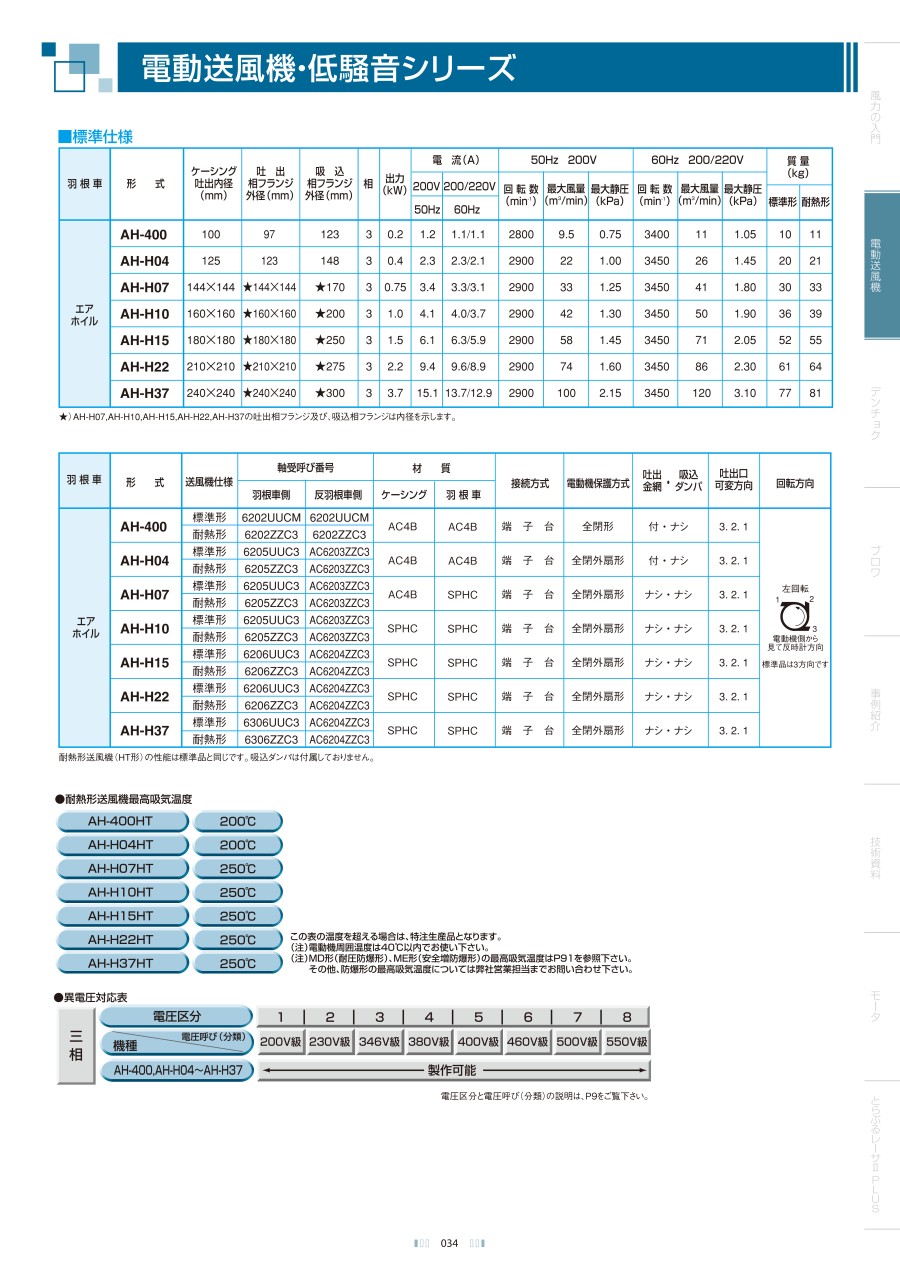

電動送風機低騒音シリーズ（AHタイプ）の標準仕様表

羽根車	形式	ケーシング吐出内径（mm）	吐出相フランジ外径（mm）	吸込相フランジ外径（mm）	相	出力（kW）	電流（A）		50Hz 200V			60Hz 200／200V			質量（kg）
							200V	200／220V	回転数（min^-1）	最大風量（m³/min）	最大静圧（kPa）	回転数（min^-1）	最大風量（m³/min）	最大静圧（kPa）	質量（kg）
							50Hz	60Hz	回転数（min^-1）	最大風量（m³/min）	最大静圧（kPa）	回転数（min^-1）	最大風量（m³/min）	最大静圧（kPa）	標準形	耐熱形
エアホイル	AH-400	100	97	123	3	0.2	1.2	1.1／1.1	2,800	9.5	0.75	3,400	11	1.05	10	11
	AH-H04	125	123	148	3	0.4	2.3	2.3／2.1	2,900	22	1.00	3,450	26	1.45	20	21
	AH-H07	144×144	★144×144	★170	3	0.75	3.4	3.3／3.1	2,900	33	1.25	3,450	41	1.80	30	33
	AH-H10	160×160	★160×160	★200	3	1.0	4.1	4.0／3.7	2,900	42	1.30	3,450	50	1.90	36	39
	AH-H15	180×180	★180×180	★250	3	1.5	6.1	6.3／5.9	2,900	58	1.45	3,450	71	2.05	52	55
	AH-H22	210×210	★210×210	★275	3	2.2	9.4	9.6／8.9	2,900	74	1.60	3,450	86	2.30	61	64
	AH-H37	240×240	★240×240	★300	3	3.7	15.1	13.7／12.9	2,900	100	2.15	3,450	120	3.10	77	81

※ ★は吹出相フランジ及び、吸込相フランジは内径を示します。

使用上の注意

【危険場所への設置厳禁】

※ この送風機は防爆構造品ではありません。爆発性雰囲気となる可能性のある場所で運転すると、モータ（電動機）が焼損（焼けて壊れる）した時、周囲のガスが「爆発」して危険です。

【火災・感電事故を避けるために】

※ 送風機の配線は、必ず電気工事の有資格者が電気設備技術基準や内線規程に従い施工してください。

【吸込口の金網取り外し厳禁】

※ 吸込口の金網は絶対に取り外さないでください。また、吸込口・吐出口から、送風機内部へ絶対に手を入れないでください。手を入れると「指」「手首」を負傷する危険があります。また、異物を入れないでください。異物の巻き込みや、破砕による負傷・送風機の損傷の危険があります。

【分解禁止】

※ モータ部・ケーシング内部は絶対に分解しないでください。不具合や、事故発生の原因となります。

【保管・休止中の保守管理について】

※ 送風機の羽根車回転軸が長期間（3ヵ月以上）止まった状態の場合、保管・休止中の季節・環境によっては、さびが発生するため異常音発生の原因となることがあります。3ヵ月を目安に、試運転を行ってください。

【周囲の雰囲気について】

※ 酸・アルカリなどの腐食性ガスは、送風機の寿命を著しく縮めます。「可燃性・爆発性ガスの発生する可能性のある雰囲気への据え付けは絶対にしないでください。「火災」や「爆発」などの重大事故の危険につながります。」

【吐き出し空気を大気に放出する場合】

※ 吐出口にも、必ず「金網」を取り付けてご使用ください。異物を吸い込んで吐き出された時、事故の危険性があります。

【高温部安全対策のお願い】

※ 耐熱形送風機を【吸込空気温度60℃以上】でご使用の場合、送風機の表面および接続ダクトが高温になり、触れると火傷をします。必ず柵および金網で囲うなどの安全対策を行ってください。耐熱形送風機、および接続ダクトの上などに「モノ」を絶対に置かないでください。「火災」発生の原因となります。

型番リスト

表示件数

型番

ブロア最大風量

(m3/min)

騒音

(dB)

ブロア最大風量【区分】

(m3/min)

騒音値【区分】

(dB)

ブロア風量(50Hz)

(m3/min)

ブロア風量(60Hz)

(m3/min)

騒音dB詳細（最大風量時）

材質

送風機仕様

吸込温度(MAX)

ULC規格対応

最小発注数量

11	-	～15	-	9.5	11	-	ケーシング、羽根車：AC4B	標準形	40	無	1個
11	-	～15	-	9.5	11	-	ケーシング、羽根車：AC4B	耐熱形	200	無	1個
26	75.1	～30	～80	22	26	71.9dB(50Hz)・75.1dB(60Hz)	ケーシング、羽根車：AC4B	標準形	40	無	1個
26	75.1	～30	～80	22	26	71.9dB(50Hz)・75.1dB(60Hz)	ケーシング、羽根車：AC4B	耐熱形	200	無	1個
41	72.9	～50	～75	33	41	69.1dB(50Hz)・72.9dB(60Hz)	ケーシング：AC4B、羽根車：SPHC	標準形	40	無	1個
41	72.9	～50	～75	33	41	69.1dB(50Hz)・72.9dB(60Hz)	ケーシング：AC4B、羽根車：SPHC	耐熱形	250	無	1個
50	76.7	～50	～80	42	50	73.6dB(50Hz)・76.7dB(60Hz)	ケーシング、羽根車：SPHC	標準形	40	無	1個
50	76.7	～50	～80	42	50	73.6dB(50Hz)・76.7dB(60Hz)	ケーシング、羽根車：SPHC	耐熱形	250	無	1個
71	78.4	～100	～80	58	71	75.2dB(50Hz)・78.4dB(60Hz)	ケーシング、羽根車：SPHC	標準形	60	無	1個
71	78.4	～100	～80	58	71	75.2dB(50Hz)・78.4dB(60Hz)	ケーシング、羽根車：SPHC	耐熱形	250	無	1個
86	81.3	～100	～90	74	86	78.2dB(50Hz)・81.3dB(60Hz)	ケーシング、羽根車：SPHC	標準形	60	無	1個
86	81.3	～100	～90	74	86	78.2dB(50Hz)・81.3dB(60Hz)	ケーシング、羽根車：SPHC	耐熱形	250	無	1個
120	86.1	100超	～90	100	120	82.6dB(50Hz)・86.1dB(60Hz)	ケーシング、羽根車：SPHC	標準形	60	無	1個
120	86.1	100超	～90	100	120	82.6dB(50Hz)・86.1dB(60Hz)	ケーシング、羽根車：SPHC	耐熱形	250	無	1個

通常単価(税別) (税込単価)	通常出荷日

60,348円 ( 66,383円 )	5日目
98,545円 ( 108,400円 )	3日目
87,993円 ( 96,792円 )	11日目
118,636円 ( 130,500円 )	11日目
141,938円 ( 156,132円 )	11日目
180,339円 ( 198,373円 )	11日目
178,999円 ( 196,899円 )	6日目
218,999円 ( 240,899円 )	11日目
251,899円 ( 277,089円 )	6日目
294,628円 ( 324,091円 )	11日目
262,276円 ( 288,504円 )	5日目
320,151円 ( 352,166円 )	11日目
295,872円 ( 325,459円 )	11日目
338,299円 ( 372,129円 )	3日目

詳細情報

基本情報

基本情報

同性能のターボファンと比較して、騒音は5～7dB低く、効率は約10％高い、低騒音タイプの電動送風機。
【用途】
・償却炉、プラスチック押出機、製菓機械などに使用。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

昭和電機
電動送風機高圧シリーズ（KSBタイプ）
KSBシリーズより高性能、低騒音タイプのエアホイルファンなので仕様、寸法を比較してください。電動機部とケーシング部が分離した構造で、軸受への水分の侵入や粉じんの混入を防止します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

電動送風機低騒音シリーズ（AHタイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qメンテナンスは必要ですか？

3ヶ月毎の定期点検を推奨します。回転機器なので消耗部品が含まれて下ります（軸受、軸封部接触シール）
