電動送風機 コンパクトシリーズ（Eタイプ）

電動送風機 コンパクトシリーズ（Eタイプ）の仕様

EC-63S／EC-63Tの標準仕様一例

羽根車	形式	電動機保護方式	吐出金網・吸込ダンパ	吐出口 可変方向
ターボ ファン	EC-63S	全閉形	付・付	3.2.1
	EC-63T

• ※ 吸気温度が60℃を超える場合は、耐熱形（HT形）をご使用ください。

性能曲線図（EC-63S／EC-63Tの例）

標準型（EC-63S／EC-63T）の外形寸法図

（単位：mm）

標準型（EC-63S／EC-63T）の外形寸法図

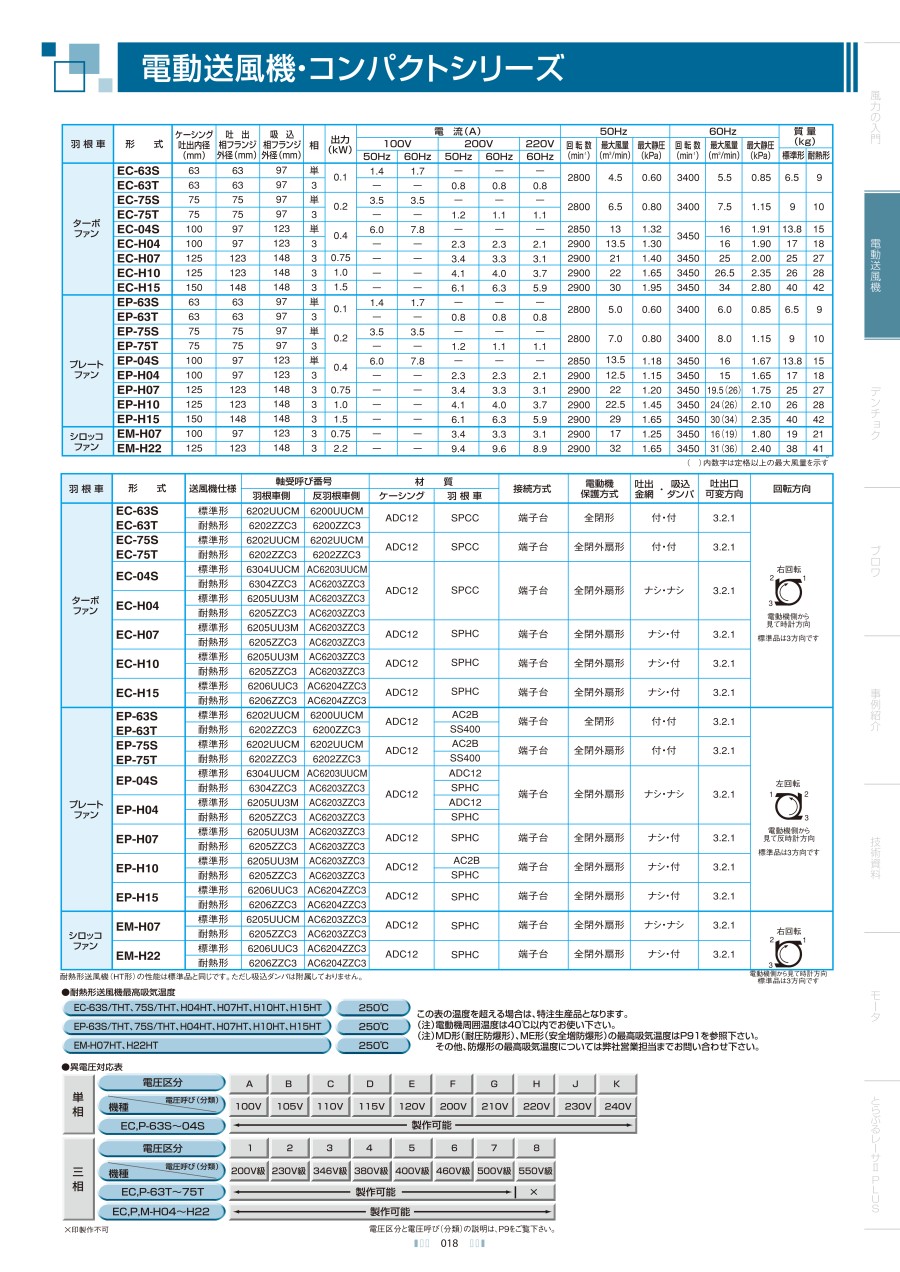

電動送風機 コンパクトシリーズ（Eタイプ）の標準仕様表

使用上の注意

【危険場所への設置厳禁】

• ※ この送風機は防爆構造品ではありません。爆発性雰囲気となる可能性のある場所で運転すると、モータ （電動機）が焼損（焼けて壊れる）した時、周囲のガスが「爆発」して危険です。

【火災・感電事故を避けるために】

• ※ 送風機の配線は、必ず電気工事の有資格者が電気設備技術基準や内線規程に従い施工してください。

【吸込口の金網取り外し厳禁】

• ※ 吸込口の金網は絶対に取り外さないでください。また、吸込口・吐出口から、送風機内部へ絶対に手を入れないでください。 手を入れると「指」「手首」を負傷する危険があります。また、異物を入れないでください。異物の巻き込みや、破砕による負傷・送風機の損傷の危険があります。

【分解禁止】

• ※ モータ部・ケーシング内部は絶対に分解しないでください。不具合や、事故発生の原因となります。

【保管・休止中の保守管理について】

• ※ 送風機の羽根車回転軸が長期間（3ヵ月以上）止まった状態の場合、保管・休止中の季節・環境によっては、さびが発生するため 異常音発生の原因となることがあります。3ヵ月を目安に、試運転を行ってください。

【周囲の雰囲気について】

• ※ 酸・アルカリなどの腐食性ガスは、送風機の寿命を著しく縮めます。可燃性・爆発性ガスの発生する可能性のある雰囲気への据え付けは絶対にしないでください。「火災」や「爆発」などの重大事故の危険につながります。

【吐き出し空気を大気に放出する場合】

• ※ 吐出口にも、必ず「金網」を取り付けてご使用ください。異物を吸い込んで吐き出された時、事故の危険性があります。

【高温部安全対策のお願い】

• ※ 耐熱形送風機を【吸込空気温度60℃以上】でご使用の場合、送風機の表面および接続ダクトが高温になり、触れると火傷 をします。必ず柵および金網で囲うなどの安全対策を行ってください。 耐熱形送風機、および接続ダクトの上などに「モノ」を絶対に置かないでください。「火災」発生の原因となります。
