型番	適正荷重（kg/シート）	共振点（Hz）	共振倍率（dB）	使用推奨周波数（Hz）	たわみ（mm）	識別
SN-2	0.5～2	27～21	6	38～	1.4～3.0	黄色
SN-5	2～5	29～23	8	40～	1.5～2.5	緑色
SN-15	5～15	26～18	13	37～	1.1～2.2	オレンジ色
SN-50	15～50	22～15	20～18	30～	0.7～2.0	青色

使用例

取付図

※ 荷重に合わせて、分割してお使いいただけます。

応用例

機械、設備などに。

OA機器などに。

選定サポート情報

選定方法

SNシートにかかる総重量を把握し、下記表の内の適合する適正荷重のSNシートをお選びください。

選定例

記載数値以下の荷重の場合：例 0.3kg 板などで不足分の荷重を加えるか、またはSN-2を分割してご使用ください。
記載数値内の荷重の場合：例 10kg SN-15を分割してご使用ください。
記載数値以上の荷重の場合：例 80kg SN-50・2枚を、分割してご使用ください。

型番リスト

表示件数

型番

最大適正荷重

(kg)

色詳細

トラスココード

最小発注数量

2	黄	396-6712	1個
5	緑	396-6721	1個
15	オレンジ	396-6704	1個
50	青	396-6739	1個

通常単価(税別) (税込単価)	通常出荷日

4,297円 ( 4,727円 )	1日目
4,297円 ( 4,727円 )	在庫品1日目当日出荷可能
4,297円 ( 4,727円 )	在庫品1日目当日出荷可能
4,289円 ( 4,718円 )	1日目

詳細情報

基本情報

基本情報

機器の下に敷くだけで防振性能を発揮する手軽な防振ゲル。
【特長】
・製品の分割や、枚数の増減により、幅広い荷重域に対応する。
・固定せず、機器等の下に敷いたり挟み込むだけで簡単に設置できる。
・共振倍率が小さく、横揺れが少なく安定している。
・耐オゾン性、耐紫外線、耐薬品性に優れ、さまざまな場所での使用が可能。
・圧縮を繰り返しても性能の変化がほとんどない。0.5～50kgの機器に対応し、振動を除去。
・肌に触れてもアレルギーが起きにくく、燃やしても有毒ガスが発生しない。
【用途】
・機械・設備・OA機器などの防振に最適。

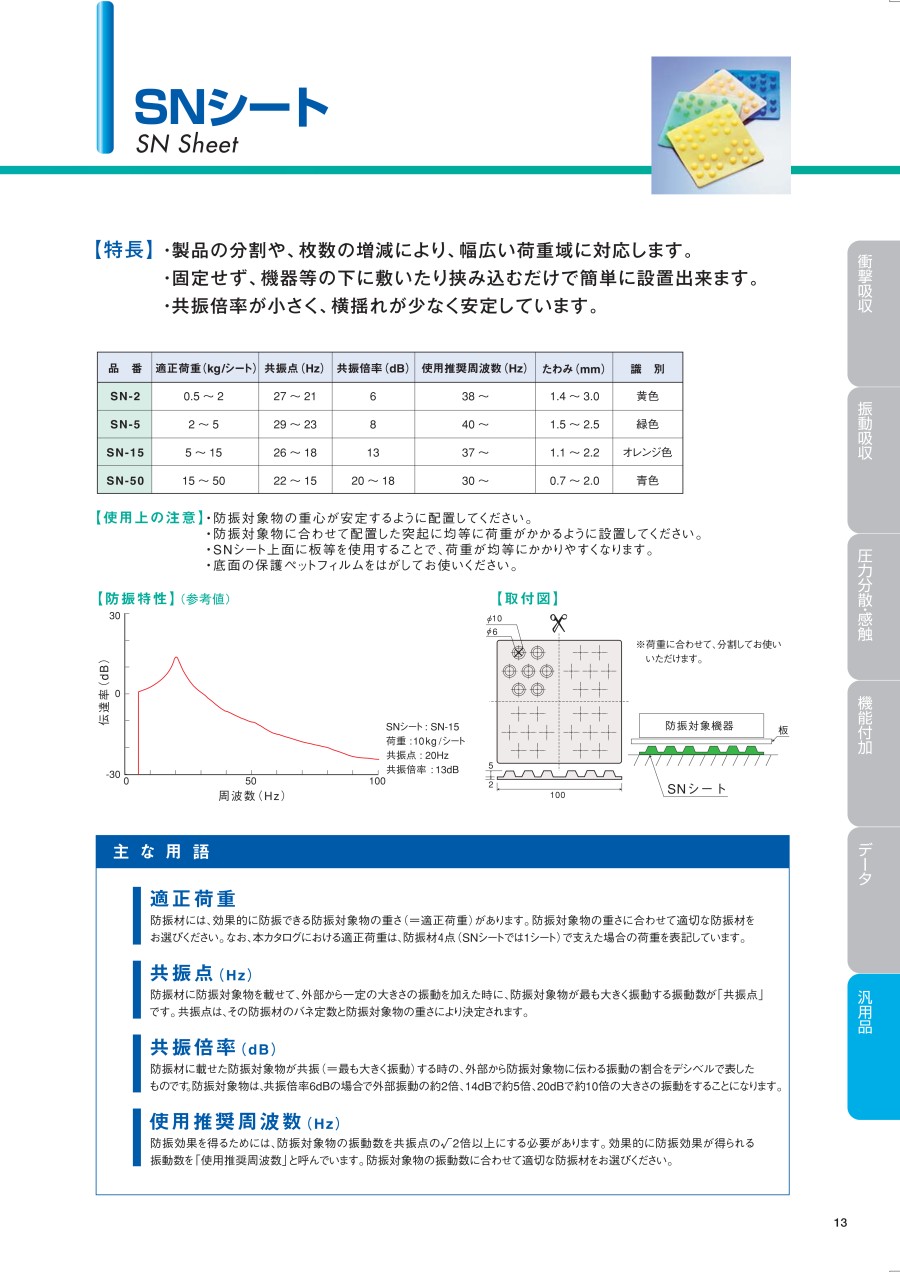

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SNシートのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q製品寿命はありますか？

高耐久性、へたりにくいという特長がありますが、加速試験での寿命特定が困難なため、αゲルの保証期間は設けておりません。

Q使用推奨周波数とは何ですか？

防振効果を得るためには、防振対象物の振動数を共振点の√2倍以上にする必要があります。効果的に防振効果が得られる振動数を「使用推奨周波数」と呼んでいます。防振対象物の振動数に合わせて適切な防振材をお選びください。
