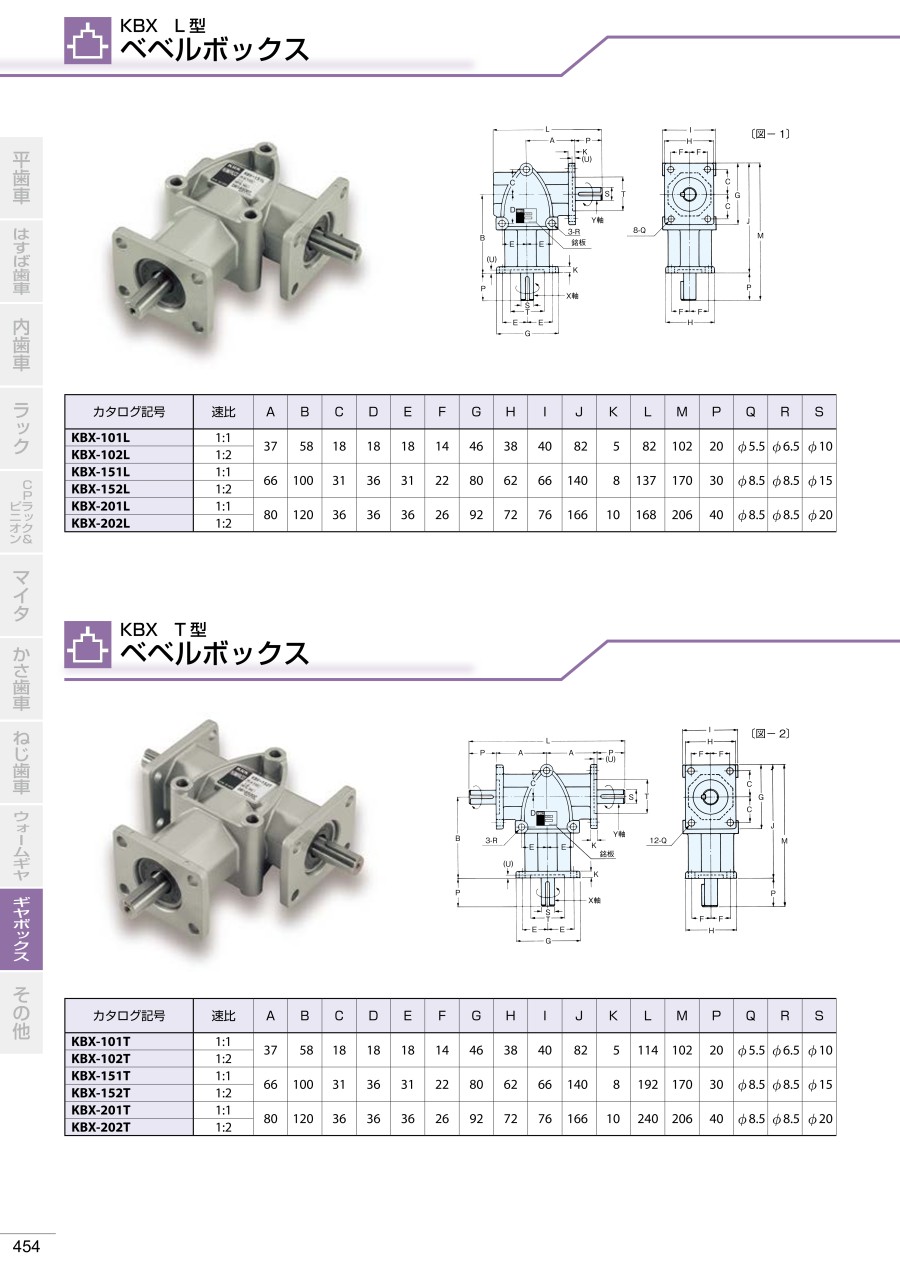

ベベルボックスL型 KBX

外形図

寸法図

製品仕様

外観

規格表

商品特長詳細

• ※ 矢印の回転方向は各軸の回転方向関係を示すもので、方向を限定するものではありません。正転、逆転とも可能です。
• ※ X軸が右回転に対してY軸が左に回転します。
• ※ X軸、Y軸のキーみぞの位相は必ずしも一致しておりません。
• ※ 軸径公差はJIS h7です。
• ※ 速比1：2のタイプはX軸（入力軸）からY軸（出力軸）への減速になります。
• ※ キー寸法はJIS B 1301-1976（並）を採用。
• ※ 表記の回転角度バックラッシは、X軸（入力軸）で測定した参考値です。

注意・禁止事項

使用上の注意

1.据え付け場所

1. 1.周囲温度：-10～+40℃
2. 2.周囲湿度：80%以下
3. 3.雰囲気：腐触性ガス・蒸気などのないところ、チリやホコリを含まない換気の良い場所
4. 4.設置場所：屋内

2.据え付け面

1. 1.据え付け面は、振動のない機械加工された平面にボルトでしっかり固定してください。
2. 2.ケースにボルト穴等の追加工はできません。また、製品を分解、改造しないでください。装置破損の恐れがあります。
3. 3.食品機械等の油気を嫌う装置では、故障・寿命等での万一の油漏れに備えて、油受け等の損害防止対策を施してください。

3.相手機械との連結

1. 1.相手機械と連結する前に回転方向を確認してください。回転の違いによって装置破損等の恐れがあります。
2. 2.ギヤボックスの軸へカップリング･スプロケット・プーリ･ギヤ等を取り付けする際、軸に段差がない機種がありますのでオイルシールやケース面に干渉しないように注意してください。また、穴のはめあいはH7を推奨します。
3. 3.直結の場合、ギヤボックス軸と相手軸との軸芯が一致するよう正確に芯出しをしてください。また、フレキシブルな締結用品のご使用をお奨めいたします。
4. 4.チェーン・ベルト・ギヤ掛けの場合は、ギヤボックス軸と相手軸が正しく平行になるようにし、両方の軸の中心を結ぶ線が軸と直角になるよう据付けてください。

4.運転上の注意事項

1. 1.運転中、シャフト等の回転体に接近または接触しないでください。巻き込まれ、けがの恐れがあります。
2. 2.異音や温度が異常に上昇した場合は直ちに運転を中止し、異常の原因を究明し対策処置を施すまでは、絶対に運転しないでください。
3. 3.プラッキングによる正逆回転はギヤボックス･相手機械に悪影響をおよぼしますので、必ず一旦停止後逆方向に起動してください。
4. 4.負荷トルク、O.H.L.（オーバーハングロード）は必ず許容値以内で運転してください。
