SV インボリュートスプライン軸
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,903円～21,914円
- 税込単価
- 7,593円～24,105円
S45C、調質、一般的なインボルート歯形のギヤスプライン軸です。【用途】・S4...
詳細情報を確認する- 材質
- S45C
- モジュール
- 1.667
- 熱処理
- 調質
- 表面処理
- 黒染
商品情報
外形図
TAの寸法図
TBの寸法図

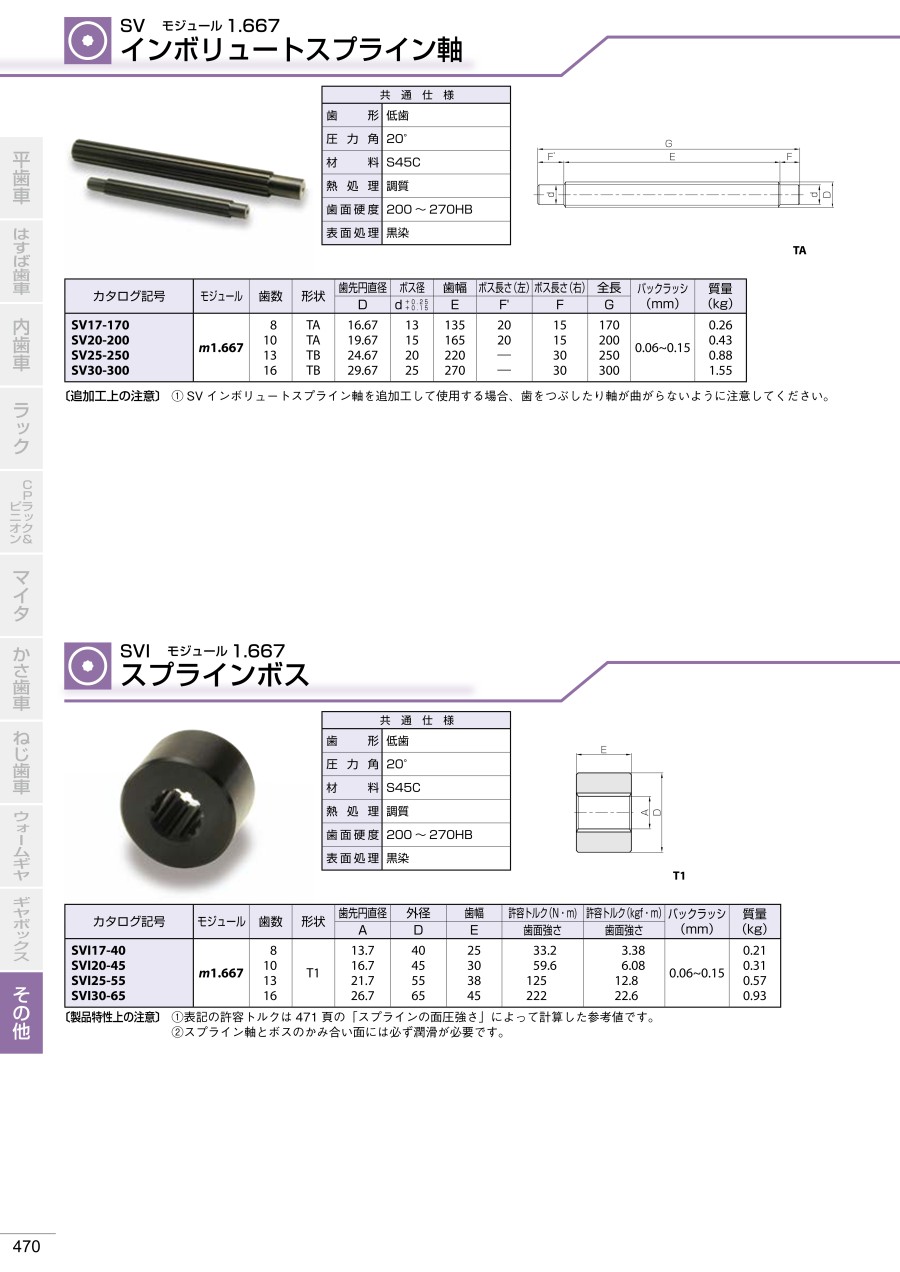

製品仕様
| 共通仕様 | |||
|---|---|---|---|
| 歯形 | 低歯 | 表面処理 | 黒染 |
| 圧力角 | 20° | 歯面仕上げ | 切削 |
| 材料 | S45C | 歯切基準面 | 軸(外筒は外径) |
| 熱処理 | 調質のみ | 追加工 | 不可 |
| 歯面硬度 | 200～270HB | ||
規格表
| 型番 | モジュール | 歯数 | 形状 | 歯先円直径 | ボス径 | 歯幅 | ボス長さ(右) | ボス長さ(左) | 全長 | バックラッシ 下限(mm) | バックラッシ 上限(mm) | 質量 (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | d | +0.25 +0.15 | E | F | F' | G | |||||||
| SV17-170 | 1.667 | 8 | TA | 16.67 | 13 | 135 | 20 | 15 | 170 | 0.06 | 0.15 | 0.26 | |
| SV20-200 | 1.667 | 10 | TA | 19.67 | 15 | 165 | 20 | 15 | 200 | 0.06 | 0.15 | 0.43 | |
| SV25-250 | 1.667 | 13 | TB | 24.67 | 20 | 220 | - | 30 | 250 | 0.06 | 0.15 | 0.88 | |
| SV30-300 | 1.667 | 16 | TB | 29.67 | 25 | 270 | - | 30 | 300 | 0.06 | 0.15 | 1.55 | |
注意・禁止事項
- 1.SVインボリュートスプライン軸を追加工して使用する場合、歯をつぶしたり軸が曲がらないように注意。
詳細情報
基本情報
S45C、調質、一般的なインボルート歯形のギヤスプライン軸です。
【用途】
・S45C材に調質を施し耐摩耗性を図ったスプライン軸です。
・歯型は自動車用インボリュートスプラインJIS D2001を採用します。
・軸移動や歯車の連結に最適です。
・汎用的なインボリュートスプラインです。
・軸（ボス）をスライドさせて使用します。
・SVインボリュートスプライン軸及びボスはインボリューとスプライン JIS B 1603：1995（歯面合わせ、バックラッシ0.06～0.15）を採用しております。
・スプライン軸及びボスには調質を施し耐摩耗性を良くしています。
・スプラインボスは CAC 材料（銅系材料）等もオーダー品として承っております。
【用途】
・昇降装置などに最適。
