SRT-C ラチェット爪
- 通常単価(税別)
- 1,547円～4,293円
- 税込単価
- 1,702円～4,722円
通常出荷日：在庫品1日目当日出荷可能
耐摩耗性・強靭性に優れたラチェット爪。【特長】・爪歯先部に高周波焼入れを施し耐摩耗性を強化。・素材は鍛...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ラチェット爪 T5
製品仕様
ラチェット外観
| 歯の角度 | 60° |
|---|---|
| 材料 | S45C |
| 熱処理 | 爪部高周波焼入れ |
| 爪部硬度 | 50～60HRC |
| 表面処理 | 黒染 |
|---|---|
| 歯面仕上げ | 切削 |
| 歯切基準面 | 穴 |
| 追加工 | 可能 |
規格表
| カタログ記号 | 形状 | K | (L) | M | (N) | P | 質量 (kg) |
|---|---|---|---|---|---|---|---|
| SRT2/3-C | T5 | 5 | (8) | 30 | (38) | 6 | 0.02 |
| SRT1-C | T5 | 8 | (10) | 39 | (49) | 12 | 0.057 |
| SRT2-C | T5 | 10 | (12.5) | 55 | (67.5) | 15 | 0.13 |
| SRT3-C | T5 | 12 | (15) | 65 | (80) | 20 | 0.23 |
| SRT4-C | T5 | 13 | (18) | 80 | (98) | 25 | 0.38 |
SRT2/3-CはS45C相当材を使用したロストワックス製品です。
使用例
使用方法・使用事例
一般工事用
商品特長詳細
- 回転方向を一方向に制限するために用いられるシンプルな機構です。
- KHKラチェット及びラチェット爪は、歯の部分に高周波焼入してありますので、耐久性に富んでいます。
詳細情報
基本情報
耐摩耗性・強靭性に優れたラチェット爪。
【特長】
・爪歯先部に高周波焼入れを施し耐摩耗性を強化。
・素材は鍛造製作で強靭性をアップ、逆回転防止用の爪として最適。
・S45C、歯面高周波焼入れ、逆回転防止に使用可能。
【用途】
・テニスやバレーボールのネットを張る装置、逆転防止装置に最適。

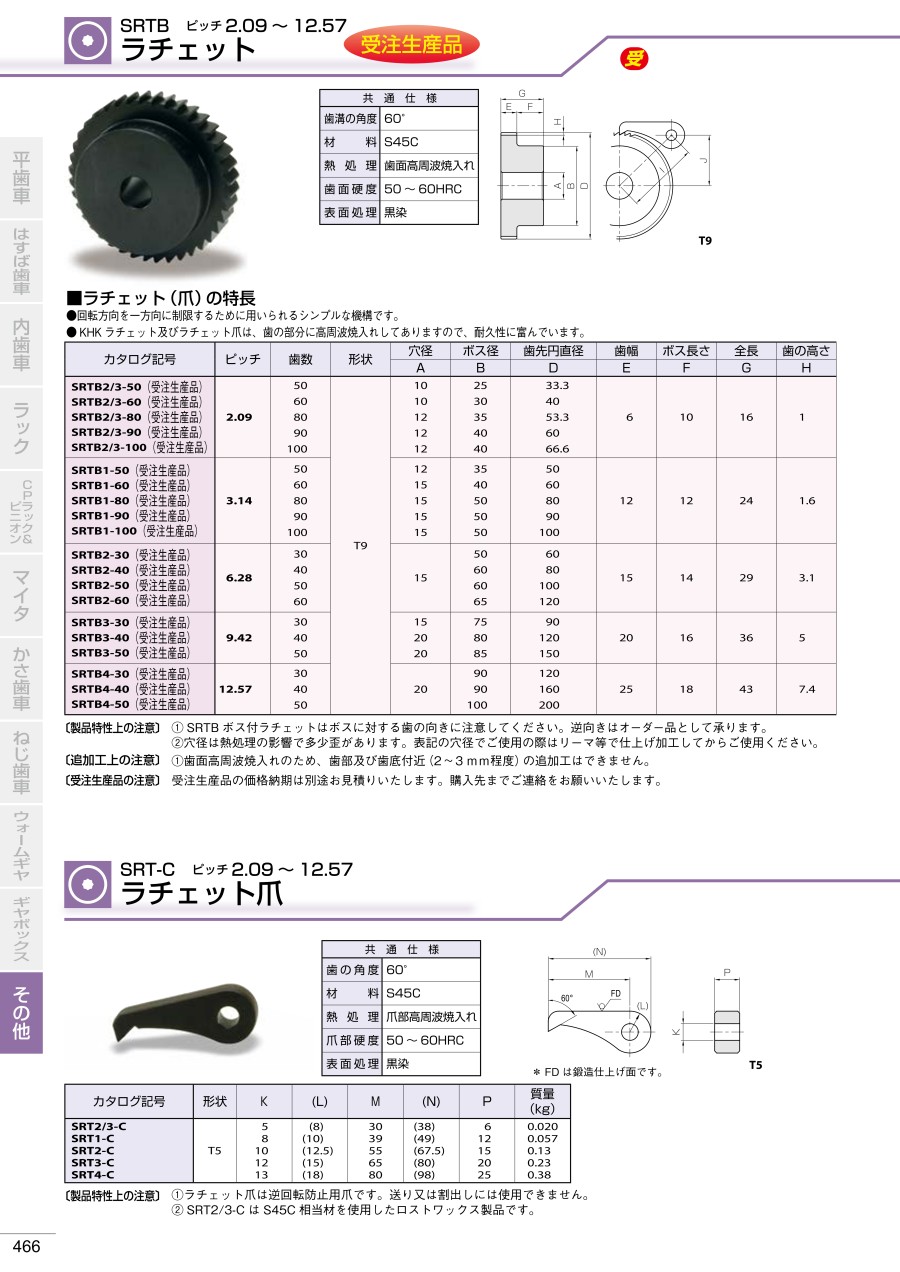

カタログ
商品担当おすすめ
SRT-C ラチェット爪のレビュー
一方方向の回転テーブル
4
4.02020/01/29
今回はラテェットが水平使用なのでバネにて歯車に押し当てるようにしました。できれば、本体事態にバネ等がつけられるような工夫...もっと読む
1人が参考にしています。
社内設備に使用しています
5
5.02022/12/07
社内で製作したフィルムの巻き取り機の送り機構に使用しています。社内で同じ物を製作すると熱処理、表面処理ができませんでした...もっと読む
0人が参考にしています。
設備の付帯部品として使用しました
5
5.02020/02/27
自社内各所の類似設備にて使用実績があり、性能、使い勝手に長けた佳品に関しては、規格統一の観点からも横展開で同一商品を採用...もっと読む
0人が参考にしています。
ラチェット
4
4.02020/01/10
一般に流通しているものではないが、それでもすぐに購入でき助かった
0人が参考にしています。
よくあるご質問（FAQ）
Q割り出しに使えますか？
A
割り出しには使用できません。
