小原歯車工業

CP丸ラック SROCP

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 5,826円～23,008円

税込単価: 6,409円～25,309円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

ラック側を往復運動させる時に便利なラックギア。【特長】・外径公差h9のS45C...

形状
丸ラック
歯種
スタンダード
材質
一般鉄鋼材
表面処理
黒染
熱処理
なし
歯研
なし
両端面加工
なし
材料
S45C

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

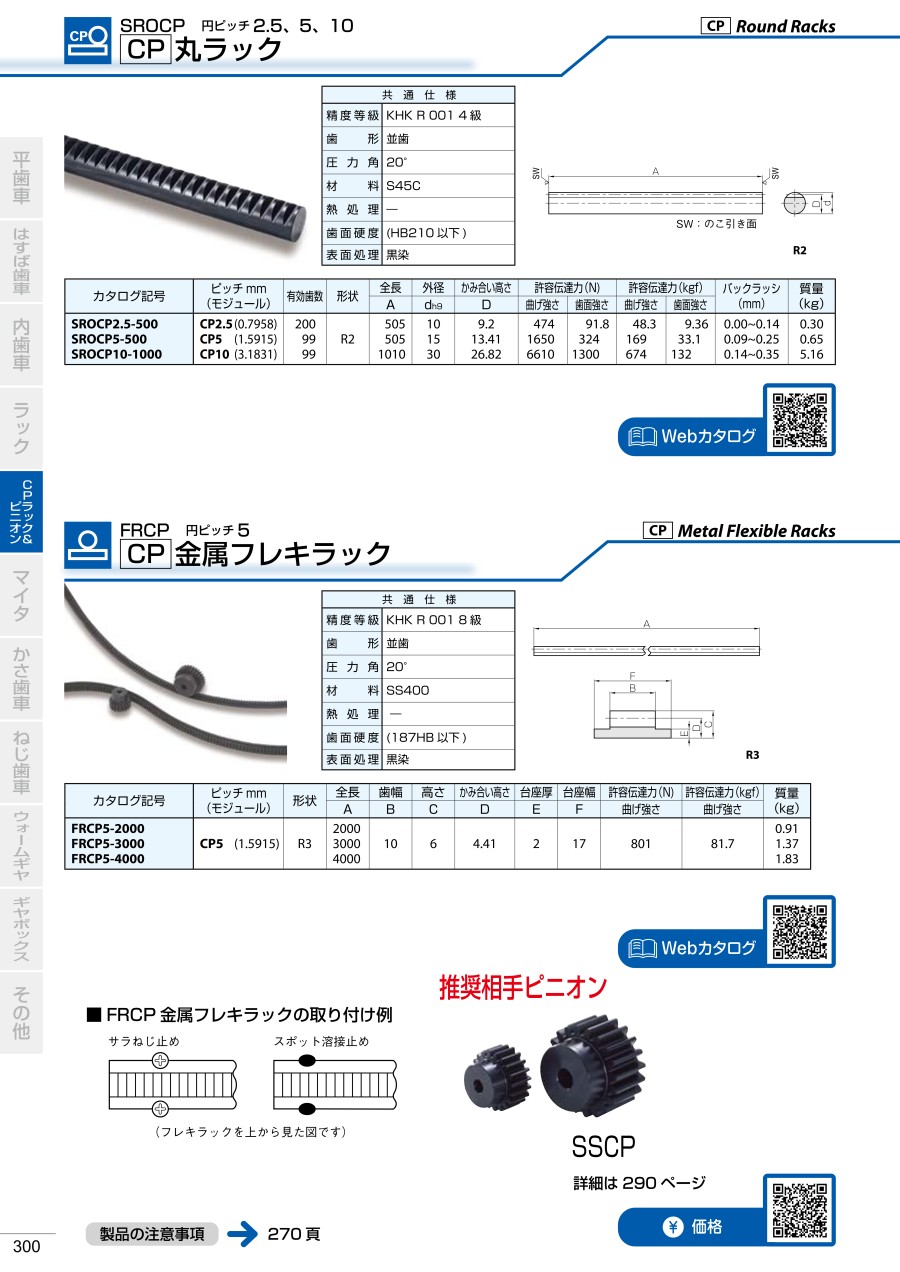

外形図

※ SWはのこ引き上げ面です。

製品仕様

外観

共通仕様
精度等級	KHK R 001 4級	歯面硬度	（95HRB以下）
歯形	並歯	表面処理	黒染
圧力角	20°	歯面仕上げ	切削
材料	S45C	歯切基準面	なし
熱処理	なし	追加工	可能

規格表

カタログ記号	ピッチmm （モジュール）	有効歯数	形状	全長 A	外径 d h9	かみ合い高さ D	許容曲げ強さ（kgf）	許容歯面強さ（kgf）	質量（kg）
SROCP2.5-500	CP2.5（0.7958）	200	R2	505	10	9.2	48.3	9.36	0.30
SROCP5-500	CP5 （1.5915）	99	R2	505	15	13.41	169	33.1	0.65
SROCP10-1000	CP10（3.1831）	99	R2	1,010	30	26.82	674	132	5.16

使用例

使用方法・使用事例

一般工業用

注意・禁止事項

表記の許容伝達力は任意の使用条件で計算した参考値です。
ラックのバックラッシは、使用する相手ビニオンによって異なるため、「ラック単体のバックラッシ（歯厚減少量）」及び相手ビニオンのバックラッシから算出して下さい。

追加工上の注意点

製品を追加するときはときは「追加するときの注意」をご覧の上、安全面に注意して加工してください。
丸ラックの歯面焼き入れは、ねじれや歪みが発生しやすく、歪取り（ブレス加工）が困難なため避けてください。

型番リスト

表示件数

型番

SROCP2.5-500

SROCP5-500

SROCP10-1000

モジュール

全長

(mm)

有効歯数

(歯)

長さ(呼び)

外径

(φ)

高さ

(mm)

RoHS?

最小発注数量

0.7958	505	200	500	10	9.2	10	1個
1.5915	505	99	500	15	13.41	10	1個
3.1831	1010	99	1000	30	26.82	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,826円 ( 6,409円 )	3日目
6,495円 ( 7,145円 )	2日目
23,008円 ( 25,309円 )	2日目

詳細情報

基本情報

基本情報

ラック側を往復運動させる時に便利なラックギア。
【特長】
・外径公差h9のS45C材にラック加工したサーキュラピッチ（円ピッチ）丸ラック。
・KHK標準CPラック＆ピニオンは、高精度な直線運動の位置決めに対応。
・CP2.5-10mm、全長505-1,010mm（FRCPは4,000mm）まで取り揃えてる。
【用途】
・ピニオン1回転移動量が100、150など整数長さにする場合などで、ラック側を往復運動させる時など。

カタログ

カタログ (見開き版)

商品担当おすすめ

小原歯車工業
CP軸付歯研平歯車
CP軸付歯研平歯車です。材質S45C、調質、歯面高周波焼入後、両センターで歯研加工した、精度JISN7級のCP軸付歯研平歯車です。小歯数のCP平歯車を軸付きで歯研加工、軸部を加工し軸一体物として高精度で組込みできます。
小原歯車工業
CP歯研平歯車 SSCPG
CP歯研平歯車です。材質S45C、歯面高周波焼入れ、精度JISN7級のCP歯研平歯車。穴基準で歯研加工を施したリーズナブルなCP歯研平歯車です。CPラックの相手歯車としてピニオン1回転移動量が100、150など整数長さにする場合にご利用ください。
小原歯車工業
CP焼入ラック SRCPF-H・SRCPFD-H
CP焼入ラック SRCPF-Hです。SRCPF型ラックに歯面高周波焼入を標準化、SRCPF型より歯面強さを2倍以上アップしました。高強度で長寿命、安心して長期間使える低価格な焼入れラックです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CP丸ラック SROCPのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qピニオンは何を使用すればよいですか。

CPラックの相手ピニオンは、同一ピッチのCP平歯車となります。CP2.5（m0.796）、CP5（m1.592）、及びCP10（m3.183）は、モジュール0.8、1.5、3と大きさが非常に似ていますが、互換性はありません。

この商品を見た人は、こんな商品も見ています

	今見ている商品 CP丸ラック SROCP	CPラック	CP丸ラックギヤ KMRCP	KMRSH 丸ラックギヤ	KMR 丸ラックギヤ	ステンレス丸ラック SURO
メーカー	小原歯車工業	小原歯車工業	片山チエン	片山チエン	片山チエン	小原歯車工業
通常価格	5,826円-	1,047円 -	4,720円 -	5,310円 -	5,110円 -	10,544円 -
通常出荷日	2日目〜	在庫品1日目〜	4日目〜	4日目	4日目〜	在庫品1日目〜
形状	丸ラック	ラック	ラック(丸形)	ラック(丸形)	ラック(丸形)	丸ラック
歯種	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード
材質	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材	ステンレス
表面処理	黒染	黒染	黒染	黒染	黒染	なし
熱処理	なし	なし	なし	なし	なし	なし
