小原歯車工業

KRGCP・KRGCPF・KRGCPFD CP調質歯研ラック

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 7,504円～92,327円

税込単価: 8,254円～101,560円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：2 日目～

高精度な直線運動の位置決めに対応した、CP調質歯研ラック。【特長】・SCM44...

環境対応
RoHS対応（10物質）
歯種
スタンダード
材質
一般鉄鋼材
詳細材質
SCM440
表面処理
なし
熱処理
調質
歯研
あり

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

R1の寸法図

RFの寸法図

RDの寸法図

製品仕様

外観

共通仕様

精度等級	KHK R 001 1級
歯形	並歯
圧力角	20°
材料	SCM440
熱処理	調質のみ

歯面硬度	225～285HB
表面処理	なし
歯面仕上げ	研削
歯研基準面	底面
追加工	可能

規格表

型番	ピッチmm （モジュール）	有効歯数	形状	全長 A	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ H	座ぐり径 I	キリ穴径 J	許容曲げ強さ（kgf）	許容歯面強さ（kgf）	質量（kg）
KRGCP5-100	CP5 （1.5915）	18	R1	98	15	20	18.41									373	159	0.21
KRGCP5-500	CP5 （1.5915）	99	R1	505	15	20	18.41									373	159	1.09
KRGCP10-100	CP10（3.1831）	8	R1	98	30	35	31.82									1490	635	0.73
KRGCP10-500	CP10（3.1831）	49	R1	505	30	35	31.82									1490	635	3.78
KRGCPF5-1000	CP5 （1.5915）	200	RF	1000	15	20	18.41									373	159	2.17
KRGCPF10-1000	CP10（3.1831）	100	RF	1000	30	35	31.82									1490	635	7.49
KRGCPD5-500	CP5 （1.5915）	100	RD	500	15	20	18.41	8	40	140	4	M5	6	10	6	373	159	1.06
KRGCPD10-500	CP10（3.1831）	50	RD	500	30	35	31.82	14	40	140	4	M10	10.8	17.5	11	1490	635	3.61

注意・禁止事項

製品特性上の注意

1.表記の許容伝達力は任意の使用条件で計算した参考値です。
2.ラックのバックラッシは、使用する相手ピニオンによって異なるため、相手ピニオンのバックラッシから算出してください。
3.ラックをベース面にセット後、ノックピンで固定してください。取り付けねじだけで負荷を受けるとねじが破損する危険性があります。

追加工上の注意

1.CPラック＆ピニオンを追加工するときは、安全面に注意して加工してください。

型番リスト

表示件数

型番

形状

モジュール

全長

(mm)

有効歯数

(歯)

長さ(呼び)

歯幅

(mm)

両端面加工

高さ

(mm)

穴数

使用ねじサイズ

RoHS?

最小発注数量

[角ラック] 角ラック	1.5915	98	18	100	15	なし	20	-	-	10	1個
[角ラック] 角ラック	3.1831	98	8	100	30	なし	35	-	-	10	1個
[角ラック] 角ラック	1.5915	1000	200	1000	15	あり	20	-	-	10	1個
[角ラック] 角ラック	1.5915	500	100	500	15	あり	20	-	-	-	1個
[角ラック] 角ラック	3.1831	1000	100	1000	30	あり	35	-	-	10	1個
[角ラック] 角ラック	3.1831	500	50	500	30	あり	35	-	-	-	1個
[角ラック] 角ラック	1.5915	1000	200	1000	15	あり	20	6	M5	-	1個
[角ラック] 角ラック	1.5915	500	100	500	15	あり	20	4	M5	-	1個
[角ラック] 角ラック	3.1831	1000	100	1000	30	あり	35	6	M10	-	1個
[角ラック] 角ラック	3.1831	500	50	500	30	あり	35	4	M10	-	1個

通常単価(税別) (税込単価)	通常出荷日

7,504円 ( 8,254円 )	2日目
10,080円 ( 11,088円 )	2日目
54,602円 ( 60,062円 )	2日目
37,834円 ( 41,617円 )	3日目
78,598円 ( 86,458円 )	2日目
47,412円 ( 52,153円 )	3日目
63,799円 ( 70,179円 )	5日目
38,676円 ( 42,544円 )	5日目
92,327円 ( 101,560円 )	5日目
52,380円 ( 57,618円 )	5日目

詳細情報

基本情報

基本情報

高精度な直線運動の位置決めに対応した、CP調質歯研ラック。
【特長】
・SCM440調質材のCP調質歯研ラックで、精度、強度が優れている
・取り付け面のC面を大きくして取り付けにも便利
【用途】
・ピニオン1回転移動量が100、150など整数長さにする場合などに最適

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

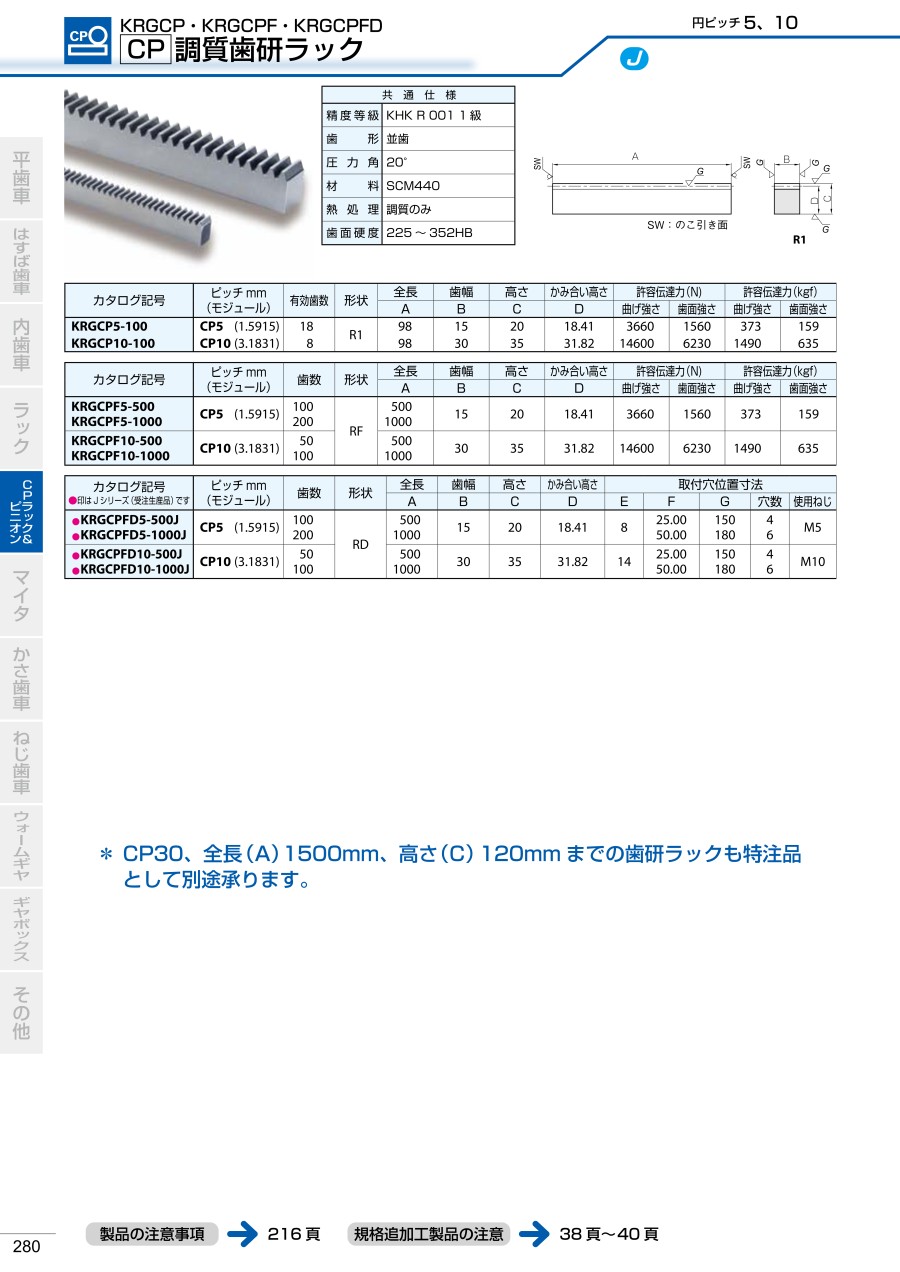

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

KRGCP・KRGCPF・KRGCPFD CP調質歯研ラックのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qピニオンは何を使用すればよいですか。

CPラックの相手ピニオンは、同一ピッチのCP平歯車となります。CP2.5（m0.796）、CP5（m1.592）、およびCP10（m3.183）は、モジュール0.8、1.5、3と大きさが非常に似ていますが、互換性はありません。
