KRGCPF-H・KRGCPFD-H CP 焼入歯研ラック

カタログ |

数量スライド割引

この商品のFAQをみる（2件）

通常単価(税別): 38,880円～103,151円

税込単価: 42,768円～113,466円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

サーキュラピッチ（円ピッチ）焼入歯研ラック。【特長】・歯面高周波焼入れを標準化...

形状
ラック
歯種
スタンダード
材質
一般鉄鋼材
表面処理
なし
熱処理
調質・高周波
歯研
あり
両端面加工
あり
材料
SCM440

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

KRGCPF-Hシリーズ（RF）の形成図1

KRGCPF-Hシリーズ（RF）の形成図2

KRGCPFD-Hシリーズ（RD）の形成図1

KRGCPFD-Hシリーズ（RD）の形成図2

製品仕様

外観

共通仕様

精度等級：KHK R 001 1級
歯面硬度：50～60HRC
歯形：並歯
表面処理：なし
圧力角：20°
歯面仕上げ：研削
材料：SCM440
歯研基準面：底面
熱処理：調質、歯面高周波焼入れ
追加工：可能

※ Jシリーズは、表記精度等級「相当品」です。

規格表

型番	ピッチmm （モジュール）	歯数	形状	全長 A	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ<brh< th="">	座ぐり径 I	キリ穴径 J	許容曲げ強さ（kgf）	許容歯面強さ（kgf）	質量（kg）
KRGCPF5-500H	CP5 （1.5915）	100	RF	500	15	20	18.41									373	232	1.08
KRGCPF5-1000H	CP5 （1.5915）	200	RF	1000	15	20	18.41									373	232	2.17
KRGCPF10-500H	CP10 （3.1831）	50	RF	500	30	35	31.82									1490	933	3.75
KRGCPF10-1000H	CP10 （3.1831）	100	RF	1000	30	35	31.82									1490	933	7.49
●KRGCPFD5-500HJ	CP5 （1.5915）	100	RD	500	15	20	18.41	8	25	150	4	M5	6	10	6	373	232	1.06
●KRGCPFD5-1000HJ	CP5 （1.5915）	200	RD	1000	15	20	18.41	8	50	180	6	M5	6	10	6	373	232	2.13
●KRGCPFD10-500HJ	CP10 （3.1831）	50	RD	500	30	35	31.82	14	25	150	4	M10	10.8	17.5	11	1490	933	3.61
●KRGCPFD10-1000HJ	CP10 （3.1831）	100	RD	1000	30	35	31.82	14	50	180	6	M10	10.8	17.5	11	1490	933	7.28

注意・禁止事項

製品特性上の注意

1.表記の許容伝達力は任意の使用条件で計算した参考値です。詳細については注意事項（デジタルカタログ）をご参照ください。
2.ラックのバックラッシは、使用する相手ピニオンによって異なるため、「ラック単体のバックラッシ（歯厚減少量）」及び相手ピニオンのバックラッシから算出してください。

追加工上の注意

1.CPラック＆ピニオンを追加工するときは注意事項の「追加工するときの注意」をご覧の上、安全面に注意して加工してください。
2.歯面高周波焼入れのため歯部及び歯底付近（2～3mm程度）の追加工はできません。切断等の全長加工は、ワイヤーカットや超鋼工具等をご使用ください。

型番リスト

表示件数

型番

モジュール

全長

(mm)

有効歯数

(歯)

長さ(呼び)

歯幅

(mm)

高さ

(mm)

穴数

使用ねじサイズ

RoHS?

最小発注数量

1.5915	1000	200	1000	15	20	-	-	10	1個
1.5915	500	100	500	15	20	-	-	10	1個
3.1831	1000	100	1000	30	35	-	-	10	1個
3.1831	500	50	500	30	35	-	-	10	1個
1.5915	1000	200	1000	15	20	6	M5	10	1個
1.5915	500	100	500	15	20	4	M5	10	1個
3.1831	1000	100	1000	30	35	6	M10	10	1個
3.1831	500	50	500	30	35	4	M10	10	1個

通常単価(税別) (税込単価)	通常出荷日

68,291円 ( 75,120円 )	2日目
38,880円 ( 42,768円 )	3日目
95,931円 ( 105,524円 )	3日目
50,242円 ( 55,266円 )	2日目
70,919円 ( 78,011円 )	5日目
40,091円 ( 44,100円 )	5日目
103,151円 ( 113,466円 )	5日目
55,794円 ( 61,373円 )	5日目

詳細情報

基本情報

基本情報

サーキュラピッチ（円ピッチ）焼入歯研ラック。
【特長】
・歯面高周波焼入れを標準化し価格を抑え、従来の KRGCPF調質歯研ラックより歯面強さを5割アップ！
・高精度な直線運動の位置決めに対応。
・強度、耐摩耗性に優れている。
【用途】
・ピニオン1回転移動量が100、150など整数長さにする場合などで、重荷重用途、ダウンサイジングに。

カタログ

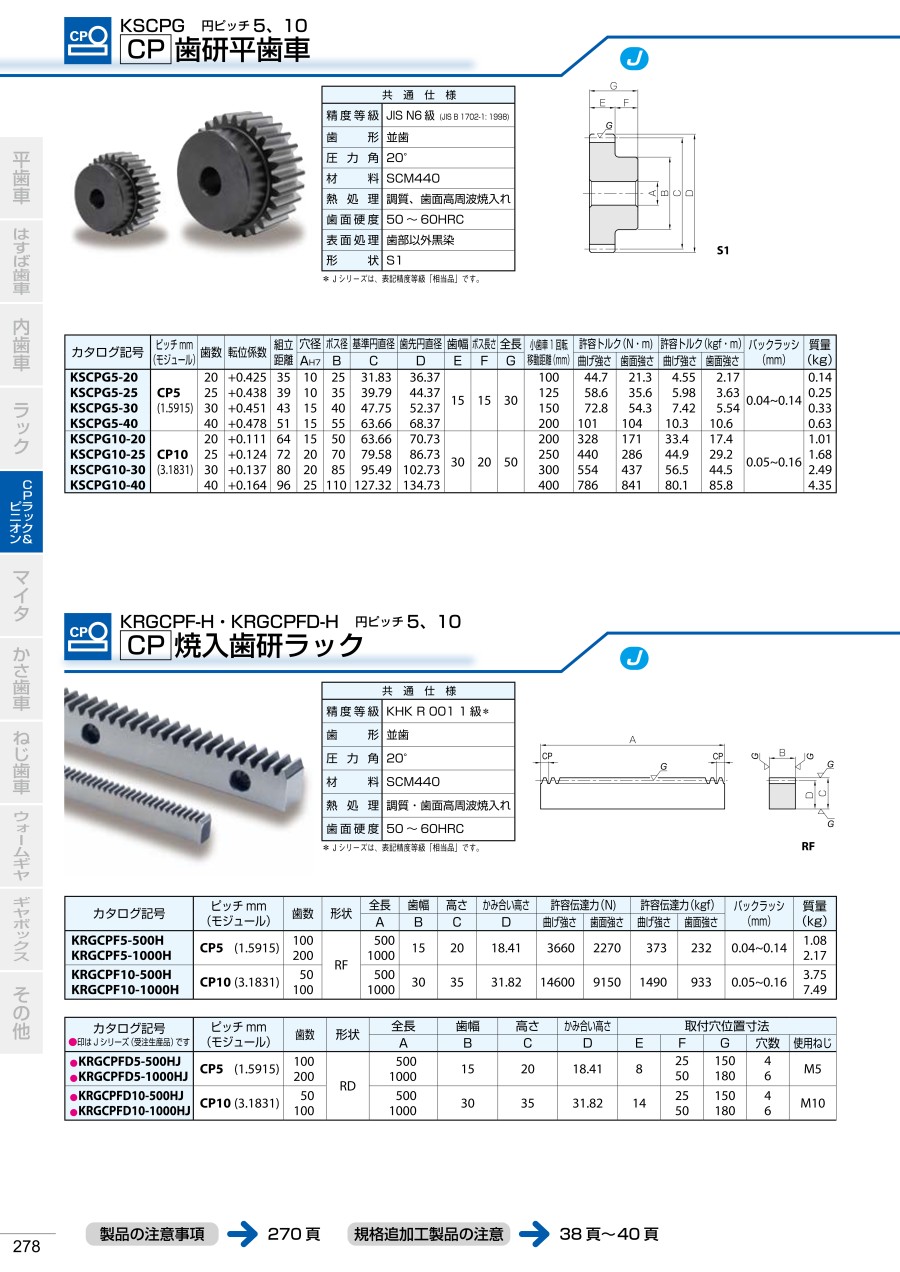

カタログ (見開き版)
