小原歯車工業

SRH・SRHF・SRHFD ヘリカルラック

カタログ |

数量スライド割引

この商品のFAQをみる（2件）

通常単価(税別): 1,770円～33,435円

税込単価: 1,947円～36,779円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

騒音や振動の対策に効果があるラックギア。【特長】・ヘリカルラックは嚙合い率が大...

形状
ラック
歯種
ヘリカル
材質
一般鉄鋼材
表面処理
黒染
熱処理
なし
歯研
なし
精度等級 (KHK規格)
KHK R 001-5級
材料
S45C

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

RRの寸法図

RLの寸法図

R1の寸法図

RFRの寸法図

RFLの寸法図

RDRの寸法図

RDLの寸法図

製品仕様

外観

仕様

精度等級	KHK R 001 5級
歯車基準断面	歯直角
歯形	並歯
歯直角圧力角	20°
ねじれ角	15°
材料	S45C

熱処理	なし
歯面硬度	(95HRB以下)
表面処理	黒染
歯面仕上げ	切削
歯切基準面	底面
追加工	可能

規格表

型番	モジュール	有効歯数	ねじれ方向	形状	全長 A	全長 A'	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ H	座ぐり径 I	キリ穴径 J	許容曲げ強さ (kgf)	許容歯面強さ (kgf)	質量 (kg)
SRH2-100R	2	12	R	RR	95		25	25	23									481	160	0.43
SRH2-100L	2	12	L	RL	95		25	25	23									481	160	0.43
SRH2-500R	2	75	R	R1	505		25	25	23									481	160	2.28
SRH2-500L	2	75	L	R1	505		25	25	23									481	160	2.28
SRH2-1000R	2	152	R	R1	1010		25	25	23									481	160	4.56
SRH2-1000L	2	152	L	R1	1010		25	25	23									481	160	4.56
SRH3-100R	3	7	R	RR	95		35	35	32									1010	359	0.84
SRH3-100L	3	7	L	RL	95		35	35	32									1010	359	0.84
SRH3-500R	3	49	R	R1	505		35	35	32									1010	359	4.44
SRH3-500L	3	49	L	R1	505		35	35	32									1010	359	4.44
SRH3-1000R	3	101	R	R1	1010		35	35	32									1010	359	8.88
SRH3-1000L	3	101	L	R1	1010		35	35	32									1010	359	8.88
SRHF2-1000R	2	153	R	RFR	995.24	1001.94	25	25	23									481	160	4.49
SRHF2-1000L	2	153	L	RFL	995.24	1001.94	25	25	23									481	160	4.49
SRHF3-1000R	3	102	R	RFR	995.24	1004.62	35	35	32									1010	359	8.75
SRHF3-1000L	3	102	L	RFL	995.24	1004.62	35	35	32									1010	359	8.75
SRHFD2-1000R	2	153	R	RDR	995.24	1001.94	25	25	23	10	47.62	180	6	M6	7	11	7	481	160	4.43
SRHFD2-1000L	2	153	L	RDL	995.24	1001.94	25	25	23	10	47.62	180	6	M6	7	11	7	481	160	4.43
SRHFD3-1000R	3	102	R	RDR	995.24	1004.62	35	35	32	14	47.62	180	6	M10	10.8	17.5	11	1010	359	8.52
SRHFD3-1000L	3	102	L	RDL	995.24	1004.62	35	35	32	14	47.62	180	6	M10	10.8	17.5	11	1010	359	8.52

型番リスト

表示件数

型番

モジュール

全長

(mm)

有効歯数

(歯)

長さ(呼び)

歯幅

(mm)

両端面加工

高さ

(mm)

穴数

使用ねじサイズ

ねじれ方向

RoHS?

最小発注数量

2	95	12	100	25	なし	25	-	-	L	10	1個
2	95	12	100	25	なし	25	-	-	R	10	1個
3	95	7	100	35	なし	35	-	-	L	10	1個
3	95	7	100	35	なし	35	-	-	R	10	1個
2	995.24	153	1000	25	あり	25	-	-	L	10	1個
2	995.24	153	1000	25	あり	25	-	-	R	10	1個
3	995.24	102	1000	35	あり	35	-	-	L	10	1個
3	995.24	102	1000	35	あり	35	-	-	R	10	1個
2	995.24	153	1000	25	あり	25	6	M6	L	10	1個
2	995.24	153	1000	25	あり	25	6	M6	R	10	1個
3	995.24	102	1000	35	あり	35	6	M10	L	10	1個
3	995.24	102	1000	35	あり	35	6	M10	R	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,770円 ( 1,947円 )	2日目
1,804円 ( 1,984円 )	2日目
3,312円 ( 3,643円 )	2日目
3,303円 ( 3,633円 )	2日目
15,234円 ( 16,757円 )	2日目
15,234円 ( 16,757円 )	2日目
29,269円 ( 32,196円 )	2日目
29,269円 ( 32,196円 )	2日目
19,399円 ( 21,339円 )	2日目
19,260円 ( 21,186円 )	2日目
33,435円 ( 36,779円 )	2日目
32,227円 ( 35,450円 )	2日目

詳細情報

基本情報

基本情報

騒音や振動の対策に効果があるラックギア。
【特長】
・ヘリカルラックは嚙合い率が大きく、騒音や振動の対策に効果あり。
・両端面加工し取付穴加工付きタイプも用意。
・S45C、KHK5級、かみ合い率が大きく静粛性が高いラック。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械に最適。

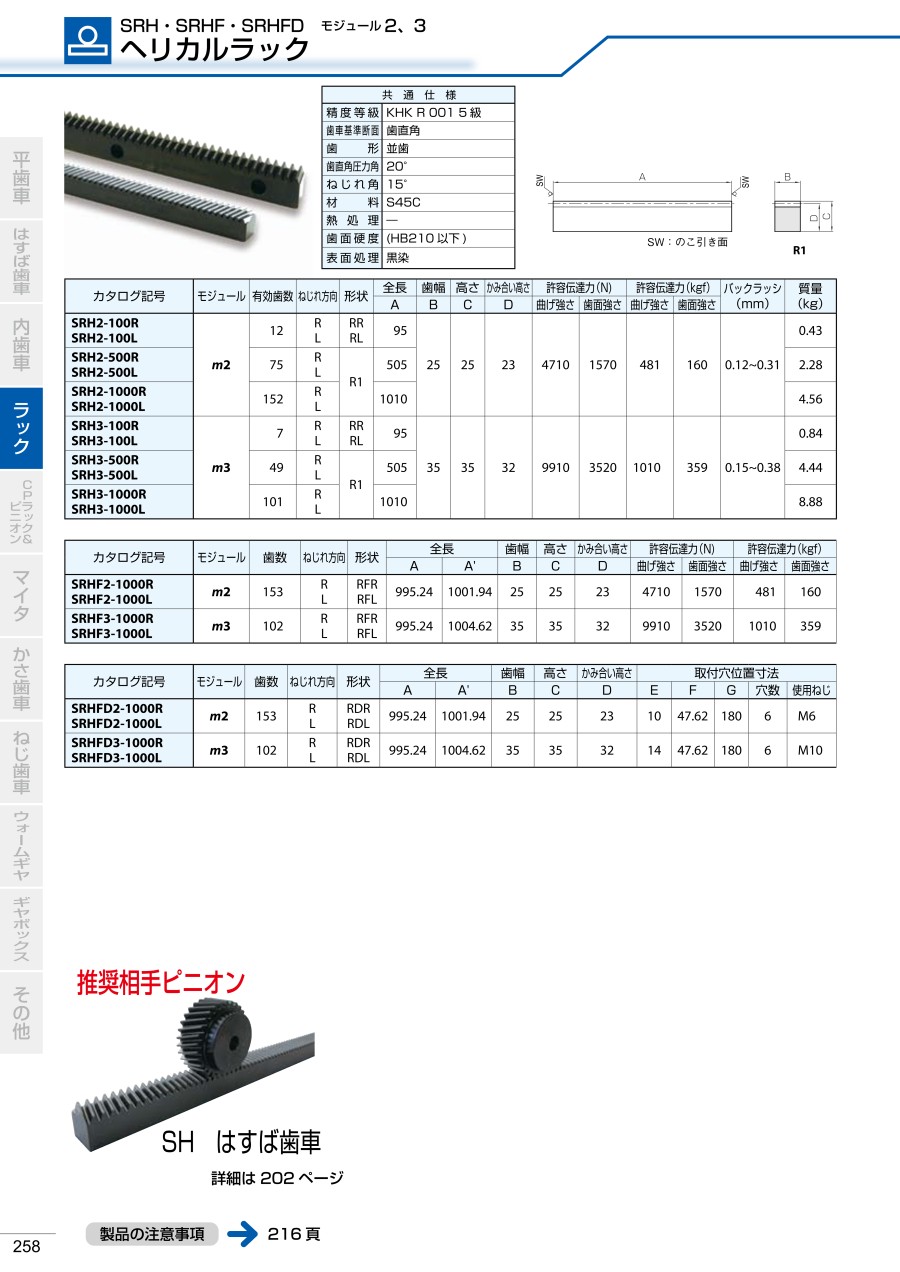

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SRH・SRHF・SRHFD ヘリカルラックのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qストレート歯車（SRF）とヘリカルラック（SRHF）はどう違うのですか？

同条件（精度、材質など）のストレート歯車に対してヘリカルラックの方が強度が強く、音も静かな傾向にありますが、スラスト（軸方向力）が発生するので、ベアリングやギヤボックスに注意が必要です。

Qラックをつないで使用したいのですがどうしたらよいですか？

ラックを繋ぎ合わせて使用する場合には繋ぎ部のピッチを合わせる必要があります。
端面を突き当ててもピッチは合いません。
ピッチを合わせる方法は組立ての際に短いラックをかみ合わせる「合わせラック」などの方法があります。
詳細はVONAサポートセンター（0120-343-256）までお問い合わせください。
