ステンレス丸ラック SURO
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 10,544円～47,520円
- 税込単価
- 11,598円～52,272円
静音効果があるステンレス丸ラック。ラックギア。【特長】・外径公差h9のステンレ...
詳細情報を確認する
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
外観
| 精度等級 | KHK R 001 5級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SUS303 |
| 熱処理 | なし |
| 歯面硬度 | （187HB以下） |
|---|---|
| 表面処理 | なし |
| 歯面仕上げ | 切削 |
| 歯切基準面 | なし |
| 追加工 | 可能 |

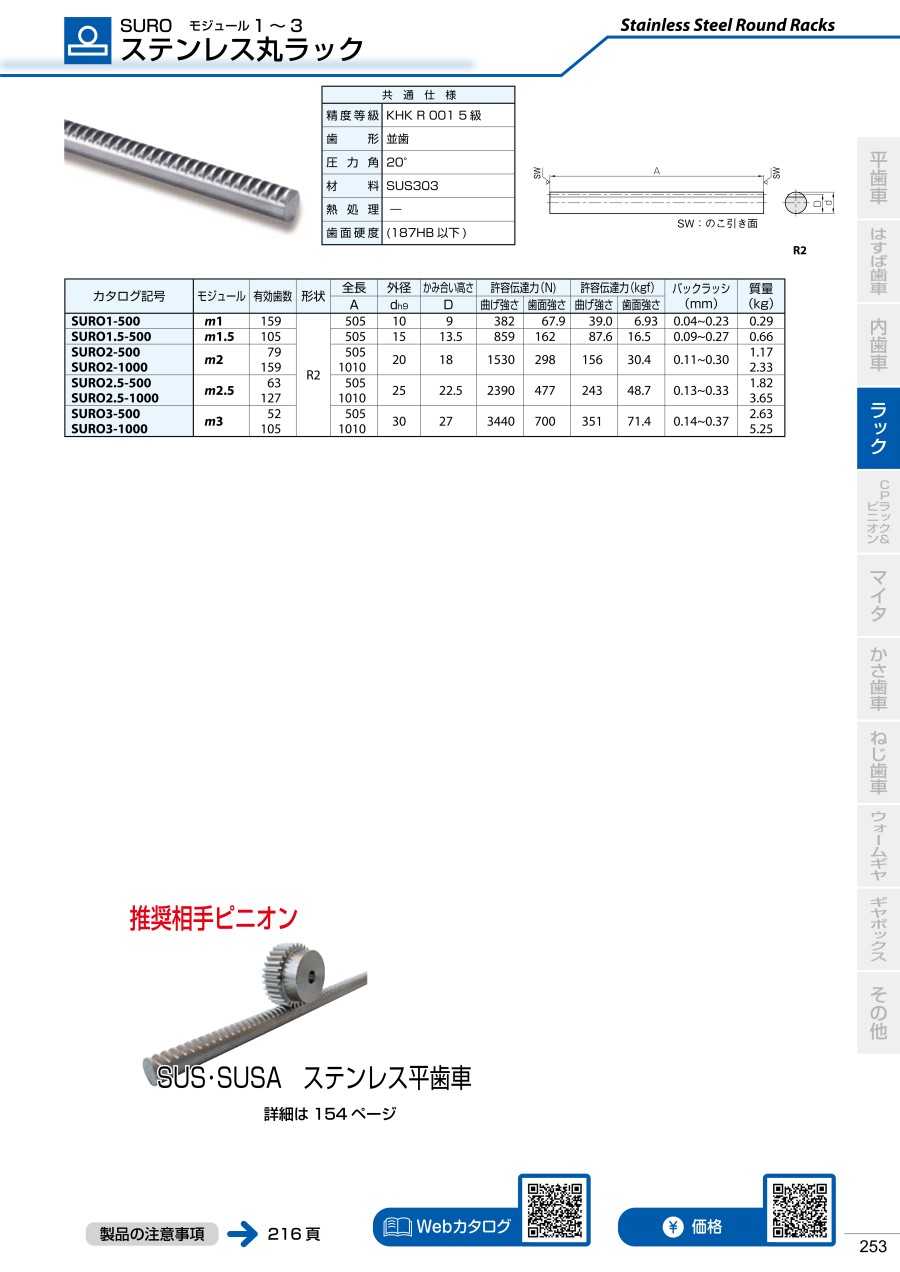

規格表
| カタログ記号 | モジュール | 有効歯数 | 形状 | 全長 A | 外径 d h9 | かみ合い高さ D | 許容曲げ強さ （kgf） | 許容歯面強さ （kgf） | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|
| SURO1-500 | 1 | 159 | R2 | 505 | 10 | 9 | 39.0 | 6.93 | 0.29 |
| SURO1.5-500 | 1.5 | 105 | R2 | 505 | 15 | 13.5 | 87.6 | 16.5 | 0.65 |
| SURO2-500 | 2 | 79 | R2 | 505 | 20 | 18 | 156 | 30.4 | 1.15 |
| SURO2-1000 | 2 | 159 | R2 | 1010 | 20 | 18 | 156 | 30.4 | 2.30 |
| SURO2.5-500 | 2.5 | 63 | R2 | 505 | 25 | 22.5 | 243 | 48.7 | 1.79 |
| SURO2.5-1000 | 2.5 | 127 | R2 | 1010 | 25 | 22.5 | 243 | 48.7 | 3.59 |
| SURO3-500 | 3 | 52 | R2 | 505 | 30 | 27 | 351 | 71.4 | 2.58 |
| SURO3-1000 | 3 | 105 | R2 | 1010 | 30 | 27 | 351 | 71.4 | 5.17 |
使用例
使用方法・使用事例
一般工業用商品特長詳細
SROと同形状のステンレス製ラックです。注意・禁止事項
注意・禁止事項
- 1.表記の許容伝達力は任意の使用条件で計算した参考値です。
- 2.ラックのバックラッシは、使用する相手ピニオンによって異なるため、相手ピニオンのバックラッシから算出してください。
追加工上の注意
- 1.ラックを追加工するときは、安全面に注意して加工してください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,544円 ( 11,598円 ) | 2日目 |
10,722円 ( 11,794円 ) | 2日目 |
30,482円 ( 33,530円 ) | 3日目 |
16,594円 ( 18,253円 ) | 在庫品1日目当日出荷可能 |
40,083円 ( 44,091円 ) | 2日目 |
21,009円 ( 23,110円 ) | 2日目 |
47,520円 ( 52,272円 ) | 2日目 |
25,597円 ( 28,157円 ) | 2日目 |
詳細情報
基本情報
静音効果があるステンレス丸ラック。
ラックギア。
【特長】
・外径公差h9のステンレス材にラックを加工したステンレス丸ラック。
・錆を嫌う機械などに使用可能。
・安全面および傷や打痕防止のため、製品の歯先部にR面取加工。
【用途】
・錆を嫌う機械、ラック側を往復運動させる場合などに最適。
商品担当おすすめ
ステンレス丸ラック SUROのレビュー
機械装置の一部として
5
5.02019/10/22
機械装置の一部として使用しました。特に問題なく使えました。
0人が参考にしています。
よくあるご質問（FAQ）
Q鉄製との互換は可能ですか？
A
歯面強度が大きく違いますので、条件を確認してご使用ください。また、同一モジュールにおいても組み合せ不可の製品がありますので、組み合わせる両方を同時に変更してください。
