小原歯車工業

SRO・SROS 丸ラック

Name: SRO・SROS 丸ラック
Brand: 小原歯車工業
SKU: 221004937749
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 5,850円～43,710円

税込単価: 6,435円～48,081円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SR ラック

4.4

通常価格(税別)： 822円 (税込価格：904円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SRFD・SRFK 取付穴加工ラック

通常価格(税別)： 5,974円 (税込価格：6,571円)

通常出荷日：在庫品1日目

ラック側を往復運動させる時に便利な円筒ラックギア。【特長】・外径公差h9のS4...

詳細情報を確認する

形状
丸ラック
歯種
スタンダード
材質
一般鉄鋼材
表面処理
黒染
熱処理
なし
歯研
なし
両端面加工
なし
精度等級 (KHK規格)
KHK R 001-4級
材料
S45C

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観

精度等級	KHK R 001 4級
歯形	並歯
圧力角	20°
材料	S45C
熱処理	なし

歯面硬度	(95HRB以下)
表面処理	黒染
歯面仕上げ	切削
歯切基準面	なし
追加工	可能

規格表

カタログ記号	モジュール	有効歯数	形状	全長 A	外径 d h9	かみ合い高さ D	許容曲げ強さ (kgf)	許容歯面強さ (kg)	質量 (kg)
SRO1-500	1	159	R2	505	10	9	81.6	12.3	0.29
SRO1.5-500	1.5	105	R2	505	15	13.5	184	29.3	0.65
SRO2-500	2	79	R2	505	20	18	326	54	1.16
SRO2-1000	2	159	R2	1010	20	18	326	54	2.31
SRO2.5-500	2.5	63	R2	505	25	22.5	510	86.5	1.81
SRO2.5-1000	2.5	127	R2	1010	25	22.5	510	86.5	3.61
SRO3-500	3	52	R2	505	30	27	735	127	2.6
SRO3-1000	3	105	R2	1010	30	27	735	127	5.2
SRO4-500	4	39	R2	505	40	36	1310	232	4.62
SRO4-1000	4	79	R2	1010	40	36	1310	232	9.24
SRO5-1000	5	63	R2	1010	50	45	2040	369	14.4
SRO6-1000	6	52	R2	1010	60	54	2940	539	20.8
SROS1-500	1	128	R7	505	10	9	81.6	12.3	0.29
SROS1.5-500	1.5	85	R7	505	15	13.5	184	29.3	0.66
SROS2-500	2	64	R7	505	20	18	326	54	1.17
SROS2.5-500	2.5	51	R7	505	25	22.5	510	86.5	1.83
SROS3-500	3	42	R7	505	30	27	735	127	2.64

使用例

使用方法・使用事例

一般工業用

商品特長詳細

取り付け易いSタイプもご用意しました。

型番リスト

表示件数

型番

モジュール

全長

(mm)

有効歯数

(歯)

長さ(呼び)

外径

(φ)

高さ

(mm)

ラック形状

RoHS?

最小発注数量

1	505	159	500	10	9	R2	10	1個
1.5	505	105	500	15	13.5	R2	10	1個
2	1010	159	1000	20	18	R2	10	1個
2	505	79	500	20	18	R2	10	1個
2.5	1010	127	1000	25	22.5	R2	10	1個
2.5	505	63	500	25	22.5	R2	10	1個
3	1010	105	1000	30	27	R2	10	1個
3	505	52	500	30	27	R2	10	1個
4	1010	79	1000	40	36	R2	10	1個
4	505	39	500	40	36	R2	10	1個
5	1010	63	1000	50	45	R2	10	1個
1	505	128	500	10	9	R7	10	1個
1.5	505	85	500	15	13.5	R7	10	1個
2	505	64	500	20	18	R7	10	1個
2.5	505	51	500	25	22.5	R7	10	1個
3	505	42	500	30	27	R7	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,486円 ( 7,135円 )	在庫品1日目当日出荷可能
6,571円 ( 7,228円 )	在庫品1日目当日出荷可能
14,518円 ( 15,970円 )	在庫品1日目当日出荷可能
8,245円 ( 9,070円 )	在庫品1日目当日出荷可能
18,876円 ( 20,764円 )	2日目
10,979円 ( 12,077円 )	在庫品1日目当日出荷可能
24,246円 ( 26,671円 )	2日目
13,066円 ( 14,373円 )	2日目
31,860円 ( 35,046円 )	2日目
16,260円 ( 17,886円 )	2日目
43,710円 ( 48,081円 )	2日目
5,883円 ( 6,471円 )	在庫品1日目当日出荷可能
5,850円 ( 6,435円 )	2日目
7,694円 ( 8,463円 )	在庫品1日目当日出荷可能
9,806円 ( 10,787円 )	2日目
11,482円 ( 12,630円 )	2日目

詳細情報

基本情報

基本情報

ラック側を往復運動させる時に便利な円筒ラックギア。
【特長】
・外径公差h9のS45C材にラックを加工した丸ラック。
・ラック側を往復運動させる時に便利。
・シャフト部を加工し易いS型もあり。
・S45C、KHK4級、円筒ラック。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

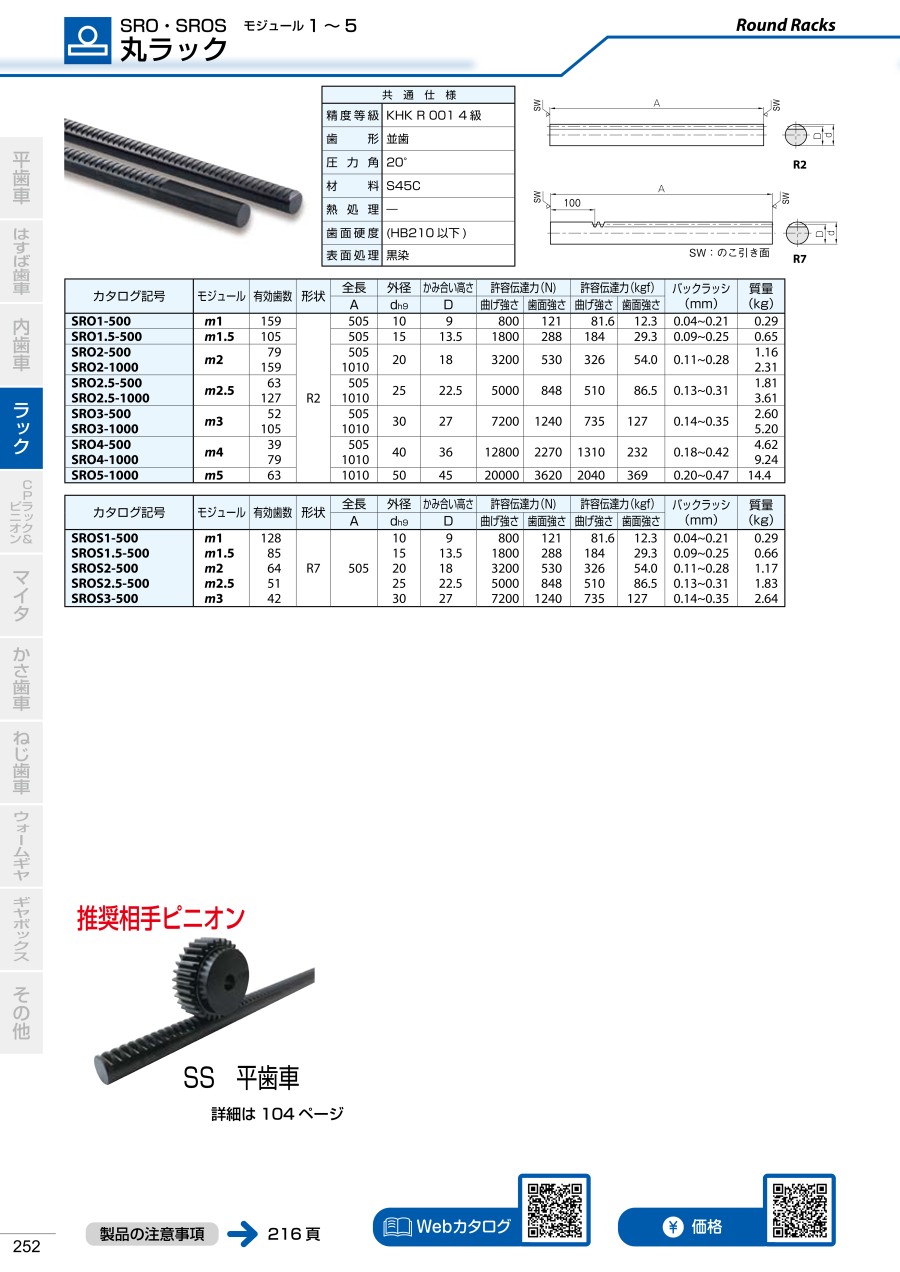

カタログ

カタログ (見開き版)

商品担当おすすめ

小原歯車工業
SS 平歯車
組み合わせて利用することが多い商品となります。
小原歯車工業
SSG 歯研平歯車
歯研が施してある平歯車です。高剛性・高磨耗性に適しており、軸穴追加工品も選択可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
