小原歯車工業

SUR・SURF・SURFD ステンレスラック

Name: SUR・SURF・SURFD ステンレスラック
Brand: 小原歯車工業
SKU: 221004937716
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 11,450円～96,218円

税込単価: 12,595円～105,840円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SR ラック

4.4

通常価格(税別)： 822円 (税込価格：904円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SRF 両端面加工ラック

通常価格(税別)： 3,697円 (税込価格：4,067円)

通常出荷日：在庫品1日目

SUS304を採用し、錆の発生を嫌う食品機械等に最適なステンレスラックギア。【...

詳細情報を確認する

形状
ラック
歯種
スタンダード
材質
ステンレス
表面処理
なし
熱処理
溶体化処理
歯研
なし
精度等級 (KHK規格)
KHK R 001-5級

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観

精度等級	KHK R 001 5級
歯形	並歯
圧力角	20°
材料	SUS304
熱処理	溶体化処理

歯面硬度	(187HB以下)
表面処理	不動態化処理
歯面仕上げ	切削
歯切基準面	底面
追加工	可能

規格表

カタログ記号	モジュール	有効歯数	形状	全長 A	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ H	座ぐり径 I	キリ穴径 J	許容曲げ強さ (kgf)	許容歯面強さ	質量 (kg)
カタログ記号	モジュール	有効歯数	形状	全長 A	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ H	座ぐり径 I	キリ穴径 J	許容曲げ強さ (kgf)	許容歯面強さ	質量 (kg)
SUR1-500	1	159	R1	505	10	12	11									46.6	10.1	0.43
SUR1.5-500	1.5	105	R1	505	15	20	18.5									105	24.2	1.09
SUR1.5-1000	1.5	212	R1	1010	15	20	18.5									105	24.2	2.19
SUR2-500	2	79	R1	505	20	25	23									187	44.5	1.81
SUR2-1000	2	159	R1	1010	20	25	23									187	44.5	3.63
SUR2.5-500	2.5	63	R1	505	25	30	27.5							;		292	71.2	2.71
SUR2.5-1000	2.5	127	R1	1010	25	30	27.5									292	71.2	5.42
SUR3-500	3	52	R1	505	30	35	32									420	105	3.79
SUR3-1000	3	105	R1	1010	30	35	32									420	105	7.57
SUR4-500	4	39	R1	505	40	45	41									746	191	6.47
SUR4-1000	4	79	R1	1010	40	45	41									746	191	12.9
SURF1.5-1000	1.5	212	RF	999.03	15	20	18.5									105	24.2	2.17
SURF2-1000	2	160	RF	1005.31	20	25	23									187	44.5	3.61
SURF2.5-1000	2.5	128	RF	1005.31	25	30	27.5									292	71.2	5.40
SURF3-1000	3	106	RF	999.03	30	35	32									420	105	7.49
SURF4-1000	4	80	RF	1005.31	40	45	41									746	191	12.9
SURFD1.5-1000	1.5	212	RD	999.03	15	20	18.5	8	49.51	180	6	M5	6	10	6	105	24.2	2.13
SURFD2-1000	2	160	RD	1005.31	20	25	23	10	52.65	180	6	M6	7	11	7	187	44.5	3.56
SURFD2.5-1000	2.5	128	RD	1005.31	25	30	27.5	12	52.65	180	6	M8	8.6	14	9	292	71.2	5.29
SURFD3-1000	3	106	RD	999.03	30	35	32	14	49.51	180	6	M10	10.8	17.5	11	420	105	7.28
SURFD4-1000	4	80	RD	1005.31	40	45	41	18	52.65	180	6	M12	13	20	14	746	191	12.5

型番リスト

表示件数

型番

モジュール

全長

(mm)

有効歯数

(歯)

長さ(呼び)

歯幅

(mm)

両端面加工

高さ

(mm)

穴数

使用ねじサイズ

材料

RoHS?

最小発注数量

1	505	159	500	10	なし	12	-	-	SUS304	10	1個
1.5	505	105	500	15	なし	20	-	-	SUS304	10	1個
2	505	79	500	20	なし	25	-	-	SUS304	10	1個
2.5	505	63	500	25	なし	30	-	-	SUS304	10	1個
3	505	52	500	30	なし	35	-	-	SUS304	10	1個
4	505	39	500	40	なし	45	-	-	SUS304	10	1個
1.5	999.03	212	1000	15	あり	20	-	-	SUS304	10	1個
2	1005.31	160	1000	20	あり	25	-	-	SUS304	10	1個
2.5	1005.31	128	1000	25	あり	30	-	-	SUS304	10	1個
3	999.03	106	1000	30	あり	35	-	-	SUS304	10	1個
4	1005.31	80	1000	40	あり	45	-	-	SUS304	10	1個
1.5	999.03	212	1000	15	あり	20	6	M5	SUS304	10	1個
2	1005.31	160	1000	20	あり	25	6	M6	SUS304	10	1個
2.5	1005.31	128	1000	25	あり	30	6	M8	SUS304	10	1個
3	999.03	106	1000	30	あり	35	6	M10	SUS304	10	1個
4	1005.31	80	1000	40	あり	45	6	M12	SUS304	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,450円 ( 12,595円 )	在庫品1日目当日出荷可能
13,747円 ( 15,122円 )	在庫品1日目当日出荷可能
19,442円 ( 21,386円 )	在庫品1日目当日出荷可能
27,094円 ( 29,803円 )	2日目
30,056円 ( 33,062円 )	2日目
49,084円 ( 53,992円 )	2日目
25,379円 ( 27,917円 )	2日目
38,129円 ( 41,942円 )	在庫品1日目当日出荷可能
52,378円 ( 57,616円 )	2日目
63,244円 ( 69,568円 )	2日目
87,525円 ( 96,278円 )	2日目
30,456円 ( 33,502円 )	2日目
45,107円 ( 49,618円 )	2日目
54,312円 ( 59,743円 )	2日目
66,420円 ( 73,062円 )	2日目
96,218円 ( 105,840円 )	2日目

詳細情報

基本情報

基本情報

SUS304を採用し、錆の発生を嫌う食品機械等に最適なステンレスラックギア。
【特長】
・材料にSUS304を採用のステンレスラック。
・錆の発生を嫌う食品機械、化学機械、電子機器などに最適。
・取付穴加工タイプもあり。
・SUS304、KHK5級で、錆を嫌うところに利用可能。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械および食品機械に最適。

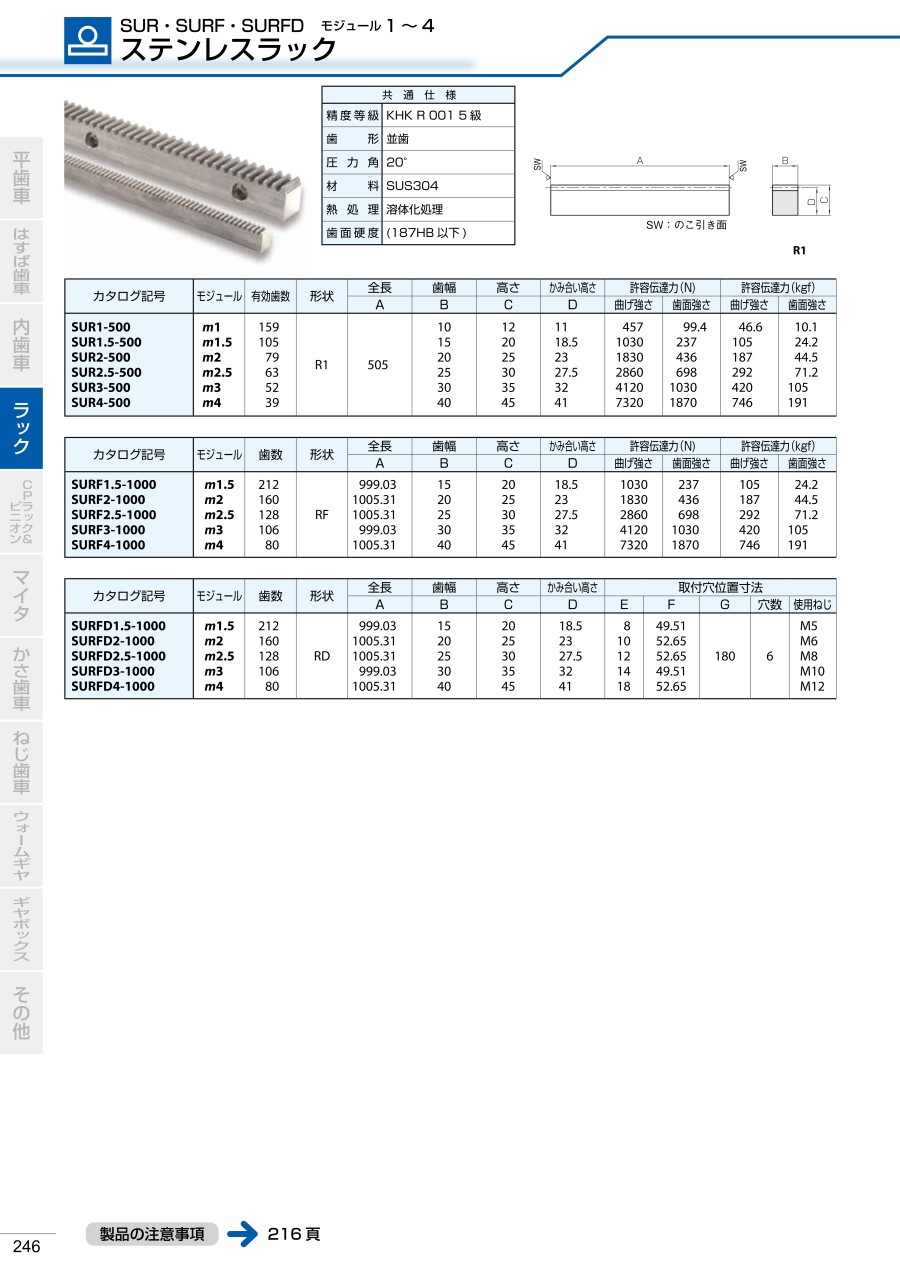

カタログ

カタログ (見開き版)

商品担当おすすめ

小原歯車工業
SUS ステンレス平歯車
組み合わせて利用することが多い商品となります。
小原歯車工業
SSG 歯研平歯車
歯研が施してある平歯車です。高剛性・高磨耗性に適しており、軸穴追加工品も選択可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SUR・SURF・SURFD ステンレスラックのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

生産設備（治具）に使用

満足度：4.02019/04/09

SUSA ステンレス平歯車との組み合わせ利用により、六角の引き抜き材加工用治具の段替えに使用しています。歯車との噛み合い...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qラックをつないで使用したいのですがどうしたらよいですか？

ラックを繋ぎ合わせて使用する場合には繋ぎ部のピッチを合わせる必要があります。
端面を突き当ててもピッチは合いません。
ピッチを合わせる方法は組立ての際に短いラックをかみ合わせる「合わせラック」などの方法があります。

Q食品機械に使用する適切な歯車はどのようなものがあるでしょうか？

錆や油を嫌う食品機械には、ステンレス材やプラスチック材の歯車が最適です。
KHKでもステンレス材やMCナイロン材の各種歯車を数多くご用意していますので、是非ご利用ください。
