小原歯車工業

SRG ・SRGF・SRGFD・SRGFK 焼入歯研ラック

Name: SRG ・SRGF・SRGFD・SRGFK 焼入歯研ラック
Brand: 小原歯車工業
SKU: 221004937671
Rating: 3 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 5,489円～118,294円

税込単価: 6,038円～130,123円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SR ラック

4.4

通常価格(税別)： 822円 (税込価格：904円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SRF 両端面加工ラック

通常価格(税別)： 3,697円 (税込価格：4,067円)

通常出荷日：在庫品1日目

耐摩耗性に優れたリーズナブルな価格の歯研ラックギア。【特長】・S45C材に歯面...

詳細情報を確認する

形状
ラック
歯種
スタンダード
材質
一般鉄鋼材
表面処理
黒染
熱処理
高周波
歯研
あり
精度等級 (KHK規格)
KHK R 001-3級
材料
S45C

未確定：候補が39型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観

精度等級	KHK R 001 3級
歯形	並歯
圧力角	20°
材料	S45C
熱処理	歯面高周波焼入れ (*1)

歯面硬度	50～60HRC (*1)
表面処理	歯部以外黒染 (*2)
歯面仕上げ	研削
歯研基準面	底面
追加工	歯部以外追加工可

規格表

カタログ記号	モジュール	有効歯数	形状	全長 A	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ H	座ぐり径 I	キリ穴径 J	許容曲げ強さ (kgf)	許容歯面強さ (kgf)	質量 (kg)
SRG0.5-100	0.5	61	R1	101	5	12	11.5									29.9	8.21	0.046
SRG0.8-100	0.8	38	R1	101	8	12.3	11.5									76.6	21.0	0.073
SRG1-100	1	29	R1	98	10	12	11									87.9	52.4	0.085
SRG1.5-100	1.5	20	R1	101	15	20	18.5									220	138	0.22
SRG2-100	2	14	R1	98	20	25	23									391	246	0.35
SRG2.5-100	2.5	11	R1	100	25	30	27.5									611	384	0.54
SRG3-100	3	9	R1	101	30	35	32									879	553	0.76
SRG4-100	4	6	R1	98	40	45	41									1560	983	1.26
SRG5-110	5	5	R1	108	50	50	45									2440	1540	1.91
SRG6-110	6	4	R1	111	60	60	54									3520	2210	2.82
SRGF0.5-300	0.5	191	RF	300.02	5	12	11.5									29.9	8.21	0.14
SRGF0.8-300	0.8	119	RF	299.08	8	12.3	11.5									76.6	21.0	0.22
SRGF1-300	1	96	RF	301.59	10	12	11									87.9	52.4	0.26
SRGF1-500	1	159	RF	499.51	10	12	11									87.9	52.4	0.43
SRGF1.5-500	1.5	106	RF	499.51	15	20	18.5									220	138	1.09
SRGF1.5-1000	1.5	212	RF	999.03	15	20	18.5									220	138	2.18
SRGF2-500	2	80	RF	502.65	20	25	23									391	246	1.82
SRGF2-1000	2	160	RF	1005.31	20	25	23									391	246	3.63
SRGF2.5-500	2.5	64	RF	502.65	25	30	27.5									611	384	2.71
SRGF2.5-1000	2.5	128	RF	1005.31	25	30	27.5									611	384	5.43
SRGF3-500	3	53	RF	499.51	30	35	32									879	553	3.76
SRGF3-1000	3	106	RF	999.03	30	35	32									879	553	7.53
SRGF4-500	4	40	RF	502.65	40	45	41									1560	983	6.47
SRGF4-1000	4	80	RF	1005.31	40	45	41									1560	983	12.9
SRGF5-500	5	32	RF	502.65	50	50	45									2440	1540	8.88
SRGF5-1000	5	64	RF	1005.31	50	50	45									2440	1540	17.8
SRGF6-500	6	26	RF	490.09	60	60	54									3520	2210	12.5
SRGF6-1000	6	53	RF	999.03	60	60	54									3520	2210	25.4
SRGFK0.5-300J	0.5	191	RA	300.02	5	12	11.5	5.5	15.01	90	4	M3			3.4	29.9	8.21	0.13
SRGFK0.8-300J	0.8	119	RA	299.08	8	12.3	11.5	5.5	14.54	90	4	M4			4.5	76.6	21.0	0.21
SRGFK1-300J	1	96	RA	301.59	10	12	11	5	20.8	130	3	M4			4.5	87.9	52.4	0.26
SRGFK1-500J	1	159	RA	499.51	10	12	11	5	24.76	150	4	M4			4.5	87.9	52.4	0.43
SRGFD1.5-500J	1.5	106	RD	499.51	15	20	18.5	8	24.76	150	4	M5	6	10	6	220	138	1.07
SRGFD1.5-1000J	1.5	212	RD	999.03	15	20	18.5	8	49.51	180	6	M5	6	10	6	220	138	2.14
SRGFD2-500J	2	80	RD	502.65	20	25	23	10	26.33	150	4	M6	7	11	7	391	246	1.78
SRGFD2-1000J	2	160	RD	1005.31	20	25	23	10	52.65	180	6	M6	7	11	7	391	246	3.58
SRGFD2.5-500J	2.5	64	RD	502.65	25	30	27.5	12	26.33	150	4	M8	8.6	14	9	611	384	2.64
SRGFD2.5-1000J	2.5	128	RD	1005.31	25	30	27.5	12	52.65	180	6	M8	8.6	14	9	611	384	5.31
SRGFD3-500J	3	53	RD	499.51	30	35	32	14	24.76	150	4	M10	10.8	17.5	11	879	553	3.63
SRGFD3-1000J	3	106	RD	999.03	30	35	32	14	49.51	180	6	M10	10.8	17.5	11	879	553	7.32
SRGFD4-500J	4	40	RD	502.65	40	45	41	18	26.33	150	4	M12	13	20	14	1560	983	6.21
SRGFD4-1000J	4	80	RD	1005.31	40	45	41	18	52.65	180	6	M12	13	20	14	1560	983	12.6
SRGFD5-500J	5	32	RD	502.65	50	50	45	20	31.33	220	3	M14	15.2	23	16	2440	1540	8.56
SRGFD5-1000J	5	64	RD	1005.31	50	50	45	20	62.65	220	5	M14	15.2	23	16	2440	1540	17.2
SRGFD6-500J	6	26	RD	490.09	60	60	54	23	25.04	220	3	M16	17.5	26	18	3520	2210	12
SRGFD6-1000J	6	53	RD	999.03	60	60	54	23	59.51	220	5	M16	17.5	26	18	3520	2210	24.6

(*1)モジュール0.8以下は歯面焼入れを施しておりません。調質製品で歯面硬度は200～270HBです。
(*2)Jシリーズ製品は、追加工部の再黒染めをしていません。

使用例

使用方法・使用事例

一般工業用

型番リスト

表示件数

型番

モジュール

全長

(mm)

有効歯数

(歯)

長さ(呼び)

歯幅

(mm)

両端面加工

高さ

(mm)

穴数

使用ねじサイズ

RoHS?

最小発注数量

1	98	29	100	10	なし	12	-	-	10	1個
1.5	101	20	100	15	なし	20	-	-	10	1個
2	98	14	100	20	なし	25	-	-	10	1個
2.5	100	11	100	25	なし	30	-	-	10	1個
3	101	9	100	30	なし	35	-	-	10	1個
4	98	6	100	40	なし	45	-	-	10	1個
5	108	5	110	50	なし	50	-	-	10	1個
6	111	4	110	60	なし	60	-	-	10	1個
1	301.59	96	300	10	あり	12	-	-	10	1個
1	499.51	159	500	10	あり	12	-	-	10	1個
1.5	999.03	212	1000	15	あり	20	-	-	10	1個
1.5	499.51	106	500	15	あり	20	-	-	10	1個
2	1005.31	160	1000	20	あり	25	-	-	10	1個
2	502.65	80	500	20	あり	25	-	-	10	1個
2.5	1005.31	128	1000	25	あり	30	-	-	10	1個
2.5	502.65	64	500	25	あり	30	-	-	10	1個
3	999.03	106	1000	30	あり	35	-	-	10	1個
3	499.51	53	500	30	あり	35	-	-	10	1個
4	1005.31	80	1000	40	あり	45	-	-	10	1個
4	502.65	40	500	40	あり	45	-	-	10	1個
5	1005.31	64	1000	50	あり	50	-	-	10	1個
5	502.65	32	500	50	あり	50	-	-	10	1個
6	999.03	53	1000	60	あり	60	-	-	10	1個
6	490.09	26	500	60	あり	60	-	-	10	1個
1.5	999.03	212	1000	15	あり	20	6	M5	10	1個
1.5	499.51	106	500	15	あり	20	4	M5	10	1個
2	1005.31	160	1000	20	あり	25	6	M6	10	1個
2	502.65	80	500	20	あり	25	4	M6	10	1個
2.5	1005.31	128	1000	25	あり	30	6	M8	10	1個
3	999.03	106	1000	30	あり	35	6	M10	10	1個
3	499.51	53	500	30	あり	35	4	M10	10	1個
4	1005.31	80	1000	40	あり	45	6	M12	10	1個
4	502.65	40	500	40	あり	45	4	M12	10	1個
5	1005.31	64	1000	50	あり	50	5	M14	10	1個
5	502.65	32	500	50	あり	50	3	M14	10	1個
6	999.03	53	1000	60	あり	60	5	M16	10	1個
6	490.09	26	500	60	あり	60	3	M16	10	1個
1	301.59	96	300	10	あり	12	3	M4	10	1個
1	499.51	159	500	10	あり	12	4	M4	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,434円 ( 7,077円 )	在庫品1日目当日出荷可能
5,489円 ( 6,038円 )	在庫品1日目当日出荷可能
6,328円 ( 6,961円 )	2日目
6,295円 ( 6,925円 )	2日目
6,704円 ( 7,374円 )	2日目
7,708円 ( 8,479円 )	2日目
10,655円 ( 11,721円 )	2日目
14,568円 ( 16,025円 )	2日目
15,654円 ( 17,219円 )	2日目
23,956円 ( 26,352円 )	2日目
49,587円 ( 54,546円 )	2日目
26,140円 ( 28,754円 )	2日目
50,895円 ( 55,985円 )	3日目
27,163円 ( 29,879円 )	19日目
54,705円 ( 60,176円 )	2日目
28,240円 ( 31,064円 )	2日目
61,965円 ( 68,162円 )	2日目
34,021円 ( 37,423円 )	2日目
66,509円 ( 73,160円 )	2日目
33,538円 ( 36,892円 )	2日目
77,597円 ( 85,357円 )	2日目
40,259円 ( 44,285円 )	14日目
108,291円 ( 119,120円 )	8日目
58,479円 ( 64,327円 )	3日目
57,449円 ( 63,194円 )	5日目
31,319円 ( 34,451円 )	5日目
57,165円 ( 62,882円 )	5日目
30,154円 ( 33,169円 )	5日目
61,749円 ( 67,924円 )	5日目
66,202円 ( 72,822円 )	6日目
38,198円 ( 42,018円 )	5日目
75,721円 ( 83,293円 )	5日目
40,523円 ( 44,575円 )	5日目
96,730円 ( 106,403円 )	5日目
50,131円 ( 55,144円 )	5日目
118,294円 ( 130,123円 )	5日目
63,292円 ( 69,621円 )	5日目
18,122円 ( 19,934円 )	5日目
26,989円 ( 29,688円 )	5日目

詳細情報

基本情報

基本情報

耐摩耗性に優れたリーズナブルな価格の歯研ラックギア。
【特長】
・S45C材に歯面高周波焼入れ。
・歯面硬度50～60HRC、歯面研削仕上、KHK R001 3級のリーズナブルな焼入歯研ラック。
・両端面加工仕上げ製品は繋げて長尺使用が可能。
・耐摩耗性に優れた、リーズナブルな価格の歯研ラック。
・S45C、KHK3級、高周波焼入れ、繋ぎ端面、取付穴付製品を選択可能。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械に最適。

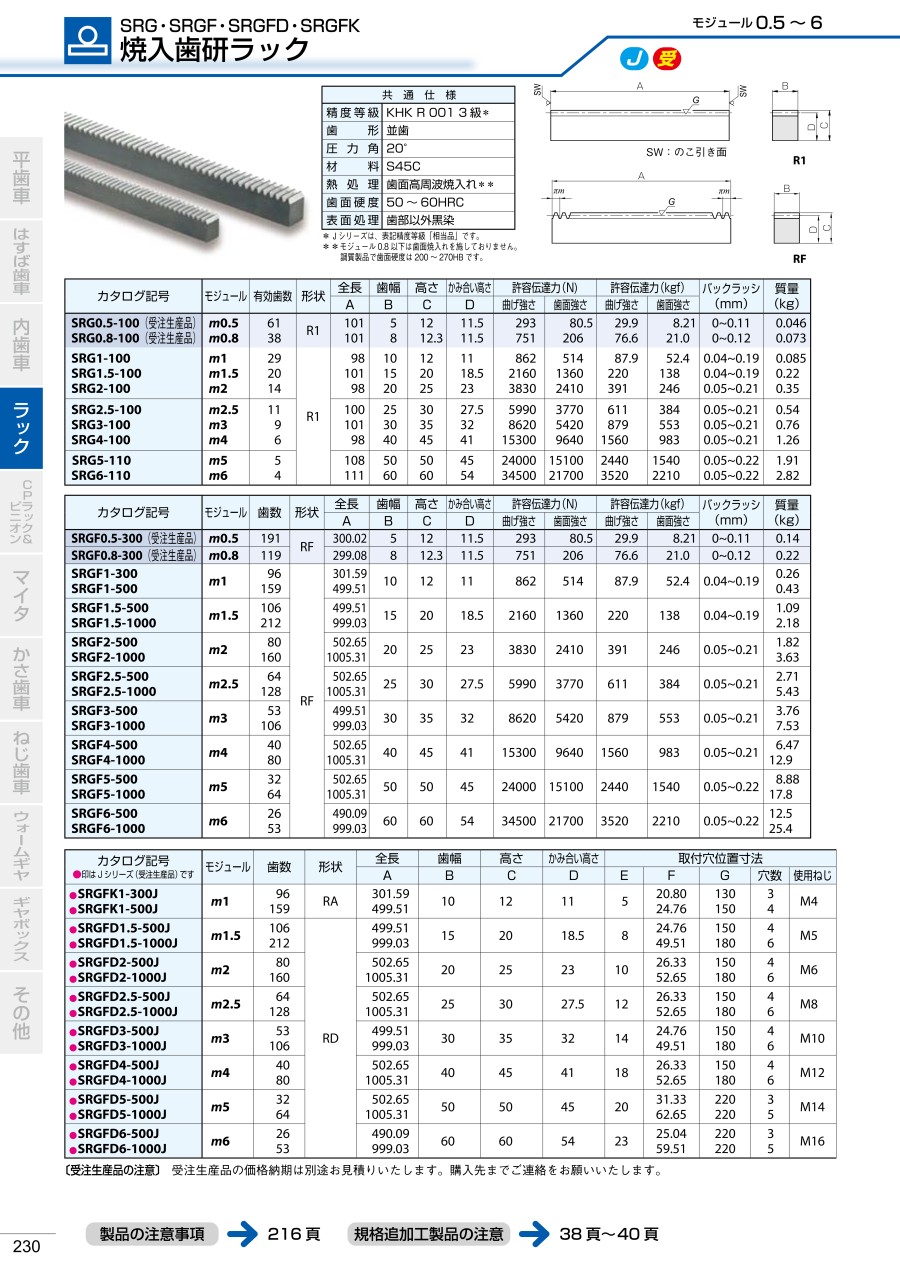

カタログ

カタログ (見開き版)

商品担当おすすめ

小原歯車工業
SSG 歯研平歯車
組み合わせて利用することが多い商品となります。
小原歯車工業
Fシリーズ SS平歯車ブッシング一体・摩擦締結歯車
Fシリーズ、SS平歯車、ブッシング一体・摩擦締結歯車です。ピタッと締結します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SRG ・SRGF・SRGFD・SRGFK 焼入歯研ラックのレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

生産設備の一部装置に使用しました

満足度：3.02019/09/18

当社で客先より製作を依頼された生産設備の一部装置に使用しました。客先で準備されている別な装置のギヤと組み合わせて使ってい...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qラックをつないで使用したいのですがどうしたらよいですか？

ラックを繋ぎ合わせて使用する場合には繋ぎ部のピッチを合わせる必要があります。
端面を突き当ててもピッチは合いません。
ピッチを合わせる方法は組立ての際に短いラックをかみ合わせる「合わせラック」などの方法があります。

Qラックの潤滑はどのようにしたらよいですか？

歯車はオイルバス潤滑や強制潤滑を推奨しておりますが、ラックはオイルバス潤滑が難しいため、グリース潤滑が一般的です。
