KRG・KRGF 調質歯研ラック
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 7,409円～81,608円
- 税込単価
- 8,150円～89,769円
強度、耐摩耗性に優れた調質歯研ラック。【特長】・材質SCM440に調質、歯面高...
詳細情報を確認する
未確定：候補が10型番あります。
商品情報
外形図
R1の形状図
RFの形状図
RDの形状図

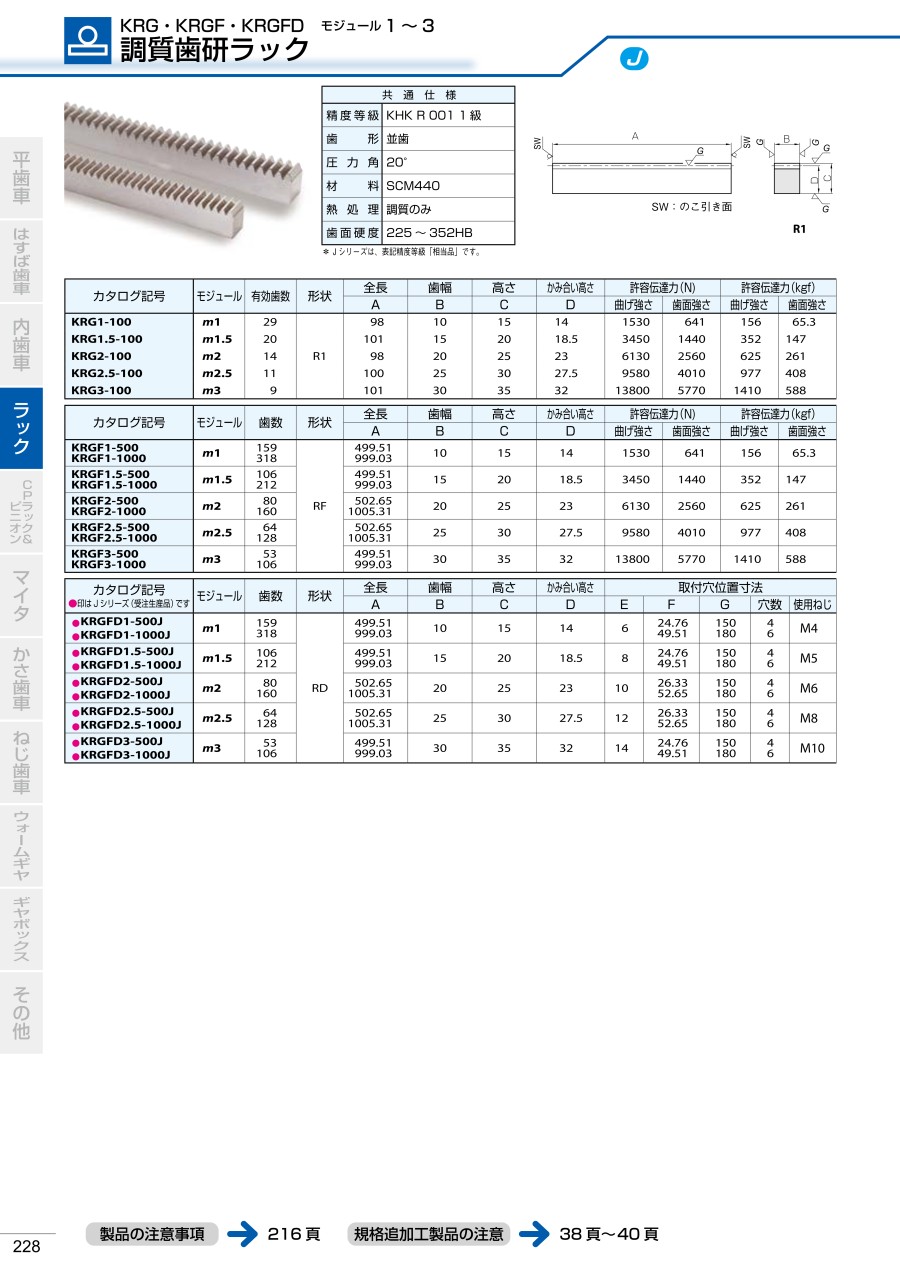

- ※ サイズ表につきましては、デジタルカタログを参照してください。
製品仕様
外観
共通仕様
| 精度等級 | KHK R 001 1級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質のみ |
| 歯面硬度 | 225～285HB |
|---|---|
| 表面処理 | なし |
| 歯面仕上げ | 研削 |
| 歯研基準面 | 底面 |
| 追加工 | 可能 |
注意・禁止事項
製品特性上の注意
- 表記の許容伝達力は任意の使用条件で計算した参考値です。
- ラックのバックラッシは、使用する相手ピニオンによって異なるため、「ラック単体のバックラッシ（歯厚減少量）」および相手ピニオンのバックラッシから算出してください。
- ラックをベース面にセット後、ノックピンで固定してください。取り付けねじだけで負荷を受けるとねじが破損する危険性があります。
- ラックを追加工するときは、安全面に注意して加工してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,929円 ( 9,822円 ) | 在庫品1日目当日出荷可能 |
7,409円 ( 8,150円 ) | 2日目 |
9,119円 ( 10,031円 ) | 2日目 |
10,028円 ( 11,031円 ) | 2日目 |
10,243円 ( 11,267円 ) | 2日目 |
66,270円 ( 72,897円 ) | 2日目 |
52,306円 ( 57,537円 ) | 2日目 |
70,072円 ( 77,079円 ) | 2日目 |
81,608円 ( 89,769円 ) | 2日目 |
78,783円 ( 86,661円 ) | 2日目 |
詳細情報
基本情報
強度、耐摩耗性に優れた調質歯研ラック。
【特長】
・材質SCM440に調質、歯面高周波焼入れを施し歯面強さを調質のみときより51％アップした焼入歯研ラック。
・高精度な直線運動が可能なラックギア。
【用途】
・各種機構部、工作機械、測定器などに最適。
商品担当おすすめ
KRG・KRGF 調質歯研ラックのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qピニオンは何を使用できますか？
A
同一モジュールであれば全ての平歯車を相手としてご利用いただけます。また、歯幅が異なる製品も相手ピニオンとしてご利用いただけます。
