焼入・調質歯研ラック KRGF-H・KRGFD-H/KRGF・KRGFD
- 数量スライド割引
- 通常単価(税別)
- 34,950円～101,470円
- 税込単価
- 38,445円～111,617円
高強度で長寿命な焼き入れ歯研ラック。【特長】・歯面高周波焼入れを標準化し価格を...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が29型番あります。
商品情報
外形図
RFの形状図
RDの形状図

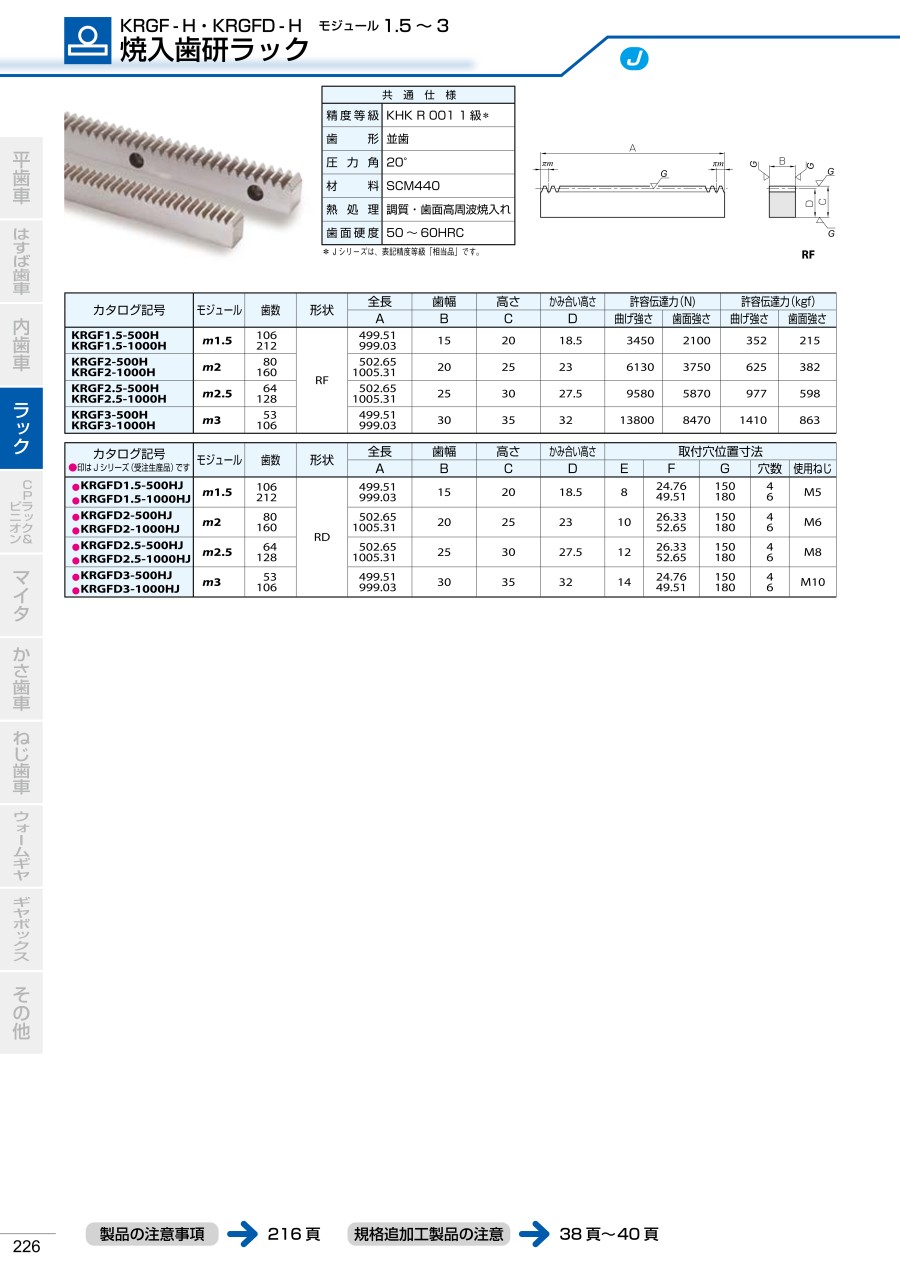

- ※ 各型番の詳細については、デジタルカタログをご覧ください。
製品仕様
外観
共通仕様
| 精度等級 | KHK R 001 1級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質、歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
|---|---|
| 表面処理 | なし |
| 歯面仕上げ | 研削 |
| 歯研基準面 | 底面 |
| 追加工 | 可能 |
- ※ Jシリーズは、表記精度等級「相当品」です。
注意・禁止事項
製品特性上の注意
- 1.表記の許容伝達力は任意の使用条件で計算した参考値です。
- 2.ラックのバックラッシは、使用する相手ピニオンによって異なるため、相手ピニオンのバックラッシから算出してください。
追加工上の注意
- 1.ラックを追加工するときは、安全面に注意して加工してください。
- 2.歯面高周波焼き入れのため歯部および歯底付近（2～3mm程度）の追加工はできません。切断等の全長加工は、ワイヤーカットや超鋼工具等をご使用ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,867円 ( 41,654円 ) | 3日目 |
67,316円 ( 74,048円 ) | 2日目 |
34,950円 ( 38,445円 ) | 3日目 |
37,559円 ( 41,315円 ) | 11日目 |
83,570円 ( 91,927円 ) | 2日目 |
40,431円 ( 44,474円 ) | 3日目 |
46,167円 ( 50,784円 ) | 3日目 |
97,868円 ( 107,655円 ) | 2日目 |
47,144円 ( 51,858円 ) | 3日目 |
49,586円 ( 54,545円 ) | 3日目 |
48,515円 ( 53,367円 ) | 2日目 |
77,425円 ( 85,168円 ) | 5日目 |
43,127円 ( 47,440円 ) | 5日目 |
67,000円 ( 73,700円 ) | 5日目 |
63,822円 ( 70,204円 ) | 5日目 |
38,536円 ( 42,390円 ) | 5日目 |
38,676円 ( 42,544円 ) | 5日目 |
88,169円 ( 96,986円 ) | 5日目 |
82,538円 ( 90,792円 ) | 5日目 |
50,058円 ( 55,064円 ) | 5日目 |
44,631円 ( 49,094円 ) | 5日目 |
101,470円 ( 111,617円 ) | 5日目 |
91,217円 ( 100,339円 ) | 5日目 |
54,764円 ( 60,240円 ) | 5日目 |
51,344円 ( 56,478円 ) | 5日目 |
100,348円 ( 110,383円 ) | 5日目 |
92,459円 ( 101,705円 ) | 5日目 |
53,320円 ( 58,652円 ) | 5日目 |
52,491円 ( 57,740円 ) | 5日目 |
詳細情報
基本情報
高強度で長寿命な焼き入れ歯研ラック。
【特長】
・歯面高周波焼入れを標準化し価格を抑え、従来のKRGF調質歯研ラックより歯面強さを5割アップ！
・材質SCM440に調質、歯面高周波焼入れを施し強度、耐摩耗性に優れた高精度な直線運動が可能な調質歯研ラックギア
・安心して長期間使えるラックギア
【用途】
・各種機構部、工作機械、測定器などに最適
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
焼入・調質歯研ラック KRGF-H・KRGFD-H/KRGF・KRGFDのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q長いストロークが欲しいのですが？
A
複数本を連結させる方法があります。接続方法、端部形状や組み付け方法についてはHPまたはカタログ内資料を参照してください。
