小原歯車工業

CPラック

Name: CPラック
Brand: 小原歯車工業
SKU: 221004937604
Rating: 3.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

3.5

平均満足度3.5

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 1,047円～107,955円

税込単価: 1,152円～118,751円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SRF 両端面加工ラック

通常価格(税別)： 3,697円 (税込価格：4,067円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SRFD・SRFK 取付穴加工ラック

通常価格(税別)： 5,974円 (税込価格：6,571円)

通常出荷日：在庫品1日目

S45C、N8級、低価格で最も汎用的なCPラックギア。【特長】・ピニオン1回転...

詳細情報を確認する

形状
ラック
歯種
スタンダード
材質
一般鉄鋼材
表面処理
黒染
熱処理
なし
歯研
なし
材料
S45C

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

共通仕様
精度等級	KHK R 001 4級	歯面硬度	(95HRB以下)
歯形	並歯	表面処理	黒染
圧力角	20°	歯面仕上げ	切削
材料	S45C	歯切基準面	底面
熱処理	なし	追加工	可能

Jシリーズは、表記精度等級「相当品」

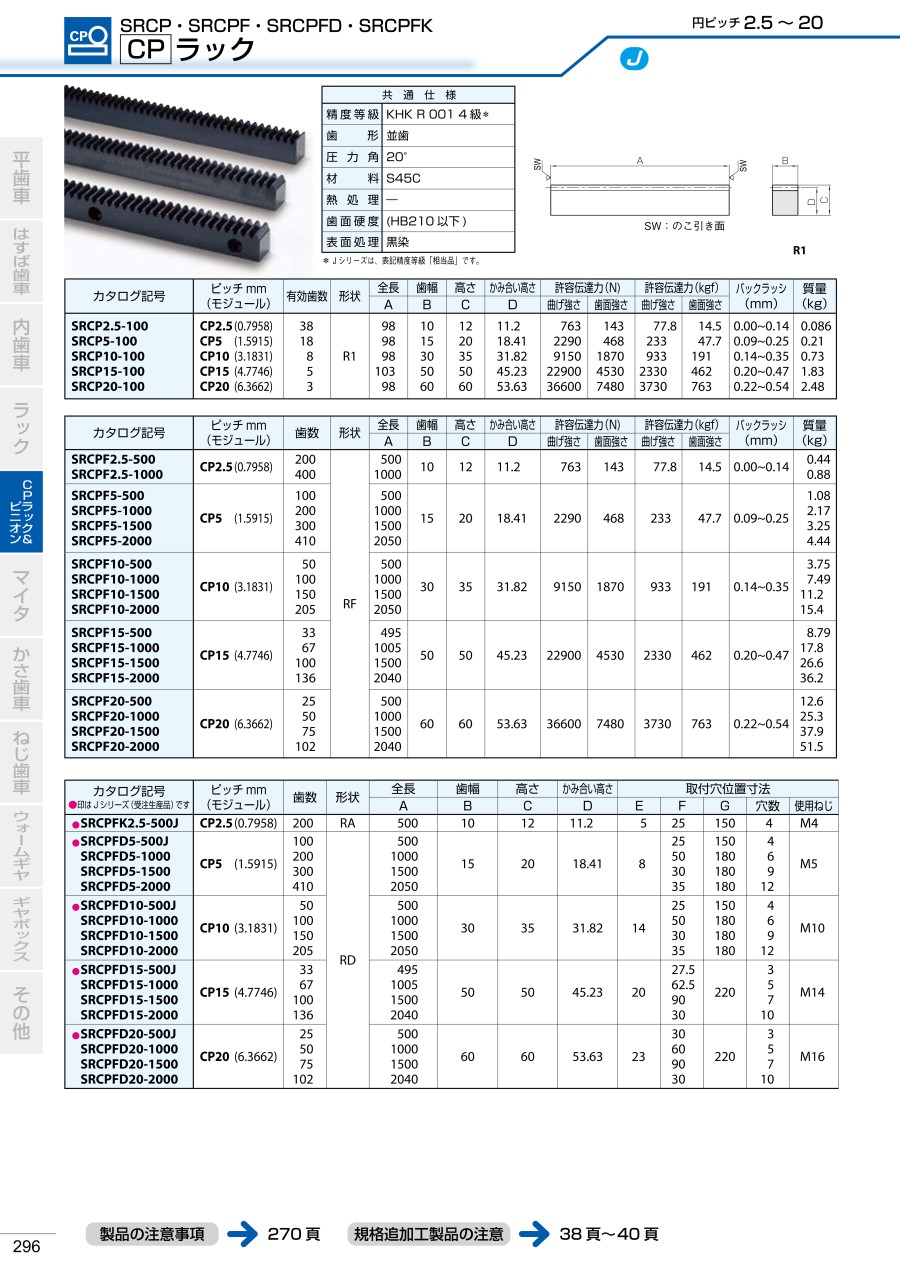

規格表

カタログ記号	ピッチmm (モジュール)	有効歯数	形状	全長 A	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ H	座ぐり径 I	キリ穴径 J	許容曲げ強さ (kgf)	許容歯面強さ (kgf)	質量 (kg)
カタログ記号	ピッチmm (モジュール)	有効歯数	形状	全長 A	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ H	座ぐり径 I	キリ穴径 J	許容曲げ強さ (kgf)	許容歯面強さ (kgf)	質量 (kg)
SRCP2.5-100	CP2.5(0.7958)	38	R1	98	10	12	11.2									77.8	14.5	0.086
SRCP5-100	CP5 (1.5915)	18	R1	98	15	20	18.41									233	47.7	0.21
SRCP10-100	CP10(3.1831)	8	R1	98	30	35	31.82									933	191	0.73
SRCP15-100	CP15(4.7746)	5	R1	103	50	50	45.23									2330	462	1.83
SRCP20-100	CP20(6.3662)	3	R1	98	60	60	53.63									3730	763	2.48
SRCPF2.5-500	CP2.5(0.7958)	200	RF	500	10	12	11.2									77.8	14.5	0.44
SRCPF2.5-1000	CP2.5(0.7958)	400	RF	1000	10	12	11.2									77.8	14.5	0.88
SRCPF5-500	CP5(1.5915)	100	RF	500	15	20	18.41									233	47.7	1.08
SRCPF5-1000	CP5 (1.5915)	200	RF	1000	15	20	18.41									233	47.7	2.17
SRCPF5-1500	CP5 (1.5915)	300	RF	1500	15	20	18.41									233	47.7	3.25
SRCPF5-2000	CP5 (1.5915)	410	RF	2050	15	20	18.41									233	47.7	4.44
SRCPF10-500	CP10(3.1831)	50	RF	500	30	35	31.82									933	191	3.75
SRCPF10-1000	CP10(3.1831)	100	RF	1000	30	35	31.82									933	191	7.49
SRCPF10-1500	CP10(3.1831)	150	RF	1500	30	35	31.82									933	191	11.2
SRCPF10-2000	CP10(3.1831)	205	RF	2050	30	35	31.82									933	191	15.4
SRCPF15-500	CP15(4.7746)	33	RF	495	50	50	45.23									2330	462	8.79
SRCPF15-1000	CP15(4.7746)	67	RF	1005	50	50	45.23									2330	462	17.8
SRCPF15-1500	CP15(4.7746)	100	RF	1500	50	50	45.23									2330	462	26.6
SRCPF15-2000	CP15(4.7746)	136	RF	2040	50	50	45.23									2330	462	36.2
SRCPF20-500	CP20(6.3662)	25	RF	500	60	60	53.63									3730	763	12.6
SRCPF20-1000	CP20(6.3662)	50	RF	1000	60	60	53.63									3730	763	25.3
SRCPF20-1500	CP20(6.3662)	75	RF	1500	60	60	53.63									3730	763	37.9
SRCPF20-2000	CP20(6.3662)	102	RF	2040	60	60	53.63									3730	763	51.5

使用例

使用方法・使用事例

一般工業用

型番リスト

表示件数

型番

モジュール

全長

(mm)

有効歯数

(歯)

長さ(呼び)

歯幅

(mm)

両端面加工

高さ

(mm)

RoHS?

最小発注数量

0.7958	98	38	100	10	なし	12	10	1個
1.5915	98	18	100	15	なし	20	10	1個
3.1831	98	8	100	30	なし	35	10	1個
4.7746	103	5	100	50	なし	50	10	1個
6.3662	98	3	100	60	なし	60	10	1個
0.7958	1000	400	1000	10	あり	12	10	1個
0.7958	500	200	500	10	あり	12	10	1個
1.5915	1000	200	1000	15	あり	20	10	1個
1.5915	1500	300	1500	15	あり	20	10	1個
1.5915	2050	410	2000	15	あり	20	10	1個
1.5915	500	100	500	15	あり	20	10	1個
3.1831	1000	100	1000	30	あり	35	10	1個
3.1831	1500	150	1500	30	あり	35	10	1個
3.1831	2050	205	2000	30	あり	35	10	1個
3.1831	500	50	500	30	あり	35	10	1個
4.7746	1005	67	1000	50	あり	50	10	1個
4.7746	1500	100	1500	50	あり	50	10	1個
4.7746	2040	136	2000	50	あり	50	10	1個
6.3662	1000	50	1000	60	あり	60	10	1個
6.3662	1500	75	1500	60	あり	60	10	1個
6.3662	2040	102	2000	60	あり	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,078円 ( 1,186円 )	在庫品1日目当日出荷可能
1,047円 ( 1,152円 )	2日目
2,073円 ( 2,280円 )	在庫品1日目当日出荷可能
4,612円 ( 5,073円 )	2日目
7,387円 ( 8,126円 )	2日目
8,005円 ( 8,806円 )	2日目
4,797円 ( 5,277円 )	在庫品1日目当日出荷可能
11,070円 ( 12,177円 )	在庫品1日目当日出荷可能
12,096円 ( 13,306円 )	2日目
17,779円 ( 19,557円 )	2日目
6,130円 ( 6,743円 )	在庫品1日目当日出荷可能
19,624円 ( 21,586円 )	2日目
24,661円 ( 27,127円 )	2日目
33,785円 ( 37,164円 )	2日目
10,289円 ( 11,318円 )	2日目
39,227円 ( 43,150円 )	2日目
56,279円 ( 61,907円 )	2日目
73,255円 ( 80,581円 )	2日目
57,456円 ( 63,202円 )	2日目
81,648円 ( 89,813円 )	2日目
107,955円 ( 118,751円 )	2日目

詳細情報

基本情報

基本情報

S45C、N8級、低価格で最も汎用的なCPラックギア。
【特長】
・ピニオン1回転時の移動距離を整数長さに利用できるCP平歯車。
・ピッチ、長さ等を豊富に取り揃え、低価格で応用性がある。
・ピニオン1回転に対して移動長さが50、100、150と整数mmになるように設計。
・位置決めに最適。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械に最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

小原歯車工業
SSCP CP平歯車
組み合わせて利用することが多い商品となります。
小原歯車工業
CP歯研平歯車 SSCPG
CP歯研平歯車です。材質S45C、歯面高周波焼入れ、精度JISN7級のCP歯研平歯車です。穴基準で歯研加工を施したリーズナブルなCP歯研平歯車です。CPラックの相手歯車としてピニオン1回転移動量が100、150など整数長さにする場合にご利用ください。
小原歯車工業
CP軸付歯研平歯車
CP軸付歯研平歯車です。材質S45C、調質、歯面高周波焼き入れ後、両センターで歯研加工した、精度JISN7級のCP軸付き歯研平歯車です。小歯数のCP平歯車を軸付きで歯研加工、軸部を加工し軸一体物として高精度で組み込みできます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
