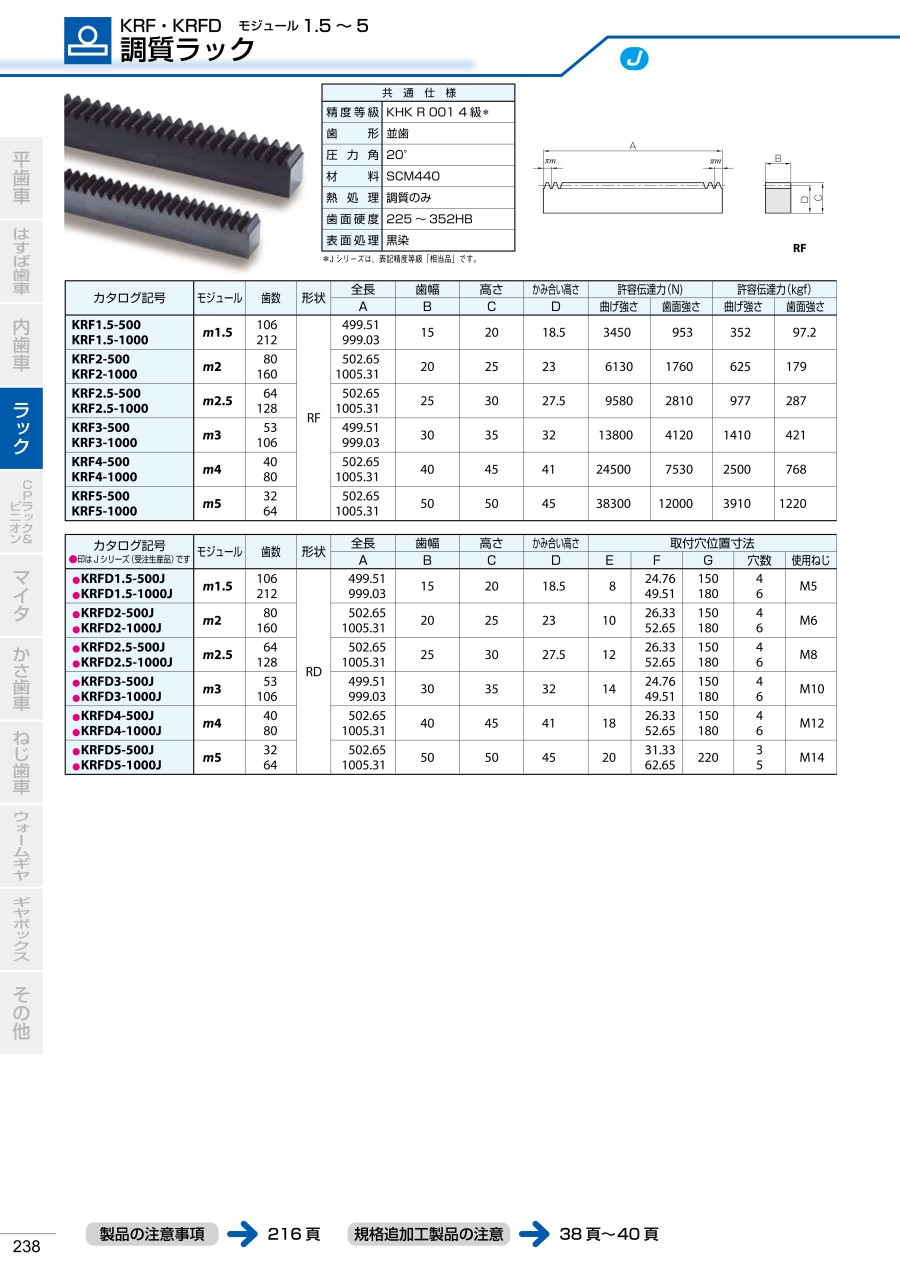

調質ラック KRFD

外形図

製品仕様

共通仕様

精度等級：KHK R 001 4級
歯面硬度：225～285HB
歯形：並歯
表面処理：黒染
圧力角：20°
歯面仕上げ：切削
材料：SCM440
歯切基準面：底面
熱処理：調質のみ
追加工：可能

規格表

型番	モジュール	歯数	形状	全長 A	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ H	座ぐり径 I	キリ穴径 J	許容曲げ強さ （kgf）	許容歯面強さ （kgf）	質量 （kg）
●KRFD1.5-500J	1.5	106	RD	499.51	15	20	18.5	8	24.76	150	4	M5	6	10	6	352	97.2	1.07
●KRFD1.5-1000J	1.5	212	RD	999.03	15	20	18.5	8	49.51	180	6	M5	6	10	6	352	97.2	2.14
●KRFD2-500J	2	80	RD	502.65	20	25	23	10	26.33	150	4	M6	7	11	7	625	179	1.78
●KRFD2-1000J	2	160	RD	1005.31	20	25	23	10	52.65	180	6	M6	7	11	7	625	179	3.58
●KRFD2.5-500J	2.5	64	RD	502.65	25	30	27.5	12	26.33	150	4	M8	8.6	14	9	977	287	2.64
●KRFD2.5-1000J	2.5	128	RD	1005.31	25	30	27.5	12	52.65	180	6	M8	8.6	14	9	977	287	5.31
●KRFD3-500J	3	53	RD	499.51	30	35	32	14	24.76	150	4	M10	10.8	17.5	11	1410	421	3.63
●KRFD3-1000J	3	106	RD	999.03	30	35	32	14	49.51	180	6	M10	10.8	17.5	11	1410	421	7.32
●KRFD4-500J	4	40	RD	502.65	40	45	41	18	26.33	150	4	M12	13	20	14	2500	768	6.21
●KRFD4-1000J	4	80	RD	1005.31	40	45	41	18	52.65	180	6	M12	13	20	14	2500	768	12.6
●KRFD5-500J	5	32	RD	502.65	50	50	45	20	31.33	220	3	M14	15.2	23	16	3910	1220	8.56
●KRFD5-1000J	5	64	RD	1005.31	50	50	45	20	62.65	220	5	M14	15.2	23	16	3910	1220	17.2

注意・禁止事項

Jシリーズの注意

製品（Jシリーズ）は、取付け穴加工後の再黒染めをしていません。

製品特性上の注意

1. 1.表記の許容伝達力は任意の使用条件で計算した参考値です。詳細については注意事項（カタログ）をご参照ください。
2. 2.ラックのバックラッシは、使用する相手ピニオンによって異なるため、「ラック単体のバックラッシ（歯厚減少量）」及び相手ピニオンのバックラッシから算出してください。

追加工上の注意

1. 1.ラックを追加工するときは注意事項の「追加工するときの注意」をご覧の上、安全面に注意して加工してください。
2. 2.角材表面に脱炭層（0.5mm程度）があり、歯面高周波焼入れを行った場合、歯先は指定硬度になりません。
