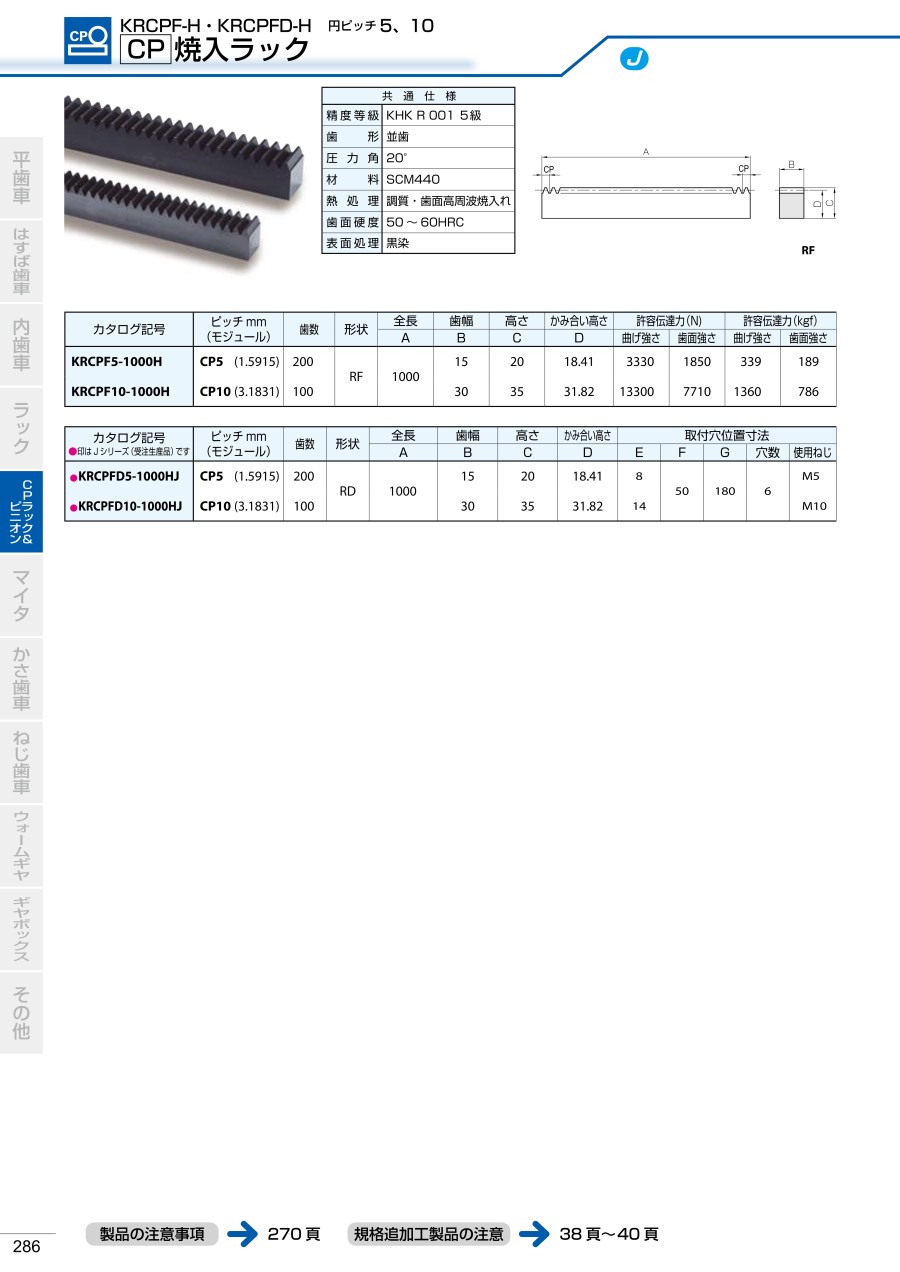

CP焼入ラック KRCPF-H・KRCPFD-H

外形図

製品仕様

共通仕様

精度等級：KHK R 001 5級
歯面硬度：50～60HRC
歯形：並歯
表面処理：黒染（※1）
正面圧力角：20°
歯面仕上げ：切削
歯切基準面：底面
熱処理：調質、歯面高周波焼入れ
追加工：可能

• ※ 本製品は、表記精度等級「相当品」です。

※1. Jシリーズ製品は、追加工部の再黒染めをしていません。

規格表

型番	ピッチmm （モジュール）	歯数	形状	全長 A	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ H	座ぐり径 I	キリ穴径 J	許容曲げ強さ （kgf）	許容歯面強さ （kgf）	質量 （kg）
KRCPF5-1000H	CP5（1.5915）	200	RF	1000	15	20	18.41									339	189	2.17
KRCPF10-1000H	CP10（3.1831）	100	RF	1000	30	35	31.82									1360	786	7.49
●KRCPFD5-1000HJ	CP5（1.5915）	200	RD	1000	15	20	18.41	8	50	180	6	M5	6	10	6	339	189	2.13
●KRCPFD10-1000HJ	CP10（3.1831）	100	RD	1000	30	35	31.82	14	50	180	6	M10	10.8	17.5	11	1360	786	7.29

注意・禁止事項

Jシリーズの注意

製品（Jシリーズ）は、取付け穴加工後の再黒染めをしていません。

製品特性上の注意

1. 1.表記の許容伝達力は任意の使用条件で計算した参考値です。詳細については注意事項（デジタルカタログ）をご参照ください。
2. 2.ラックのバックラッシは、使用する相手ピニオンによって異なるため、「ラック単体のバックラッシ（歯厚減少量）」及び相手ピニオンのバックラッシから算出してください。

追加工上の注意

1. 1.CPラック&ピニオンを追加工するときは注意事項の「追加工するときの注意」をご覧の上、安全面に注意して加工してください。
2. 2.歯面高周波焼入れのため歯部及び歯底付近（2～3mm程度）の追加工はできません。切断等の全長加工は、ワイヤーカットや超鋼工具等をご使用ください。
