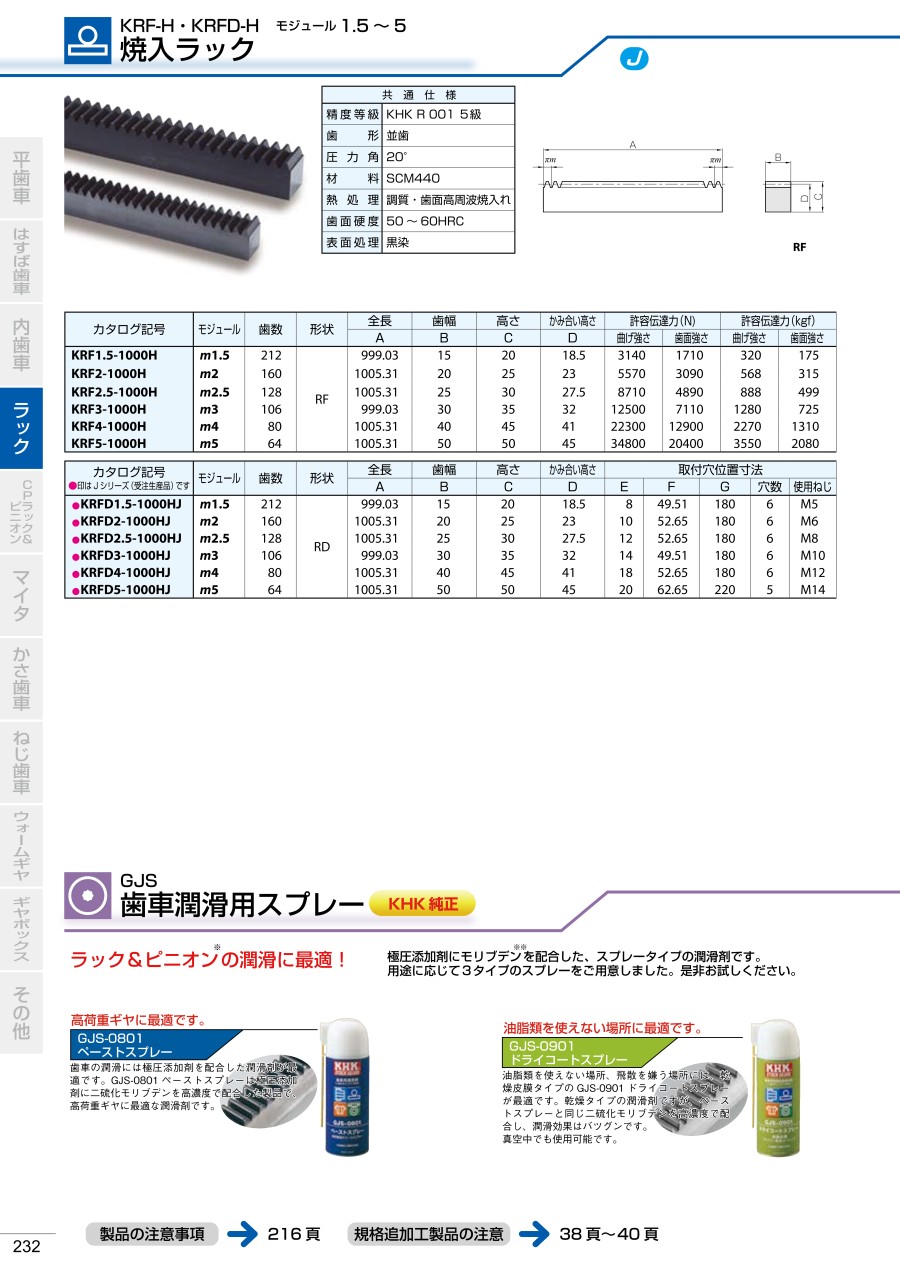

焼入ラック KRF-H・KRFD-H

外形図

製品仕様

共通仕様

精度等級：KHK R 001 5級
歯面硬度：50～60HRC
歯形：並歯
表面処理：黒染（※1）
正面圧力角：20°
歯面仕上げ：切削
歯切基準面：底面
熱処理：調質、歯面高周波焼入れ
追加工：可能

• ※ 本製品は、表記精度等級「相当品」です。
• ※ 1. Jシリーズ製品は、追加工部の再黒染めをしていません。

規格表

型番	モジュール	歯数	形状	全長 A	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ H	座ぐり径 I	キリ穴径 J	許容曲げ強さ （kgf）	許容歯面強さ （kgf）	質量 （kg）
KRF1.5-1000H	1.5	212	RF	999.03	15	20	18.5									320	175	2.18
KRF2-1000H	2	160	RF	1005.31	20	25	23									568	315	3.63
KRF2.5-1000H	2.5	128	RF	1005.31	25	30	27.5									888	499	5.43
KRF3-1000H	3	106	RF	999.03	30	35	32									1280	725	7.53
KRF4-1000H	4	80	RF	1005.31	40	45	41									2270	1310	12.9
KRF5-1000H	5	64	RF	1005.31	50	50	45									3550	2080	17.8
●KRFD1.5-1000HJ	1.5	212	RD	999.03	15	20	18.5	8	49.51	180	6	M5	6	10	6	320	175	2.14
●KRFD2-1000HJ	2	160	RD	1005.31	20	25	23	10	52.65	180	6	M6	7	11	7	568	315	3.58
●KRFD2.5-1000HJ	2.5	128	RD	1005.31	25	30	27.5	12	52.65	180	6	M8	8.6	14	9	888	499	5.31
●KRFD3-1000HJ	3	106	RD	999.03	30	35	32	14	49.51	180	6	M10	10.8	17.5	11	1280	725	7.32
●KRFD4-1000HJ	4	80	RD	1005.31	40	45	41	18	52.65	180	6	M12	13	20	14	2270	1310	12.6
●KRFD5-1000HJ	5	64	RD	1005.31	50	50	45	20	62.65	220	5	M14	15.2	23	16	3550	2080	17.2

注意・禁止事項

Jシリーズの注意

製品（Jシリーズ）は、取付け穴加工後の再黒染めをしていません。

製品特性上の注意

1. 1.表記の許容伝達力は任意の使用条件で計算した参考値です。詳細については注意事項（デジタルカタログ）をご参照ください。
2. 2.ラックのバックラッシは、使用する相手ピニオンによって異なるため、「ラック単体のバックラッシ（歯厚減少量）」及び相手ピニオンのバックラッシから算出してください。

追加工上の注意

1. 1.ラックを追加工するときは注意事項の「追加工するときの注意」をご覧の上、安全面に注意して加工してください。
2. 2.歯面高周波焼入れのため歯部及び歯底付近（2～3mm程度）の追加工はできません。切断等の全長加工は、ワイヤーカットや超鋼工具等をご使用ください。
