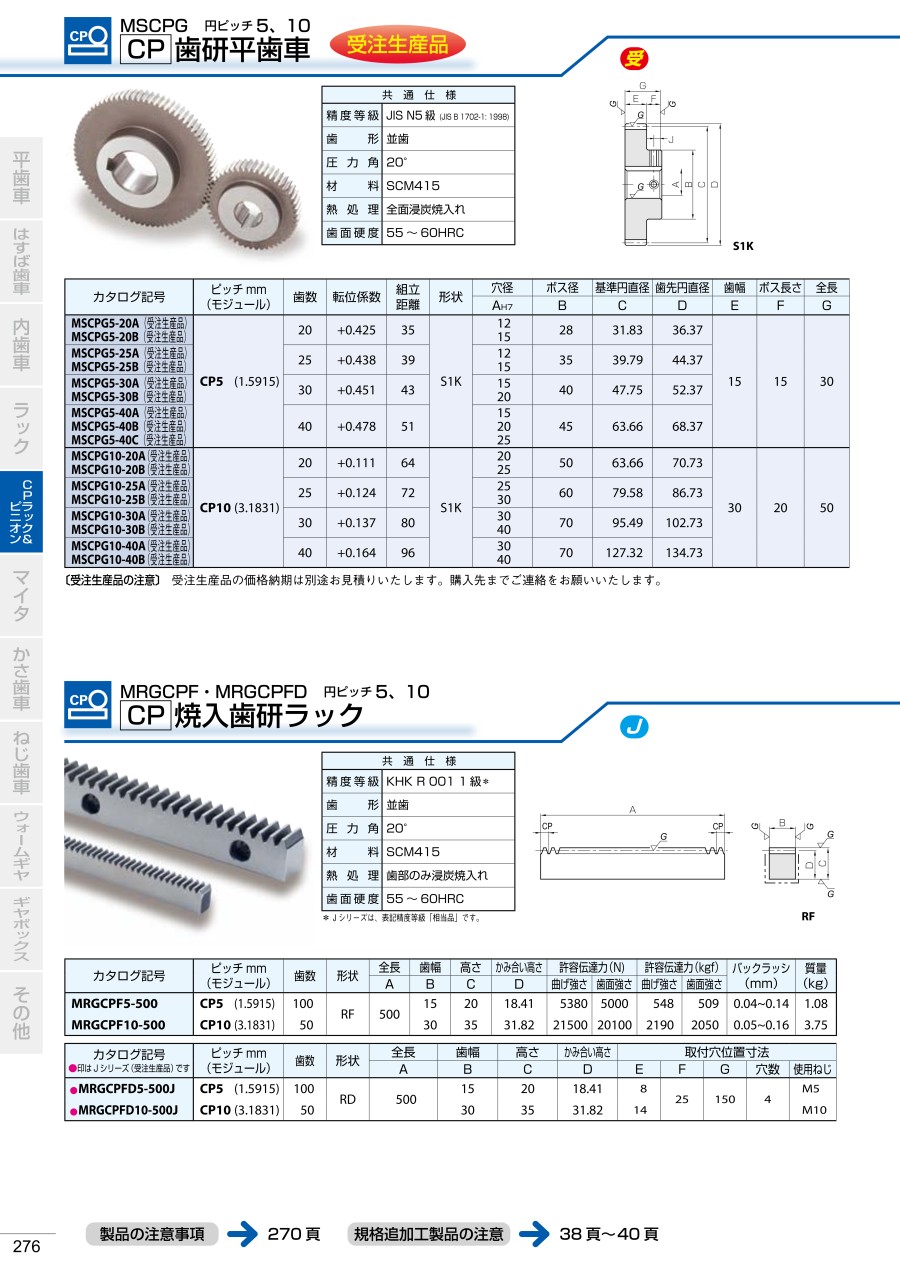

CP焼入歯研ラック MRGCPF・MRGCPFD

外形図

製品仕様

共通仕様

精度等級：KHK R 001 1級
歯面硬度：55～60HRC
歯形：並歯
表面処理：なし
圧力角：20°
歯面仕上げ：研削
材料：SCM415
歯研基準面：底面
熱処理：歯部のみ浸炭焼入
追加工：可能

• ※ Jシリーズは、表記精度等級「相当品」です。

規格表

型番	ピッチmm （モジュール）	歯数	形状	全長 A	歯幅 B	高さ C	かみ合い高さ D	取付穴高さ E	取付穴位置 F	取付穴ピッチ G	取付穴数	使用ねじ	座ぐり深さ H	座ぐり径 I	キリ穴径 J	許容曲げ強さ （kgf）	許容歯面強さ （kgf）	質量 （kg）
MRGCPF5-500	CP5（1.5915）	100	RF	500	15	20	18.41									548	509	1.08
MRGCPF10-500	CP10（3.1831）	50	RF	500	30	35	31.82									2190	2050	3.75
●MRGCPFD5-500J	CP5（1.5915）	100	RD	500	15	20	18.41	8	25	150	4	M5	6	10	6	548	509	1.06
●MRGCPFD10-500J	CP10（3.1831）	50	RD	500	30	35	31.82	14	25	150	4	M10	10.8	17.5	11	2190	2050	3.61

注意・禁止事項

製品特性上の注意

1. 1.表記の許容伝達力は任意の使用条件で計算した参考値です。詳細については注意事項（デジタルカタログ）をご参照ください。
2. 2.ラックのバックラッシは、使用する相手ピニオンによって異なるため、「ラック単体のバックラッシ（歯厚減少量）」及び相手ピニオンのバックラッシから算出してください。

追加工上の注意

1. 1.CPラック＆ピニオンを追加工するときは注意事項の「追加工するときの注意」をご覧の上、安全面に注意して加工してください。
2. 2.形状図に記載の-・・-線部は防炭処理を施しているため追加工が可能です。ただし、両端面は防炭処理を施していないため、吊りタップなどの加工はできません。
