小原歯車工業

PG ウォームホイール

Name: PG ウォームホイール
Brand: 小原歯車工業
SKU: 221004937479
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,166円～6,958円

税込単価: 1,283円～7,654円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SW ウォーム

4.8

通常価格(税別)： 972円 (税込価格：1,069円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

CG ウォームホイール

通常価格(税別)： 1,681円 (税込価格：1,849円)

通常出荷日：在庫品1日目

MC901、KHK5級、食品機械にも使用なウォームギア。【特長】・軽くて滑りに...

詳細情報を確認する

種類
ホイール
材料
MC901
熱処理
なし
精度等級
KHK W 002 5級
歯研
なし
ねじれ方向
R

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報

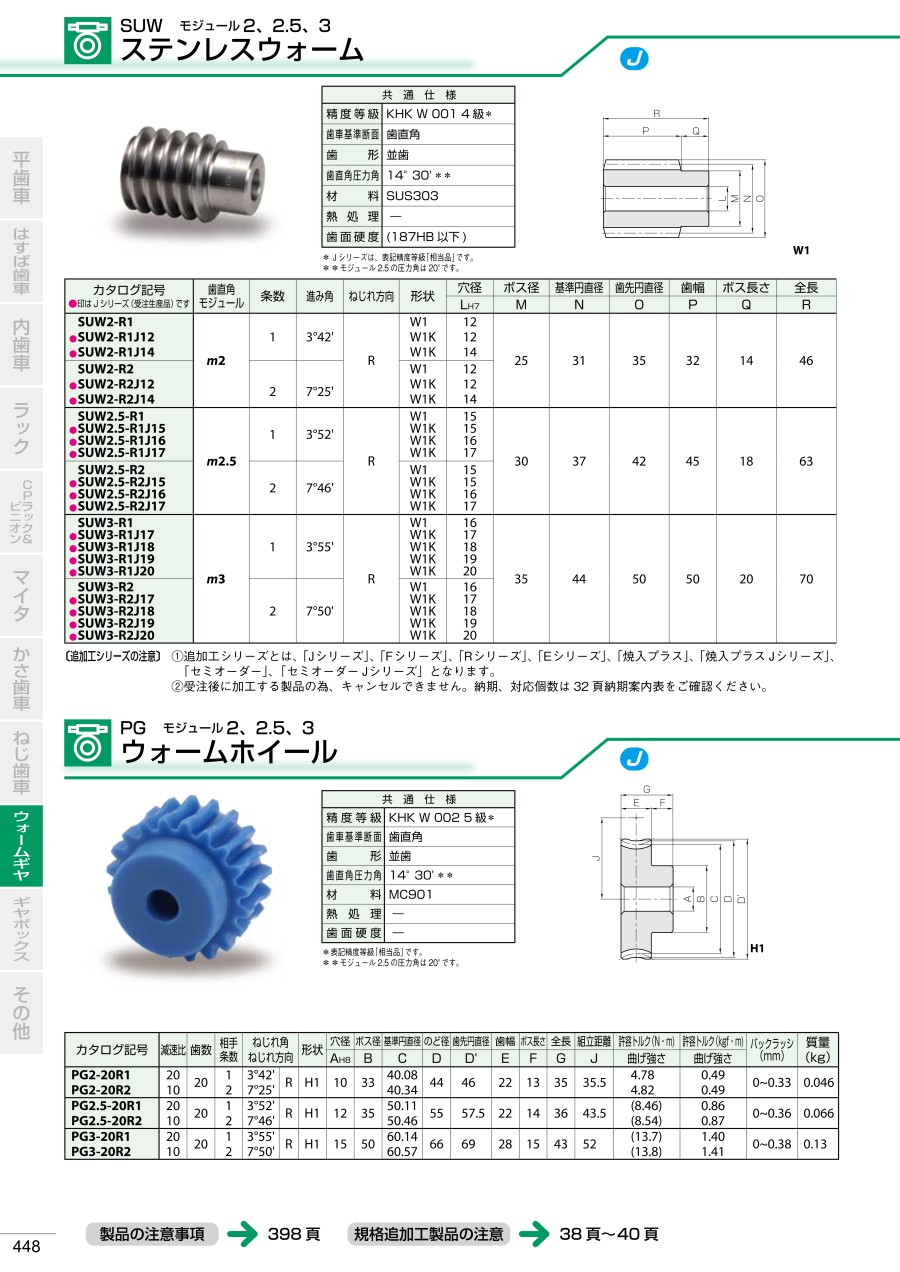

カタログ

商品情報

外形図

H1の寸法図

H1Tの寸法図

H1Kの寸法図

製品仕様

共通仕様
精度等級	KHK W 002 5級	表面処理	なし
歯車基準断面	歯直角	歯面仕上げ	切削
歯形	並歯	歯切基準面	穴
材料	MC901	追加工	可能
熱処理	なし

本製品は、表記精度等級「相当品」

規格表

型番	減速比	歯直角モジュール	歯直角圧力角	歯数	相手条数	ねじれ角	ねじれ方向	形状	穴径 A	ボス径 B	基準円直径 C	のど径 D	歯先円直径 D'
PG1-20R1	20	1	20°	20	1	3°35′	R	H1	6	16	20.04	22	23
●PG1-20R1J6	20	1	20°	20	1	3°35′	R	H1T	6	16	20.04	22	23
PG1-20R2	10	1	20°	20	2	7°11′	R	H1	6	16	20.16	22	23
●PG1-20R2J6	10	1	20°	20	2	7°11′	R	H1T	6	16	20.16	22	23
PG1-30R1	30	1	20°	30	1	3°35′	R	H1	6	20	30.06	32	33
●PG1-30R1J6	30	1	20°	30	1	3°35′	R	H1T	6	20	30.06	32	33
●PG1-30R1J8	30	1	20°	30	1	3°35′	R	H1T	8	20	30.06	32	33
PG1-40R1	40	1	20°	40	1	3°35′	R	H1	8	26	40.08	42	43
●PG1-40R1J8	40	1	20°	40	1	3°35′	R	H1T	8	26	40.08	42	43
●PG1-40R1J10	40	1	20°	40	1	3°35′	R	H1K	10	26	40.08	42	43
●PG1-40R1J12	40	1	20°	40	1	3°35′	R	H1K	12	26	40.08	42	43
PG1-50R1	50	1	20°	50	1	3°35′	R	H1	8	30	50.1	52	53
●PG1-50R1J8	50	1	20°	50	1	3°35′	R	H1T	8	30	50.1	52	53
●PG1-50R1J10	50	1	20°	50	1	3°35′	R	H1K	10	30	50.1	52	53
●PG1-50R1J12	50	1	20°	50	1	3°35′	R	H1K	12	30	50.1	52	53
●PG1-50R1J14	50	1	20°	50	1	3°35′	R	H1K	14	30	50.1	52	53
●PG1-50R1J15	50	1	20°	50	1	3°35′	R	H1K	15	30	50.1	52	53
●PG1-50R1J16	50	1	20°	50	1	3°35′	R	H1K	16	30	50.1	52	53
●PG1-50R1J17	50	1	20°	50	1	3°35′	R	H1K	17	30	50.1	52	53
PG1.5-20R1	20	1.5	20°	20	1	3°26′	R	H1	8	22	30.05	33	34.5
●PG1.5-20R1J8	20	1.5	20°	20	1	3°26′	R	H1T	8	22	30.05	33	34.5
●PG1.5-20R1J10	20	1.5	20°	20	1	3°26′	R	H1K	10	22	30.05	33	34.5
PG1.5-20R2	10	1.5	20°	20	2	6°54′	R	H1	8	22	30.22	33	34.5
●PG1.5-20R2J8	10	1.5	20°	20	2	6°54′	R	H1T	8	22	30.22	33	34.5
●PG1.5-20R2J10	10	1.5	20°	20	2	6°54′	R	H1K	10	22	30.22	33	34.5
PG2-20R1	20	2	14°30′	20	1	3°42′	R	H1	10	33	40.08	44	46
●PG2-20R1J10	20	2	14°30′	20	1	3°42′	R	H1K	10	33	40.08	44	46
●PG2-20R1J12	20	2	14°30′	20	1	3°42′	R	H1K	12	33	40.08	44	46
●PG2-20R1J14	20	2	14°30′	20	1	3°42′	R	H1K	14	33	40.08	44	46
●PG2-20R1J15	20	2	14°30′	20	1	3°42′	R	H1K	15	33	40.08	44	46
●PG2-20R1J16	20	2	14°30′	20	1	3°42′	R	H1K	16	33	40.08	44	46
●PG2-20R1J17	20	2	14°30′	20	1	3°42′	R	H1K	17	33	40.08	44	46
PG2-20R2	10	2	14°30′	20	2	7°25′	R	H1	10	33	40.34	44	46
●PG2-20R2J10	10	2	14°30′	20	2	7°25′	R	H1K	10	33	40.34	44	46
●PG2-20R2J12	10	2	14°30′	20	2	7°25′	R	H1K	12	33	40.34	44	46
●PG2-20R2J14	10	2	14°30′	20	2	7°25′	R	H1K	14	33	40.34	44	46
●PG2-20R2J15	10	2	14°30′	20	2	7°25′	R	H1K	15	33	40.34	44	46
●PG2-20R2J16	10	2	14°30′	20	2	7°25′	R	H1K	16	33	40.34	44	46
●PG2-20R2J17	10	2	14°30′	20	2	7°25′	R	H1K	17	33	40.34	44	46
PG2.5-20R1	20	2.5	20°	20	1	3°52′	R	H1	12	35	50.11	55	57.5
●PG2.5-20R1J12	20	2.5	20°	20	1	3°52′	R	H1K	12	35	50.11	55	57.5
●PG2.5-20R1J14	20	2.5	20°	20	1	3°52′	R	H1K	14	35	50.11	55	57.5
●PG2.5-20R1J15	20	2.5	20°	20	1	3°52′	R	H1K	15	35	50.11	55	57.5
●PG2.5-20R1J16	20	2.5	20°	20	1	3°52′	R	H1K	16	35	50.11	55	57.5
●PG2.5-20R1J17	20	2.5	20°	20	1	3°52′	R	H1K	17	35	50.11	55	57.5
●PG2.5-20R1J18	20	2.5	20°	20	1	3°52′	R	H1K	18	35	50.11	55	57.5
●PG2.5-20R1J19	20	2.5	20°	20	1	3°52′	R	H1K	19	35	50.11	55	57.5
PG2.5-20R2	10	2.5	20°	20	2	7°46′	R	H1	12	35	50.46	55	57.5
●PG2.5-20R2J12	10	2.5	20°	20	2	7°46′	R	H1K	12	35	50.46	55	57.5
●PG2.5-20R2J14	10	2.5	20°	20	2	7°46′	R	H1K	14	35	50.46	55	57.5
●PG2.5-20R2J15	10	2.5	20°	20	2	7°46′	R	H1K	15	35	50.46	55	57.5
●PG2.5-20R2J16	10	2.5	20°	20	2	7°46′	R	H1K	16	35	50.46	55	57.5
●PG2.5-20R2J17	10	2.5	20°	20	2	7°46′	R	H1K	17	35	50.46	55	57.5
●PG2.5-20R2J18	10	2.5	20°	20	2	7°46′	R	H1K	18	35	50.46	55	57.5
●PG2.5-20R2J19	10	2.5	20°	20	2	7°46′	R	H1K	19	35	50.46	55	57.5
PG3-20R1	20	3	14°30′	20	1	3°55′	R	H1	15	50	60.14	66	69
●PG3-20R1J15	20	3	14°30′	20	1	3°55′	R	H1K	15	50	60.14	66	69
●PG3-20R1J16	20	3	14°30′	20	1	3°55′	R	H1K	16	50	60.14	66	69
●PG3-20R1J17	20	3	14°30′	20	1	3°55′	R	H1K	17	50	60.14	66	69
●PG3-20R1J18	20	3	14°30′	20	1	3°55′	R	H1K	18	50	60.14	66	69
●PG3-20R1J19	20	3	14°30′	20	1	3°55′	R	H1K	19	50	60.14	66	69
●PG3-20R1J20	20	3	14°30′	20	1	3°55′	R	H1K	20	50	60.14	66	69
●PG3-20R1J22	20	3	14°30′	20	1	3°55′	R	H1K	22	50	60.14	66	69
●PG3-20R1J25	20	3	14°30′	20	1	3°55′	R	H1K	25	50	60.14	66	69
●PG3-20R1J28	20	3	14°30′	20	1	3°55′	R	H1K	28	50	60.14	66	69
●PG3-20R1J30	20	3	14°30′	20	1	3°55′	R	H1K	30	50	60.14	66	69
PG3-20R2	10	3	14°30′	20	2	7°50′	R	H1	15	50	60.57	66	69
●PG3-20R2J15	10	3	14°30′	20	2	7°50′	R	H1K	15	50	60.57	66	69
●PG3-20R2J16	10	3	14°30′	20	2	7°50′	R	H1K	16	50	60.57	66	69
●PG3-20R2J17	10	3	14°30′	20	2	7°50′	R	H1K	17	50	60.57	66	69
●PG3-20R2J18	10	3	14°30′	20	2	7°50′	R	H1K	18	50	60.57	66	69
●PG3-20R2J19	10	3	14°30′	20	2	7°50′	R	H1K	19	50	60.57	66	69
●PG3-20R2J20	10	3	14°30′	20	2	7°50′	R	H1K	20	50	60.57	66	69
●PG3-20R2J22	10	3	14°30′	20	2	7°50′	R	H1K	22	50	60.57	66	69
●PG3-20R2J25	10	3	14°30′	20	2	7°50′	R	H1K	25	50	60.57	66	69
●PG3-20R2J28	10	3	14°30′	20	2	7°50′	R	H1K	28	50	60.57	66	69
●PG3-20R2J30	10	3	14°30′	20	2	7°50′	R	H1K	30	50	60.57	66	69

型番	歯幅 E	全長 G	組立距離 J	キーみぞ幅	キーみぞ深さ	ねじ穴サイズ	ねじ穴位置 L	許容曲げ強さ（kgf・m）	バックラッシ上限（mm）	質量（kg）
PG1-20R1	10	20	18					0.06	0.28	0.0058
●PG1-20R1J6	10	20	18			M4	5	0.06	0.28	0.0056
PG1-20R2	10	20	18					0.06	0.28	0.0058
●PG1-20R2J6	10	20	18			M4	5	0.06	0.28	0.0056
PG1-30R1	10	20	23					0.1	0.28	0.012
●PG1-30R1J6	10	20	23			M4	5	0.1	0.28	0.012
●PG1-30R1J8	10	20	23			M5	5	0.1	0.28	0.011
PG1-40R1	10	20	28					0.15	0.28	0.021
●PG1-40R1J8	10	20	28			M5	5	0.15	0.28	0.020
●PG1-40R1J10	10	20	28	4	1.8	M4	5	0.15	0.28	0.019
●PG1-40R1J12	10	20	28	4	1.8	M4	5	0.15	0.28	0.019
PG1-50R1	10	20	33					0.2	0.28	0.031
●PG1-50R1J8	10	20	33			M5	5	0.2	0.28	0.031
●PG1-50R1J10	10	20	33	4	1.8	M4	5	0.2	0.28	0.030
●PG1-50R1J12	10	20	33	4	1.8	M4	5	0.2	0.28	0.029
●PG1-50R1J14	10	20	33	5	2.3	M4	5	0.2	0.28	0.028
●PG1-50R1J15	10	20	33	5	2.3	M4	5	0.2	0.28	0.027
●PG1-50R1J16	10	20	33	5	2.3	M4	5	0.2	0.28	0.027
●PG1-50R1J17	10	20	33	5	2.3	M4	5	0.2	0.28	0.026
PG1.5-20R1	12	22	27.5					0.17	0.3	0.014
●PG1.5-20R1J8	12	22	27.5			M5	5	0.17	0.3	0.014
●PG1.5-20R1J10	12	22	27.5	4	1.8	M4	5	0.17	0.3	0.013
PG1.5-20R2	12	22	27.5					0.17	0.3	0.014
●PG1.5-20R2J8	12	22	27.5			M5	5	0.17	0.3	0.014
●PG1.5-20R2J10	12	22	27.5	4	1.8	M4	5	0.17	0.3	0.013
PG2-20R1	22	35	35.5					0.49	0.33	0.046
●PG2-20R1J10	22	35	35.5	4	1.8	M4	6.5	0.49	0.33	0.045
●PG2-20R1J12	22	35	35.5	4	1.8	M4	6.5	0.49	0.33	0.043
●PG2-20R1J14	22	35	35.5	5	2.3	M4	6.5	0.49	0.33	0.041
●PG2-20R1J15	22	35	35.5	5	2.3	M4	6.5	0.49	0.33	0.040
●PG2-20R1J16	22	35	35.5	5	2.3	M4	6.5	0.49	0.33	0.040
●PG2-20R1J17	22	35	35.5	5	2.3	M4	6.5	0.49	0.33	0.038
PG2-20R2	22	35	35.5					0.49	0.33	0.046
●PG2-20R2J10	22	35	35.5	4	1.8	M4	6.5	0.49	0.33	0.045
●PG2-20R2J12	22	35	35.5	4	1.8	M4	6.5	0.49	0.33	0.043
●PG2-20R2J14	22	35	35.5	5	2.3	M4	6.5	0.49	0.33	0.041
●PG2-20R2J15	22	35	35.5	5	2.3	M4	6.5	0.49	0.33	0.040
●PG2-20R2J16	22	35	35.5	5	2.3	M4	6.5	0.49	0.33	0.040
●PG2-20R2J17	22	35	35.5	5	2.3	M4	6.5	0.49	0.33	0.038
PG2.5-20R1	22	36	43.5					0.86	0.36	0.066
●PG2.5-20R1J12	22	36	43.5	4	1.8	M4	7	0.86	0.36	0.066
●PG2.5-20R1J14	22	36	43.5	5	2.3	M4	7	0.86	0.36	0.064
●PG2.5-20R1J15	22	36	43.5	5	2.3	M4	7	0.86	0.36	0.063
●PG2.5-20R1J16	22	36	43.5	5	2.3	M4	7	0.86	0.36	0.062
●PG2.5-20R1J17	22	36	43.5	5	2.3	M4	7	0.86	0.36	0.061
●PG2.5-20R1J18	22	36	43.5	6	2.8	M5	7	0.86	0.36	0.059
●PG2.5-20R1J19	22	36	43.5	6	2.8	M5	7	0.86	0.36	0.058
PG2.5-20R2	22	36	43.5					0.87	0.36	0.066
●PG2.5-20R2J12	22	36	43.5	4	1.8	M4	7	0.87	0.36	0.066
●PG2.5-20R2J14	22	36	43.5	5	2.3	M4	7	0.87	0.36	0.064
●PG2.5-20R2J15	22	36	43.5	5	2.3	M4	7	0.87	0.36	0.063
●PG2.5-20R2J16	22	36	43.5	5	2.3	M4	7	0.87	0.36	0.062
●PG2.5-20R2J17	22	36	43.5	5	2.3	M4	7	0.87	0.36	0.061
●PG2.5-20R2J18	22	36	43.5	6	2.8	M5	7	0.87	0.36	0.059
●PG2.5-20R2J19	22	36	43.5	6	2.8	M5	7	0.87	0.36	0.058
PG3-20R1	28	43	52					1.4	0.38	0.13
●PG3-20R1J15	28	43	52	5	2.3	M4*	7.5	1.4	0.38	0.13
●PG3-20R1J16	28	43	52	5	2.3	M4*	7.5	1.4	0.38	0.12
●PG3-20R1J17	28	43	52	5	2.3	M4*	7.5	1.4	0.38	0.12
●PG3-20R1J18	28	43	52	6	2.8	M5	7.5	1.4	0.38	0.12
●PG3-20R1J19	28	43	52	6	2.8	M5	7.5	1.4	0.38	0.12
●PG3-20R1J20	28	43	52	6	2.8	M5	7.5	1.4	0.38	0.12
●PG3-20R1J22	28	43	52	6	2.8	M5	7.5	1.4	0.38	0.12
●PG3-20R1J25	28	43	52	8	3.3	M6	7.5	1.4	0.38	0.11
●PG3-20R1J28	28	43	52	8	3.3	M6	7.5	1.4	0.38	0.10
●PG3-20R1J30	28	43	52	8	3.3	M6	7.5	1.4	0.38	0.099
PG3-20R2	28	43	52					1.41	0.38	0.13
●PG3-20R2J15	28	43	52	5	2.3	M4*	7.5	1.41	0.38	0.13
●PG3-20R2J16	28	43	52	5	2.3	M4*	7.5	1.41	0.38	0.12
●PG3-20R2J17	28	43	52	5	2.3	M4*	7.5	1.41	0.38	0.12
●PG3-20R2J18	28	43	52	6	2.8	M5	7.5	1.41	0.38	0.12
●PG3-20R2J19	28	43	52	6	2.8	M5	7.5	1.41	0.38	0.12
●PG3-20R2J20	28	43	52	6	2.8	M5	7.5	1.41	0.38	0.12
●PG3-20R2J22	28	43	52	6	2.8	M5	7.5	1.41	0.38	0.12
●PG3-20R2J25	28	43	52	8	3.3	M6	7.5	1.41	0.38	0.11
●PG3-20R2J28	28	43	52	8	3.3	M6	7.5	1.41	0.38	0.10
●PG3-20R2J30	28	43	52	8	3.3	M6	7.5	1.41	0.38	0.099

H1、H1T、H1K寸法図と連携

注意・禁止事項

1.ウォームホイールは組立距離に合わせて転位してある。
2.プラスチック歯車は温度や湿度によって材料が伸縮し、穴径（製作時H8）、歯先円直径、バックラッシなどの寸法が変化。
3.表記の許容トルクは任意の使用条件で計算した参考値。（　）付きの数値は、無潤滑での焼付限界滑り速度をオーバーしているため、潤滑して使用する必要あり。

追加工上の注意

1.ウォームギヤを追加工するときは注意事項の「追加工するときの注意」を確認の上、安全面に注意して加工の必要あり。
2.プラスチック歯車は、温度や湿度の影響を受けやすい製品。加工中と加工後の寸法に変化があるので注意。

注意・禁止事項

1.キー溝はJIS B 1301の普通形（Js9）を採用している。
2.製品のねじ穴が長い一部製品（ねじ穴サイズ「*」付製品）には、座グリ加工を施している。また、ねじ穴のある製品には付属品として止めねじが付いている。
3.H1T形状の止めねじによる軸への締結は軽負荷用の締結方法。確実に締結する場合はノックピンを併用が必須。

型番リスト

表示件数

型番

穴径、軸径

(φ)

歯幅

(mm)

歯数

モジュール

条数

ねじれ角

(°)

キー溝

(mm)

ねじ穴位置

(mm)

ねじ穴寸法

(mm)

軸穴仕様

RoHS?

最小発注数量

6	10	20	1	1	3°35′	-	-	-	下穴品	10	1個
6	10	20	1	1	3°35′	-	M4	5	完成品	10	1個
6	10	20	1	2	7°11′	-	-	-	下穴品	10	1個
6	10	20	1	2	7°11′	-	M4	5	完成品	10	1個
6	10	30	1	1	3°35′	-	-	-	下穴品	10	1個
6	10	30	1	1	3°35′	-	M4	5	完成品	10	1個
8	10	30	1	1	3°35′	-	M5	5	完成品	10	1個
8	10	40	1	1	3°35′	-	-	-	下穴品	10	1個
8	10	40	1	1	3°35′	-	M5	5	完成品	10	1個
10	10	40	1	1	3°35′	4×1.8	M4	5	完成品	10	1個
12	10	40	1	1	3°35′	4×1.8	M4	5	完成品	10	1個
8	10	50	1	1	3°35′	-	M5	5	完成品	10	1個
10	10	50	1	1	3°35′	4×1.8	M4	5	完成品	10	1個
12	10	50	1	1	3°35′	4×1.8	M4	5	完成品	10	1個
14	10	50	1	1	3°35′	5×2.3	M4	5	完成品	10	1個
15	10	50	1	1	3°35′	5×2.3	M4	5	完成品	10	1個
16	10	50	1	1	3°35′	5×2.3	M4	5	完成品	10	1個
17	10	50	1	1	3°35′	5×2.3	M4	5	完成品	10	1個
8	12	20	1.5	1	3°26′	-	-	-	下穴品	10	1個
8	12	20	1.5	1	3°26′	-	M5	5	完成品	10	1個
10	12	20	1.5	1	3°26′	4×1.8	M4	5	完成品	10	1個
8	12	20	1.5	2	6°54′	-	-	-	下穴品	10	1個
8	12	20	1.5	2	6°54′	-	M5	5	完成品	10	1個
10	12	20	1.5	2	6°54′	4×1.8	M4	5	完成品	10	1個
10	22	20	2	1	3°42′	-	-	-	下穴品	10	1個
10	22	20	2	1	3°42′	4×1.8	M4	6.5	完成品	10	1個
12	22	20	2	1	3°42′	4×1.8	M4	6.5	完成品	10	1個
14	22	20	2	1	3°42′	5×2.3	M4	6.5	完成品	10	1個
15	22	20	2	1	3°42′	5×2.3	M4	6.5	完成品	10	1個
16	22	20	2	1	3°42′	5×2.3	M4	6.5	完成品	10	1個
17	22	20	2	1	3°42′	5×2.3	M4	6.5	完成品	10	1個
10	22	20	2	2	7°25′	-	-	-	下穴品	10	1個
10	22	20	2	2	7°25′	4×1.8	M4	6.5	完成品	10	1個
12	22	20	2	2	7°25′	4×1.8	M4	6.5	完成品	10	1個
14	22	20	2	2	7°25′	5×2.3	M4	6.5	完成品	10	1個
15	22	20	2	2	7°25′	5×2.3	M4	6.5	完成品	10	1個
16	22	20	2	2	7°25′	5×2.3	M4	6.5	完成品	10	1個
17	22	20	2	2	7°25′	5×2.3	M4	6.5	完成品	10	1個
15	28	20	3	1	3°55′	-	-	-	下穴品	10	1個
15	28	20	3	1	3°55′	5×2.3	M4	7.5	完成品	10	1個
16	28	20	3	1	3°55′	5×2.3	M4	7.5	完成品	10	1個
17	28	20	3	1	3°55′	5×2.3	M4	7.5	完成品	10	1個
18	28	20	3	1	3°55′	6×2.8	M5	7.5	完成品	10	1個
19	28	20	3	1	3°55′	6×2.8	M5	7.5	完成品	10	1個
20	28	20	3	1	3°55′	6×2.8	M5	7.5	完成品	10	1個
22	28	20	3	1	3°55′	6×2.8	M5	7.5	完成品	10	1個
25	28	20	3	1	3°55′	8×3.3	M6	7.5	完成品	10	1個
28	28	20	3	1	3°55′	8×3.3	M6	7.5	完成品	10	1個
30	28	20	3	1	3°55′	8×3.3	M6	7.5	完成品	10	1個
15	28	20	3	2	7°50′	-	-	-	下穴品	10	1個
15	28	20	3	2	7°50′	5×2.3	M4	7.5	完成品	10	1個
16	28	20	3	2	7°50′	5×2.3	M4	7.5	完成品	10	1個
17	28	20	3	2	7°50′	5×2.3	M4	7.5	完成品	10	1個
18	28	20	3	2	7°50′	6×2.8	M5	7.5	完成品	10	1個
19	28	20	3	2	7°50′	6×2.8	M5	7.5	完成品	10	1個
20	28	20	3	2	7°50′	6×2.8	M5	7.5	完成品	10	1個
22	28	20	3	2	7°50′	6×2.8	M5	7.5	完成品	10	1個
25	28	20	3	2	7°50′	8×3.3	M6	7.5	完成品	10	1個
28	28	20	3	2	7°50′	8×3.3	M6	7.5	完成品	10	1個
30	28	20	3	2	7°50′	8×3.3	M6	7.5	完成品	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,282円 ( 1,410円 )	2日目
2,226円 ( 2,449円 )	5日目
1,166円 ( 1,283円 )	在庫品1日目当日出荷可能
2,226円 ( 2,449円 )	5日目
1,698円 ( 1,868円 )	2日目
2,351円 ( 2,586円 )	5日目
3,348円 ( 3,683円 )	16日目
1,814円 ( 1,995円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	5日目
4,217円 ( 4,639円 )	5日目
4,339円 ( 4,773円 )	5日目
2,911円 ( 3,202円 )	7日目
4,540円 ( 4,994円 )	5日目
4,540円 ( 4,994円 )	5日目
4,540円 ( 4,994円 )	5日目
4,540円 ( 4,994円 )	5日目
4,540円 ( 4,994円 )	5日目
4,540円 ( 4,994円 )	5日目
1,687円 ( 1,856円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	5日目
3,979円 ( 4,377円 )	5日目
1,689円 ( 1,858円 )	2日目
2,222円 ( 2,444円 )	5日目
3,970円 ( 4,367円 )	5日目
2,069円 ( 2,276円 )	3日目
3,533円 ( 3,886円 )	5日目
4,814円 ( 5,295円 )	5日目
4,702円 ( 5,172円 )	5日目
4,702円 ( 5,172円 )	5日目
4,702円 ( 5,172円 )	5日目
4,702円 ( 5,172円 )	5日目
2,148円 ( 2,363円 )	2日目
3,533円 ( 3,886円 )	5日目
4,702円 ( 5,172円 )	5日目
4,702円 ( 5,172円 )	5日目
4,702円 ( 5,172円 )	5日目
4,702円 ( 5,172円 )	5日目
4,702円 ( 5,172円 )	5日目
3,504円 ( 3,854円 )	2日目
5,904円 ( 6,494円 )	5日目
6,925円 ( 7,618円 )	5日目
5,997円 ( 6,597円 )	5日目
6,925円 ( 7,618円 )	5日目
6,925円 ( 7,618円 )	5日目
6,958円 ( 7,654円 )	5日目
6,925円 ( 7,618円 )	5日目
6,925円 ( 7,618円 )	5日目
6,925円 ( 7,618円 )	5日目
6,958円 ( 7,654円 )	5日目
3,504円 ( 3,854円 )	2日目
5,794円 ( 6,373円 )	5日目
6,925円 ( 7,618円 )	5日目
6,925円 ( 7,618円 )	5日目
6,925円 ( 7,618円 )	5日目
6,925円 ( 7,618円 )	5日目
6,958円 ( 7,654円 )	5日目
6,925円 ( 7,618円 )	5日目
6,925円 ( 7,618円 )	5日目
6,925円 ( 7,618円 )	5日目
6,925円 ( 7,618円 )	5日目

詳細情報

基本情報

基本情報

MC901、KHK5級、食品機械にも使用なウォームギア。
【特長】
・軽くて滑りに強いMCナイロン製のウォームホイール。
・無潤滑でも使用できる為、食品機械に最適。
・表面処理はなし。
・歯面仕上げは切削。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械および食品機械に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PG ウォームホイールのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

修理用

満足度：5.02023/03/23

機械（設備）の修理用に購入しました。取り付け作業等にも問題なくて良かったと思います。機能についても、機械の修理以前の状態...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q加工後に寸法変化してしまいます。

プラスチック歯車は、温度や湿度の影響を受けやすい製品です。加工中と加工後の寸法に変化がありますのでご注意ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 PG ウォームホイール	AGF ウォームホイール	CG ウォームホイール	BG ウォームホイール	AG ウォームホイール	SW ウォーム
メーカー	小原歯車工業	小原歯車工業	小原歯車工業	小原歯車工業	小原歯車工業	小原歯車工業
通常価格	1,166円-	7,143円 -	1,681円 -	1,544円 -	1,775円 -	972円 -
通常出荷日	在庫品1日目〜	2日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	ホイール	ホイール	ホイール	ホイール	ホイール	ウォーム
材料	MC901	CAC702	FC200	CAC502	CAC702	S45C
熱処理	なし	なし	なし	なし	なし	なし
精度等級	KHK W 002 5級	KHK W 002 2級	KHK W 002 4級	KHK W 002 4級	KHK W 002 2級	KHK W 001 4級
歯研	なし	なし	なし	なし	なし	なし
