SUW ステンレスウォーム
- 通常単価(税別)
- 1,928円～14,885円
- 税込単価
- 2,121円～16,374円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
SUS303でKHK4級の錆を嫌うところに利用可能なウォームギア。【特長】・錆に強いステンレス製のウォ...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が27型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
W2
W1
W1T
W1K

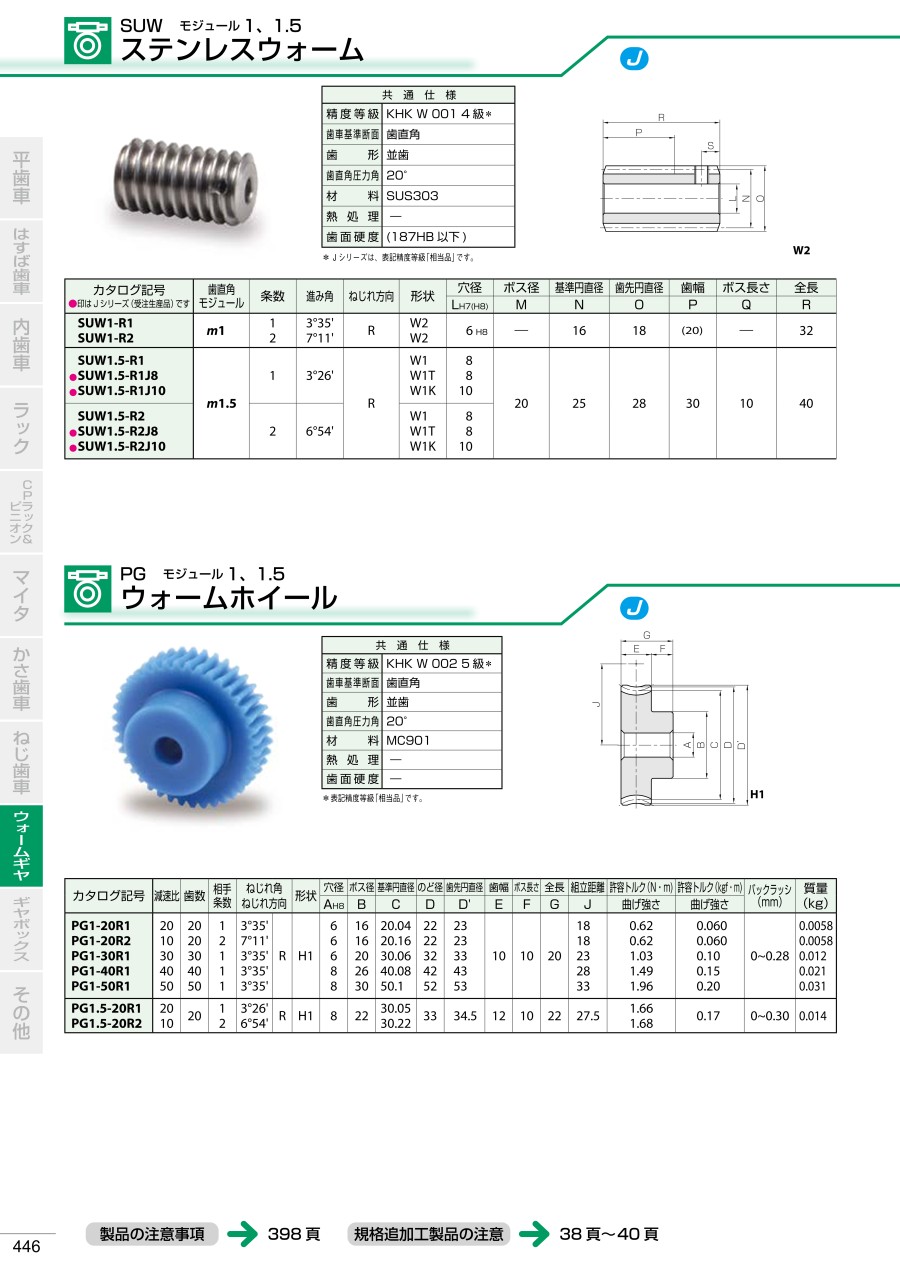

製品仕様
| 共通仕槎 | |||
|---|---|---|---|
| 精度等級 | KHK W001 4級 | 歯面硬度 | (187HB 以下) |
| 歯車基準断面 | 歯直角 | 表面処理 | なし |
| 歯形 | 並歯 | 歯面仕上げ | 切削 |
| 材料 | SUS303 | 歯切基準面 | 穴(H7) |
| 熱処理 | なし | 追加工 | 可能 |
Jシリーズは、表記精度等級「相当品」
規格表
| カタログ記号 | 歯直角 モジュール | 歯直角 圧力角 | 条数 | 進み角 | ねじれ 方向 | 形状 | 穴径 L | ボス径 M | 基準円直径 N | 歯先円直径 O | 歯幅 P | ボス長さ(右) Q | 全長 R | キーみぞ 幅 | キーみぞ 深さ | ねじ穴 サイズ | ねじ穴位置 S | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUW0.5-R1 | 0.5 | 20° | 1 | 2°36′ | R | W2 | 5 | 11 | 12 | (10) | 18 | M3 | 3 | 0.010 | ||||
| SUW0.5-R2 | 0.5 | 20° | 2 | 5°13′ | R | W2 | 5 | 11 | 12 | (10) | 18 | M3 | 3 | 0.010 | ||||
| SUW0.8-R1 | 0.8 | 20° | 1 | 3°17′ | R | W2 | 6 | 14 | 15.6 | (18) | 30 | M4 | 5 | 0.029 | ||||
| SUW0.8-R2 | 0.8 | 20° | 2 | 6°34′ | R | W2 | 6 | 14 | 15.6 | (18) | 30 | M4 | 5 | 0.029 | ||||
| SUW1-R1 | 1 | 20° | 1 | 3°35′ | R | W2 | 6 | 16 | 18 | (20) | 32 | M4 | 5 | 0.042 | ||||
| SUW1-R2 | 1 | 20° | 2 | 7°11′ | R | W2 | 6 | 16 | 18 | (20) | 32 | M4 | 5 | 0.042 | ||||
| SUW1.5-R1 | 1.5 | 20° | 1 | 3°26′ | R | W1 | 8 | 20 | 25 | 28 | 30 | 10 | 40 | 0.12 | ||||
| SUW1.5-R1J8 | 1.5 | 20° | 1 | 3°26′ | R | W1T | 8 | 20 | 25 | 28 | 30 | 10 | 40 | M5 | 5 | 0.12 | ||
| SUW1.5-R1J10 | 1.5 | 20° | 1 | 3°26′ | R | W1K | 10 | 20 | 25 | 28 | 30 | 10 | 40 | 4 | 1.8 | M4 | 5 | 0.11 |
| SUW1.5-R2 | 1.5 | 20° | 2 | 6°54′ | R | W1 | 8 | 20 | 25 | 28 | 30 | 10 | 40 | 0.12 | ||||
| SUW1.5-R2J8 | 1.5 | 20° | 2 | 6°54′ | R | W1T | 8 | 20 | 25 | 28 | 30 | 10 | 40 | M5 | 5 | 0.12 | ||
| SUW1.5-R2J10 | 1.5 | 20° | 2 | 6°54′ | R | W1K | 10 | 20 | 25 | 28 | 30 | 10 | 40 | 4 | 1.8 | M4 | 5 | 0.11 |
| SUW2-R1 | 2 | 14°30′ | 1 | 3°42′ | R | W1 | 12 | 25 | 31 | 35 | 32 | 14 | 46 | 0.20 | ||||
| SUW2-R1J12 | 2 | 14°30′ | 1 | 3°42′ | R | W1K | 12 | 25 | 31 | 35 | 32 | 14 | 46 | 4 | 1.8 | M4 | 7 | 0.20 |
| SUW2-R1J14 | 2 | 14°30′ | 1 | 3°42′ | R | W1K | 14 | 25 | 31 | 35 | 32 | 14 | 46 | 5 | 2.3 | M4 | 7 | 0.18 |
| SUW2-R2 | 2 | 14°30′ | 2 | 7°25′ | R | W1 | 12 | 25 | 31 | 35 | 32 | 14 | 46 | 0.20 | ||||
| SUW2-R2J12 | 2 | 14°30′ | 2 | 7°25′ | R | W1K | 12 | 25 | 31 | 35 | 32 | 14 | 46 | 4 | 1.8 | M4 | 7 | 0.20 |
| SUW2-R2J14 | 2 | 14°30′ | 2 | 7°25′ | R | W1K | 14 | 25 | 31 | 35 | 32 | 14 | 46 | 5 | 2.3 | M4 | 7 | 0.18 |
| SUW2.5-R1 | 2.5 | 20° | 1 | 3°52′ | R | W1 | 15 | 30 | 37 | 42 | 45 | 18 | 63 | 0.39 | ||||
| SUW2.5-R1J15 | 2.5 | 20° | 1 | 3°52′ | R | W1K | 15 | 30 | 37 | 42 | 45 | 18 | 63 | 5 | 2.3 | M4 | 9 | 0.38 |
| SUW2.5-R1J16 | 2.5 | 20° | 1 | 3°52′ | R | W1K | 16 | 30 | 37 | 42 | 45 | 18 | 63 | 5 | 2.3 | M4 | 9 | 0.37 |
| SUW2.5-R1J17 | 2.5 | 20° | 1 | 3°52′ | R | W1K | 17 | 30 | 37 | 42 | 45 | 18 | 63 | 5 | 2.3 | M4 | 9 | 0.36 |
| SUW2.5-R2 | 2.5 | 20° | 2 | 7°46′ | R | W1 | 15 | 30 | 37 | 42 | 45 | 18 | 63 | 0.39 | ||||
| SUW2.5-R2J15 | 2.5 | 20° | 2 | 7°46′ | R | W1K | 15 | 30 | 37 | 42 | 45 | 18 | 63 | 5 | 2.3 | M4 | 9 | 0.38 |
| SUW2.5-R2J16 | 2.5 | 20° | 2 | 7°46′ | R | W1K | 16 | 30 | 37 | 42 | 45 | 18 | 63 | 5 | 2.3 | M4 | 9 | 0.37 |
| SUW2.5-R2J17 | 2.5 | 20° | 2 | 7°46′ | R | W1K | 17 | 30 | 37 | 42 | 45 | 18 | 63 | 5 | 2.3 | M4 | 9 | 0.36 |
| SUW3-R1 | 3 | 14°30′ | 1 | 3°55′ | R | W1 | 16 | 35 | 44 | 50 | 50 | 20 | 70 | 0.63 | ||||
| SUW3-R1J17 | 3 | 14°30′ | 1 | 3°55′ | R | W1K | 17 | 35 | 44 | 50 | 50 | 20 | 70 | 5 | 2.3 | M4 | 10 | 0.61 |
| SUW3-R1J18 | 3 | 14°30′ | 1 | 3°55′ | R | W1K | 18 | 35 | 44 | 50 | 50 | 20 | 70 | 6 | 2.8 | M5 | 10 | 0.59 |
| SUW3-R1J19 | 3 | 14°30′ | 1 | 3°55′ | R | W1K | 19 | 35 | 44 | 50 | 50 | 20 | 70 | 6 | 2.8 | M5 | 10 | 0.58 |
| SUW3-R1J20 | 3 | 14°30′ | 1 | 3°55′ | R | W1K | 20 | 35 | 44 | 50 | 50 | 20 | 70 | 6 | 2.8 | M5 | 10 | 0.56 |
| SUW3-R2 | 3 | 14°30′ | 2 | 7°50′ | R | W1 | 16 | 35 | 44 | 50 | 50 | 20 | 70 | 0.63 | ||||
| SUW3-R2J17 | 3 | 14°30′ | 2 | 7°50′ | R | W1K | 17 | 35 | 44 | 50 | 50 | 20 | 70 | 5 | 2.3 | M4 | 10 | 0.61 |
| SUW3-R2J18 | 3 | 14°30′ | 2 | 7°50′ | R | W1K | 18 | 35 | 44 | 50 | 50 | 20 | 70 | 6 | 2.8 | M5 | 10 | 0.59 |
| SUW3-R2J19 | 3 | 14°30′ | 2 | 7°50′ | R | W1K | 19 | 35 | 44 | 50 | 50 | 20 | 70 | 6 | 2.8 | M5 | 10 | 0.58 |
| SUW3-R2J20 | 3 | 14°30′ | 2 | 7°50′ | R | W1K | 20 | 35 | 44 | 50 | 50 | 20 | 70 | 6 | 2.8 | M5 | 10 | 0.56 |
追加工
| 元製品 | 製品名 | 歯直角 モジュール | 条数 | 進み角 | ねじれ方向 | 形状 | 穴径 | ボス径 | 基準円直径 | 歯先円直径 | 歯幅 | ボス長さ | 全長 | キー溝 | ねじ穴 | 質量 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 幅×深さ | サイズ | S | |||||||||||||||
| SUW1.5-R1 | SUW1.5-R1J8 | 1.5 | 1 | 3°26′ | R | W1T | 8 | 20 | 25 | 28 | 30 | 10 | 40 | - | M5 | 5 | 0.12 |
| SUW1.5-R1 | SUW1.5-R1J10 | 1.5 | 1 | 3°26′ | R | W1K | 10 | 20 | 25 | 28 | 30 | 10 | 40 | 4×1.8 | M4 | 5 | 0.11 |
| SUW1.5-R1 | SUW1.5-R2J8 | 1.5 | 1 | 3°26′ | R | W1T | 8 | 20 | 25 | 28 | 30 | 10 | 40 | - | M5 | 5 | 0.12 |
| SUW1.5-R1 | SUW1.5-R2J10 | 1.5 | 1 | 3°26′ | R | W1K | 10 | 20 | 25 | 28 | 30 | 10 | 40 | 4×1.8 | M4 | 5 | 0.11 |
| SUW2-R1 | SUW2-R1J12 | 2 | 1 | 3°42′ | R | W1K | 12 | 25 | 31 | 35 | 32 | 14 | 46 | 4×1.8 | M4 | 7 | 0.20 |
| SUW2-R1 | SUW2-R1J14 | 2 | 1 | 3°42′ | R | W1K | 14 | 25 | 31 | 35 | 32 | 14 | 46 | 5×2.3 | M4 | 7 | 0.18 |
| SUW2-R2 | SUW2-R2J12 | 2 | 2 | 7°25′ | R | W1K | 12 | 25 | 31 | 35 | 32 | 14 | 46 | 4×1.8 | M4 | 7 | 0.20 |
| SUW2-R2 | SUW2-R2J14 | 2 | 2 | 7°25′ | R | W1K | 14 | 25 | 31 | 35 | 32 | 14 | 46 | 5×2.3 | M4 | 7 | 0.18 |
| SUW2.5-R1 | SUW2.5-R1J15 | 2.5 | 1 | 3°52′ | R | W1K | 15 | 30 | 37 | 42 | 45 | 18 | 63 | 5×2.3 | M4 | 9 | 0.38 |
| SUW2.5-R1 | SUW2.5-R1J16 | 2.5 | 1 | 3°52′ | R | W1K | 16 | 30 | 37 | 42 | 45 | 18 | 63 | 5×2.3 | M4 | 9 | 0.37 |
| SUW2.5-R1 | SUW2.5-R1J17 | 2.5 | 1 | 3°52′ | R | W1K | 17 | 30 | 37 | 42 | 45 | 18 | 63 | 5×2.3 | M4 | 9 | 0.36 |
| SUW2.5-R2 | SUW2.5-R2J17 | 2.5 | 2 | 7°46′ | R | W1K | 17 | 30 | 37 | 42 | 45 | 18 | 63 | 5×2.3 | M4 | 9 | 0.36 |
| SUW2.5-R2 | SUW2.5-R2J15 | 2.5 | 2 | 7°46′ | R | W1K | 15 | 30 | 37 | 42 | 45 | 18 | 63 | 5×2.3 | M4 | 9 | 0.38 |
| SUW2.5-R2 | SUW2.5-R2J16 | 2.5 | 2 | 7°46′ | R | W1K | 16 | 30 | 37 | 42 | 45 | 18 | 63 | 5×2.3 | M4 | 9 | 0.37 |
| SUW3-R1 | SUW3-R1J17 | 3 | 1 | 3°55′ | R | W1K | 17 | 35 | 44 | 50 | 50 | 20 | 70 | 5×2.3 | M4 | 10 | 0.61 |
| SUW3-R1 | SUW3-R1J18 | 3 | 1 | 3°55′ | R | W1K | 18 | 35 | 44 | 50 | 50 | 20 | 70 | 6×2.8 | M5 | 10 | 0.59 |
| SUW3-R1 | SUW3-R1J19 | 3 | 1 | 3°55′ | R | W1K | 19 | 35 | 44 | 50 | 50 | 20 | 70 | 6×2.8 | M5 | 10 | 0.58 |
| SUW3-R1 | SUW3-R1J20 | 3 | 1 | 3°55′ | R | W1K | 20 | 35 | 44 | 50 | 50 | 20 | 70 | 6×2.8 | M5 | 10 | 0.56 |
| SUW3-R2 | SUW3-R2J17 | 3 | 2 | 7°50′ | R | W1K | 17 | 35 | 44 | 50 | 50 | 20 | 70 | 5×2.3 | M4 | 10 | 0.61 |
| SUW3-R2 | SUW3-R2J18 | 3 | 2 | 7°50′ | R | W1K | 18 | 35 | 44 | 50 | 50 | 20 | 70 | 6×2.8 | M5 | 10 | 0.59 |
| SUW3-R2 | SUW3-R2J19 | 3 | 2 | 7°50′ | R | W1K | 19 | 35 | 44 | 50 | 50 | 20 | 70 | 6×2.8 | M5 | 10 | 0.58 |
| SUW3-R2 | SUW3-R2J20 | 3 | 2 | 7°50′ | R | W1K | 20 | 35 | 44 | 50 | 50 | 20 | 70 | 6×2.8 | M5 | 10 | 0.56 |
使用例
使用方法・使用事例
一般工業用
注意・禁止事項
注意・禁止事項
- 1.キー溝はJIS B 1301の普通形（Js9）を採用している。また、ねじ穴のある製品には付属品として止めねじが付いている。
注意・禁止事項
- 1.W2形状の製品には止めねじが付属されている。相手ホイールは止めねじと干渉しないようにセット。
- 2.軸方向力（スラスト）が発生する。
- 3.穴径がφ4（直径4mm）以下の穴径公差はH8。また、穴径φ5（直径5mm）又はφ6（直径6mm）で穴長さ（全長）が穴径の3倍以上もH8となる。
追加工上の注意
- 1.ウォームギヤを追加工するときは注意事項の「追加工するときの注意」を確認の上、安全面に注意して加工する必要あり。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,928円 ( 2,121円 ) | 在庫品1日目当日出荷可能 |
1,931円 ( 2,124円 ) | 在庫品1日目当日出荷可能 |
2,801円 ( 3,081円 ) | 2日目 |
3,265円 ( 3,592円 ) | 在庫品1日目当日出荷可能 |
3,265円 ( 3,592円 ) | 2日目 |
4,002円 ( 4,402円 ) | 2日目 |
4,953円 ( 5,448円 ) | 5日目 |
6,803円 ( 7,483円 ) | 在庫品1日目当日出荷可能 |
4,010円 ( 4,411円 ) | 2日目 |
4,953円 ( 5,448円 ) | 5日目 |
6,640円 ( 7,304円 ) | 5日目 |
5,226円 ( 5,749円 ) | 4日目 |
6,880円 ( 7,568円 ) | 在庫品1日目当日出荷可能 |
8,081円 ( 8,889円 ) | 5日目 |
5,215円 ( 5,737円 ) | 2日目 |
6,681円 ( 7,349円 ) | 19日目 |
8,385円 ( 9,224円 ) | 5日目 |
10,615円 ( 11,677円 ) | 2日目 |
14,230円 ( 15,653円 ) | 5日目 |
14,037円 ( 15,441円 ) | 5日目 |
14,037円 ( 15,441円 ) | 5日目 |
14,230円 ( 15,653円 ) | 5日目 |
10,479円 ( 11,527円 ) | 2日目 |
14,885円 ( 16,374円 ) | 5日目 |
14,230円 ( 15,653円 ) | 5日目 |
14,037円 ( 15,441円 ) | 5日目 |
14,037円 ( 15,441円 ) | 5日目 |
詳細情報
基本情報
SUS303でKHK4級の錆を嫌うところに利用可能なウォームギア。
【特長】
・錆に強いステンレス製のウォーム。
・プラスチックホイールの相手として最適。
・表面処理はなし。
・歯面仕上げは切削。
・DG、PGホイールとのセットが最適。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械および食品機械に最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品担当おすすめ
SUW ステンレスウォームのレビュー
実験装置の可動機構に使用
4
4.02022/01/31
DG ウォームホイールとあわせて使用しています。かみ合わせの精度が高く非常に使いやすいです。
0人が参考にしています。
外販装置付帯部品として使用
4
4.02020/02/14
ホイール型番：DG0.5-20R1との組み合わせにより駆動部機構部品として使用しています。当社製品使用部品に対する規格統...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qスラストはどのくらい発生しますか？
A
加わる負荷と歯車の諸元によって異なります。
Q食品機械に使用する適切な歯車は？
A
錆や油を嫌う食品機械には、ステンレス材やプラスチック材の歯車が最適です。
KHKでもステンレス材やMCナイロン材の各種歯車を数多くご用意していますので、是非ご利用ください。
KHKでもステンレス材やMCナイロン材の各種歯車を数多くご用意していますので、是非ご利用ください。
