SWG 歯研ウォーム
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,757円～30,698円
- 税込単価
- 5,233円～33,768円
S45CでKHK2級の高周波焼入れがされてある汎用的な歯研ウォーム。【特長】・...
詳細情報を確認する- 種類
- ウォーム
- 材料
- S45C
- 熱処理
- 高周波焼入れ
- 精度等級
- KHK W 001 2級
- 歯研
- あり
- ねじれ方向
- R
ご注意
- 弊社では当商品の追加加工は対応する事ができませんのでご了承下さい。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が34型番あります。
商品情報
外形図
W2
W1
W1K
W3
W3K
製品仕様
| 共通仕様 | |||
|---|---|---|---|
| 精度等級 | KHK W 001 2級 | 歯面硬度 | 50～60HRC |
| 歯車基準断面 | 軸方向 | 表面処理 | 研削部以外黒染 (* 1) |
| 歯形 | 並歯 | 歯面仕上げ | 研削 |
| 歯直角圧力角 | 20° | 歯研基準面 | 穴(H7) |
| 材料 | S45C | 追加工 | 可能 |
| 熱処理 | 歯面高周波焼入れ | ||
Jシリーズは、表記精度等級「相当品」
（*1）Jシリーズ製品は、追加工部の再黒染めをしていない

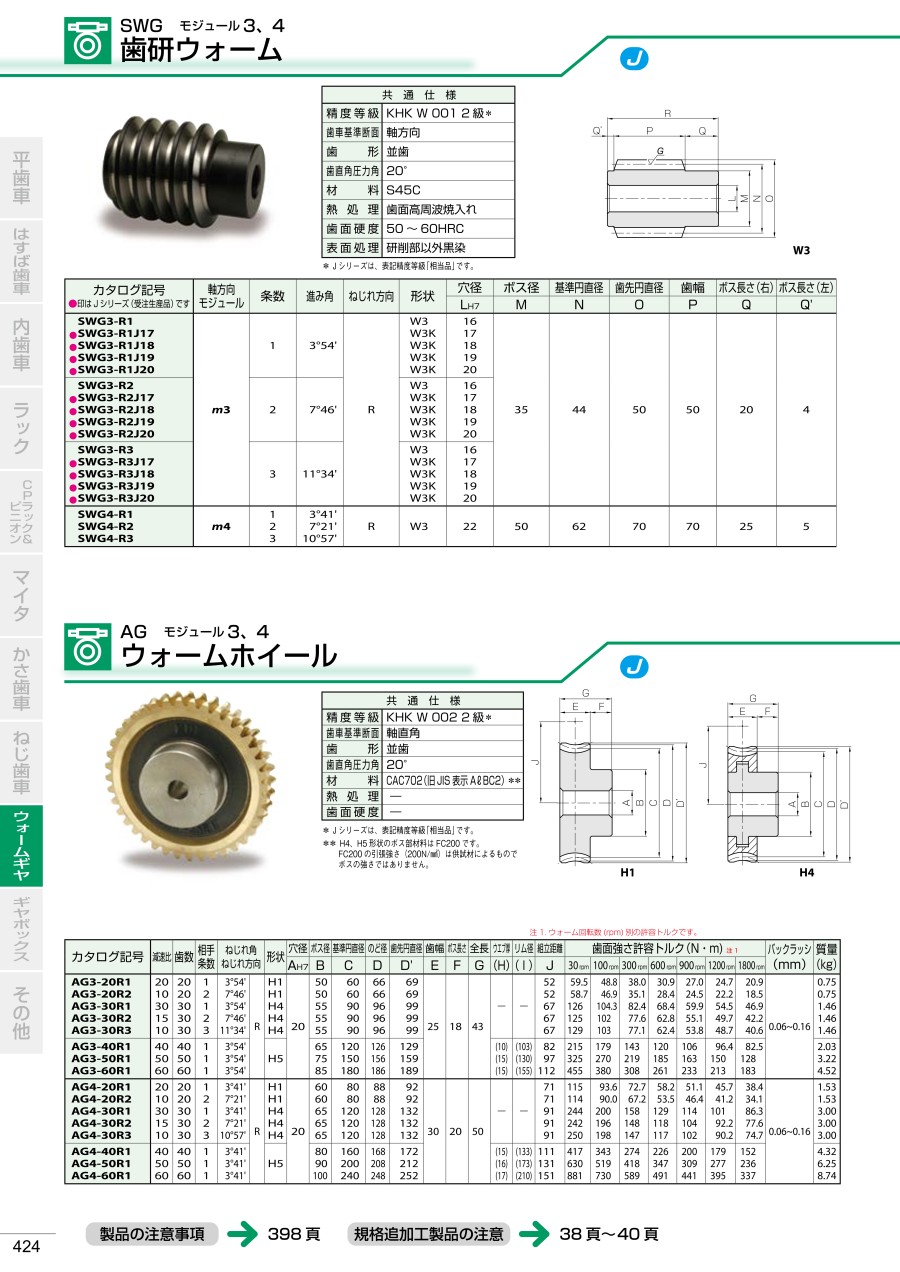

規格表
| カタログ記号 | 軸方向 モジュール | 条数 | 進み角 | ねじれ 方向 | 形状 | 穴径 L | ボス径 M | 基準円直径 N | 歯先円直径 O | 歯幅 P | ボス長さ(右) Q | ボス長さ(左) Q' | 全長 R | キーみぞ 幅 | キーみぞ 深さ | ねじ穴 サイズ | ねじ穴位置 S | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SWG1-R1 | 1 | 1 | 3°35′ | R | W2 | 8 | 16 | 18 | (20) | 32 | M4 | 5 | 0.037 | |||||
| SWG1-R2 | 1 | 2 | 7°08′ | R | W2 | 8 | 16 | 18 | (20) | 32 | M4 | 5 | 0.037 | |||||
| SWG1.5-R1 | 1.5 | 1 | 3°26′ | R | W1 | 10 | 20 | 25 | 28 | 30 | 10 | 40 | 0.12 | |||||
| ●SWG1.5-R1J10 | 1.5 | 1 | 3°26′ | R | W1K | 10 | 20 | 25 | 28 | 30 | 10 | 40 | 4 | 1.8 | M4 | 5 | 0.11 | |
| SWG1.5-R2 | 1.5 | 2 | 6°51′ | R | W1 | 10 | 20 | 25 | 28 | 30 | 10 | 40 | 0.12 | |||||
| ●SWG1.5-R2J10 | 1.5 | 2 | 6°51′ | R | W1K | 10 | 20 | 25 | 28 | 30 | 10 | 40 | 4 | 1.8 | M4 | 5 | 0.11 | |
| SWG2-R1 | 2 | 1 | 3°41′ | R | W3 | 12 | 25 | 31 | 35 | 32 | 15 | 3 | 50 | 0.21 | ||||
| ●SWG2-R1J12 | 2 | 1 | 3°41′ | R | W3K | 12 | 25 | 31 | 35 | 32 | 15 | 3 | 50 | 4 | 1.8 | M4 | 7.5 | 0.21 |
| ●SWG2-R1J14 | 2 | 1 | 3°41′ | R | W3K | 14 | 25 | 31 | 35 | 32 | 15 | 3 | 50 | 5 | 2.3 | M4 | 7.5 | 0.19 |
| SWG2-R2 | 2 | 2 | 7°21′ | R | W3 | 12 | 25 | 31 | 35 | 32 | 15 | 3 | 50 | 0.21 | ||||
| ●SWG2-R2J12 | 2 | 2 | 7°21′ | R | W3K | 12 | 25 | 31 | 35 | 32 | 15 | 3 | 50 | 4 | 1.8 | M4 | 7.5 | 0.21 |
| ●SWG2-R2J14 | 2 | 2 | 7°21′ | R | W3K | 14 | 25 | 31 | 35 | 32 | 15 | 3 | 50 | 5 | 2.3 | M4 | 7.5 | 0.19 |
| SWG2.5-R1 | 2.5 | 1 | 3°52′ | R | W3 | 15 | 30 | 37 | 42 | 45 | 17 | 3 | 65 | 0.40 | ||||
| ●SWG2.5-R1J15 | 2.5 | 1 | 3°52′ | R | W3K | 15 | 30 | 37 | 42 | 45 | 17 | 3 | 65 | 5 | 2.3 | M4 | 8.5 | 0.39 |
| ●SWG2.5-R1J16 | 2.5 | 1 | 3°52′ | R | W3K | 16 | 30 | 37 | 42 | 45 | 17 | 3 | 65 | 5 | 2.3 | M4 | 8.5 | 0.38 |
| ●SWG2.5-R1J17 | 2.5 | 1 | 3°52′ | R | W3K | 17 | 30 | 37 | 42 | 45 | 17 | 3 | 65 | 5 | 2.3 | M4 | 8.5 | 0.37 |
| SWG2.5-R2 | 2.5 | 2 | 7°42′ | R | W3 | 15 | 30 | 37 | 42 | 45 | 17 | 3 | 65 | 0.40 | ||||
| ●SWG2.5-R2J15 | 2.5 | 2 | 7°42′ | R | W3K | 15 | 30 | 37 | 42 | 45 | 17 | 3 | 65 | 5 | 2.3 | M4 | 8.5 | 0.39 |
| ●SWG2.5-R2J16 | 2.5 | 2 | 7°42′ | R | W3K | 16 | 30 | 37 | 42 | 45 | 17 | 3 | 65 | 5 | 2.3 | M4 | 8.5 | 0.38 |
| ●SWG2.5-R2J17 | 2.5 | 2 | 7°42′ | R | W3K | 17 | 30 | 37 | 42 | 45 | 17 | 3 | 65 | 5 | 2.3 | M4 | 8.5 | 0.37 |
| SWG3-R1 | 3 | 1 | 3°54′ | R | W3 | 16 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 0.66 | ||||
| ●SWG3-R1J17 | 3 | 1 | 3°54′ | R | W3K | 17 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 5 | 2.3 | M4 | 10 | 0.64 |
| ●SWG3-R1J18 | 3 | 1 | 3°54′ | R | W3K | 18 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 6 | 2.8 | M5 | 10 | 0.62 |
| ●SWG3-R1J19 | 3 | 1 | 3°54′ | R | W3K | 19 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 6 | 2.8 | M5 | 10 | 0.60 |
| ●SWG3-R1J20 | 3 | 1 | 3°54′ | R | W3K | 20 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 6 | 2.8 | M5 | 10 | 0.58 |
| SWG3-R2 | 3 | 2 | 7°46′ | R | W3 | 16 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 0.66 | ||||
| ●SWG3-R2J17 | 3 | 2 | 7°46′ | R | W3K | 17 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 5 | 2.3 | M4 | 10 | 0.64 |
| ●SWG3-R2J18 | 3 | 2 | 7°46′ | R | W3K | 18 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 6 | 2.8 | M5 | 10 | 0.62 |
| ●SWG3-R2J19 | 3 | 2 | 7°46′ | R | W3K | 19 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 6 | 2.8 | M5 | 10 | 0.60 |
| ●SWG3-R2J20 | 3 | 2 | 7°46′ | R | W3K | 20 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 6 | 2.8 | M5 | 10 | 0.58 |
| SWG3-R3 | 3 | 3 | 11°34′ | R | W3 | 16 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 0.66 | ||||
| ●SWG3-R3J17 | 3 | 3 | 11°34′ | R | W3K | 17 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 5 | 2.3 | M4 | 10 | 0.64 |
| ●SWG3-R3J18 | 3 | 3 | 11°34′ | R | W3K | 18 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 6 | 2.8 | M5 | 10 | 0.62 |
| ●SWG3-R3J19 | 3 | 3 | 11°34′ | R | W3K | 19 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 6 | 2.8 | M5 | 10 | 0.60 |
| ●SWG3-R3J20 | 3 | 3 | 11°34′ | R | W3K | 20 | 35 | 44 | 50 | 50 | 20 | 4 | 74 | 6 | 2.8 | M5 | 10 | 0.58 |
| SWG4-R1 | 4 | 1 | 3°41′ | R | W3 | 22 | 50 | 62 | 70 | 70 | 25 | 5 | 100 | 1.82 | ||||
| SWG4-R2 | 4 | 2 | 7°21′ | R | W3 | 22 | 50 | 62 | 70 | 70 | 25 | 5 | 100 | 1.82 | ||||
| SWG4-R3 | 4 | 3 | 10°57′ | R | W3 | 22 | 50 | 62 | 70 | 70 | 25 | 5 | 100 | 1.82 | ||||
| SWG5-R1 | 5 | 1 | 4°05′ | R | W3 | 25 | 56 | 70 | 80 | 85 | 30 | 5 | 120 | 2.78 | ||||
| SWG5-R2 | 5 | 2 | 8°08′ | R | W3 | 25 | 56 | 70 | 80 | 85 | 30 | 5 | 120 | 2.78 | ||||
| SWG6-R1 | 6 | 1 | 4°17′ | R | W3 | 30 | 63 | 80 | 92 | 100 | 35 | 5 | 140 | 4.15 | ||||
| SWG6-R2 | 6 | 2 | 8°32′ | R | W3 | 30 | 63 | 80 | 92 | 100 | 35 | 5 | 140 | 4.15 |
W2、W1、 W1K、 W3、W3Kの外形図と連携
使用例
使用方法・使用事例
一般工業用
注意・禁止事項
注意・禁止事項
- 1.キー溝はJIS B 1301の普通形（Js9）を採用している。また、ねじ穴のある製品には付属品として止めねじが付いている。
注意・禁止事項
- 1.W2形状の製品には止めねじが付属されている。相手ホイールは止めねじと干渉しないようにセット。
- 2.軸方向力（スラスト）が発生する。
追加工上の注意
- 1.ウォームギヤを追加工するときは注意事項の「追加工するときの注意」を確認の上、安全面に注意して加工する必要あり。
- 2.歯面高周波焼入れのため歯部及び歯底付近（2～3mm程度）の追加工は不可。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,213円 ( 5,734円 ) | 在庫品1日目当日出荷可能 |
5,510円 ( 6,061円 ) | 2日目 |
4,757円 ( 5,233円 ) | 在庫品1日目当日出荷可能 |
6,079円 ( 6,687円 ) | 5日目 |
5,091円 ( 5,600円 ) | 2日目 |
6,773円 ( 7,450円 ) | 5日目 |
5,317円 ( 5,849円 ) | 在庫品1日目当日出荷可能 |
7,829円 ( 8,612円 ) | 在庫品1日目当日出荷可能 |
5,730円 ( 6,303円 ) | 2日目 |
7,048円 ( 7,753円 ) | 5日目 |
8,194円 ( 9,013円 ) | 9日目 |
6,523円 ( 7,175円 ) | 2日目 |
7,884円 ( 8,672円 ) | 5日目 |
9,129円 ( 10,042円 ) | 5日目 |
9,138円 ( 10,052円 ) | 5日目 |
7,001円 ( 7,701円 ) | 2日目 |
8,578円 ( 9,436円 ) | 在庫品1日目当日出荷可能 |
9,309円 ( 10,240円 ) | 5日目 |
9,822円 ( 10,804円 ) | 5日目 |
8,015円 ( 8,817円 ) | 在庫品1日目当日出荷可能 |
10,829円 ( 11,912円 ) | 5日目 |
10,112円 ( 11,123円 ) | 5日目 |
10,112円 ( 11,123円 ) | 5日目 |
10,248円 ( 11,273円 ) | 在庫品1日目当日出荷可能 |
8,027円 ( 8,830円 ) | 2日目 |
10,824円 ( 11,906円 ) | 5日目 |
10,329円 ( 11,362円 ) | 5日目 |
10,329円 ( 11,362円 ) | 5日目 |
11,038円 ( 12,142円 ) | 5日目 |
13,044円 ( 14,348円 ) | 11日目 |
14,774円 ( 16,251円 ) | 2日目 |
22,131円 ( 24,344円 ) | 2日目 |
25,380円 ( 27,918円 ) | 2日目 |
30,698円 ( 33,768円 ) | 2日目 |
詳細情報
基本情報
S45CでKHK2級の高周波焼入れがされてある汎用的な歯研ウォーム。
【特長】
・材質はS45C、歯面高周波焼入れがされている。
・W001で2級の歯研ウォーム。
・リーズナブルな価格の歯研ウォーム。
・表面処理は研削部以外黒染。
・歯面の仕上げは研削。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械に最適。
ご注意
- 弊社では当商品の追加加工は対応する事ができませんのでご了承下さい。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
SWG 歯研ウォームのレビュー
精密部品の加工
5
5.02020/07/08
精密部品の加工の為取り寄せました。
1個から送料無料なのでとても助かります。
0人が参考にしています。
当社製品の試作品に使用しました
3
3.02019/12/20
設計を含み当社で請け負った生産設備装置の試作品に使用しました。ミスミに手配したのは納期が早かったからで、試作品の納期にも...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qウォームギヤの軸角誤差や組立誤差の許容値を教えてください。
A
弊社ホームページ「ウォームギヤの組立上の注意」をご覧ください。
Qウォームギヤの組立確認はどうしたら良いですか？
A
ウォームギヤが適切に組立られているかを確認するためには、歯当たりの確認とバックラッシの確認が必要になります。
歯当たりが適切でない場合や、極端に小さいバックラッシは、摩耗や騒音の原因となり、歯の損傷を招きます。
使用される前に適度ななじみ運転を行う事を推奨します。
歯当たりが適切でない場合や、極端に小さいバックラッシは、摩耗や騒音の原因となり、歯の損傷を招きます。
使用される前に適度ななじみ運転を行う事を推奨します。
