AG ウォームホイール
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,775円～285,531円
- 税込単価
- 1,953円～314,084円
CAC702（AlBC2）でKHK2級の摩擦係数が小さいウォームホイール。【特...
詳細情報を確認する- 種類
- ホイール
- 材料
- CAC702
- 熱処理
- なし
- 精度等級
- KHK W 002 2級
- 歯研
- なし
- ねじれ方向
- R
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が299型番あります。
商品情報
外形図
HA
H1
H1T
H1K
製品仕様
| 共通仕様 | |||
|---|---|---|---|
| 精度等級 | KHK W 002 2級 | 熱処理 | なし |
| 歯車基準断面 | 軸直角 | 表面処理 | なし |
| 歯形 | 並歯 | 歯面仕上げ | 切削 |
| 歯直角圧力角 | 20° | 歯切基準面 | 穴(H7) |
| 材料 | CAC702(AlBC2) (*1) | 追加工 | 可能 |
（*1） H4,H5形状ボス部FC200

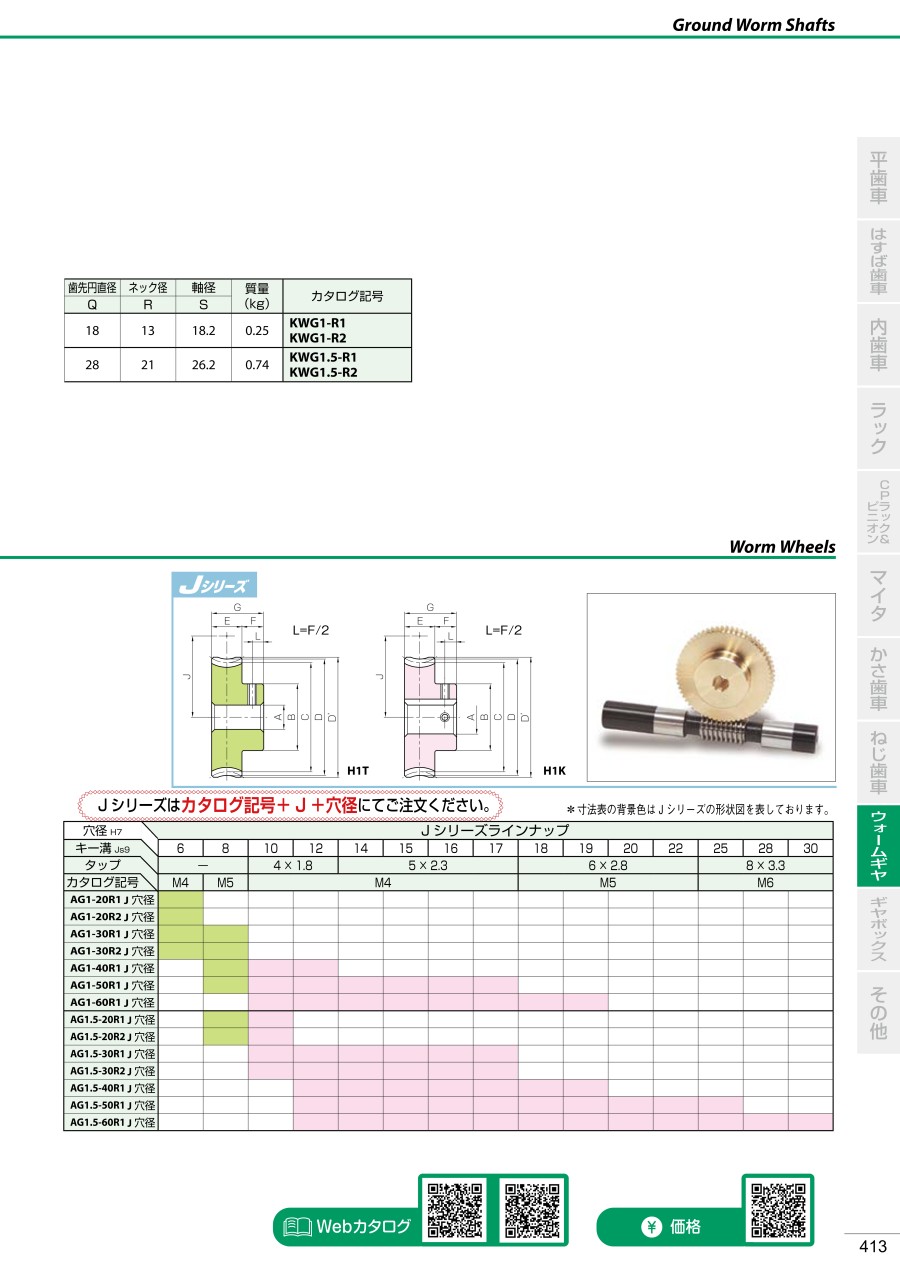

Jシリーズは、表記精度等級「相当品」です。
規格表
| カタログ記号 | 減速比 | 軸直角 モジュール | 歯数 | 相手 条数 | ねじれ角 | ねじれ 方向 | 形状 | 穴径 A | ボス径 B | 基準円 直径C | のど径 D | 歯先円 直径D' | 歯幅 E | ボス長さ F |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AG0.5-20R1 | 20 | 0.5 | 20 | 1 | 3°11′ | R | HA | 4 | 9 | 10 | - | 11 | 5 | 7 |
| AG0.5-20R2 | 10 | 0.5 | 20 | 2 | 6°20′ | R | HA | 4 | 9 | 10 | - | 11 | 5 | 7 |
| AG0.5-30R1 | 30 | 0.5 | 30 | 1 | 3°11′ | R | HA | 4 | 12 | 15 | - | 16 | 5 | 7 |
| AG0.5-30R2 | 15 | 0.5 | 30 | 2 | 6°20′ | R | HA | 4 | 12 | 15 | - | 16 | 5 | 7 |
| AG0.5-40R1 | 40 | 0.5 | 40 | 1 | 3°11′ | R | HA | 5 | 15 | 20 | - | 21 | 5 | 7 |
| AG0.5-50R1 | 50 | 0.5 | 50 | 1 | 3°11′ | R | HA | 5 | 20 | 25 | - | 26 | 5 | 7 |
| AG0.5-60R1 | 60 | 0.5 | 60 | 1 | 3°11′ | R | HA | 5 | 25 | 30 | - | 31 | 5 | 7 |
| AG0.8-20R1 | 20 | 0.8 | 20 | 1 | 3°49′ | R | HA | 5 | 12 | 16 | - | 17.6 | 8 | 8 |
| AG0.8-20R2 | 10 | 0.8 | 20 | 2 | 7°36′ | R | HA | 5 | 12 | 16 | - | 17.6 | 8 | 8 |
| AG0.8-30R1 | 30 | 0.8 | 30 | 1 | 3°49′ | R | HA | 5 | 18 | 24 | - | 25.6 | 8 | 8 |
| AG0.8-30R2 | 15 | 0.8 | 30 | 2 | 7°36′ | R | HA | 5 | 18 | 24 | - | 25.6 | 8 | 8 |
| AG0.8-40R1 | 40 | 0.8 | 40 | 1 | 3°49′ | R | HA | 6 | 20 | 32 | - | 33.6 | 8 | 8 |
| AG0.8-50R1 | 50 | 0.8 | 50 | 1 | 3°49′ | R | HA | 8 | 25 | 40 | - | 41.6 | 8 | 8 |
| AG0.8-60R1 | 60 | 0.8 | 60 | 1 | 3°49′ | R | HA | 8 | 25 | 48 | - | 49.6 | 8 | 8 |
| AG1-20R1 | 20 | 1 | 20 | 1 | 3°35′ | R | H1 | 6 | 16 | 20 | 22 | 23 | 10 | 10 |
| AG1-20R1J6 | 20 | 1 | 20 | 1 | 3°35′ | R | H1T | 6 | 16 | 20 | 22 | 23 | 10 | 10 |
| AG1-20R2 | 10 | 1 | 20 | 2 | 7°08′ | R | H1 | 6 | 16 | 20 | 22 | 23 | 10 | 10 |
| AG1-20R2J6 | 10 | 1 | 20 | 2 | 7°08′ | R | H1T | 6 | 16 | 20 | 22 | 23 | 10 | 10 |
| AG1-30R1 | 30 | 1 | 30 | 1 | 3°35′ | R | H1 | 6 | 20 | 30 | 32 | 33 | 10 | 10 |
| AG1-30R1J6 | 30 | 1 | 30 | 1 | 3°35′ | R | H1T | 6 | 20 | 30 | 32 | 33 | 10 | 10 |
| AG1-30R1J8 | 30 | 1 | 30 | 1 | 3°35′ | R | H1T | 8 | 20 | 30 | 32 | 33 | 10 | 10 |
| AG1-30R2 | 15 | 1 | 30 | 2 | 7°08′ | R | H1 | 6 | 20 | 30 | 32 | 33 | 10 | 10 |
| AG1-30R2J6 | 15 | 1 | 30 | 2 | 7°08′ | R | H1T | 6 | 20 | 30 | 32 | 33 | 10 | 10 |
| AG1-30R2J8 | 15 | 1 | 30 | 2 | 7°08′ | R | H1T | 8 | 20 | 30 | 32 | 33 | 10 | 10 |
| AG1-40R1 | 40 | 1 | 40 | 1 | 3°35′ | R | H1 | 8 | 26 | 40 | 42 | 43 | 10 | 10 |
| AG1-40R1J8 | 40 | 1 | 40 | 1 | 3°35′ | R | H1T | 8 | 26 | 40 | 42 | 43 | 10 | 10 |
| AG1-40R1J10 | 40 | 1 | 40 | 1 | 3°35′ | R | H1K | 10 | 26 | 40 | 42 | 43 | 10 | 10 |
| AG1-40R1J12 | 40 | 1 | 40 | 1 | 3°35′ | R | H1K | 12 | 26 | 40 | 42 | 43 | 10 | 10 |
| AG1-50R1 | 50 | 1 | 50 | 1 | 3°35′ | R | H1 | 8 | 30 | 50 | 52 | 53 | 10 | 10 |
| AG1-50R1J8 | 50 | 1 | 50 | 1 | 3°35′ | R | H1T | 8 | 30 | 50 | 52 | 53 | 10 | 10 |
| AG1-50R1J10 | 50 | 1 | 50 | 1 | 3°35′ | R | H1K | 10 | 30 | 50 | 52 | 53 | 10 | 10 |
| AG1-50R1J12 | 50 | 1 | 50 | 1 | 3°35′ | R | H1K | 12 | 30 | 50 | 52 | 53 | 10 | 10 |
| AG1-50R1J14 | 50 | 1 | 50 | 1 | 3°35′ | R | H1K | 14 | 30 | 50 | 52 | 53 | 10 | 10 |
| AG1-50R1J15 | 50 | 1 | 50 | 1 | 3°35′ | R | H1K | 15 | 30 | 50 | 52 | 53 | 10 | 10 |
| AG1-50R1J16 | 50 | 1 | 50 | 1 | 3°35′ | R | H1K | 16 | 30 | 50 | 52 | 53 | 10 | 10 |
| AG1-50R1J17 | 50 | 1 | 50 | 1 | 3°35′ | R | H1K | 17 | 30 | 50 | 52 | 53 | 10 | 10 |
| AG1-60R1 | 60 | 1 | 60 | 1 | 3°35′ | R | H1 | 10 | 35 | 60 | 62 | 63 | 10 | 10 |
| AG1-60R1J10 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 10 | 35 | 60 | 62 | 63 | 10 | 10 |
| AG1-60R1J12 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 12 | 35 | 60 | 62 | 63 | 10 | 10 |
| AG1-60R1J14 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 14 | 35 | 60 | 62 | 63 | 10 | 10 |
| AG1-60R1J15 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 15 | 35 | 60 | 62 | 63 | 10 | 10 |
| AG1-60R1J16 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 16 | 35 | 60 | 62 | 63 | 10 | 10 |
| AG1-60R1J17 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 17 | 35 | 60 | 62 | 63 | 10 | 10 |
| AG1-60R1J18 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 18 | 35 | 60 | 62 | 63 | 10 | 10 |
| AG1-60R1J19 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 19 | 35 | 60 | 62 | 63 | 10 | 10 |
| AG1.5-20R1 | 20 | 1.5 | 20 | 1 | 3°26′ | R | H1 | 8 | 22 | 30 | 33 | 34.5 | 14 | 10 |
| AG1.5-20R1J8 | 20 | 1.5 | 20 | 1 | 3°26′ | R | H1T | 8 | 22 | 30 | 33 | 34.5 | 14 | 10 |
| AG1.5-20R1J10 | 20 | 1.5 | 20 | 1 | 3°26′ | R | H1K | 10 | 22 | 30 | 33 | 34.5 | 14 | 10 |
| AG1.5-20R2 | 10 | 1.5 | 20 | 2 | 6°51′ | R | H1 | 8 | 22 | 30 | 33 | 34.5 | 14 | 10 |
| AG1.5-20R2J8 | 10 | 1.5 | 20 | 2 | 6°51′ | R | H1T | 8 | 22 | 30 | 33 | 34.5 | 14 | 10 |
| AG1.5-20R2J10 | 10 | 1.5 | 20 | 2 | 6°51′ | R | H1K | 10 | 22 | 30 | 33 | 34.5 | 14 | 10 |
| AG1.5-30R1 | 30 | 1.5 | 30 | 1 | 3°26′ | R | H1 | 10 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R1J10 | 30 | 1.5 | 30 | 1 | 3°26′ | R | H1K | 10 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R1J12 | 30 | 1.5 | 30 | 1 | 3°26′ | R | H1K | 12 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R1J14 | 30 | 1.5 | 30 | 1 | 3°26′ | R | H1K | 14 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R1J15 | 30 | 1.5 | 30 | 1 | 3°26′ | R | H1K | 15 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R1J16 | 30 | 1.5 | 30 | 1 | 3°26′ | R | H1K | 16 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R1J17 | 30 | 1.5 | 30 | 1 | 3°26′ | R | H1K | 17 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R2 | 15 | 1.5 | 30 | 2 | 6°51′ | R | H1 | 10 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R2J10 | 15 | 1.5 | 30 | 2 | 6°51′ | R | H1K | 10 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R2J12 | 15 | 1.5 | 30 | 2 | 6°51′ | R | H1K | 12 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R2J14 | 15 | 1.5 | 30 | 2 | 6°51′ | R | H1K | 14 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R2J15 | 15 | 1.5 | 30 | 2 | 6°51′ | R | H1K | 15 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R2J16 | 15 | 1.5 | 30 | 2 | 6°51′ | R | H1K | 16 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-30R2J17 | 15 | 1.5 | 30 | 2 | 6°51′ | R | H1K | 17 | 30 | 45 | 48 | 49.5 | 14 | 10 |
| AG1.5-40R1 | 40 | 1.5 | 40 | 1 | 3°26′ | R | H1 | 12 | 35 | 60 | 63 | 64.5 | 14 | 10 |
| AG1.5-40R1J12 | 40 | 1.5 | 40 | 1 | 3°26′ | R | H1K | 12 | 35 | 60 | 63 | 64.5 | 14 | 10 |
| AG1.5-40R1J14 | 40 | 1.5 | 40 | 1 | 3°26′ | R | H1K | 14 | 35 | 60 | 63 | 64.5 | 14 | 10 |
| AG1.5-40R1J15 | 40 | 1.5 | 40 | 1 | 3°26′ | R | H1K | 15 | 35 | 60 | 63 | 64.5 | 14 | 10 |
| AG1.5-40R1J16 | 40 | 1.5 | 40 | 1 | 3°26′ | R | H1K | 16 | 35 | 60 | 63 | 64.5 | 14 | 10 |
| AG1.5-40R1J17 | 40 | 1.5 | 40 | 1 | 3°26′ | R | H1K | 17 | 35 | 60 | 63 | 64.5 | 14 | 10 |
| AG1.5-40R1J18 | 40 | 1.5 | 40 | 1 | 3°26′ | R | H1K | 18 | 35 | 60 | 63 | 64.5 | 14 | 10 |
| AG1.5-40R1J19 | 40 | 1.5 | 40 | 1 | 3°26′ | R | H1K | 19 | 35 | 60 | 63 | 64.5 | 14 | 10 |
| AG1.5-50R1 | 50 | 1.5 | 50 | 1 | 3°26′ | R | H1 | 12 | 45 | 75 | 78 | 79.5 | 14 | 10 |
| AG1.5-50R1J12 | 50 | 1.5 | 50 | 1 | 3°26′ | R | H1K | 12 | 45 | 75 | 78 | 79.5 | 14 | 10 |
| AG1.5-50R1J14 | 50 | 1.5 | 50 | 1 | 3°26′ | R | H1K | 14 | 45 | 75 | 78 | 79.5 | 14 | 10 |
| AG1.5-50R1J15 | 50 | 1.5 | 50 | 1 | 3°26′ | R | H1K | 15 | 45 | 75 | 78 | 79.5 | 14 | 10 |
| AG1.5-50R1J16 | 50 | 1.5 | 50 | 1 | 3°26′ | R | H1K | 16 | 45 | 75 | 78 | 79.5 | 14 | 10 |
| AG1.5-50R1J17 | 50 | 1.5 | 50 | 1 | 3°26′ | R | H1K | 17 | 45 | 75 | 78 | 79.5 | 14 | 10 |
| AG1.5-50R1J18 | 50 | 1.5 | 50 | 1 | 3°26′ | R | H1K | 18 | 45 | 75 | 78 | 79.5 | 14 | 10 |
| AG1.5-50R1J19 | 50 | 1.5 | 50 | 1 | 3°26′ | R | H1K | 19 | 45 | 75 | 78 | 79.5 | 14 | 10 |
| AG1.5-50R1J20 | 50 | 1.5 | 50 | 1 | 3°26′ | R | H1K | 20 | 45 | 75 | 78 | 79.5 | 14 | 10 |
| AG1.5-50R1J22 | 50 | 1.5 | 50 | 1 | 3°26′ | R | H1K | 22 | 45 | 75 | 78 | 79.5 | 14 | 10 |
| AG1.5-50R1J25 | 50 | 1.5 | 50 | 1 | 3°26′ | R | H1K | 25 | 45 | 75 | 78 | 79.5 | 14 | 10 |
| AG1.5-60R1 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1 | 12 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J12 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 12 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J14 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 14 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J15 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 15 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J16 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 16 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J17 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 17 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J18 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 18 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J19 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 19 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J20 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 20 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J22 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 22 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J25 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 25 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J28 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 28 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG1.5-60R1J30 | 60 | 1.5 | 60 | 1 | 3°26′ | R | H1K | 30 | 50 | 90 | 93 | 94.5 | 14 | 10 |
| AG2-20R1 | 20 | 2 | 20 | 1 | 3°41′ | R | H1 | 12 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-20R1J12 | 20 | 2 | 20 | 1 | 3°41′ | R | H1K | 12 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-20R1J14 | 20 | 2 | 20 | 1 | 3°41′ | R | H1K | 14 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-20R1J15 | 20 | 2 | 20 | 1 | 3°41′ | R | H1K | 15 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-20R1J16 | 20 | 2 | 20 | 1 | 3°41′ | R | H1K | 16 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-20R1J17 | 20 | 2 | 20 | 1 | 3°41′ | R | H1K | 17 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-20R2 | 10 | 2 | 20 | 2 | 7°21′ | R | H1 | 12 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-20R2J12 | 10 | 2 | 20 | 2 | 7°21′ | R | H1K | 12 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-20R2J14 | 10 | 2 | 20 | 2 | 7°21′ | R | H1K | 14 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-20R2J15 | 10 | 2 | 20 | 2 | 7°21′ | R | H1K | 15 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-20R2J16 | 10 | 2 | 20 | 2 | 7°21′ | R | H1K | 16 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-20R2J17 | 10 | 2 | 20 | 2 | 7°21′ | R | H1K | 17 | 33 | 40 | 44 | 46 | 18 | 15 |
| AG2-30R1 | 30 | 2 | 30 | 1 | 3°41′ | R | H4 | 12 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R1J12 | 30 | 2 | 30 | 1 | 3°41′ | R | H4K | 12 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R1J14 | 30 | 2 | 30 | 1 | 3°41′ | R | H4K | 14 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R1J15 | 30 | 2 | 30 | 1 | 3°41′ | R | H4K | 15 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R1J16 | 30 | 2 | 30 | 1 | 3°41′ | R | H4K | 16 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R1J17 | 30 | 2 | 30 | 1 | 3°41′ | R | H4K | 17 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R1J18 | 30 | 2 | 30 | 1 | 3°41′ | R | H4K | 18 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R1J19 | 30 | 2 | 30 | 1 | 3°41′ | R | H4K | 19 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R1J20 | 30 | 2 | 30 | 1 | 3°41′ | R | H4K | 20 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R1J22 | 30 | 2 | 30 | 1 | 3°41′ | R | H4K | 22 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R2 | 15 | 2 | 30 | 2 | 7°21′ | R | H4 | 12 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R2J12 | 15 | 2 | 30 | 2 | 7°21′ | R | H4K | 12 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R2J14 | 15 | 2 | 30 | 2 | 7°21′ | R | H4K | 14 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R2J15 | 15 | 2 | 30 | 2 | 7°21′ | R | H4K | 15 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R2J16 | 15 | 2 | 30 | 2 | 7°21′ | R | H4K | 16 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R2J17 | 15 | 2 | 30 | 2 | 7°21′ | R | H4K | 17 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R2J18 | 15 | 2 | 30 | 2 | 7°21′ | R | H4K | 18 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R2J19 | 15 | 2 | 30 | 2 | 7°21′ | R | H4K | 19 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R2J20 | 15 | 2 | 30 | 2 | 7°21′ | R | H4K | 20 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-30R2J22 | 15 | 2 | 30 | 2 | 7°21′ | R | H4K | 22 | 40 | 60 | 64 | 66 | 18 | 15 |
| AG2-40R1 | 40 | 2 | 40 | 1 | 3°41′ | R | H4 | 12 | 45 | 80 | 84 | 86 | 18 | 15 |
| AG2-40R1J12 | 40 | 2 | 40 | 1 | 3°41′ | R | H4K | 12 | 45 | 80 | 84 | 86 | 18 | 15 |
| AG2-40R1J14 | 40 | 2 | 40 | 1 | 3°41′ | R | H4K | 14 | 45 | 80 | 84 | 86 | 18 | 15 |
| AG2-40R1J15 | 40 | 2 | 40 | 1 | 3°41′ | R | H4K | 15 | 45 | 80 | 84 | 86 | 18 | 15 |
| AG2-40R1J16 | 40 | 2 | 40 | 1 | 3°41′ | R | H4K | 16 | 45 | 80 | 84 | 86 | 18 | 15 |
| AG2-40R1J17 | 40 | 2 | 40 | 1 | 3°41′ | R | H4K | 17 | 45 | 80 | 84 | 86 | 18 | 15 |
| AG2-40R1J18 | 40 | 2 | 40 | 1 | 3°41′ | R | H4K | 18 | 45 | 80 | 84 | 86 | 18 | 15 |
| AG2-40R1J19 | 40 | 2 | 40 | 1 | 3°41′ | R | H4K | 19 | 45 | 80 | 84 | 86 | 18 | 15 |
| AG2-40R1J20 | 40 | 2 | 40 | 1 | 3°41′ | R | H4K | 20 | 45 | 80 | 84 | 86 | 18 | 15 |
| AG2-40R1J22 | 40 | 2 | 40 | 1 | 3°41′ | R | H4K | 22 | 45 | 80 | 84 | 86 | 18 | 15 |
| AG2-40R1J25 | 40 | 2 | 40 | 1 | 3°41′ | R | H4K | 25 | 45 | 80 | 84 | 86 | 18 | 15 |
| AG2-50R1 | 50 | 2 | 50 | 1 | 3°41′ | R | H5 | 12 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J12 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 12 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J14 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 14 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J15 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 15 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J16 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 16 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J17 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 17 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J18 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 18 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J19 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 19 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J20 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 20 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J22 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 22 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J25 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 25 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J28 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 28 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-50R1J30 | 50 | 2 | 50 | 1 | 3°41′ | R | H5K | 30 | 50 | 100 | 104 | 106 | 18 | 15 |
| AG2-60R1 | 60 | 2 | 60 | 1 | 3°41′ | R | H5 | 12 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J12 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 12 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J14 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 14 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J15 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 15 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J16 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 16 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J17 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 17 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J18 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 18 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J19 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 19 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J20 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 20 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J22 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 22 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J25 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 25 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J28 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 28 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J30 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 30 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2-60R1J32 | 60 | 2 | 60 | 1 | 3°41′ | R | H5K | 32 | 55 | 120 | 124 | 126 | 18 | 15 |
| AG2.5-20R1 | 20 | 2.5 | 20 | 1 | 3°52′ | R | H1 | 12 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R1J12 | 20 | 2.5 | 20 | 1 | 3°52′ | R | H1K | 12 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R1J14 | 20 | 2.5 | 20 | 1 | 3°52′ | R | H1K | 14 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R1J15 | 20 | 2.5 | 20 | 1 | 3°52′ | R | H1K | 15 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R1J16 | 20 | 2.5 | 20 | 1 | 3°52′ | R | H1K | 16 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R1J17 | 20 | 2.5 | 20 | 1 | 3°52′ | R | H1K | 17 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R1J18 | 20 | 2.5 | 20 | 1 | 3°52′ | R | H1K | 18 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R1J19 | 20 | 2.5 | 20 | 1 | 3°52′ | R | H1K | 19 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R2 | 10 | 2.5 | 20 | 2 | 7°42′ | R | H1 | 12 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R2J12 | 10 | 2.5 | 20 | 2 | 7°42′ | R | H1K | 12 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R2J14 | 10 | 2.5 | 20 | 2 | 7°42′ | R | H1K | 14 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R2J15 | 10 | 2.5 | 20 | 2 | 7°42′ | R | H1K | 15 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R2J16 | 10 | 2.5 | 20 | 2 | 7°42′ | R | H1K | 16 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R2J17 | 10 | 2.5 | 20 | 2 | 7°42′ | R | H1K | 17 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R2J18 | 10 | 2.5 | 20 | 2 | 7°42′ | R | H1K | 18 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-20R2J19 | 10 | 2.5 | 20 | 2 | 7°42′ | R | H1K | 19 | 35 | 50 | 55 | 57.5 | 20 | 14 |
| AG2.5-30R1 | 30 | 2.5 | 30 | 1 | 3°52′ | R | H4 | 12 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R1J12 | 30 | 2.5 | 30 | 1 | 3°52′ | R | H4K | 12 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R1J14 | 30 | 2.5 | 30 | 1 | 3°52′ | R | H4K | 14 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R1J15 | 30 | 2.5 | 30 | 1 | 3°52′ | R | H4K | 15 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R1J16 | 30 | 2.5 | 30 | 1 | 3°52′ | R | H4K | 16 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R1J17 | 30 | 2.5 | 30 | 1 | 3°52′ | R | H4K | 17 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R1J18 | 30 | 2.5 | 30 | 1 | 3°52′ | R | H4K | 18 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R1J19 | 30 | 2.5 | 30 | 1 | 3°52′ | R | H4K | 19 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R1J20 | 30 | 2.5 | 30 | 1 | 3°52′ | R | H4K | 20 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R1J22 | 30 | 2.5 | 30 | 1 | 3°52′ | R | H4K | 22 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R2 | 15 | 2.5 | 30 | 2 | 7°42′ | R | H4 | 12 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R2J12 | 15 | 2.5 | 30 | 2 | 7°42′ | R | H4K | 12 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R2J14 | 15 | 2.5 | 30 | 2 | 7°42′ | R | H4K | 14 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R2J15 | 15 | 2.5 | 30 | 2 | 7°42′ | R | H4K | 15 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R2J16 | 15 | 2.5 | 30 | 2 | 7°42′ | R | H4K | 16 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R2J17 | 15 | 2.5 | 30 | 2 | 7°42′ | R | H4K | 17 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R2J18 | 15 | 2.5 | 30 | 2 | 7°42′ | R | H4K | 18 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R2J19 | 15 | 2.5 | 30 | 2 | 7°42′ | R | H4K | 19 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R2J20 | 15 | 2.5 | 30 | 2 | 7°42′ | R | H4K | 20 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-30R2J22 | 15 | 2.5 | 30 | 2 | 7°42′ | R | H4K | 22 | 40 | 75 | 80 | 82.5 | 20 | 14 |
| AG2.5-40R1 | 40 | 2.5 | 40 | 1 | 3°52′ | R | H5 | 15 | 45 | 100 | 105 | 107.5 | 20 | 14 |
| AG2.5-40R1J15 | 40 | 2.5 | 40 | 1 | 3°52′ | R | H5K | 15 | 45 | 100 | 105 | 107.5 | 20 | 14 |
| AG2.5-40R1J16 | 40 | 2.5 | 40 | 1 | 3°52′ | R | H5K | 16 | 45 | 100 | 105 | 107.5 | 20 | 14 |
| AG2.5-40R1J17 | 40 | 2.5 | 40 | 1 | 3°52′ | R | H5K | 17 | 45 | 100 | 105 | 107.5 | 20 | 14 |
| AG2.5-40R1J18 | 40 | 2.5 | 40 | 1 | 3°52′ | R | H5K | 18 | 45 | 100 | 105 | 107.5 | 20 | 14 |
| AG2.5-40R1J19 | 40 | 2.5 | 40 | 1 | 3°52′ | R | H5K | 19 | 45 | 100 | 105 | 107.5 | 20 | 14 |
| AG2.5-40R1J20 | 40 | 2.5 | 40 | 1 | 3°52′ | R | H5K | 20 | 45 | 100 | 105 | 107.5 | 20 | 14 |
| AG2.5-40R1J22 | 40 | 2.5 | 40 | 1 | 3°52′ | R | H5K | 22 | 45 | 100 | 105 | 107.5 | 20 | 14 |
| AG2.5-40R1J25 | 40 | 2.5 | 40 | 1 | 3°52′ | R | H5K | 25 | 45 | 100 | 105 | 107.5 | 20 | 14 |
| AG2.5-50R1 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5 | 15 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-50R1J15 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5K | 15 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-50R1J16 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5K | 16 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-50R1J17 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5K | 17 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-50R1J18 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5K | 18 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-50R1J19 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5K | 19 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-50R1J20 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5K | 20 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-50R1J22 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5K | 22 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-50R1J25 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5K | 25 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-50R1J28 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5K | 28 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-50R1J30 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5K | 30 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-50R1J32 | 50 | 2.5 | 50 | 1 | 3°52′ | R | H5K | 32 | 55 | 125 | 130 | 132.5 | 20 | 14 |
| AG2.5-60R1 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5 | 15 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J15 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 15 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J16 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 16 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J17 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 17 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J18 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 18 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J19 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 19 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J20 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 20 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J22 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 22 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J25 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 25 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J28 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 28 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J30 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 30 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J32 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 32 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG2.5-60R1J35 | 60 | 2.5 | 60 | 1 | 3°52′ | R | H5K | 35 | 60 | 150 | 155 | 157.5 | 20 | 14 |
| AG3-20R1 | 20 | 3 | 20 | 1 | 3°54′ | R | H1 | 20 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-20R1J20 | 20 | 3 | 20 | 1 | 3°54′ | R | H1K | 20 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-20R1J22 | 20 | 3 | 20 | 1 | 3°54′ | R | H1K | 22 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-20R1J25 | 20 | 3 | 20 | 1 | 3°54′ | R | H1K | 25 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-20R1J28 | 20 | 3 | 20 | 1 | 3°54′ | R | H1K | 28 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-20R1J30 | 20 | 3 | 20 | 1 | 3°54′ | R | H1K | 30 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-20R2 | 10 | 3 | 20 | 2 | 7°46′ | R | H1 | 20 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-20R2J20 | 10 | 3 | 20 | 2 | 7°46′ | R | H1K | 20 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-20R2J22 | 10 | 3 | 20 | 2 | 7°46′ | R | H1K | 22 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-20R2J25 | 10 | 3 | 20 | 2 | 7°46′ | R | H1K | 25 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-20R2J28 | 10 | 3 | 20 | 2 | 7°46′ | R | H1K | 28 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-20R2J30 | 10 | 3 | 20 | 2 | 7°46′ | R | H1K | 30 | 50 | 60 | 66 | 69 | 25 | 18 |
| AG3-30R1 | 30 | 3 | 30 | 1 | 3°54′ | R | H4 | 20 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R1J20 | 30 | 3 | 30 | 1 | 3°54′ | R | H4K | 20 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R1J22 | 30 | 3 | 30 | 1 | 3°54′ | R | H4K | 22 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R1J25 | 30 | 3 | 30 | 1 | 3°54′ | R | H4K | 25 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R1J28 | 30 | 3 | 30 | 1 | 3°54′ | R | H4K | 28 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R1J30 | 30 | 3 | 30 | 1 | 3°54′ | R | H4K | 30 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R1J32 | 30 | 3 | 30 | 1 | 3°54′ | R | H4K | 32 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R2 | 15 | 3 | 30 | 2 | 7°46′ | R | H4 | 20 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R2J20 | 15 | 3 | 30 | 2 | 7°46′ | R | H4K | 20 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R2J22 | 15 | 3 | 30 | 2 | 7°46′ | R | H4K | 22 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R2J25 | 15 | 3 | 30 | 2 | 7°46′ | R | H4K | 25 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R2J28 | 15 | 3 | 30 | 2 | 7°46′ | R | H4K | 28 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R2J30 | 15 | 3 | 30 | 2 | 7°46′ | R | H4K | 30 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R2J32 | 15 | 3 | 30 | 2 | 7°46′ | R | H4K | 32 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R3 | 10 | 3 | 30 | 3 | 11°34′ | R | H4 | 20 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R3J20 | 10 | 3 | 30 | 3 | 11°34′ | R | H4K | 20 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R3J22 | 10 | 3 | 30 | 3 | 11°34′ | R | H4K | 22 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R3J25 | 10 | 3 | 30 | 3 | 11°34′ | R | H4K | 25 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R3J28 | 10 | 3 | 30 | 3 | 11°34′ | R | H4K | 28 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R3J30 | 10 | 3 | 30 | 3 | 11°34′ | R | H4K | 30 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-30R3J32 | 10 | 3 | 30 | 3 | 11°34′ | R | H4K | 32 | 55 | 90 | 96 | 99 | 25 | 18 |
| AG3-40R1 | 40 | 3 | 40 | 1 | 3°54′ | R | H5 | 20 | 65 | 120 | 126 | 129 | 25 | 18 |
| AG3-40R1J20 | 40 | 3 | 40 | 1 | 3°54′ | R | H5K | 20 | 65 | 120 | 126 | 129 | 25 | 18 |
| AG3-40R1J22 | 40 | 3 | 40 | 1 | 3°54′ | R | H5K | 22 | 65 | 120 | 126 | 129 | 25 | 18 |
| AG3-40R1J25 | 40 | 3 | 40 | 1 | 3°54′ | R | H5K | 25 | 65 | 120 | 126 | 129 | 25 | 18 |
| AG3-40R1J28 | 40 | 3 | 40 | 1 | 3°54′ | R | H5K | 28 | 65 | 120 | 126 | 129 | 25 | 18 |
| AG3-40R1J30 | 40 | 3 | 40 | 1 | 3°54′ | R | H5K | 30 | 65 | 120 | 126 | 129 | 25 | 18 |
| AG3-40R1J32 | 40 | 3 | 40 | 1 | 3°54′ | R | H5K | 32 | 65 | 120 | 126 | 129 | 25 | 18 |
| AG3-40R1J35 | 40 | 3 | 40 | 1 | 3°54′ | R | H5K | 35 | 65 | 120 | 126 | 129 | 25 | 18 |
| AG3-45R3 | 15 | 3 | 45 | 3 | 11°34′ | R | H5 | 20 | 70 | 135 | 141 | 144 | 25 | 18 |
| AG3-45R3J20 | 15 | 3 | 45 | 3 | 11°34′ | R | H5K | 20 | 70 | 135 | 141 | 144 | 25 | 18 |
| AG3-45R3J22 | 15 | 3 | 45 | 3 | 11°34′ | R | H5K | 22 | 70 | 135 | 141 | 144 | 25 | 18 |
| AG3-45R3J25 | 15 | 3 | 45 | 3 | 11°34′ | R | H5K | 25 | 70 | 135 | 141 | 144 | 25 | 18 |
| AG3-45R3J28 | 15 | 3 | 45 | 3 | 11°34′ | R | H5K | 28 | 70 | 135 | 141 | 144 | 25 | 18 |
| AG3-45R3J30 | 15 | 3 | 45 | 3 | 11°34′ | R | H5K | 30 | 70 | 135 | 141 | 144 | 25 | 18 |
| AG3-45R3J32 | 15 | 3 | 45 | 3 | 11°34′ | R | H5K | 32 | 70 | 135 | 141 | 144 | 25 | 18 |
| AG3-45R3J35 | 15 | 3 | 45 | 3 | 11°34′ | R | H5K | 35 | 70 | 135 | 141 | 144 | 25 | 18 |
| AG3-45R3J40 | 15 | 3 | 45 | 3 | 11°34′ | R | H5K | 40 | 70 | 135 | 141 | 144 | 25 | 18 |
| AG3-50R1 | 50 | 3 | 50 | 1 | 3°54′ | R | H5 | 20 | 75 | 150 | 156 | 159 | 25 | 18 |
| AG3-50R1J20 | 50 | 3 | 50 | 1 | 3°54′ | R | H5K | 20 | 75 | 150 | 156 | 159 | 25 | 18 |
| AG3-50R1J22 | 50 | 3 | 50 | 1 | 3°54′ | R | H5K | 22 | 75 | 150 | 156 | 159 | 25 | 18 |
| AG3-50R1J25 | 50 | 3 | 50 | 1 | 3°54′ | R | H5K | 25 | 75 | 150 | 156 | 159 | 25 | 18 |
| AG3-50R1J28 | 50 | 3 | 50 | 1 | 3°54′ | R | H5K | 28 | 75 | 150 | 156 | 159 | 25 | 18 |
| AG3-50R1J30 | 50 | 3 | 50 | 1 | 3°54′ | R | H5K | 30 | 75 | 150 | 156 | 159 | 25 | 18 |
| AG3-50R1J32 | 50 | 3 | 50 | 1 | 3°54′ | R | H5K | 32 | 75 | 150 | 156 | 159 | 25 | 18 |
| AG3-50R1J35 | 50 | 3 | 50 | 1 | 3°54′ | R | H5K | 35 | 75 | 150 | 156 | 159 | 25 | 18 |
| AG3-50R1J40 | 50 | 3 | 50 | 1 | 3°54′ | R | H5K | 40 | 75 | 150 | 156 | 159 | 25 | 18 |
| AG3-50R1J45 | 50 | 3 | 50 | 1 | 3°54′ | R | H5K | 45 | 75 | 150 | 156 | 159 | 25 | 18 |
| AG3-60R1 | 60 | 3 | 60 | 1 | 3°54′ | R | H5 | 20 | 85 | 180 | 186 | 189 | 25 | 18 |
| AG3-60R1J20 | 60 | 3 | 60 | 1 | 3°54′ | R | H5K | 20 | 85 | 180 | 186 | 189 | 25 | 18 |
| AG3-60R1J22 | 60 | 3 | 60 | 1 | 3°54′ | R | H5K | 22 | 85 | 180 | 186 | 189 | 25 | 18 |
| AG3-60R1J25 | 60 | 3 | 60 | 1 | 3°54′ | R | H5K | 25 | 85 | 180 | 186 | 189 | 25 | 18 |
| AG3-60R1J28 | 60 | 3 | 60 | 1 | 3°54′ | R | H5K | 28 | 85 | 180 | 186 | 189 | 25 | 18 |
| AG3-60R1J30 | 60 | 3 | 60 | 1 | 3°54′ | R | H5K | 30 | 85 | 180 | 186 | 189 | 25 | 18 |
| AG3-60R1J32 | 60 | 3 | 60 | 1 | 3°54′ | R | H5K | 32 | 85 | 180 | 186 | 189 | 25 | 18 |
| AG3-60R1J35 | 60 | 3 | 60 | 1 | 3°54′ | R | H5K | 35 | 85 | 180 | 186 | 189 | 25 | 18 |
| AG3-60R1J40 | 60 | 3 | 60 | 1 | 3°54′ | R | H5K | 40 | 85 | 180 | 186 | 189 | 25 | 18 |
| AG3-60R1J45 | 60 | 3 | 60 | 1 | 3°54′ | R | H5K | 45 | 85 | 180 | 186 | 189 | 25 | 18 |
| AG3-60R1J50 | 60 | 3 | 60 | 1 | 3°54′ | R | H5K | 50 | 85 | 180 | 186 | 189 | 25 | 18 |
| AG4-20R1 | 20 | 4 | 20 | 1 | 3°41′ | R | H1 | 20 | 60 | 80 | 88 | 92 | 30 | 20 |
| AG4-20R2 | 10 | 4 | 20 | 2 | 7°21′ | R | H1 | 20 | 60 | 80 | 88 | 92 | 30 | 20 |
| AG4-30R1 | 30 | 4 | 30 | 1 | 3°41′ | R | H4 | 20 | 65 | 120 | 128 | 132 | 30 | 20 |
| AG4-30R2 | 15 | 4 | 30 | 2 | 7°21′ | R | H4 | 20 | 65 | 120 | 128 | 132 | 30 | 20 |
| AG4-30R3 | 10 | 4 | 30 | 3 | 10°57′ | R | H4 | 20 | 65 | 120 | 128 | 132 | 30 | 20 |
| AG4-40R1 | 40 | 4 | 40 | 1 | 3°41′ | R | H5 | 20 | 80 | 160 | 168 | 172 | 30 | 20 |
| AG4-45R3 | 15 | 4 | 45 | 3 | 10°57′ | R | H5 | 20 | 90 | 180 | 188 | 192 | 30 | 20 |
| AG4-50R1 | 50 | 4 | 50 | 1 | 3°41′ | R | H5 | 20 | 90 | 200 | 208 | 212 | 30 | 20 |
| AG4-60R1 | 60 | 4 | 60 | 1 | 3°41′ | R | H5 | 20 | 100 | 240 | 248 | 252 | 30 | 20 |
| AG5-20R1 | 20 | 5 | 20 | 1 | 4°05′ | R | H4 | 22 | 75 | 100 | 110 | 115 | 35 | 25 |
| AG5-20R2 | 10 | 5 | 20 | 2 | 8°08′ | R | H4 | 22 | 75 | 100 | 110 | 115 | 35 | 25 |
| AG5-30R1 | 30 | 5 | 30 | 1 | 4°05′ | R | H5 | 22 | 75 | 150 | 160 | 165 | 35 | 25 |
| AG5-30R2 | 15 | 5 | 30 | 2 | 8°08′ | R | H5 | 22 | 75 | 150 | 160 | 165 | 35 | 25 |
| AG5-40R1 | 40 | 5 | 40 | 1 | 4°05′ | R | H5 | 22 | 110 | 200 | 210 | 215 | 35 | 25 |
| AG5-50R1 | 50 | 5 | 50 | 1 | 4°05′ | R | H5 | 22 | 120 | 250 | 260 | 265 | 35 | 25 |
| AG5-60R1 | 60 | 5 | 60 | 1 | 4°05′ | R | H5 | 22 | 130 | 300 | 310 | 315 | 35 | 25 |
| AG6-20R1 | 20 | 6 | 20 | 1 | 4°17′ | R | H4 | 25 | 85 | 120 | 132 | 138 | 40 | 30 |
| AG6-20R2 | 10 | 6 | 20 | 2 | 8°32′ | R | H4 | 25 | 85 | 120 | 132 | 138 | 40 | 30 |
| AG6-30R1 | 30 | 6 | 30 | 1 | 4°17′ | R | H5 | 25 | 100 | 180 | 192 | 198 | 40 | 30 |
| AG6-30R2 | 15 | 6 | 30 | 2 | 8°32′ | R | H5 | 25 | 100 | 180 | 192 | 198 | 40 | 30 |
| AG6-40R1 | 40 | 6 | 40 | 1 | 4°17′ | R | H5 | 25 | 120 | 240 | 252 | 258 | 40 | 30 |
| AG6-50R1 | 50 | 6 | 50 | 1 | 4°17′ | R | H5 | 25 | 130 | 300 | 312 | 318 | 40 | 30 |
| AG6-60R1 | 60 | 6 | 60 | 1 | 4°17′ | R | H5 | 25 | 150 | 360 | 372 | 378 | 40 | 30 |
| カタログ記号 | ボス 長さ F | 全長 G | ウエブ厚 （H） | リム径 （I） | 組立 距離 J | キーみぞ 幅 | キーみぞ 深さ | ねじ穴 サイズ | ねじ穴 位置L | 許容 歯面強さ （kgf・m） | バックラッシ 下限 （mm） | バックラッシ 上限 （mm） | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AG0.5-20R1 | 7 | 12 | - | - | 9.5 | - | - | - | - | 0.03 | 0.02 | 0.14 | 0.01 |
| AG0.5-20R2 | 7 | 12 | - | - | 9.5 | - | - | - | - | 0.03 | 0.02 | 0.14 | 0.01 |
| AG0.5-30R1 | 7 | 12 | - | - | 12 | - | - | - | - | 0.07 | 0.02 | 0.14 | 0.01 |
| AG0.5-30R2 | 7 | 12 | - | - | 12 | - | - | - | - | 0.06 | 0.02 | 0.14 | 0.01 |
| AG0.5-40R1 | 7 | 12 | - | - | 14.5 | - | - | - | - | 0.12 | 0.02 | 0.14 | 0.02 |
| AG0.5-50R1 | 7 | 12 | - | - | 17 | - | - | - | - | 0.18 | 0.02 | 0.14 | 0.04 |
| AG0.5-60R1 | 7 | 12 | - | - | 19.5 | - | - | - | - | 0.25 | 0.02 | 0.14 | 0.05 |
| AG0.8-20R1 | 8 | 16 | - | - | 14 | - | - | - | - | 0.10 | 0.06 | 0.17 | 0.02 |
| AG0.8-20R2 | 8 | 16 | - | - | 14 | - | - | - | - | 0.09 | 0.06 | 0.17 | 0.02 |
| AG0.8-30R1 | 8 | 16 | - | - | 18 | - | - | - | - | 0.22 | 0.06 | 0.17 | 0.04 |
| AG0.8-30R2 | 8 | 16 | - | - | 18 | - | - | - | - | 0.21 | 0.06 | 0.17 | 0.04 |
| AG0.8-40R1 | 8 | 16 | - | - | 22 | - | - | - | - | 0.39 | 0.06 | 0.17 | 0.07 |
| AG0.8-50R1 | 8 | 16 | - | - | 26 | - | - | - | - | 0.61 | 0.06 | 0.17 | 0.10 |
| AG0.8-60R1 | 8 | 16 | - | - | 30 | - | - | - | - | 0.86 | 0.06 | 0.17 | 0.14 |
| AG1-20R1 | 10 | 20 | - | - | 18 | - | - | - | - | 0.19 | 0.08 | 0.19 | 0.04 |
| AG1-20R1J6 | 10 | 20 | - | - | 18 | - | - | M4 | 5 | 0.19 | 0.08 | 0.19 | 0.04 |
| AG1-20R2 | 10 | 20 | - | - | 18 | - | - | - | - | 0.17 | 0.08 | 0.19 | 0.04 |
| AG1-20R2J6 | 10 | 20 | - | - | 18 | - | - | M4 | 5 | 0.17 | 0.08 | 0.19 | 0.04 |
| AG1-30R1 | 10 | 20 | - | - | 23 | - | - | - | - | 0.41 | 0.08 | 0.19 | 0.08 |
| AG1-30R1J6 | 10 | 20 | - | - | 23 | - | - | M4 | 5 | 0.41 | 0.08 | 0.19 | 0.08 |
| AG1-30R1J8 | 10 | 20 | - | - | 23 | - | - | M5 | 5 | 0.41 | 0.08 | 0.19 | 0.07 |
| AG1-30R2 | 10 | 20 | - | - | 23 | - | - | - | - | 0.38 | 0.08 | 0.19 | 0.08 |
| AG1-30R2J6 | 10 | 20 | - | - | 23 | - | - | M4 | 5 | 0.38 | 0.08 | 0.19 | 0.08 |
| AG1-30R2J8 | 10 | 20 | - | - | 23 | - | - | M5 | 5 | 0.38 | 0.08 | 0.19 | 0.07 |
| AG1-40R1 | 10 | 20 | - | - | 28 | - | - | - | - | 0.73 | 0.08 | 0.19 | 0.13 |
| AG1-40R1J8 | 10 | 20 | - | - | 28 | - | - | M5 | 5 | 0.73 | 0.08 | 0.19 | 0.13 |
| AG1-40R1J10 | 10 | 20 | - | - | 28 | 4 | 1.8 | M4 | 5 | 0.73 | 0.08 | 0.19 | 0.13 |
| AG1-40R1J12 | 10 | 20 | - | - | 28 | 4 | 1.8 | M4 | 5 | 0.73 | 0.08 | 0.19 | 0.12 |
| AG1-50R1 | 10 | 20 | - | - | 33 | - | - | - | - | 1.11 | 0.08 | 0.19 | 0.20 |
| AG1-50R1J8 | 10 | 20 | - | - | 33 | - | - | M5 | 5 | 1.11 | 0.08 | 0.19 | 0.20 |
| AG1-50R1J10 | 10 | 20 | - | - | 33 | 4 | 1.8 | M4 | 5 | 1.11 | 0.08 | 0.19 | 0.19 |
| AG1-50R1J12 | 10 | 20 | - | - | 33 | 4 | 1.8 | M4 | 5 | 1.11 | 0.08 | 0.19 | 0.19 |
| AG1-50R1J14 | 10 | 20 | - | - | 33 | 5 | 2.3 | M4 | 5 | 1.11 | 0.08 | 0.19 | 0.18 |
| AG1-50R1J15 | 10 | 20 | - | - | 33 | 5 | 2.3 | M4 | 5 | 1.11 | 0.08 | 0.19 | 0.18 |
| AG1-50R1J16 | 10 | 20 | - | - | 33 | 5 | 2.3 | M4 | 5 | 1.11 | 0.08 | 0.19 | 0.18 |
| AG1-50R1J17 | 10 | 20 | - | - | 33 | 5 | 2.3 | M4 | 5 | 1.11 | 0.08 | 0.19 | 0.17 |
| AG1-60R1 | 10 | 20 | - | - | 38 | - | - | - | - | 1.57 | 0.08 | 0.19 | 0.29 |
| AG1-60R1J10 | 10 | 20 | - | - | 38 | 4 | 1.8 | M4 | 5 | 1.57 | 0.08 | 0.19 | 0.28 |
| AG1-60R1J12 | 10 | 20 | - | - | 38 | 4 | 1.8 | M4 | 5 | 1.57 | 0.08 | 0.19 | 0.28 |
| AG1-60R1J14 | 10 | 20 | - | - | 38 | 5 | 2.3 | M4 | 5 | 1.57 | 0.08 | 0.19 | 0.27 |
| AG1-60R1J15 | 10 | 20 | - | - | 38 | 5 | 2.3 | M4 | 5 | 1.57 | 0.08 | 0.19 | 0.27 |
| AG1-60R1J16 | 10 | 20 | - | - | 38 | 5 | 2.3 | M4 | 5 | 1.57 | 0.08 | 0.19 | 0.26 |
| AG1-60R1J17 | 10 | 20 | - | - | 38 | 5 | 2.3 | M4 | 5 | 1.57 | 0.08 | 0.19 | 0.26 |
| AG1-60R1J18 | 10 | 20 | - | - | 38 | 6 | 2.8 | M5 | 5 | 1.57 | 0.08 | 0.19 | 0.25 |
| AG1-60R1J19 | 10 | 20 | - | - | 38 | 6 | 2.8 | M5 | 5 | 1.57 | 0.08 | 0.19 | 0.25 |
| AG1.5-20R1 | 10 | 24 | - | - | 27.5 | - | - | - | - | 0.54 | 0.10 | 0.21 | 0.10 |
| AG1.5-20R1J8 | 10 | 24 | - | - | 27.5 | - | - | M5 | 5 | 0.54 | 0.10 | 0.21 | 0.10 |
| AG1.5-20R1J10 | 10 | 24 | - | - | 27.5 | 4 | 1.8 | M4 | 5 | 0.54 | 0.10 | 0.21 | 0.10 |
| AG1.5-20R2 | 10 | 24 | - | - | 27.5 | - | - | - | - | 0.50 | 0.10 | 0.21 | 0.10 |
| AG1.5-20R2J8 | 10 | 24 | - | - | 27.5 | - | - | M5 | 5 | 0.50 | 0.10 | 0.21 | 0.10 |
| AG1.5-20R2J10 | 10 | 24 | - | - | 27.5 | 4 | 1.8 | M4 | 5 | 0.50 | 0.10 | 0.21 | 0.10 |
| AG1.5-30R1 | 10 | 24 | - | - | 35 | - | - | - | - | 1.19 | 0.10 | 0.21 | 0.22 |
| AG1.5-30R1J10 | 10 | 24 | - | - | 35 | 4 | 1.8 | M4 | 5 | 1.19 | 0.10 | 0.21 | 0.22 |
| AG1.5-30R1J12 | 10 | 24 | - | - | 35 | 4 | 1.8 | M4 | 5 | 1.19 | 0.10 | 0.21 | 0.21 |
| AG1.5-30R1J14 | 10 | 24 | - | - | 35 | 5 | 2.3 | M4 | 5 | 1.19 | 0.10 | 0.21 | 0.20 |
| AG1.5-30R1J15 | 10 | 24 | - | - | 35 | 5 | 2.3 | M4 | 5 | 1.19 | 0.10 | 0.21 | 0.20 |
| AG1.5-30R1J16 | 10 | 24 | - | - | 35 | 5 | 2.3 | M4 | 5 | 1.19 | 0.10 | 0.21 | 0.20 |
| AG1.5-30R1J17 | 10 | 24 | - | - | 35 | 5 | 2.3 | M4 | 5 | 1.19 | 0.10 | 0.21 | 0.19 |
| AG1.5-30R2 | 10 | 24 | - | - | 35 | - | - | - | - | 1.10 | 0.10 | 0.21 | 0.22 |
| AG1.5-30R2J10 | 10 | 24 | - | - | 35 | 4 | 1.8 | M4 | 5 | 1.10 | 0.10 | 0.21 | 0.22 |
| AG1.5-30R2J12 | 10 | 24 | - | - | 35 | 4 | 1.8 | M4 | 5 | 1.1 | 0.10 | 0.21 | 0.21 |
| AG1.5-30R2J14 | 10 | 24 | - | - | 35 | 5 | 2.3 | M4 | 5 | 1.1 | 0.10 | 0.21 | 0.20 |
| AG1.5-30R2J15 | 10 | 24 | - | - | 35 | 5 | 2.3 | M4 | 5 | 1.1 | 0.10 | 0.21 | 0.20 |
| AG1.5-30R2J16 | 10 | 24 | - | - | 35 | 5 | 2.3 | M4 | 5 | 1.1 | 0.10 | 0.21 | 0.20 |
| AG1.5-30R2J17 | 10 | 24 | - | - | 35 | 5 | 2.3 | M4 | 5 | 1.1 | 0.10 | 0.21 | 0.19 |
| AG1.5-40R1 | 10 | 24 | - | - | 42.5 | - | - | - | - | 2.1 | 0.10 | 0.21 | 0.37 |
| AG1.5-40R1J12 | 10 | 24 | - | - | 42.5 | 4 | 1.8 | M4 | 5 | 2.1 | 0.10 | 0.21 | 0.37 |
| AG1.5-40R1J14 | 10 | 24 | - | - | 42.5 | 5 | 2.3 | M4 | 5 | 2.1 | 0.10 | 0.21 | 0.36 |
| AG1.5-40R1J15 | 10 | 24 | - | - | 42.5 | 5 | 2.3 | M4 | 5 | 2.1 | 0.10 | 0.21 | 0.35 |
| AG1.5-40R1J16 | 10 | 24 | - | - | 42.5 | 5 | 2.3 | M4 | 5 | 2.1 | 0.10 | 0.21 | 0.35 |
| AG1.5-40R1J17 | 10 | 24 | - | - | 42.5 | 5 | 2.3 | M4 | 5 | 2.1 | 0.10 | 0.21 | 0.34 |
| AG1.5-40R1J18 | 10 | 24 | - | - | 42.5 | 6 | 2.8 | M5 | 5 | 2.1 | 0.10 | 0.21 | 0.34 |
| AG1.5-40R1J19 | 10 | 24 | - | - | 42.5 | 6 | 2.8 | M5 | 5 | 2.1 | 0.10 | 0.21 | 0.33 |
| AG1.5-50R1 | 10 | 24 | - | - | 50 | - | - | - | - | 3.22 | 0.10 | 0.21 | 0.59 |
| AG1.5-50R1J12 | 10 | 24 | - | - | 50 | 4 | 1.8 | M4* | 5 | 3.22 | 0.10 | 0.21 | 0.58 |
| AG1.5-50R1J14 | 10 | 24 | - | - | 50 | 5 | 2.3 | M4* | 5 | 3.22 | 0.10 | 0.21 | 0.58 |
| AG1.5-50R1J15 | 10 | 24 | - | - | 50 | 5 | 2.3 | M4* | 5 | 3.22 | 0.10 | 0.21 | 0.57 |
| AG1.5-50R1J16 | 10 | 24 | - | - | 50 | 5 | 2.3 | M4* | 5 | 3.22 | 0.10 | 0.21 | 0.57 |
| AG1.5-50R1J17 | 10 | 24 | - | - | 50 | 5 | 2.3 | M4 | 5 | 3.22 | 0.10 | 0.21 | 0.56 |
| AG1.5-50R1J18 | 10 | 24 | - | - | 50 | 6 | 2.8 | M5 | 5 | 3.22 | 0.10 | 0.21 | 0.56 |
| AG1.5-50R1J19 | 10 | 24 | - | - | 50 | 6 | 2.8 | M5 | 5 | 3.22 | 0.10 | 0.21 | 0.55 |
| AG1.5-50R1J20 | 10 | 24 | - | - | 50 | 6 | 2.8 | M5 | 5 | 3.22 | 0.10 | 0.21 | 0.55 |
| AG1.5-50R1J22 | 10 | 24 | - | - | 50 | 6 | 2.8 | M5 | 5 | 3.22 | 0.10 | 0.21 | 0.54 |
| AG1.5-50R1J25 | 10 | 24 | - | - | 50 | 8 | 3.3 | M6 | 5 | 3.22 | 0.10 | 0.21 | 0.51 |
| AG1.5-60R1 | 10 | 24 | - | - | 57.5 | - | - | - | - | 4.55 | 0.10 | 0.21 | 0.83 |
| AG1.5-60R1J12 | 10 | 24 | - | - | 57.5 | 4 | 1.8 | M4* | 5 | 4.55 | 0.10 | 0.21 | 0.82 |
| AG1.5-60R1J14 | 10 | 24 | - | - | 57.5 | 5 | 2.3 | M4* | 5 | 4.55 | 0.10 | 0.21 | 0.81 |
| AG1.5-60R1J15 | 10 | 24 | - | - | 57.5 | 5 | 2.3 | M4* | 5 | 4.55 | 0.10 | 0.21 | 0.81 |
| AG1.5-60R1J16 | 10 | 24 | - | - | 57.5 | 5 | 2.3 | M4* | 5 | 4.55 | 0.10 | 0.21 | 0.81 |
| AG1.5-60R1J17 | 10 | 24 | - | - | 57.5 | 5 | 2.3 | M4* | 5 | 4.55 | 0.10 | 0.21 | 0.80 |
| AG1.5-60R1J18 | 10 | 24 | - | - | 57.5 | 6 | 2.8 | M5 | 5 | 4.55 | 0.10 | 0.21 | 0.80 |
| AG1.5-60R1J19 | 10 | 24 | - | - | 57.5 | 6 | 2.8 | M5 | 5 | 4.55 | 0.10 | 0.21 | 0.79 |
| AG1.5-60R1J20 | 10 | 24 | - | - | 57.5 | 6 | 2.8 | M5 | 5 | 4.55 | 0.10 | 0.21 | 0.79 |
| AG1.5-60R1J22 | 10 | 24 | - | - | 57.5 | 6 | 2.8 | M5 | 5 | 4.55 | 0.10 | 0.21 | 0.77 |
| AG1.5-60R1J25 | 10 | 24 | - | - | 57.5 | 8 | 3.3 | M6 | 5 | 4.55 | 0.10 | 0.21 | 0.75 |
| AG1.5-60R1J28 | 10 | 24 | - | - | 57.5 | 8 | 3.3 | M6 | 5 | 4.55 | 0.10 | 0.21 | 0.73 |
| AG1.5-60R1J30 | 10 | 24 | - | - | 57.5 | 8 | 3.3 | M6 | 5 | 4.55 | 0.10 | 0.21 | 0.71 |
| AG2-20R1 | 15 | 33 | - | - | 35.5 | - | - | - | - | 1.14 | 0.11 | 0.24 | 0.26 |
| AG2-20R1J12 | 15 | 33 | - | - | 35.5 | 4 | 1.8 | M4 | 7.5 | 1.14 | 0.11 | 0.24 | 0.26 |
| AG2-20R1J14 | 15 | 33 | - | - | 35.5 | 5 | 2.3 | M4 | 7.5 | 1.14 | 0.11 | 0.24 | 0.24 |
| AG2-20R1J15 | 15 | 33 | - | - | 35.5 | 5 | 2.3 | M4 | 7.5 | 1.14 | 0.11 | 0.24 | 0.24 |
| AG2-20R1J16 | 15 | 33 | - | - | 35.5 | 5 | 2.3 | M4 | 7.5 | 1.14 | 0.11 | 0.24 | 0.23 |
| AG2-20R1J17 | 15 | 33 | - | - | 35.5 | 5 | 2.3 | M4 | 7.5 | 1.14 | 0.11 | 0.24 | 0.23 |
| AG2-20R2 | 15 | 33 | - | - | 35.5 | - | - | - | - | 1.05 | 0.11 | 0.24 | 0.26 |
| AG2-20R2J12 | 15 | 33 | - | - | 35.5 | 4 | 1.8 | M4 | 7.5 | 1.05 | 0.11 | 0.24 | 0.26 |
| AG2-20R2J14 | 15 | 33 | - | - | 35.5 | 5 | 2.3 | M4 | 7.5 | 1.05 | 0.11 | 0.24 | 0.24 |
| AG2-20R2J15 | 15 | 33 | - | - | 35.5 | 5 | 2.3 | M4 | 7.5 | 1.05 | 0.11 | 0.24 | 0.24 |
| AG2-20R2J16 | 15 | 33 | - | - | 35.5 | 5 | 2.3 | M4 | 7.5 | 1.05 | 0.11 | 0.24 | 0.23 |
| AG2-20R2J17 | 15 | 33 | - | - | 35.5 | 5 | 2.3 | M4 | 7.5 | 1.05 | 0.11 | 0.24 | 0.23 |
| AG2-30R1 | 15 | 33 | - | - | 45.5 | - | - | - | - | 2.53 | 0.11 | 0.24 | 0.51 |
| AG2-30R1J12 | 15 | 33 | - | - | 45.5 | 4 | 1.8 | M4 | 7.5 | 2.53 | 0.11 | 0.24 | 0.51 |
| AG2-30R1J14 | 15 | 33 | - | - | 45.5 | 5 | 2.3 | M4 | 7.5 | 2.53 | 0.11 | 0.24 | 0.50 |
| AG2-30R1J15 | 15 | 33 | - | - | 45.5 | 5 | 2.3 | M4 | 7.5 | 2.53 | 0.11 | 0.24 | 0.49 |
| AG2-30R1J16 | 15 | 33 | - | - | 45.5 | 5 | 2.3 | M4 | 7.5 | 2.53 | 0.11 | 0.24 | 0.49 |
| AG2-30R1J17 | 15 | 33 | - | - | 45.5 | 5 | 2.3 | M4 | 7.5 | 2.53 | 0.11 | 0.24 | 0.48 |
| AG2-30R1J18 | 15 | 33 | - | - | 45.5 | 6 | 2.8 | M5 | 7.5 | 2.53 | 0.11 | 0.24 | 0.47 |
| AG2-30R1J19 | 15 | 33 | - | - | 45.5 | 6 | 2.8 | M5 | 7.5 | 2.53 | 0.11 | 0.24 | 0.47 |
| AG2-30R1J20 | 15 | 33 | - | - | 45.5 | 6 | 2.8 | M5 | 7.5 | 2.53 | 0.11 | 0.24 | 0.46 |
| AG2-30R1J22 | 15 | 33 | - | - | 45.5 | 6 | 2.8 | M5 | 7.5 | 2.53 | 0.11 | 0.24 | 0.44 |
| AG2-30R2 | 15 | 33 | - | - | 45.5 | - | - | - | - | 2.32 | 0.11 | 0.24 | 0.51 |
| AG2-30R2J12 | 15 | 33 | - | - | 45.5 | 4 | 1.8 | M4 | 7.5 | 2.32 | 0.11 | 0.24 | 0.51 |
| AG2-30R2J14 | 15 | 33 | - | - | 45.5 | 5 | 2.3 | M4 | 7.5 | 2.32 | 0.11 | 0.24 | 0.50 |
| AG2-30R2J15 | 15 | 33 | - | - | 45.5 | 5 | 2.3 | M4 | 7.5 | 2.32 | 0.11 | 0.24 | 0.49 |
| AG2-30R2J16 | 15 | 33 | - | - | 45.5 | 5 | 2.3 | M4 | 7.5 | 2.32 | 0.11 | 0.24 | 0.49 |
| AG2-30R2J17 | 15 | 33 | - | - | 45.5 | 5 | 2.3 | M4 | 7.5 | 2.32 | 0.11 | 0.24 | 0.48 |
| AG2-30R2J18 | 15 | 33 | - | - | 45.5 | 6 | 2.8 | M5 | 7.5 | 2.32 | 0.11 | 0.24 | 0.47 |
| AG2-30R2J19 | 15 | 33 | - | - | 45.5 | 6 | 2.8 | M5 | 7.5 | 2.32 | 0.11 | 0.24 | 0.47 |
| AG2-30R2J20 | 15 | 33 | - | - | 45.5 | 6 | 2.8 | M5 | 7.5 | 2.32 | 0.11 | 0.24 | 0.46 |
| AG2-30R2J22 | 15 | 33 | - | - | 45.5 | 6 | 2.8 | M5 | 7.5 | 2.32 | 0.11 | 0.24 | 0.44 |
| AG2-40R1 | 15 | 33 | - | - | 55.5 | - | - | - | - | 4.45 | 0.11 | 0.24 | 0.85 |
| AG2-40R1J12 | 15 | 33 | - | - | 55.5 | 4 | 1.8 | M4* | 7.5 | 4.45 | 0.11 | 0.24 | 0.85 |
| AG2-40R1J14 | 15 | 33 | - | - | 55.5 | 5 | 2.3 | M4* | 7.5 | 4.45 | 0.11 | 0.24 | 0.84 |
| AG2-40R1J15 | 15 | 33 | - | - | 55.5 | 5 | 2.3 | M4* | 7.5 | 4.45 | 0.11 | 0.24 | 0.83 |
| AG2-40R1J16 | 15 | 33 | - | - | 55.5 | 5 | 2.3 | M4* | 7.5 | 4.45 | 0.11 | 0.24 | 0.83 |
| AG2-40R1J17 | 15 | 33 | - | - | 55.5 | 5 | 2.3 | M4 | 7.5 | 4.45 | 0.11 | 0.24 | 0.82 |
| AG2-40R1J18 | 15 | 33 | - | - | 55.5 | 6 | 2.8 | M5 | 7.5 | 4.45 | 0.11 | 0.24 | 0.81 |
| AG2-40R1J19 | 15 | 33 | - | - | 55.5 | 6 | 2.8 | M5 | 7.5 | 4.45 | 0.11 | 0.24 | 0.80 |
| AG2-40R1J20 | 15 | 33 | - | - | 55.5 | 6 | 2.8 | M5 | 7.5 | 4.45 | 0.11 | 0.24 | 0.80 |
| AG2-40R1J22 | 15 | 33 | - | - | 55.5 | 6 | 2.8 | M5 | 7.5 | 4.45 | 0.11 | 0.24 | 0.78 |
| AG2-40R1J25 | 15 | 33 | - | - | 55.5 | 8 | 3.3 | M6 | 7.5 | 4.45 | 0.11 | 0.24 | 0.75 |
| AG2-50R1 | 15 | 33 | （8） | （83） | 65.5 | - | - | - | - | 6.83 | 0.11 | 0.24 | 1.05 |
| AG2-50R1J12 | 15 | 33 | （8） | （83） | 65.5 | 4 | 1.8 | M4* | 7.5 | 6.83 | 0.11 | 0.24 | 1.04 |
| AG2-50R1J14 | 15 | 33 | （8） | （83） | 65.5 | 5 | 2.3 | M4* | 7.5 | 6.83 | 0.11 | 0.24 | 1.03 |
| AG2-50R1J15 | 15 | 33 | （8） | （83） | 65.5 | 5 | 2.3 | M4* | 7.5 | 6.83 | 0.11 | 0.24 | 1.02 |
| AG2-50R1J16 | 15 | 33 | （8） | （83） | 65.5 | 5 | 2.3 | M4* | 7.5 | 6.83 | 0.11 | 0.24 | 1.02 |
| AG2-50R1J17 | 15 | 33 | （8） | （83） | 65.5 | 5 | 2.3 | M4* | 7.5 | 6.83 | 0.11 | 0.24 | 1.01 |
| AG2-50R1J18 | 15 | 33 | （8） | （83） | 65.5 | 6 | 2.8 | M5 | 7.5 | 6.83 | 0.11 | 0.24 | 1.00 |
| AG2-50R1J19 | 15 | 33 | （8） | （83） | 65.5 | 6 | 2.8 | M5 | 7.5 | 6.83 | 0.11 | 0.24 | 1.00 |
| AG2-50R1J20 | 15 | 33 | （8） | （83） | 65.5 | 6 | 2.8 | M5 | 7.5 | 6.83 | 0.11 | 0.24 | 0.99 |
| AG2-50R1J22 | 15 | 33 | （8） | （83） | 65.5 | 6 | 2.8 | M5 | 7.5 | 6.83 | 0.11 | 0.24 | 0.97 |
| AG2-50R1J25 | 15 | 33 | （8） | （83） | 65.5 | 8 | 3.3 | M6 | 7.5 | 6.83 | 0.11 | 0.24 | 0.95 |
| AG2-50R1J28 | 15 | 33 | （8） | （83） | 65.5 | 8 | 3.3 | M6 | 7.5 | 6.83 | 0.11 | 0.24 | 0.92 |
| AG2-50R1J30 | 15 | 33 | （8） | （83） | 65.5 | 8 | 3.3 | M6 | 7.5 | 6.83 | 0.11 | 0.24 | 0.90 |
| AG2-60R1 | 15 | 33 | （11） | （100） | 75.5 | - | - | - | - | 9.64 | 0.11 | 0.24 | 1.52 |
| AG2-60R1J12 | 15 | 33 | （11） | （100） | 75.5 | 4 | 1.8 | M4* | 7.5 | 9.64 | 0.11 | 0.24 | 1.52 |
| AG2-60R1J14 | 15 | 33 | （11） | （100） | 75.5 | 5 | 2.3 | M4* | 7.5 | 9.64 | 0.11 | 0.24 | 1.51 |
| AG2-60R1J15 | 15 | 33 | （11） | （100） | 75.5 | 5 | 2.3 | M4* | 7.5 | 9.64 | 0.11 | 0.24 | 1.50 |
| AG2-60R1J16 | 15 | 33 | （11） | （100） | 75.5 | 5 | 2.3 | M4* | 7.5 | 9.64 | 0.11 | 0.24 | 1.50 |
| AG2-60R1J17 | 15 | 33 | （11） | （100） | 75.5 | 5 | 2.3 | M4* | 7.5 | 9.64 | 0.11 | 0.24 | 1.49 |
| AG2-60R1J18 | 15 | 33 | （11） | （100） | 75.5 | 6 | 2.8 | M5* | 7.5 | 9.64 | 0.11 | 0.24 | 1.48 |
| AG2-60R1J19 | 15 | 33 | （11） | （100） | 75.5 | 6 | 2.8 | M5* | 7.5 | 9.64 | 0.11 | 0.24 | 1.48 |
| AG2-60R1J20 | 15 | 33 | （11） | （100） | 75.5 | 6 | 2.8 | M5* | 7.5 | 9.64 | 0.11 | 0.24 | 1.47 |
| AG2-60R1J22 | 15 | 33 | （11） | （100） | 75.5 | 6 | 2.8 | M5 | 7.5 | 9.64 | 0.11 | 0.24 | 1.45 |
| AG2-60R1J25 | 15 | 33 | （11） | （100） | 75.5 | 8 | 3.3 | M6 | 7.5 | 9.64 | 0.11 | 0.24 | 1.43 |
| AG2-60R1J28 | 15 | 33 | （11） | （100） | 75.5 | 8 | 3.3 | M6 | 7.5 | 9.64 | 0.11 | 0.24 | 1.40 |
| AG2-60R1J30 | 15 | 33 | （11） | （100） | 75.5 | 8 | 3.3 | M6 | 7.5 | 9.64 | 0.11 | 0.24 | 1.37 |
| AG2-60R1J32 | 15 | 33 | （11） | （100） | 75.5 | 10 | 3.3 | M8 | 7.5 | 9.64 | 0.11 | 0.24 | 1.35 |
| AG2.5-20R1 | 14 | 34 | - | - | 43.5 | - | - | - | - | 1.87 | 0.14 | 0.27 | 0.39 |
| AG2.5-20R1J12 | 14 | 34 | - | - | 43.5 | 4 | 1.8 | M4 | 7 | 1.87 | 0.14 | 0.27 | 0.40 |
| AG2.5-20R1J14 | 14 | 34 | - | - | 43.5 | 5 | 2.3 | M4 | 7 | 1.87 | 0.14 | 0.27 | 0.39 |
| AG2.5-20R1J15 | 14 | 34 | - | - | 43.5 | 5 | 2.3 | M4 | 7 | 1.87 | 0.14 | 0.27 | 0.38 |
| AG2.5-20R1J16 | 14 | 34 | - | - | 43.5 | 5 | 2.3 | M4 | 7 | 1.87 | 0.14 | 0.27 | 0.38 |
| AG2.5-20R1J17 | 14 | 34 | - | - | 43.5 | 5 | 2.3 | M4 | 7 | 1.87 | 0.14 | 0.27 | 0.37 |
| AG2.5-20R1J18 | 14 | 34 | - | - | 43.5 | 6 | 2.8 | M5 | 7 | 1.87 | 0.14 | 0.27 | 0.36 |
| AG2.5-20R1J19 | 14 | 34 | - | - | 43.5 | 6 | 2.8 | M5 | 7 | 1.87 | 0.14 | 0.27 | 0.35 |
| AG2.5-20R2 | 14 | 34 | - | - | 43.5 | - | - | - | - | 1.72 | 0.14 | 0.27 | 0.39 |
| AG2.5-20R2J12 | 14 | 34 | - | - | 43.5 | 4 | 1.8 | M4 | 7 | 1.72 | 0.14 | 0.27 | 0.40 |
| AG2.5-20R2J14 | 14 | 34 | - | - | 43.5 | 5 | 2.3 | M4 | 7 | 1.72 | 0.14 | 0.27 | 0.39 |
| AG2.5-20R2J15 | 14 | 34 | - | - | 43.5 | 5 | 2.3 | M4 | 7 | 1.72 | 0.14 | 0.27 | 0.38 |
| AG2.5-20R2J16 | 14 | 34 | - | - | 43.5 | 5 | 2.3 | M4 | 7 | 1.72 | 0.14 | 0.27 | 0.38 |
| AG2.5-20R2J17 | 14 | 34 | - | - | 43.5 | 5 | 2.3 | M4 | 7 | 1.72 | 0.14 | 0.27 | 0.37 |
| AG2.5-20R2J18 | 14 | 34 | - | - | 43.5 | 6 | 2.8 | M5 | 7 | 1.72 | 0.14 | 0.27 | 0.36 |
| AG2.5-20R2J19 | 14 | 34 | - | - | 43.5 | 6 | 2.8 | M5 | 7 | 1.72 | 0.14 | 0.27 | 0.35 |
| AG2.5-30R1 | 14 | 34 | - | - | 56 | - | - | - | - | 4.13 | 0.14 | 0.27 | 0.79 |
| AG2.5-30R1J12 | 14 | 34 | - | - | 56 | 4 | 1.8 | M4 | 7 | 4.13 | 0.14 | 0.27 | 0.80 |
| AG2.5-30R1J14 | 14 | 34 | - | - | 56 | 5 | 2.3 | M4 | 7 | 4.13 | 0.14 | 0.27 | 0.79 |
| AG2.5-30R1J15 | 14 | 34 | - | - | 56 | 5 | 2.3 | M4 | 7 | 4.13 | 0.14 | 0.27 | 0.78 |
| AG2.5-30R1J16 | 14 | 34 | - | - | 56 | 5 | 2.3 | M4 | 7 | 4.13 | 0.14 | 0.27 | 0.78 |
| AG2.5-30R1J17 | 14 | 34 | - | - | 56 | 5 | 2.3 | M4 | 7 | 4.13 | 0.14 | 0.27 | 0.77 |
| AG2.5-30R1J18 | 14 | 34 | - | - | 56 | 6 | 2.8 | M5 | 7 | 4.13 | 0.14 | 0.27 | 0.76 |
| AG2.5-30R1J19 | 14 | 34 | - | - | 56 | 6 | 2.8 | M5 | 7 | 4.13 | 0.14 | 0.27 | 0.75 |
| AG2.5-30R1J20 | 14 | 34 | - | - | 56 | 6 | 2.8 | M5 | 7 | 4.13 | 0.14 | 0.27 | 0.75 |
| AG2.5-30R1J22 | 14 | 34 | - | - | 56 | 6 | 2.8 | M5 | 7 | 4.13 | 0.14 | 0.27 | 0.73 |
| AG2.5-30R2 | 14 | 34 | - | - | 56 | - | - | - | - | 3.79 | 0.14 | 0.27 | 0.79 |
| AG2.5-30R2J12 | 14 | 34 | - | - | 56 | 4 | 1.8 | M4 | 7 | 3.79 | 0.14 | 0.27 | 0.80 |
| AG2.5-30R2J14 | 14 | 34 | - | - | 56 | 5 | 2.3 | M4 | 7 | 3.79 | 0.14 | 0.27 | 0.79 |
| AG2.5-30R2J15 | 14 | 34 | - | - | 56 | 5 | 2.3 | M4 | 7 | 3.79 | 0.14 | 0.27 | 0.78 |
| AG2.5-30R2J16 | 14 | 34 | - | - | 56 | 5 | 2.3 | M4 | 7 | 3.79 | 0.14 | 0.27 | 0.78 |
| AG2.5-30R2J17 | 14 | 34 | - | - | 56 | 5 | 2.3 | M4 | 7 | 3.79 | 0.14 | 0.27 | 0.77 |
| AG2.5-30R2J18 | 14 | 34 | - | - | 56 | 6 | 2.8 | M5 | 7 | 3.79 | 0.14 | 0.27 | 0.76 |
| AG2.5-30R2J19 | 14 | 34 | - | - | 56 | 6 | 2.8 | M5 | 7 | 3.79 | 0.14 | 0.27 | 0.75 |
| AG2.5-30R2J20 | 14 | 34 | - | - | 56 | 6 | 2.8 | M5 | 7 | 3.79 | 0.14 | 0.27 | 0.75 |
| AG2.5-30R2J22 | 14 | 34 | - | - | 56 | 6 | 2.8 | M5 | 7 | 3.79 | 0.14 | 0.27 | 0.73 |
| AG2.5-40R1 | 14 | 34 | （11） | （81） | 68.5 | - | - | - | - | 7.26 | 0.14 | 0.27 | 1.11 |
| AG2.5-40R1J15 | 14 | 34 | （11） | （81） | 68.5 | 5 | 2.3 | M4* | 7 | 7.26 | 0.14 | 0.27 | 1.12 |
| AG2.5-40R1J16 | 14 | 34 | （11） | （81） | 68.5 | 5 | 2.3 | M4* | 7 | 7.26 | 0.14 | 0.27 | 1.11 |
| AG2.5-40R1J17 | 14 | 34 | （11） | （81） | 68.5 | 5 | 2.3 | M4 | 7 | 7.26 | 0.14 | 0.27 | 1.11 |
| AG2.5-40R1J18 | 14 | 34 | （11） | （81） | 68.5 | 6 | 2.8 | M5 | 7 | 7.26 | 0.14 | 0.27 | 1.10 |
| AG2.5-40R1J19 | 14 | 34 | （11） | （81） | 68.5 | 6 | 2.8 | M5 | 7 | 7.26 | 0.14 | 0.27 | 1.09 |
| AG2.5-40R1J20 | 14 | 34 | （11） | （81） | 68.5 | 6 | 2.8 | M5 | 7 | 7.26 | 0.14 | 0.27 | 1.08 |
| AG2.5-40R1J22 | 14 | 34 | （11） | （81） | 68.5 | 6 | 2.8 | M5 | 7 | 7.26 | 0.14 | 0.27 | 1.07 |
| AG2.5-40R1J25 | 14 | 34 | （11） | （81） | 68.5 | 8 | 3.3 | M6 | 7 | 7.26 | 0.14 | 0.27 | 1.04 |
| AG2.5-50R1 | 14 | 34 | （12） | （106） | 81 | - | - | - | - | 11.1 | 0.14 | 0.27 | 1.70 |
| AG2.5-50R1J15 | 14 | 34 | （12） | （106） | 81 | 5 | 2.3 | M4* | 7 | 11.1 | 0.14 | 0.27 | 1.71 |
| AG2.5-50R1J16 | 14 | 34 | （12） | （106） | 81 | 5 | 2.3 | M4* | 7 | 11.1 | 0.14 | 0.27 | 1.71 |
| AG2.5-50R1J17 | 14 | 34 | （12） | （106） | 81 | 5 | 2.3 | M4* | 7 | 11.1 | 0.14 | 0.27 | 1.70 |
| AG2.5-50R1J18 | 14 | 34 | （12） | （106） | 81 | 6 | 2.8 | M5* | 7 | 11.1 | 0.14 | 0.27 | 1.69 |
| AG2.5-50R1J19 | 14 | 34 | （12） | （106） | 81 | 6 | 2.8 | M5* | 7 | 11.1 | 0.14 | 0.27 | 1.68 |
| AG2.5-50R1J20 | 14 | 34 | （12） | （106） | 81 | 6 | 2.8 | M5* | 7 | 11.1 | 0.14 | 0.27 | 1.68 |
| AG2.5-50R1J22 | 14 | 34 | （12） | （106） | 81 | 6 | 2.8 | M5 | 7 | 11.1 | 0.14 | 0.27 | 1.66 |
| AG2.5-50R1J25 | 14 | 34 | （12） | （106） | 81 | 8 | 3.3 | M6 | 7 | 11.1 | 0.14 | 0.27 | 1.63 |
| AG2.5-50R1J28 | 14 | 34 | （12） | （106） | 81 | 8 | 3.3 | M6 | 7 | 11.1 | 0.14 | 0.27 | 1.60 |
| AG2.5-50R1J30 | 14 | 34 | （12） | （106） | 81 | 8 | 3.3 | M6 | 7 | 11.1 | 0.14 | 0.27 | 1.58 |
| AG2.5-50R1J32 | 14 | 34 | （12） | （106） | 81 | 10 | 3.3 | M8 | 7 | 11.1 | 0.14 | 0.27 | 1.55 |
| AG2.5-60R1 | 14 | 34 | （12） | （130） | 93.5 | - | - | - | - | 15.7 | 0.14 | 0.27 | 2.32 |
| AG2.5-60R1J15 | 14 | 34 | （12） | （130） | 93.5 | 5 | 2.3 | M4* | 7 | 15.7 | 0.14 | 0.27 | 2.33 |
| AG2.5-60R1J16 | 14 | 34 | （12） | （130） | 93.5 | 5 | 2.3 | M4* | 7 | 15.7 | 0.14 | 0.27 | 2.32 |
| AG2.5-60R1J17 | 14 | 34 | （12） | （130） | 93.5 | 5 | 2.3 | M4* | 7 | 15.7 | 0.14 | 0.27 | 2.32 |
| AG2.5-60R1J18 | 14 | 34 | （12） | （130） | 93.5 | 6 | 2.8 | M5* | 7 | 15.7 | 0.14 | 0.27 | 2.31 |
| AG2.5-60R1J19 | 14 | 34 | （12） | （130） | 93.5 | 6 | 2.8 | M5* | 7 | 15.7 | 0.14 | 0.27 | 2.30 |
| AG2.5-60R1J20 | 14 | 34 | （12） | （130） | 93.5 | 6 | 2.8 | M5* | 7 | 15.7 | 0.14 | 0.27 | 2.30 |
| AG2.5-60R1J22 | 14 | 34 | （12） | （130） | 93.5 | 6 | 2.8 | M5* | 7 | 15.7 | 0.14 | 0.27 | 2.28 |
| AG2.5-60R1J25 | 14 | 34 | （12） | （130） | 93.5 | 8 | 3.3 | M6 | 7 | 15.7 | 0.14 | 0.27 | 2.25 |
| AG2.5-60R1J28 | 14 | 34 | （12） | （130） | 93.5 | 8 | 3.3 | M6 | 7 | 15.7 | 0.14 | 0.27 | 2.22 |
| AG2.5-60R1J30 | 14 | 34 | （12） | （130） | 93.5 | 8 | 3.3 | M6 | 7 | 15.7 | 0.14 | 0.27 | 2.20 |
| AG2.5-60R1J32 | 14 | 34 | （12） | （130） | 93.5 | 10 | 3.3 | M8 | 7 | 15.7 | 0.14 | 0.27 | 2.17 |
| AG2.5-60R1J35 | 14 | 34 | （12） | （130） | 93.5 | 10 | 3.3 | M8 | 7 | 15.7 | 0.14 | 0.27 | 2.13 |
| AG3-20R1 | 18 | 43 | - | - | 52 | - | - | - | - | 3.15 | 0.16 | 0.29 | 0.75 |
| AG3-20R1J20 | 18 | 43 | - | - | 52 | 6 | 2.8 | M5 | 9 | 3.15 | 0.16 | 0.29 | 0.75 |
| AG3-20R1J22 | 18 | 43 | - | - | 52 | 6 | 2.8 | M5 | 9 | 3.15 | 0.16 | 0.29 | 0.73 |
| AG3-20R1J25 | 18 | 43 | - | - | 52 | 8 | 3.3 | M6 | 9 | 3.15 | 0.16 | 0.29 | 0.69 |
| AG3-20R1J28 | 18 | 43 | - | - | 52 | 8 | 3.3 | M6 | 9 | 3.15 | 0.16 | 0.29 | 0.65 |
| AG3-20R1J30 | 18 | 43 | - | - | 52 | 8 | 3.3 | M6 | 9 | 3.15 | 0.16 | 0.29 | 0.62 |
| AG3-20R2 | 18 | 43 | - | - | 52 | - | - | - | - | 2.9 | 0.16 | 0.29 | 0.75 |
| AG3-20R2J20 | 18 | 43 | - | - | 52 | 6 | 2.8 | M5 | 9 | 2.9 | 0.16 | 0.29 | 0.75 |
| AG3-20R2J22 | 18 | 43 | - | - | 52 | 6 | 2.8 | M5 | 9 | 2.9 | 0.16 | 0.29 | 0.73 |
| AG3-20R2J25 | 18 | 43 | - | - | 52 | 8 | 3.3 | M6 | 9 | 2.9 | 0.16 | 0.29 | 0.69 |
| AG3-20R2J28 | 18 | 43 | - | - | 52 | 8 | 3.3 | M6 | 9 | 2.9 | 0.16 | 0.29 | 0.65 |
| AG3-20R2J30 | 18 | 43 | - | - | 52 | 8 | 3.3 | M6 | 9 | 2.9 | 0.16 | 0.29 | 0.62 |
| AG3-30R1 | 18 | 43 | - | - | 67 | - | - | - | - | 6.97 | 0.16 | 0.29 | 1.46 |
| AG3-30R1J20 | 18 | 43 | - | - | 67 | 6 | 2.8 | M5* | 9 | 6.97 | 0.16 | 0.29 | 1.46 |
| AG3-30R1J22 | 18 | 43 | - | - | 67 | 6 | 2.8 | M5 | 9 | 6.97 | 0.16 | 0.29 | 1.44 |
| AG3-30R1J25 | 18 | 43 | - | - | 67 | 8 | 3.3 | M6 | 9 | 6.97 | 0.16 | 0.29 | 1.41 |
| AG3-30R1J28 | 18 | 43 | - | - | 67 | 8 | 3.3 | M6 | 9 | 6.97 | 0.16 | 0.29 | 1.37 |
| AG3-30R1J30 | 18 | 43 | - | - | 67 | 8 | 3.3 | M6 | 9 | 6.97 | 0.16 | 0.29 | 1.34 |
| AG3-30R1J32 | 18 | 43 | - | - | 67 | 10 | 3.3 | M8 | 9 | 6.97 | 0.16 | 0.29 | 1.31 |
| AG3-30R2 | 18 | 43 | - | - | 67 | - | - | - | - | 6.4 | 0.16 | 0.29 | 1.46 |
| AG3-30R2J20 | 18 | 43 | - | - | 67 | 6 | 2.8 | M5* | 9 | 6.4 | 0.16 | 0.29 | 1.46 |
| AG3-30R2J22 | 18 | 43 | - | - | 67 | 6 | 2.8 | M5 | 9 | 6.4 | 0.16 | 0.29 | 1.44 |
| AG3-30R2J25 | 18 | 43 | - | - | 67 | 8 | 3.3 | M6 | 9 | 6.4 | 0.16 | 0.29 | 1.41 |
| AG3-30R2J28 | 18 | 43 | - | - | 67 | 8 | 3.3 | M6 | 9 | 6.4 | 0.16 | 0.29 | 1.37 |
| AG3-30R2J30 | 18 | 43 | - | - | 67 | 8 | 3.3 | M6 | 9 | 6.4 | 0.16 | 0.29 | 1.34 |
| AG3-30R2J32 | 18 | 43 | - | - | 67 | 10 | 3.3 | M8 | 9 | 6.4 | 0.16 | 0.29 | 1.31 |
| AG3-30R3 | 18 | 43 | - | - | 67 | - | - | - | - | 6.36 | 0.16 | 0.29 | 1.46 |
| AG3-30R3J20 | 18 | 43 | - | - | 67 | 6 | 2.8 | M5* | 9 | 6.36 | 0.16 | 0.29 | 1.46 |
| AG3-30R3J22 | 18 | 43 | - | - | 67 | 6 | 2.8 | M5 | 9 | 6.36 | 0.16 | 0.29 | 1.44 |
| AG3-30R3J25 | 18 | 43 | - | - | 67 | 8 | 3.3 | M6 | 9 | 6.36 | 0.16 | 0.29 | 1.41 |
| AG3-30R3J28 | 18 | 43 | - | - | 67 | 8 | 3.3 | M6 | 9 | 6.36 | 0.16 | 0.29 | 1.37 |
| AG3-30R3J30 | 18 | 43 | - | - | 67 | 8 | 3.3 | M6 | 9 | 6.36 | 0.16 | 0.29 | 1.34 |
| AG3-30R3J32 | 18 | 43 | - | - | 67 | 10 | 3.3 | M8 | 9 | 6.36 | 0.16 | 0.29 | 1.31 |
| AG3-40R1 | 18 | 43 | （10） | （103） | 82 | - | - | - | - | 12.3 | 0.16 | 0.29 | 2.03 |
| AG3-40R1J20 | 18 | 43 | （10） | （103） | 82 | 6 | 2.8 | M5* | 9 | 12.3 | 0.16 | 0.29 | 2.04 |
| AG3-40R1J22 | 18 | 43 | （10） | （103） | 82 | 6 | 2.8 | M5* | 9 | 12.3 | 0.16 | 0.29 | 2.02 |
| AG3-40R1J25 | 18 | 43 | （10） | （103） | 82 | 8 | 3.3 | M6 | 9 | 12.3 | 0.16 | 0.29 | 1.98 |
| AG3-40R1J28 | 18 | 43 | （10） | （103） | 82 | 8 | 3.3 | M6 | 9 | 12.3 | 0.16 | 0.29 | 1.94 |
| AG3-40R1J30 | 18 | 43 | （10） | （103） | 82 | 8 | 3.3 | M6 | 9 | 12.3 | 0.16 | 0.29 | 1.91 |
| AG3-40R1J32 | 18 | 43 | （10） | （103） | 82 | 10 | 3.3 | M8 | 9 | 12.3 | 0.16 | 0.29 | 1.88 |
| AG3-40R1J35 | 18 | 43 | （10） | （103） | 82 | 10 | 3.3 | M8 | 9 | 12.3 | 0.16 | 0.29 | 1.83 |
| AG3-45R3 | 18 | 43 | （11） | （120） | 89.5 | - | - | - | - | 14.1 | 0.16 | 0.29 | 2.44 |
| AG3-45R3J20 | 18 | 43 | （11） | （120） | 89.5 | 6 | 2.8 | M5* | 9 | 14.1 | 0.16 | 0.29 | 2.45 |
| AG3-45R3J22 | 18 | 43 | （11） | （120） | 89.5 | 6 | 2.8 | M5* | 9 | 14.1 | 0.16 | 0.29 | 2.43 |
| AG3-45R3J25 | 18 | 43 | （11） | （120） | 89.5 | 8 | 3.3 | M6* | 9 | 14.1 | 0.16 | 0.29 | 2.39 |
| AG3-45R3J28 | 18 | 43 | （11） | （120） | 89.5 | 8 | 3.3 | M6* | 9 | 14.1 | 0.16 | 0.29 | 2.35 |
| AG3-45R3J30 | 18 | 43 | （11） | （120） | 89.5 | 8 | 3.3 | M6 | 9 | 14.1 | 0.16 | 0.29 | 2.33 |
| AG3-45R3J32 | 18 | 43 | （11） | （120） | 89.5 | 10 | 3.3 | M8 | 9 | 14.1 | 0.16 | 0.29 | 2.29 |
| AG3-45R3J35 | 18 | 43 | （11） | （120） | 89.5 | 10 | 3.3 | M8 | 9 | 14.1 | 0.16 | 0.29 | 2.24 |
| AG3-45R3J40 | 18 | 43 | （11） | （120） | 89.5 | 12 | 3.3 | M8 | 9 | 14.1 | 0.16 | 0.29 | 2.15 |
| AG3-50R1 | 18 | 43 | （15） | （130） | 97 | - | - | - | - | 18.8 | 0.16 | 0.29 | 3.22 |
| AG3-50R1J20 | 18 | 43 | （15） | （130） | 97 | 6 | 2.8 | M5* | 9 | 18.8 | 0.16 | 0.29 | 3.23 |
| AG3-50R1J22 | 18 | 43 | （15） | （130） | 97 | 6 | 2.8 | M5* | 9 | 18.8 | 0.16 | 0.29 | 3.21 |
| AG3-50R1J25 | 18 | 43 | （15） | （130） | 97 | 8 | 3.3 | M6* | 9 | 18.8 | 0.16 | 0.29 | 3.18 |
| AG3-50R1J28 | 18 | 43 | （15） | （130） | 97 | 8 | 3.3 | M6* | 9 | 18.8 | 0.16 | 0.29 | 3.14 |
| AG3-50R1J30 | 18 | 43 | （15） | （130） | 97 | 8 | 3.3 | M6* | 9 | 18.8 | 0.16 | 0.29 | 3.11 |
| AG3-50R1J32 | 18 | 43 | （15） | （130） | 97 | 10 | 3.3 | M8 | 9 | 18.8 | 0.16 | 0.29 | 3.07 |
| AG3-50R1J35 | 18 | 43 | （15） | （130） | 97 | 10 | 3.3 | M8 | 9 | 18.8 | 0.16 | 0.29 | 3.03 |
| AG3-50R1J40 | 18 | 43 | （15） | （130） | 97 | 12 | 3.3 | M8 | 9 | 18.8 | 0.16 | 0.29 | 2.94 |
| AG3-50R1J45 | 18 | 43 | （15） | （130） | 97 | 14 | 3.8 | M10 | 9 | 18.8 | 0.16 | 0.29 | 2.83 |
| AG3-60R1 | 18 | 43 | （15） | （155） | 112 | - | - | - | - | 26.6 | 0.16 | 0.29 | 4.52 |
| AG3-60R1J20 | 18 | 43 | （15） | （155） | 112 | 6 | 2.8 | M5* | 9 | 26.6 | 0.16 | 0.29 | 4.53 |
| AG3-60R1J22 | 18 | 43 | （15） | （155） | 112 | 6 | 2.8 | M5* | 9 | 26.6 | 0.10 | 0.29 | 4.51 |
| AG3-60R1J25 | 18 | 43 | （15） | （155） | 112 | 8 | 3.3 | M6* | 9 | 26.6 | 0.16 | 0.29 | 4.48 |
| AG3-60R1J28 | 18 | 43 | （15） | （155） | 112 | 8 | 3.3 | M6* | 9 | 26.6 | 0.16 | 0.29 | 4.44 |
| AG3-60R1J30 | 18 | 43 | （15） | （155） | 112 | 8 | 3.3 | M6* | 9 | 26.6 | 0.16 | 0.29 | 4.41 |
| AG3-60R1J32 | 18 | 43 | （15） | （155） | 112 | 10 | 3.3 | M8* | 9 | 26.6 | 0.16 | 0.29 | 4.37 |
| AG3-60R1J35 | 18 | 43 | （15） | （155） | 112 | 10 | 3.3 | M8 | 9 | 26.6 | 0.16 | 0.29 | 4.32 |
| AG3-60R1J40 | 18 | 43 | （15） | （155） | 112 | 12 | 3.3 | M8 | 9 | 26.6 | 0.16 | 0.29 | 4.23 |
| AG3-60R1J45 | 18 | 43 | （15） | （155） | 112 | 14 | 3.8 | M10 | 9 | 26.6 | 0.16 | 0.29 | 4.12 |
| AG3-60R1J50 | 18 | 43 | （15） | （155） | 112 | 14 | 3.8 | M10 | 9 | 26.6 | 0.16 | 0.29 | 4.01 |
| AG4-20R1 | 20 | 50 | - | - | 71 | - | - | - | - | 5.94 | 0.19 | 0.32 | 1.53 |
| AG4-20R2 | 20 | 50 | - | - | 71 | - | - | - | - | 5.45 | 0.19 | 0.32 | 1.53 |
| AG4-30R1 | 20 | 50 | - | - | 91 | - | - | - | - | 13.1 | 0.19 | 0.32 | 3.00 |
| AG4-30R2 | 20 | 50 | - | - | 91 | - | - | - | - | 12.1 | 0.19 | 0.32 | 3.00 |
| AG4-30R3 | 20 | 50 | - | - | 91 | - | - | - | - | 12.0 | 0.19 | 0.32 | 3.00 |
| AG4-40R1 | 20 | 50 | （15） | （133） | 111 | - | - | - | - | 23.1 | 0.19 | 0.32 | 4.32 |
| AG4-45R3 | 20 | 50 | （16） | （153） | 121 | - | - | - | - | 26.4 | 0.19 | 0.32 | 5.44 |
| AG4-50R1 | 20 | 50 | （16） | （173） | 131 | - | - | - | - | 35.4 | 0.19 | 0.32 | 6.25 |
| AG4-60R1 | 20 | 50 | （17） | （210） | 151 | - | - | - | - | 50.0 | 0.19 | 0.32 | 8.74 |
| AG5-20R1 | 25 | 60 | - | - | 85 | - | - | - | - | 10.3 | 0.22 | 0.35 | 2.79 |
| AG5-20R2 | 25 | 60 | - | - | 85 | - | - | - | - | 9.5 | 0.22 | 0.35 | 2.79 |
| AG5-30R1 | 25 | 60 | （21） | （120） | 110 | - | - | - | - | 22.9 | 0.22 | 0.35 | 4.75 |
| AG5-30R2 | 25 | 60 | （21） | （120） | 110 | - | - | - | - | 21.0 | 0.22 | 0.35 | 4.75 |
| AG5-40R1 | 25 | 60 | （23） | （168） | 135 | - | - | - | - | 40.2 | 0.22 | 0.35 | 8.84 |
| AG5-50R1 | 25 | 60 | （23） | （215） | 160 | - | - | - | - | 61.7 | 0.22 | 0.35 | 12.7 |
| AG5-60R1 | 25 | 60 | （24） | （260） | 185 | - | - | - | - | 87.1 | 0.22 | 0.35 | 17.6 |
| AG6-20R1 | 30 | 70 | - | - | 100 | - | - | - | - | 16.0 | 0.24 | 0.37 | 4.53 |
| AG6-20R2 | 30 | 70 | - | - | 100 | - | - | - | - | 14.8 | 0.24 | 0.37 | 4.53 |
| AG6-30R1 | 30 | 70 | （26） | （142） | 130 | - | - | - | - | 35.3 | 0.24 | 0.37 | 8.52 |
| AG6-30R2 | 30 | 70 | （26） | （142） | 130 | - | - | - | - | 32.8 | 0.24 | 0.37 | 8.52 |
| AG6-40R1 | 30 | 70 | （30） | （200） | 160 | - | - | - | - | 62.1 | 0.24 | 0.37 | 14.2 |
| AG6-50R1 | 30 | 70 | （30） | （258） | 190 | - | - | - | - | 95.3 | 0.24 | 0.37 | 21.0 |
| AG6-60R1 | 30 | 70 | （30） | （312） | 220 | - | - | - | - | 135 | 0.24 | 0.37 | 29.7 |
HA、H1、H1T、H1Kの寸法図と連携
使用例
使用方法・使用事例
一般工業用
注意・禁止事項
注意・禁止事項
- 1.キー溝はJIS B 1301の普通形（Js9）を採用している。
- 2.製品のキー溝が長い一部製品（ねじ穴サイズ「*」付製品）には、座グリ加工を施している。また、ねじ穴のある製品には付属品として止めねじが付いている。
- 3.H1T形状の止めねじによる軸への締結は軽負荷用の締結方法。確実に締結する場合はノックピンの併用が必要。
注意・禁止事項
- 1.表記の許容トルクは任意の使用条件で計算した参考値。
- 2.鋳込み部に若干隙間のある製品があるが、締結強度には影響ない。
追加工上の注意
- 1.ウォームギヤを追加工するときは注意事項の「追加工するときの注意」を確認の上、安全面に注意して加工する必要あり。
- 2.鋳込みによる歯部とボス部の締結は歯車の強度より強く設計されているが、追加工によって強度が低下することがある。ボス部以外の追加工は避ける必要がある。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,919円 ( 2,111円 ) | 在庫品1日目当日出荷可能 |
1,775円 ( 1,953円 ) | 在庫品1日目当日出荷可能 |
1,781円 ( 1,959円 ) | 在庫品1日目当日出荷可能 |
2,602円 ( 2,862円 ) | 在庫品1日目当日出荷可能 |
2,678円 ( 2,946円 ) | 在庫品1日目当日出荷可能 |
3,347円 ( 3,682円 ) | 在庫品1日目当日出荷可能 |
2,142円 ( 2,356円 ) | 在庫品1日目当日出荷可能 |
2,142円 ( 2,356円 ) | 2日目 |
2,597円 ( 2,857円 ) | 2日目 |
2,547円 ( 2,802円 ) | 在庫品1日目当日出荷可能 |
3,327円 ( 3,660円 ) | 在庫品1日目当日出荷可能 |
4,356円 ( 4,792円 ) | 2日目 |
5,179円 ( 5,697円 ) | 在庫品1日目当日出荷可能 |
2,566円 ( 2,823円 ) | 在庫品1日目当日出荷可能 |
3,198円 ( 3,518円 ) | 在庫品1日目当日出荷可能 |
2,597円 ( 2,857円 ) | 2日目 |
3,144円 ( 3,458円 ) | 5日目 |
3,178円 ( 3,496円 ) | 在庫品1日目当日出荷可能 |
4,131円 ( 4,544円 ) | 5日目 |
4,936円 ( 5,430円 ) | 5日目 |
3,172円 ( 3,489円 ) | 2日目 |
4,131円 ( 4,544円 ) | 5日目 |
4,844円 ( 5,328円 ) | 5日目 |
4,824円 ( 5,306円 ) | 在庫品1日目当日出荷可能 |
5,349円 ( 5,884円 ) | 5日目 |
7,248円 ( 7,973円 ) | 在庫品1日目当日出荷可能 |
7,597円 ( 8,357円 ) | 5日目 |
7,125円 ( 7,838円 ) | 2日目 |
8,358円 ( 9,194円 ) | 5日目 |
10,979円 ( 12,077円 ) | 5日目 |
10,560円 ( 11,616円 ) | 5日目 |
10,031円 ( 11,034円 ) | 5日目 |
10,031円 ( 11,034円 ) | 5日目 |
10,031円 ( 11,034円 ) | 5日目 |
10,979円 ( 12,077円 ) | 5日目 |
7,991円 ( 8,790円 ) | 在庫品1日目当日出荷可能 |
9,485円 ( 10,434円 ) | 5日目 |
10,590円 ( 11,649円 ) | 5日目 |
10,027円 ( 11,030円 ) | 5日目 |
10,018円 ( 11,020円 ) | 5日目 |
10,027円 ( 11,030円 ) | 5日目 |
10,018円 ( 11,020円 ) | 5日目 |
10,018円 ( 11,020円 ) | 5日目 |
10,977円 ( 12,075円 ) | 5日目 |
3,856円 ( 4,242円 ) | 在庫品1日目当日出荷可能 |
4,494円 ( 4,943円 ) | 5日目 |
6,877円 ( 7,565円 ) | 在庫品1日目当日出荷可能 |
4,556円 ( 5,012円 ) | 5日目 |
6,908円 ( 7,599円 ) | 5日目 |
6,039円 ( 6,643円 ) | 在庫品1日目当日出荷可能 |
8,302円 ( 9,132円 ) | 9日目 |
9,646円 ( 10,611円 ) | 在庫品1日目当日出荷可能 |
9,173円 ( 10,090円 ) | 5日目 |
9,589円 ( 10,548円 ) | 在庫品1日目当日出荷可能 |
9,176円 ( 10,094円 ) | 5日目 |
9,173円 ( 10,090円 ) | 5日目 |
5,728円 ( 6,301円 ) | 2日目 |
8,285円 ( 9,114円 ) | 5日目 |
9,509円 ( 10,460円 ) | 5日目 |
9,176円 ( 10,094円 ) | 5日目 |
詳細情報
基本情報
CAC702（AlBC2）でKHK2級の摩擦係数が小さいウォームホイール。
【特長】
・軸直角歯形で耐摩耗性に優れた材質で、歯研ウォームとの相性も良い。
・W001で2級の高級ウォームホイール。
・低速回転から高速回転まで滑らかな噛合いで高トルクの伝達が可能。
・耐摩耗性に優れたアルミニウム青銅製のウォームホイール。
・品揃えも豊富。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
AG ウォームホイールのレビュー
駆動部の伝達機構
5
5.02016/12/14
メーカー品なので、品質に問題はありません。
ミスミさんは型番から形状と単価と納期が一目でわかるので、大変助かります。
...もっと読む
3人が参考にしています。
機械装置の修理に使いました
4
4.02023/12/06
生産設備の機械装置が故障したので、修理用としてこの部品を使いました。以前から社内でこのメーカーの部品が使われているのは知...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qウォームギヤの効率を向上できませんか？
A
アルミニウム青銅や鋳鉄のウォームホイールよりもリン青銅のウォームホイールの方が効率が良くなります。
同じ材質であれば進み角が大きいほど効率が向上します。ただし、進み角が大きいほどセルフロックが効き難くなります。
また、滑り速度が速いほど摩擦係数が低くなるので、回転数が速い方が効率が良くなります。
同じ材質であれば進み角が大きいほど効率が向上します。ただし、進み角が大きいほどセルフロックが効き難くなります。
また、滑り速度が速いほど摩擦係数が低くなるので、回転数が速い方が効率が良くなります。
Qウォームギヤの組立確認はどうしたら良いですか？
A
ウォームギヤが適切に組立られているかを確認するためには、歯当たりの確認とバックラッシの確認が必要になります。
歯当たりが適切でない場合や、極端に小さいバックラッシは、摩耗や騒音の原因となり、歯の損傷を招きます。
使用される前に適度ななじみ運転を行う事を推奨します。
歯当たりが適切でない場合や、極端に小さいバックラッシは、摩耗や騒音の原因となり、歯の損傷を招きます。
使用される前に適度ななじみ運転を行う事を推奨します。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
ウォームギヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ウォームギア
5通常価格(税別)：730円～
通常出荷日:3日目
ミスミ
ウォームホイール
5通常価格(税別)：1,030円～
通常出荷日:3日目
小原歯車工業
SW ウォーム
4.8通常価格(税別)：972円～
通常出荷日:当日出荷可能在庫品1日目～
小原歯車工業
BG ウォームホイール
4.5通常価格(税別)：1,544円～
通常出荷日:当日出荷可能在庫品1日目～
小原歯車工業
CG ウォームホイール
5通常価格(税別)：1,681円～
通常出荷日:当日出荷可能在庫品1日目～
小原歯車工業
AG ウォームホイール
4.5通常価格(税別)：1,775円～
通常出荷日:当日出荷可能在庫品1日目～
協育歯車工業（KG）
ウォームホイール G
4.4通常価格(税別)：751円～
通常出荷日:当日出荷可能在庫品1日目～
小原歯車工業
SUW ステンレスウォーム
4通常価格(税別)：1,928円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
平歯車 圧力角20° モジュール1.0 軸穴加工タイプ
4.7通常出荷日:3日目
