KWG 軸付歯研ウォーム
- 通常単価(税別)
- 5,204円～43,143円
- 税込単価
- 5,724円～47,457円
SCM440でKHK2級の調質・高周波焼入れが施されているウォームギア。【特長...
詳細情報を確認する- 種類
- ウォーム
- 材料
- SCM440
- 熱処理
- 調質、歯面高周波焼入れ
- 精度等級
- KHK W 001 2級
- 歯研
- あり
- ねじれ方向
- R
- 軸穴仕様
- 下穴品
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が18型番あります。
商品情報
外形図
W5
W6
製品仕様
| 共通仕様 | |||
|---|---|---|---|
| 精度等級 | KHK W 001 2級 | 歯面硬度 | 50～60HRC |
| 歯車基準断面 | 軸方向 | 表面処理 | 研削部以外黒染 |
| 歯形 | 並歯 | 歯面仕上げ | 研削 |
| 歯直角圧力角 | 20° | 歯研基準面 | 軸 h7（研削部） |
| 材料 | SCM440 | 追加工 | 可能 |
| 熱処理 | 調質、歯面高周波焼入れ | ||
W5形状は黒染めを行っていない。

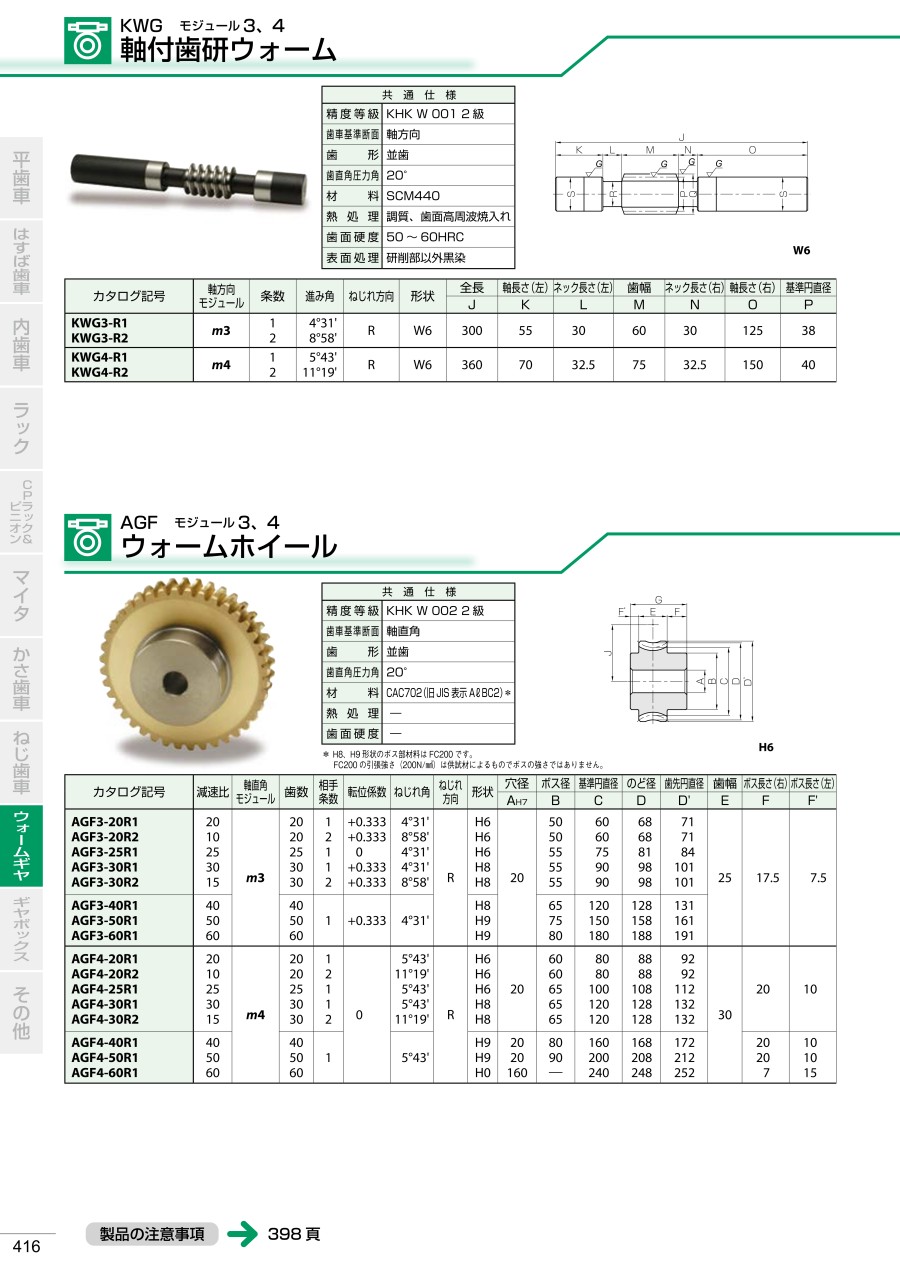

規格表
| カタログ記号 | 軸方向 モジュール | 条数 | 進み角 | ねじれ | 形状 | 全長 J | 軸長さ(左) K | ネック長さ(左) L | 歯幅 M | ネック長さ(右) N | 軸長さ(右) O | 基準円直径 P | 歯先円直径 Q | ネック径 R | 軸径 S | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KWG0.5-R1 | 0.5 | 1 | 3°11′ | R | W5 | 65 | 19 | 12 | 34 | 9 | 10 | 6 | 0.018 | |||
| KWG0.5-R2 | 0.5 | 2 | 6°20′ | R | W5 | 65 | 19 | 12 | 34 | 9 | 10 | 6 | 0.018 | |||
| KWG0.8-R1 | 0.8 | 1 | 3°49′ | R | W5 | 85 | 25 | 20 | 40 | 12 | 13.6 | 8 | 0.043 | |||
| KWG0.8-R2 | 0.8 | 2 | 7°36′ | R | W5 | 85 | 25 | 20 | 40 | 12 | 13.6 | 8 | 0.043 | |||
| KWG1-R1 | 1 | 1 | 3°35′ | R | W6 | 140 | 35 | 10 | 30 | 10 | 55 | 16 | 18 | 13 | 18.2 | 0.25 |
| KWG1-R2 | 1 | 2 | 7°08′ | R | W6 | 140 | 35 | 10 | 30 | 10 | 55 | 16 | 18 | 13 | 18.2 | 0.25 |
| KWG1.5-R1 | 1.5 | 1 | 3°26′ | R | W6 | 190 | 50 | 15 | 40 | 15 | 70 | 25 | 28 | 21 | 26.2 | 0.74 |
| KWG1.5-R2 | 1.5 | 2 | 6°51′ | R | W6 | 190 | 50 | 15 | 40 | 15 | 70 | 25 | 28 | 21 | 26.2 | 0.74 |
| KWG2-R1 | 2 | 1 | 5°12′ | R | W6 | 200 | 35 | 25 | 40 | 25 | 75 | 22 | 26 | 17 | 25.2 | 0.64 |
| KWG2-R2 | 2 | 2 | 10°18′ | R | W6 | 200 | 35 | 25 | 40 | 25 | 75 | 22 | 26 | 17 | 25.2 | 0.64 |
| KWG2.5-R1 | 2.5 | 1 | 4°46′ | R | W6 | 250 | 50 | 27 | 46 | 27 | 100 | 30 | 35 | 23 | 30.2 | 1.27 |
| KWG2.5-R2 | 2.5 | 2 | 9°28′ | R | W6 | 250 | 50 | 27 | 46 | 27 | 100 | 30 | 35 | 23 | 30.2 | 1.27 |
| KWG3-R1 | 3 | 1 | 4°31′ | R | W6 | 300 | 55 | 30 | 60 | 30 | 125 | 38 | 44 | 30 | 40.2 | 2.66 |
| KWG3-R2 | 3 | 2 | 8°58′ | R | W6 | 300 | 55 | 30 | 60 | 30 | 125 | 38 | 44 | 30 | 40.2 | 2.66 |
| KWG4-R1 | 4 | 1 | 5°43′ | R | W6 | 360 | 70 | 32.5 | 75 | 32.5 | 150 | 40 | 48 | 29 | 45.2 | 3.85 |
| KWG4-R2 | 4 | 2 | 11°19′ | R | W6 | 360 | 70 | 32.5 | 75 | 32.5 | 150 | 40 | 48 | 29 | 45.2 | 3.85 |
| KWG5-R1 | 5 | 1 | 5°43′ | R | W6 | 400 | 75 | 30 | 90 | 30 | 175 | 50 | 60 | 36 | 50.2 | 5.75 |
| KWG6-R1 | 6 | 1 | 5°43′ | R | W6 | 400 | 60 | 40 | 100 | 40 | 160 | 60 | 72 | 44 | 60.2 | 8.09 |
W5、W6の外径図と連携
使用例
使用方法・使用事例
一般工業用
注意・禁止事項
注意・禁止事項
- 1.軸方向力（スラスト）が発生する。
追加工上の注意
- 1.ウォームギヤを追加工するときは注意事項の「追加工するときの注意」を確認の上、安全面に注意して加工する必要あり。
- 2.歯面高周波焼入れのため歯部及び歯底付近（2～3mm程度）の追加工はできない。歯底に接近している軸部の加工は、超鋼工具等の使用が必須。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,399円 ( 5,939円 ) | 在庫品1日目当日出荷可能 |
5,377円 ( 5,915円 ) | 在庫品1日目当日出荷可能 |
5,204円 ( 5,724円 ) | 在庫品1日目当日出荷可能 |
6,032円 ( 6,635円 ) | 2日目 |
5,535円 ( 6,089円 ) | 在庫品1日目当日出荷可能 |
6,580円 ( 7,238円 ) | 2日目 |
7,281円 ( 8,009円 ) | 在庫品1日目当日出荷可能 |
7,780円 ( 8,558円 ) | 2日目 |
9,418円 ( 10,360円 ) | 在庫品1日目当日出荷可能 |
11,011円 ( 12,112円 ) | 在庫品1日目当日出荷可能 |
11,323円 ( 12,455円 ) | 2日目 |
12,894円 ( 14,183円 ) | 2日目 |
16,163円 ( 17,779円 ) | 2日目 |
17,296円 ( 19,026円 ) | 2日目 |
23,391円 ( 25,730円 ) | 2日目 |
25,661円 ( 28,227円 ) | 3日目 |
34,765円 ( 38,242円 ) | 2日目 |
43,143円 ( 47,457円 ) | 2日目 |
詳細情報
基本情報
SCM440でKHK2級の調質・高周波焼入れが施されているウォームギア。
【特長】
・材質SCM440、調質、歯面高周波焼入れしている高級歯研ウォーム軸。
・軸直角歯形でウォーム基準円を小さく設計している。
・ホイルとの組立距離をコンパクトに設定可能。
・歯面焼入れ、研削仕上げの軸付ウォーム。
・基準円直径が小さいため、コンパクトな設計が可能。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
KWG 軸付歯研ウォームのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qスラストはどのくらい発生しますか？
A
加わる負荷と歯車の諸元によって異なります。
Qウォームギヤの曲げ強度は計算できませんか？
A
弊社ではウォームホイールは歯面強さしか計算を行う事ができません。
これは、弊社で使用している日本歯車工業会の計算式が歯面強さのみになっているためで、 曲げ強さ計算のデータが無いためです。
歯車便覧などでは曲げ強さ計算式も公開されておりますが、弊社では使用しておりません。
ウォームギヤはすべりによって動力伝達を行うため、歯面強さをもって設計を行う必要があります。
歯面強さが満たしていなければ、摩耗により歯厚が薄くなり、歯の折損を招く可能性があります。
これは、弊社で使用している日本歯車工業会の計算式が歯面強さのみになっているためで、 曲げ強さ計算のデータが無いためです。
歯車便覧などでは曲げ強さ計算式も公開されておりますが、弊社では使用しておりません。
ウォームギヤはすべりによって動力伝達を行うため、歯面強さをもって設計を行う必要があります。
歯面強さが満たしていなければ、摩耗により歯厚が薄くなり、歯の折損を招く可能性があります。
