小原歯車工業

ねじ歯車 AN

カタログ |

数量スライド割引

通常単価(税別): 2,430円～10,924円

税込単価: 2,673円～12,016円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

【特長】・スパイラルギヤは摩耗やかじりが生じやすい歯車・材質CAC702、精度...

環境対応
RoHS対応（10物質）
歯車形状
B形
材質
アルミニウム
表面処理
なし
熱処理
なし
歯研
なし
穴径公差
H7
金属系材質
CAC702
ねじれ角 (°)
45
精度等級
N9級

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報

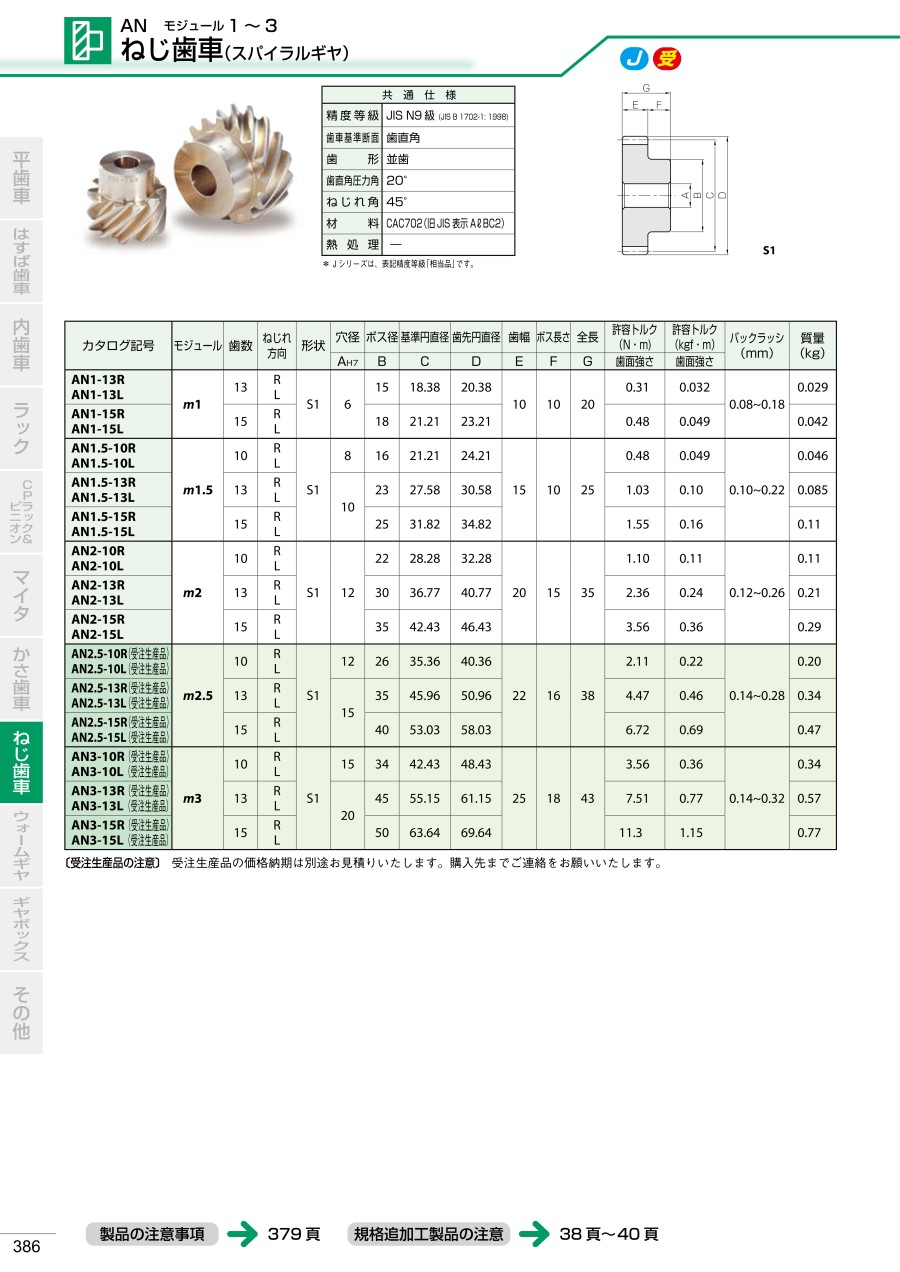

カタログ

商品情報

外形図

形状図

※ サイズ表につきましては、デジタルカタログを参照してください。

製品仕様

型番リスト

表示件数

型番

モジュール

歯数

(歯)

ねじれ方向

軸穴形状

軸穴径

歯幅

(mm)

ボス径 B

(φ)

穴径 A

(φ)

キー溝

(mm)

軸穴仕様

RoHS?

最小発注数量

1	13	左	丸穴	6	10	15	-	なし	下穴品	10	1個
1	13	左	丸穴+タップ	6	10	15	-	なし	完成品	-	1個
1	13	右	丸穴	6	10	15	-	なし	下穴品	10	1個
1	13	右	丸穴+タップ	6	10	15	-	なし	完成品	-	1個
1	15	左	丸穴	6	10	18	-	なし	下穴品	10	1個
1	15	左	丸穴+タップ	6	10	18	-	なし	完成品	-	1個
1	15	左	丸穴+タップ	8	10	18	-	なし	完成品	-	1個
1	15	右	丸穴	6	10	18	-	なし	下穴品	10	1個
1	15	右	丸穴+タップ	6	10	18	-	なし	完成品	-	1個
1	15	右	丸穴+タップ	8	10	18	-	なし	完成品	-	1個
1.5	10	左	丸穴	8	15	16	-	なし	下穴品	10	1個
1.5	10	左	丸穴+タップ	8	15	16	-	なし	完成品	-	1個
1.5	10	右	丸穴	8	15	16	-	なし	下穴品	10	1個
1.5	10	右	丸穴+タップ	8	15	16	-	なし	完成品	-	1個
1.5	13	左	丸穴	10	15	23	-	なし	下穴品	10	1個
1.5	13	左	キー溝穴+タップ	10	15	23	-	4×1.8	完成品	-	1個
1.5	13	右	丸穴	10	15	23	-	なし	下穴品	10	1個
1.5	13	右	キー溝穴+タップ	10	15	23	-	4×1.8	完成品	-	1個
1.5	15	左	丸穴	10	15	25	-	なし	下穴品	10	1個
1.5	15	左	キー溝穴+タップ	10	15	25	-	4×1.8	完成品	-	1個
1.5	15	左	キー溝穴+タップ	12	15	25	-	4×1.8	完成品	-	1個
1.5	15	右	丸穴	10	15	25	-	なし	下穴品	10	1個
1.5	15	右	キー溝穴+タップ	10	15	25	-	4×1.8	完成品	-	1個
1.5	15	右	キー溝穴+タップ	12	15	25	-	4×1.8	完成品	-	1個
2	10	左	丸穴	12	20	22	-	なし	下穴品	10	1個
2	10	左	キー溝穴+タップ	12	20	22	-	4×1.8	完成品	-	1個
2	10	右	丸穴	12	20	22	-	なし	下穴品	10	1個
2	10	右	キー溝穴+タップ	12	20	22	-	4×1.8	完成品	-	1個
2	13	左	丸穴	12	20	30	-	なし	下穴品	10	1個
2	13	左	キー溝穴+タップ	12	20	30	-	4×1.8	完成品	-	1個
2	13	左	キー溝穴+タップ	14	20	30	-	5×2.3	完成品	-	1個
2	13	左	キー溝穴+タップ	15	20	30	-	5×2.3	完成品	-	1個
2	13	左	キー溝穴+タップ	16	20	30	-	5×2.3	完成品	-	1個
2	13	左	キー溝穴+タップ	17	20	30	-	5×2.3	完成品	-	1個
2	13	右	丸穴	12	20	30	-	なし	下穴品	10	1個
2	13	右	キー溝穴+タップ	12	20	30	-	4×1.8	完成品	-	1個
2	13	右	キー溝穴+タップ	14	20	30	-	5×2.3	完成品	-	1個
2	13	右	キー溝穴+タップ	15	20	30	-	5×2.3	完成品	-	1個
2	13	右	キー溝穴+タップ	16	20	30	-	5×2.3	完成品	-	1個
2	13	右	キー溝穴+タップ	17	20	30	-	5×2.3	完成品	-	1個
2	15	左	丸穴	12	20	35	-	なし	下穴品	10	1個
2	15	左	キー溝穴+タップ	12	20	35	-	4×1.8	完成品	-	1個
2	15	左	キー溝穴+タップ	14	20	35	-	5×2.3	完成品	-	1個
2	15	左	キー溝穴+タップ	15	20	35	-	5×2.3	完成品	-	1個
2	15	左	キー溝穴+タップ	16	20	35	-	5×2.3	完成品	-	1個
2	15	左	キー溝穴+タップ	17	20	35	-	5×2.3	完成品	-	1個
2	15	左	キー溝穴+タップ	18	20	35	-	6×2.8	完成品	-	1個
2	15	左	キー溝穴+タップ	19	20	35	-	6×2.8	完成品	-	1個
2	15	右	丸穴	12	20	35	-	なし	下穴品	10	1個
2	15	右	キー溝穴+タップ	12	20	35	-	4×1.8	完成品	-	1個
2	15	右	キー溝穴+タップ	14	20	35	-	5×2.3	完成品	-	1個
2	15	右	キー溝穴+タップ	15	20	35	-	5×2.3	完成品	-	1個
2	15	右	キー溝穴+タップ	16	20	35	-	5×2.3	完成品	-	1個
2	15	右	キー溝穴+タップ	17	20	35	-	5×2.3	完成品	-	1個
2	15	右	キー溝穴+タップ	18	20	35	-	6×2.8	完成品	-	1個
2	15	右	キー溝穴+タップ	19	20	35	-	6×2.8	完成品	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,650円 ( 2,915円 )	2日目
3,800円 ( 4,180円 )	5日目
2,650円 ( 2,915円 )	2日目
4,001円 ( 4,401円 )	5日目
2,735円 ( 3,009円 )	2日目
3,880円 ( 4,268円 )	5日目
4,902円 ( 5,392円 )	5日目
2,735円 ( 3,009円 )	2日目
3,880円 ( 4,268円 )	5日目
4,902円 ( 5,392円 )	5日目
2,430円 ( 2,673円 )	4日目
3,472円 ( 3,819円 )	5日目
2,431円 ( 2,674円 )	2日目
3,472円 ( 3,819円 )	5日目
3,267円 ( 3,594円 )	2日目
5,364円 ( 5,900円 )	5日目
3,267円 ( 3,594円 )	2日目
5,364円 ( 5,900円 )	5日目
3,334円 ( 3,667円 )	2日目
5,416円 ( 5,958円 )	5日目
6,606円 ( 7,267円 )	5日目
3,339円 ( 3,673円 )	2日目
5,416円 ( 5,958円 )	5日目
6,606円 ( 7,267円 )	5日目
3,959円 ( 4,355円 )	2日目
6,247円 ( 6,872円 )	5日目
4,342円 ( 4,776円 )	2日目
6,247円 ( 6,872円 )	5日目
4,845円 ( 5,330円 )	2日目
7,382円 ( 8,120円 )	5日目
8,550円 ( 9,405円 )	5日目
8,550円 ( 9,405円 )	5日目
8,550円 ( 9,405円 )	5日目
8,550円 ( 9,405円 )	5日目
5,096円 ( 5,606円 )	2日目
7,382円 ( 8,120円 )	5日目
8,550円 ( 9,405円 )	5日目
8,550円 ( 9,405円 )	5日目
8,550円 ( 9,405円 )	5日目
8,274円 ( 9,101円 )	5日目
6,897円 ( 7,587円 )	2日目
9,754円 ( 10,729円 )	5日目
10,924円 ( 12,016円 )	5日目
10,924円 ( 12,016円 )	5日目
10,924円 ( 12,016円 )	5日目
10,924円 ( 12,016円 )	5日目
10,924円 ( 12,016円 )	5日目
10,924円 ( 12,016円 )	5日目
6,897円 ( 7,587円 )	2日目
9,754円 ( 10,729円 )	5日目
10,924円 ( 12,016円 )	5日目
10,924円 ( 12,016円 )	5日目
10,924円 ( 12,016円 )	5日目
10,924円 ( 12,016円 )	5日目
10,924円 ( 12,016円 )	5日目
10,924円 ( 12,016円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・スパイラルギヤは摩耗やかじりが生じやすい歯車
・材質CAC702、精度JIS B 1702-1 N9級相当、アルミニウム青銅を採用した耐摩耗性に優れたねじ歯車
・材質の異なる組合せを推奨する
・ねじれ方向の組み合わせで食い違い軸（R&R、L&L）、平行軸（R&L）が可能。軸方向や、回転方向に注意して選定
【用途】
・食品製造機械など
・直交した動力の伝達
