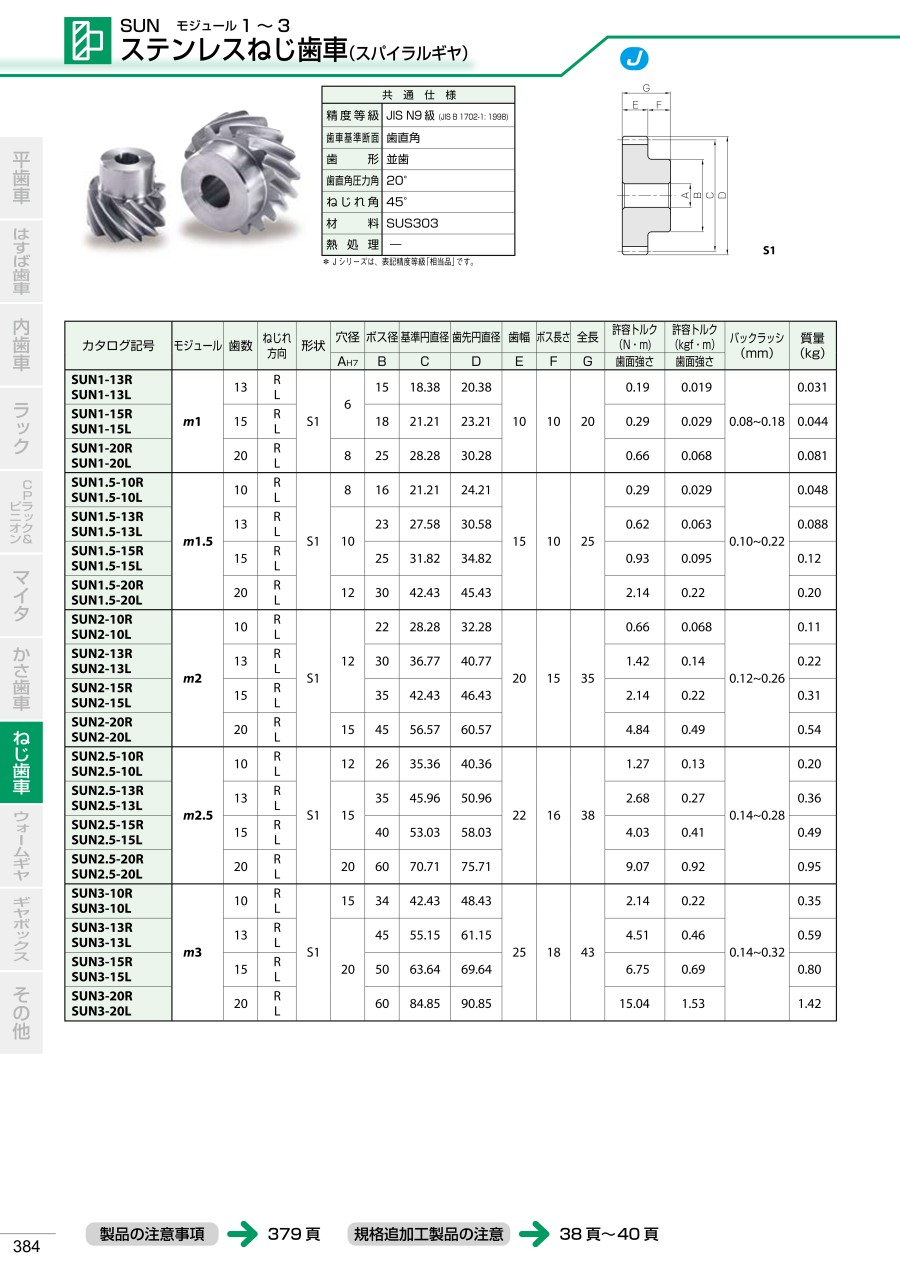

SUN ステンレスねじ歯車（スパイラルギヤ）

外形図

寸法図

製品仕様

外観

規格表

寸法図と連携

注意・禁止事項

注意・禁止事項

1. 1.ねじ歯車を同一材料で使用すると、磨耗やかじりが生じる可能性があるので、別の材料との組合せがお勧め。
2. 2.表記の許容トルクは任意の使用条件で計算した参考値。詳細については注意事項を確認。
3. 3.表記のバックラッシは同一型番どうし理論値で組み立てたときの法線方向バックラッシ。
4. 4.食い違い軸（ねじ歯車)で使用の場合は、同一方向ねじれ（右と右または左と左）の組合せで、平行軸(はすば歯車）で使用の場合、異なるねじれ（右と左）の組み合わせになる。
5. 5.穴径がΦ4（直径4mm）以下の穴径公差はH8となる。また、穴径Φ5（直径5mm）又はΦ6（直径6mm）で穴長さ（全長）が穴径の3倍以上もH8となる。

追加工上の注意

1. 1.ねじ歯車を追加工するときは注意事項の「追加工するときの注意」を確認の上、安全面に注意して加工する必要あり。
2. 2.歯幅を狭くする加工は歯車精度や強度に影響を及ぼすため避ける。
