PB プラスチックかさ歯車
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,387円～5,596円
- 税込単価
- 1,526円～6,156円
MC901、JIS4級、食品機械にも使用できるかさ歯車。【特長】・材質MC90...
詳細情報を確認する未確定：候補が15型番あります。
商品情報
外形図
B4の寸法図
B3の寸法図
製品仕様
| 共通仕様 | |||
|---|---|---|---|
| 精度等級 | JIS B 1704:1978 4級 | 歯面硬度 | (115～ 120HRR) |
| 歯形 | ゲリーソン | 表面処理 | なし |
| 圧力角 | 20 ゜ | 歯面仕上げ | 切削 |
| 材料 | MC901 | 歯切基準面 | 穴 |
| 熱処理 | なし | 追加工 | 可能 |
本製品は、表記精度等級「相当品」

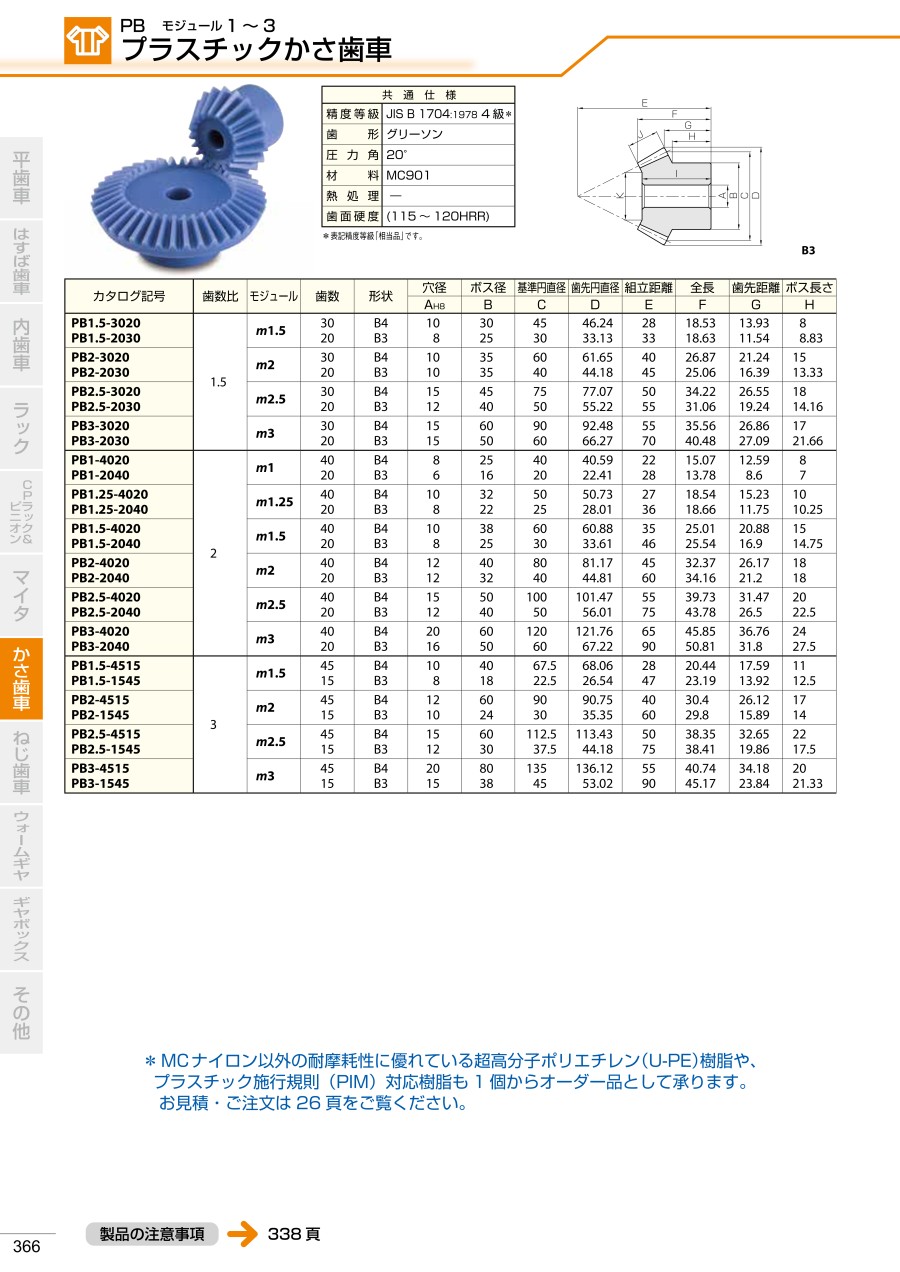

規格表
| 型式 | - | モジュール | - | 歯数 | - | 補助記号 | |
| | PB PB | - - | 1.5 1.5 | - - | 30 20 | - - | 20 30 |
| 型番 | 歯数比 | モジュール | 歯数 | 形状 | 穴径 (A) | ボス径 (B) | 基準円直径 (C) | 歯先円直径 (D) | 組立距離 (E) | 全長 (F) | 歯先距離 (G) | ボス長さ (H) | 穴長さ (I) | 歯幅 (J) | おさえ面径 (K) | 許容曲げ強さ (kgf･m) | バックラッシ 下限 (mm) | バックラッシ 上限 (mm) | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PB1.5-3020 | 1.5 | 1.5 | 30 | B4 | 10 | 30 | 45 | 46.24 | 28 | 18.53 | 13.93 | 8 | 16 | 9 | 27.37 | 0.16 | 0 | 0.25 | 0.018 |
| PB1.5-2030 | 1.5 | 1.5 | 20 | B3 | 8 | 25 | 30 | 33.13 | 33 | 18.63 | 11.54 | 8.83 | 17 | 9 | 17.05 | 0.089 | 0 | 0.25 | 0.0093 |
| PB2-3020 | 1.5 | 2 | 30 | B4 | 10 | 35 | 60 | 61.65 | 40 | 26.87 | 21.24 | 15 | 23 | 11 | 37.56 | 0.37 | 0 | 0.26 | 0.039 |
| PB2-2030 | 1.5 | 2 | 20 | B3 | 10 | 35 | 40 | 44.18 | 45 | 25.06 | 16.39 | 13.33 | 22 | 11 | 21.34 | 0.20 | 0 | 0.26 | 0.024 |
| PB1-4020 | 2 | 1 | 40 | B4 | 8 | 25 | 40 | 40.59 | 22 | 15.07 | 12.59 | 8 | 12 | 6 | 26.58 | 0.075 | 0 | 0.23 | 0.010 |
| PB1-2040 | 2 | 1 | 20 | B3 | 6 | 16 | 20 | 22.41 | 28 | 13.78 | 8.6 | 7 | 12 | 6 | 9.17 | 0.028 | 0 | 0.23 | 0.0029 |
| PB1.25-4020 | 2 | 1.25 | 40 | B4 | 10 | 32 | 50 | 50.73 | 27 | 18.54 | 15.23 | 10 | 16 | 8 | 33.61 | 0.15 | 0 | 0.24 | 0.021 |
| PB1.25-2040 | 2 | 1.25 | 20 | B3 | 8 | 22 | 25 | 28.01 | 36 | 18.66 | 11.75 | 10.25 | 17 | 8 | 13.22 | 0.058 | 0 | 0.24 | 0.0068 |
| PB1.5-4020 | 2 | 1.5 | 40 | B4 | 10 | 38 | 60 | 60.88 | 35 | 25.01 | 20.88 | 15 | 22 | 10 | 39.64 | 0.27 | 0 | 0.25 | 0.039 |
| PB1.5-2040 | 2 | 1.5 | 20 | B3 | 8 | 25 | 30 | 33.61 | 46 | 25.54 | 16.9 | 14.75 | 24 | 10 | 17.28 | 0.10 | 0 | 0.25 | 0.013 |
| PB2-4020 | 2 | 2 | 40 | B4 | 12 | 40 | 80 | 81.17 | 45 | 32.37 | 26.17 | 18 | 27 | 15 | 48.46 | 0.69 | 0 | 0.26 | 0.076 |
| PB2-2040 | 2 | 2 | 20 | B3 | 12 | 32 | 40 | 44.81 | 60 | 34.16 | 21.2 | 18 | 32 | 15 | 20.92 | 0.26 | 0 | 0.26 | 0.028 |
| PB1.5-4515 | 3 | 1.5 | 45 | B4 | 10 | 40 | 67.5 | 68.06 | 28 | 20.44 | 17.59 | 11 | 17 | 10 | 46.58 | 0.32 | 0 | 0.25 | 0.040 |
| PB1.5-1545 | 3 | 1.5 | 15 | B3 | 8 | 18 | 22.5 | 26.54 | 47 | 23.19 | 13.92 | 12.5 | 22.5 | 10 | 14.75 | 0.070 | 0 | 0.25 | 0.0061 |
| PB2-4515 | 3 | 2 | 45 | B4 | 12 | 60 | 90 | 90.75 | 40 | 30.4 | 26.12 | 17 | 26 | 15 | 59.04 | 0.82 | 0 | 0.26 | 0.12 |
B4、B3寸法図と連携
注意・禁止事項
- 1.プラスチック歯車は温度や湿度によって材料が伸縮し、穴径（製作時H8）、歯先円直径、バックラッシなどの寸法が変化する。検討の際は歯車技術資料の「プラスチック歯車の設計」を確認。
- 2.表記の許容トルクは任意の使用条件で計算した参考値。詳細については注意事項を確認。
- 3.表記の歯先円直径、全長、歯先距離は理論値であり、歯先部R面取りにより実際とは異なる。
- 4.無潤滑で使用する場合、プラスチック歯車同士での使用は発熱しやすく膨張する。相手歯車は金属製品の歯車がお勧め。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,387円 ( 1,526円 ) | 在庫品1日目当日出荷可能 |
2,345円 ( 2,580円 ) | 在庫品1日目当日出荷可能 |
1,816円 ( 1,998円 ) | 在庫品1日目当日出荷可能 |
1,716円 ( 1,888円 ) | 2日目 |
2,046円 ( 2,251円 ) | 2日目 |
2,308円 ( 2,539円 ) | 在庫品1日目当日出荷可能 |
3,348円 ( 3,683円 ) | 2日目 |
3,399円 ( 3,739円 ) | 在庫品1日目当日出荷可能 |
1,799円 ( 1,979円 ) | 2日目 |
2,797円 ( 3,077円 ) | 2日目 |
2,262円 ( 2,488円 ) | 2日目 |
2,365円 ( 2,602円 ) | 在庫品1日目当日出荷可能 |
3,380円 ( 3,718円 ) | 2日目 |
4,633円 ( 5,096円 ) | 在庫品1日目当日出荷可能 |
5,596円 ( 6,156円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
MC901、JIS4級、食品機械にも使用できるかさ歯車。
【特長】
・材質MC901、精度JISB1704 4級のプラスチックかさ歯車。
・コニフレックス歯形により静粛性に優れている。
・無潤滑でも使用可能な高機能プラスチックかさ歯車。
・材料にMCナイロンを採用した軽量製品。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械および食品機械に最適。
ご注意
- 本製品はセット品ではございません。お手数ですが、組み合わせる型式をそれぞれ単品でご購入ください。
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
- ミスミでは追加工・特注などには対応しておりません。
商品担当おすすめ
PB プラスチックかさ歯車のレビュー
回転翼
4
4.02022/03/28
樹脂にもかかわらず、制度がいいので、回転してフルにしても静かでした
0人が参考にしています。
よくあるご質問（FAQ）
Qプラスチック同士で使用できますか？
A
無潤滑で使用する場合、プラスチック歯車同士での使用は発熱しやすく膨張します。相手歯車は金属製品の歯車をお勧めします。
Q加工後に寸法変化してしまいます。
A
プラスチック歯車は、温度や湿度の影響を受けやすい製品です。加工中と加工後の寸法に変化がありますのでご注意ください。
