SB 軸付かさ歯車
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,084円～17,361円
- 税込単価
- 3,392円～19,097円
S45CでJIS3級のグリーソン歯形なので静粛性が良いい汎用かさ歯車。【特長】...
詳細情報を確認する
未確定：候補が8型番あります。
商品情報

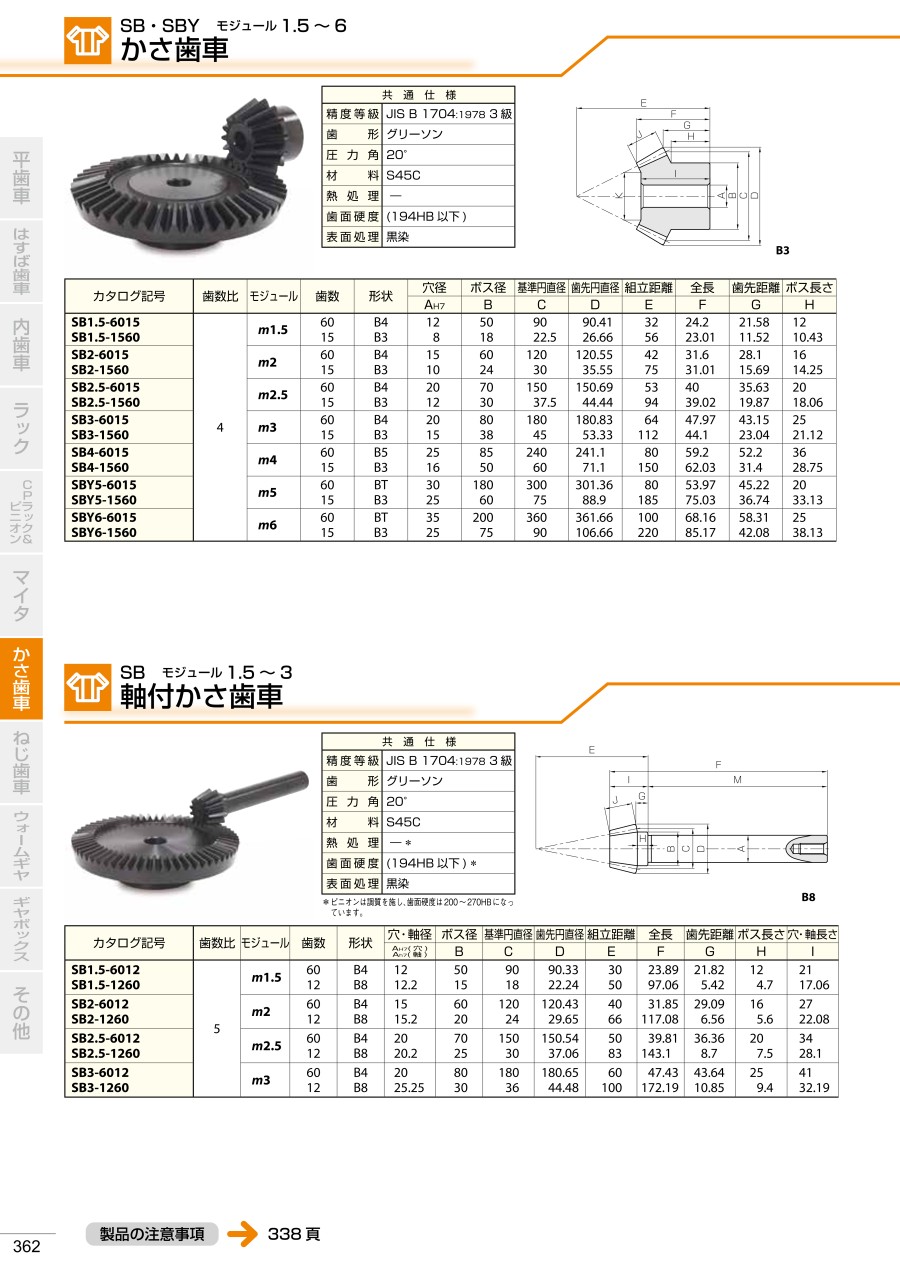

外形図
B4の寸法図
B8の寸法図
製品仕様
| 共通仕様 | |||
|---|---|---|---|
| 精度等級 | JISB1704:1978 3級 | 歯面硬度 | (194HB以下)(*1) |
| 歯形 | グリーソン | 表面処理 | 黒染 |
| 圧力角 | 20° | 歯面仕上げ | 切削 |
| 材料 | S45C | 歯切基準面 | 穴H7(ピニオンは軸h7) |
| 熱処理 | なし(ピニオンは調質) | 追加工 | 可能 |
（*1） ピニオンは200～270HB以下
規格表
| 型番 | 歯数比 | モジュール | 歯数 | 形状 | 穴・軸径 A | ボス径 B | 基準円直径 C | 歯先円直径 D | 組立距離 E | 全長 F | 歯先距離 G |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SB1.5-6012 | 5 | 1.5 | 60 | B4 | 12 | 50 | 90 | 90.33 | 30 | 23.89 | 21.82 |
| SB1.5-1260 | 5 | 1.5 | 12 | B8 | 12.2 | 15 | 18 | 22.24 | 50 | 97.06 | 5.42 |
| SB2-6012 | 5 | 2 | 60 | B4 | 15 | 60 | 120 | 120.43 | 40 | 31.85 | 29.09 |
| SB2-1260 | 5 | 2 | 12 | B8 | 15.2 | 20 | 24 | 29.65 | 66 | 117.08 | 6.56 |
| SB2.5-6012 | 5 | 2.5 | 60 | B4 | 20 | 70 | 150 | 150.54 | 50 | 39.81 | 36.36 |
| SB2.5-1260 | 5 | 2.5 | 12 | B8 | 20.2 | 25 | 30 | 37.06 | 83 | 143.1 | 8.7 |
| SB3-6012 | 5 | 3 | 60 | B4 | 20 | 80 | 180 | 180.65 | 60 | 47.43 | 43.64 |
| SB3-1260 | 5 | 3 | 12 | B8 | 25.25 | 30 | 36 | 44.48 | 100 | 172.19 | 10.85 |
| 型番 | ボス長さ H | 穴・軸長さ I | 歯幅 J | おさえ面径 K | 軸長さ M | ねじ穴 サイズ | 許容曲げ強さ (kgf･m) | 許容歯面強さ (kgf･m) | バックラッシ 下限(mm) | バックラッシ 上限(mm) | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SB1.5-6012 | 12 | 21 | 12 | 65.52 | 1.83 | 0.14 | 0.05 | 0.15 | 0.62 | ||
| SB1.5-1260 | 4.7 | 17.06 | 12 | 80 | M5 | 0.41 | 0.047 | 0.05 | 0.15 | 0.097 | |
| SB2-6012 | 16 | 27 | 16 | 86.96 | 4.34 | 0.35 | 0.06 | 0.16 | 1.34 | ||
| SB2-1260 | 5.6 | 22.08 | 16 | 95 | M6 | 0.97 | 0.11 | 0.06 | 0.16 | 0.19 | |
| SB2.5-6012 | 20 | 34 | 20 | 108.8 | 8.48 | 0.7 | 0.07 | 0.17 | 2.54 | ||
| SB2.5-1260 | 7.5 | 28.1 | 20 | 115 | M8 | 1.89 | 0.23 | 0.07 | 0.17 | 0.40 | |
| SB3-6012 | 25 | 41 | 22 | 134.73 | 13.8 | 1.16 | 0.08 | 0.18 | 4.18 | ||
| SB3-1260 | 9.4 | 32.19 | 22 | 140 | M8 | 3.07 | 0.38 | 0.08 | 0.18 | 0.74 |
B4、B8の寸法図と連携
注意・禁止事項
注意・禁止事項
- 1.表記の許容トルクは任意の使用条件で計算した参考値。詳細については注意事項を確認。
- 2.表記の歯先円直径、全長、歯先距離は理論値であり、歯先部R面取りにより実際とは異なる。
追加工上の注意
- 1.かさ歯車を追加工するときは注意事項の「追加工するときの注意」を確認の上、安全面に注意して加工する必要あり。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,084円 ( 3,392円 ) | 在庫品1日目当日出荷可能 |
5,997円 ( 6,597円 ) | 在庫品1日目当日出荷可能 |
3,842円 ( 4,226円 ) | 2日目 |
7,989円 ( 8,788円 ) | 2日目 |
4,675円 ( 5,143円 ) | 2日目 |
11,587円 ( 12,746円 ) | 2日目 |
5,889円 ( 6,478円 ) | 2日目 |
17,361円 ( 19,097円 ) | 2日目 |
詳細情報
基本情報
S45CでJIS3級のグリーソン歯形なので静粛性が良いい汎用かさ歯車。
【特長】
・材質S45C、精度JISB1704 3級の軸付きかさ歯車。
・ピニオンギヤは素材調質を施し靱性を高めてあり、一段で1/5の減速比を実現可能。
・軸部は任意の形状に追加工可能。
・交差軸に使用可能。
・軸一体のため部品点数が削減。
・すぐばかさ歯車の普及品として、多く使用されている。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械および農機具に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ※1個の販売でありセット販売ではございません。ご注意ください。
商品担当おすすめ
SB 軸付かさ歯車のレビュー
客先より依頼された部品に使用しています
5
5.02019/10/02
客先より依頼された当社で追加工して納めている部品の素材として使用しています。追加工するにあたり、カタログでは製品に関する...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q「組立距離 」の寸法許容差はどのくらいにすべきですか？
A
基準寸法に対してH7～H8を推奨します。
Qかさ歯車の組立確認はどうしたら良いですか？
A
かさ歯車が適切に組立られているかを確認するためには、歯当たりの確認とバックラッシの確認が必要になります。
歯当たりが適切でない場合や、極端に小さいバックラッシは、摩耗や騒音の原因となり、歯の損傷を招きます。
使用される前に適度ななじみ運転を行う事を推奨致します。
歯当たりが適切でない場合や、極端に小さいバックラッシは、摩耗や騒音の原因となり、歯の損傷を招きます。
使用される前に適度ななじみ運転を行う事を推奨致します。
