MBSA・MBSB 完成まがりばかさ歯車

Name: MBSA・MBSB 完成まがりばかさ歯車
Brand: 小原歯車工業
SKU: 221004937233
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 4,897円～65,106円

税込単価: 5,387円～71,617円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SB・SBY かさ歯車

通常価格(税別)： 1,073円 (税込価格：1,180円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SBS まがりばかさ歯車

通常価格(税別)： 1,997円 (税込価格：2,197円)

通常出荷日：在庫品1日目

SCM415、JIS4級、全面浸炭焼入れでKHK最強のかさ歯車。【特長】・材質...

詳細情報を確認する

形状
まがりばかさ歯車
材質
一般鉄鋼材
表面処理
なし
熱処理
浸炭焼入れ
歯研
なし
精度等級 (※新JIS)
4級
軸穴公差
H7
ねじれ角 (deg)
35
材質【詳細】
SCM415

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
※1個の販売でありセット販売ではございません。ご注意ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が64型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

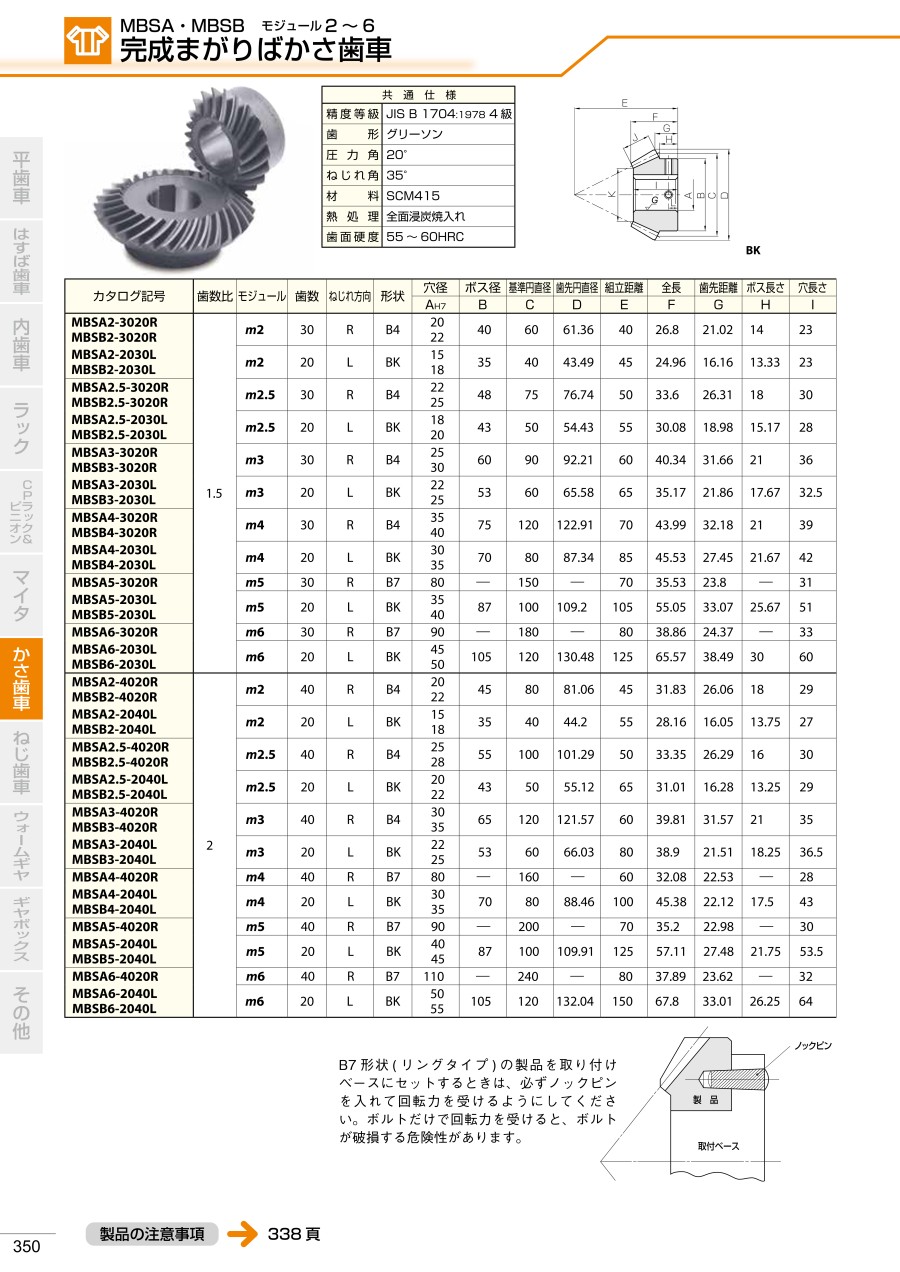

カタログ

商品情報

外形図

製品仕様

共通仕様
精度等級	JIS B 1704:1978 4級	歯面硬度	50～60HRC
歯形	グリーソン	表面処理	なし
圧力角	20°	歯面仕上げ	切削
ねじれ角	35°	歯切基準面	穴(H7)
材料	SCM415	追加工	不可
熱処理	全面浸炭焼入れ

規格表

型番	歯数比	モジュール	歯数	ねじれ方向	形状	穴径	ボス径	基準円直径	歯先円直径	組立距離	全長	歯先距離	ボス長さ
MBSA2-3020R	1.5	2	30	R	B4	20	40	60	61.36	40	26.8	21.02	14
MBSB2-3020R	1.5	2	30	R	B4	22	40	60	61.36	40	26.8	21.02	14
MBSA2-2030L	1.5	2	20	L	BK	15	35	40	43.49	45	24.96	16.16	13.33
MBSB2-2030L	1.5	2	20	L	BK	18	35	40	43.49	45	24.96	16.16	13.33
MBSA2.5-3020R	1.5	2.5	30	R	B4	22	48	75	76.74	50	33.6	26.31	18
MBSB2.5-3020R	1.5	2.5	30	R	B4	25	48	75	76.74	50	33.6	26.31	18
MBSA2.5-2030L	1.5	2.5	20	L	BK	18	43	50	54.43	55	30.08	18.98	15.17
MBSB2.5-2030L	1.5	2.5	20	L	BK	20	43	50	54.43	55	30.08	18.98	15.17
MBSA3-3020R	1.5	3	30	R	B4	25	60	90	92.21	60	40.34	31.66	21
MBSB3-3020R	1.5	3	30	R	B4	30	60	90	92.21	60	40.34	31.66	21
MBSA3-2030L	1.5	3	20	L	BK	22	53	60	65.58	65	35.17	21.86	17.67
MBSB3-2030L	1.5	3	20	L	BK	25	53	60	65.58	65	35.17	21.86	17.67
MBSA4-3020R	1.5	4	30	R	B4	35	75	120	122.91	70	43.99	32.18	21
MBSB4-3020R	1.5	4	30	R	B4	40	75	120	122.91	70	43.99	32.18	21
MBSA4-2030L	1.5	4	20	L	BK	30	70	80	87.34	85	45.53	27.45	21.67
MBSB4-2030L	1.5	4	20	L	BK	35	70	80	87.34	85	45.53	27.45	21.67
MBSA5-3020R	1.5	5	30	R	B7	80	-	150	-	70	35.53	23.8	-
MBSA5-2030L	1.5	5	20	L	BK	35	87	100	109.2	105	55.05	33.07	25.67
MBSB5-2030L	1.5	5	20	L	BK	40	87	100	109.2	105	55.05	33.07	25.67
MBSA6-3020R	1.5	6	30	R	B7	90	-	180	-	80	38.86	24.37	-
MBSA6-2030L	1.5	6	20	L	BK	45	105	120	130.48	125	65.57	38.49	30
MBSB6-2030L	1.5	6	20	L	BK	50	105	120	130.48	125	65.57	38.49	30
MBSA2-4020R	2	2	40	R	B4	20	45	80	81.06	45	31.83	26.06	18
MBSB2-4020R	2	2	40	R	B4	22	45	80	81.06	45	31.83	26.06	18
MBSA2-2040L	2	2	20	L	BK	15	35	40	44.2	55	28.16	16.05	13.75
MBSB2-2040L	2	2	20	L	BK	18	35	40	44.2	55	28.16	16.05	13.75
MBSA2.5-4020R	2	2.5	40	R	B4	25	55	100	101.29	50	33.35	26.29	16
MBSB2.5-4020R	2	2.5	40	R	B4	28	55	100	101.29	50	33.35	26.29	16
MBSA2.5-2040L	2	2.5	20	L	BK	20	43	50	55.12	65	31.01	16.28	13.25
MBSB2.5-2040L	2	2.5	20	L	BK	22	43	50	55.12	65	31.01	16.28	13.25
MBSA3-4020R	2	3	40	R	B4	30	65	120	121.57	60	39.81	31.57	21
MBSB3-4020R	2	3	40	R	B4	35	65	120	121.57	60	39.81	31.57	21
MBSA3-2040L	2	3	20	L	BK	22	53	60	66.03	80	38.9	21.51	18.25
MBSB3-2040L	2	3	20	L	BK	25	53	60	66.03	80	38.9	21.51	18.25
MBSA4-4020R	2	4	40	R	B7	80	-	160	-	60	32.08	22.53	-
MBSA4-2040L	2	4	20	L	BK	30	70	80	88.46	100	45.38	22.12	17.5
MBSB4-2040L	2	4	20	L	BK	35	70	80	88.46	100	45.38	22.12	17.5
MBSA5-4020R	2	5	40	R	B7	90	-	200	-	70	35.2	22.98	-
MBSA5-2040L	2	5	20	L	BK	40	87	100	109.91	125	57.11	27.48	21.75
MBSB5-2040L	2	5	20	L	BK	45	87	100	109.91	125	57.11	27.48	21.75
MBSA6-4020R	2	6	40	R	B7	110	-	240	-	80	37.89	23.62	-
MBSA6-2040L	2	6	20	L	BK	50	105	120	132.04	150	67.8	33.01	26.25
MBSB6-2040L	2	6	20	L	BK	55	105	120	132.04	150	67.8	33.01	26.25
MBSA2-4518R	2.5	2	45	R	B4	20	48	90	90.79	40	27.67	22.98	15
MBSB2-4518R	2.5	2	45	R	B4	25	48	90	90.79	40	27.67	22.98	15
MBSA2-1845L	2.5	2	18	L	BK	12	32	36	40.42	60	28.54	15.88	14.2
MBSB2-1845L	2.5	2	18	L	BK	16	32	36	40.42	60	28.54	15.88	14.2
MBSA2.5-4518R	2.5	2.5	45	R	B4	25	55	112.5	113.49	50	34.94	28.74	19
MBSB2.5-4518R	2.5	2.5	45	R	B4	30	55	112.5	113.49	50	34.94	28.74	19
MBSA2.5-1845L	2.5	2.5	18	L	BK	15	40	45	50.35	72	33.19	16.82	14.75
MBSB2.5-1845L	2.5	2.5	18	L	BK	20	40	45	50.35	72	33.19	16.82	14.75
MBSA3-4518R	2.5	3	45	R	B4	30	65	135	136.24	60	41.65	34.55	22
MBSB3-4518R	2.5	3	45	R	B4	35	65	135	136.24	60	41.65	34.55	22
MBSA3-1845L	2.5	3	18	L	BK	20	48	54	60.69	85	37.82	18.84	16.3
MBSB3-1845L	2.5	3	18	L	BK	25	48	54	60.69	85	37.82	18.84	16.3
MBSA4-4518R	2.5	4	45	R	B7	80	-	180	-	55	29.77	21.25	-
MBSA4-1845L	2.5	4	18	L	BK	28	63	72	80.86	110	48.03	21.77	18.2
MBSB4-1845L	2.5	4	18	L	BK	32	63	72	80.86	110	48.03	21.77	18.2
MBSA5-4518R	2.5	5	45	R	B7	100	-	225	-	65	33.37	22.82	-
MBSA5-1845L	2.5	5	18	L	BK	35	80	90	101.07	135	57.3	24.71	20.5
MBSB5-1845L	2.5	5	18	L	BK	42	80	90	101.07	135	57.3	24.71	20.5
MBSA6-4518R	2.5	6	45	R	B7	110	-	270	-	75	36.97	24.19	-
MBSA6-1845L	2.5	6	18	L	BK	45	95	108	120.55	160	66.73	27.51	22.4
MBSB6-1845L	2.5	6	18	L	BK	50	95	108	120.55	160	66.73	27.51	22.4
MBSA2-4515R	3	2	45	R	B4	20	48	90	90.66	40	30.01	25.99	18
MBSB2-4515R	3	2	45	R	B4	22	48	90	90.66	40	30.01	25.99	18
MBSA2-1545L	3	2	15	L	BT	10	26	30	34.59	55	23.78	10.77	9.33
MBSB2-1545L	3	2	15	L	BK	12	26	30	34.59	55	23.78	10.77	9.33
MBSA2.5-4515R	3	2.5	45	R	B4	22	55	112.5	113.28	45	32.43	27.42	18
MBSB2.5-4515R	3	2.5	45	R	B4	25	55	112.5	113.28	45	32.43	27.42	18
MBSA2.5-1545L	3	2.5	15	L	BK	12	32	37.5	43.06	70	30.51	14.68	12.84
MBSB2.5-1545L	3	2.5	15	L	BK	15	32	37.5	43.06	70	30.51	14.68	12.84
MBSA3-4515R	3	3	45	R	B4	30	65	135	136.03	55	39.94	34.05	22
MBSB3-4515R	3	3	45	R	B4	32	65	135	136.03	55	39.94	34.05	22
MBSA3-1545L	3	3	15	L	BK	18	38	45	52	85	38.12	18.67	16.33
MBSB3-1545L	3	3	15	L	BK	20	38	45	52	85	38.12	18.67	16.33
MBSA4-4515R	3	4	45	R	B7	80	-	180	-	50	28.85	22.14	-
MBSA4-1545L	3	4	15	L	BK	22	52	60	69.24	110	47.51	21.54	18.67
MBSB4-1545L	3	4	15	L	BK	25	52	60	69.24	110	47.51	21.54	18.67
MBSA5-4515R	3	5	45	R	B7	90	-	225	-	60	33.57	25.16	-
MBSB5-1545L	3	5	15	L	BK	32	65	75	86.55	135	56.89	24.43	20.83
MBSA5-1545L	3	5	15	L	BK	28	65	75	86.55	135	56.89	24.43	20.83
MBSA6-4515R	3	6	45	R	B7	110	-	270	-	70	38.28	28.05	-
MBSA6-1545L	3	6	15	L	BK	35	78	90	103.13	160	66.39	27.19	23
MBSB6-1545L	3	6	15	L	BK	40	78	90	103.13	160	66.39	27.19	23

型番	穴長さ	歯幅	おさえ面径	キ-みぞ	ねじ穴		許容トルク（N・m）		許容トルク（kgf・m）		バックラッシ（mm）	質量
型番	穴長さ	歯幅	おさえ面径	キ-みぞ	サイズ	L	曲げ強さ	歯面強さ	曲げ強さ	歯面強さ	バックラッシ（mm）	質量
MBSA2-3020R	23	11	37.56	6×2.8	2-M5	7	34.4	38.4	3.51	3.91	0.06～0.16	0.26
MBSB2-3020R	23	11	37.56	6×2.8	2-M5	7	34.4	38.4	3.51	3.91	0.06～0.16	0.24
MBSA2-2030L	23	11	24.34	5×2.3	2-M4	6.5	23.5	25.6	2.39	2.61	0.06～0.16	0.14
MBSB2-2030L	23	11	24.34	6×2.8	2-M5	6.5	23.5	25.6	2.39	2.61	0.06～0.16	0.13
MBSA2.5-3020R	30	14	48.01	6×2.8	2-M5	9	68.0	76.8	6.93	7.84	0.07～0.17	0.52
MBSB2.5-3020R	30	14	48.01	8×3.3	2-M6	9	68.0	76.8	6.93	7.84	0.07～0.17	0.49
MBSA2.5-2030L	28	14	31.02	6×2.8	2-M5	7.5	46.4	51.2	4.73	5.22	0.07～0.17	0.26
MBSB2.5-2030L	28	14	31.02	6×2.8	2-M5	7.5	46.4	51.2	4.73	5.22	0.07～0.17	0.25
MBSA3-3020R	36	17	57.14	8×3.3	2-M6	11	118	135	12.1	13.8	0.08～0.18	0.96
MBSB3-3020R	36	17	57.14	8×3.3	2-M6	11	118	135	12.1	13.8	0.08～0.18	0.90
MBSA3-2030L	32.5	17	36.2	6×2.8	2-M5	9	80.7	90.1	8.2	9.19	0.08～0.18	0.46
MBSB3-2030L	32.5	17	36.2	8×3.3	2-M6	9	80.7	90.1	8.2	9.19	0.08～0.18	0.43
MBSA4-3020R	39	23	76.72	10×3.3	2-M8	10	283	328	28.9	33.5	0.12～0.27	1.77
MBSB4-3020R	39	23	76.72	12×3.3	2-M8	10	283	328	28.9	33.5	0.12～0.27	1.68
MBSA4-2030L	42	23	48.07	8×3.3	2-M6	11	193	219	19.7	22.3	0.12～0.27	1.03
MBSB4-2030L	42	23	48.07	10×3.3	2-M8	11	193	219	19.7	22.3	0.12～0.27	0.95
MBSA5-3020R	31	28	97.36	-	6-M10	110	544	637	55.4	64.9	0.14～0.34	2.80
MBSA5-2030L	51	28	62.04	10×3.3	2-M8	13	371	425	37.8	43.3	0.14～0.34	2.01
MBSB5-2030L	51	28	62.04	12×3.3	2-M8	13	371	425	37.8	43.3	0.14～0.34	1.89
MBSA6-3020R	33	34	115.61	-	6-M10	120	927	1,120	94.6	114	0.16～0.36	4.55
MBSA6-2030L	60	34	72.41	14×3.8	2-M10	15	633	745	64.5	76.0	0.16～0.36	3.56
MBSB6-2030L	60	34	72.41	14×3.8	2-M10	15	633	745	64.5	76.0	0.16～0.36	3.38
MBSA2-4020R	29	14	52.7	6×2.8	2-M5	9	59.6	69.6	6.08	7.09	0.06～0.16	0.53
MBSB2-4020R	29	14	52.7	6×2.8	2-M5	9	59.6	69.6	6.08	7.09	0.06～0.16	0.51
MBSA2-2040L	27	14	25.39	5×2.3	2-M4	7	29.9	34.8	3.05	3.55	0.06～0.16	0.16
MBSB2-2040L	27	14	25.39	6×2.8	2-M5	7	29.9	34.8	3.05	3.55	0.06～0.16	0.14
MBSA2.5-4020R	30	17	66.99	8×3.3	2-M6	8	114	135	11.7	13.8	0.07～0.17	0.93
MBSB2.5-4020R	30	17	66.99	8×3.3	2-M6	8	114	135	11.7	13.8	0.07～0.17	0.90
MBSA2.5-2040L	29	17	29.97	6×2.8	2-M5	7	57.3	67.6	5.84	6.89	0.07～0.17	0.26
MBSB2.5-2040L	29	17	29.97	6×2.8	2-M5	7	57.3	67.6	5.84	6.89	0.07～0.17	0.25
MBSA3-4020R	35	20	80.28	8×3.3	2-M6	11	195	233	19.9	23.7	0.08～0.18	1.47
MBSB3-4020R	35	20	80.28	10×3.3	2-M8	11	195	233	19.9	23.7	0.08～0.18	1.40
MBSA3-2040L	36.5	20	36.56	6×2.8	2-M5	9.5	97.7	116	9.97	11.9	0.08～0.18	0.51
MBSB3-2040L	36.5	20	36.56	8×3.3	2-M6	9.5	97.7	116	9.97	11.9	0.08～0.18	0.48
MBSA4-4020R	28	27	107.63	-	6-M10	110	466	564	47.5	57.5	0.12～0.27	3.11
MBSA4-2040L	43	27	51.25	8×3.3	2-M6	9	234	282	23.8	28.8	0.12～0.27	1.05
MBSB4-2040L	43	27	51.25	10×3.3	2-M8	9	234	282	23.8	28.8	0.12～0.27	0.96
MBSA5-4020R	30	34	133.97	-	6-M10	120	915	1,120	93.3	114	0.14～0.34	5.59
MBSA5-2040L	53.5	34	61.95	12×3.3	2-M8	11	458	559	46.7	57.0	0.14～0.34	1.96
MBSB5-2040L	53.5	34	61.95	14×3.8	2-M10	11	458	559	46.7	57.0	0.14～0.34	1.82
MBSA6-4020R	32	40	162.56	-	6-M10	140	1,530	1,920	156	196	0.16～0.36	8.48
MBSA6-2040L	64	40	77.11	14×3.8	2-M10	14	766	961	78.1	97.9	0.16～0.36	3.33
MBSB6-2040L	64	40	77.11	16×4.3	2-M10	14	766	961	78.1	97.9	0.16～0.36	3.11
MBSA2-4518R	25	14	62.24	6×2.8	2-M5	8	69.3	74.3	7.06	7.58	0.06～0.16	0.60
MBSB2-4518R	25	14	62.24	8×3.3	2-M6	8	69.3	74.3	7.06	7.58	0.06～0.16	0.56
MBSA2-1845L	27.5	14	23.11	4×1.8	2-M4	7	27.2	29.7	2.77	3.03	0.06～0.16	0.14
MBSB2-1845L	27.5	14	23.11	5×2.3	2-M4	7	27.2	29.7	2.77	3.03	0.06～0.16	0.12
MBSA2.5-4518R	31	18	76.53	8×3.3	2-M6	10	138	150	14.1	15.3	0.07～0.17	1.09
MBSB2.5-4518R	31	18	76.53	8×3.3	2-M6	10	138	150	14.1	15.3	0.07～0.17	1.04
MBSA2.5-1845L	31.5	18	26.82	5×3.3	2-M4	8	54.1	59.9	5.52	6.11	0.07～0.17	0.26
MBSB2.5-1845L	31.5	18	26.82	6×2.8	2-M5	8	54.1	59.9	5.52	6.11	0.07～0.17	0.22
MBSA3-4518R	37	21	92.96	8×3.3	2-M6	11	234	256	23.8	26.1	0.08～0.18	1.92
MBSB3-4518R	37	21	92.96	10×3.3	2-M8	11	234	256	23.8	26.1	0.08～0.18	1.84
MBSA3-1845L	36	21	33.41	6×2.8	2-M5	9	91.8	103	9.36	10.5	0.08～0.18	0.41
MBSB3-1845L	36	21	33.41	8×3.3	2-M6	9	91.8	103	9.36	10.5	0.08～0.18	0.36
MBSA4-4518R	25	29	122.33	-	6-M10	110	567	630	57.8	64.3	0.12～0.27	3.92
MBSA4-1845L	46	29	45.83	8×3.3	2-M6	10	223	252	22.7	25.7	0.12～0.27	0.89
MBSB4-1845L	46	29	45.83	10×3.3	2-M8	10	223	252	22.7	25.7	0.12～0.27	0.82
MBSA5-4518R	28	36	153.85	-	6-M10	130	1,100	1,240	112	126	0.14～0.34	6.82
MBSA5-1845L	54.5	36	56.13	10×3.3	2-M8	11	433	495	44.2	50.5	0.14～0.34	1.68
MBSB5-1845L	54.5	36	56.13	12×3.3	2-M8	11	433	495	44.2	50.5	0.14～0.34	1.50
MBSA6-4518R	30	43	184.57	-	6-M10	140	1,860	2,150	190	219	0.16～0.36	11.1
MBSA6-1845L	63	43	66.44	14×3.8	2-M10	12	731	859	74.6	87.6	0.16～0.36	2.66
MBSB6-1845L	63	43	66.44	14×3.8	2-M10	12	731	859	74.6	87.6	0.16～0.36	2.48
MBSA2-4515R	27	14	61.82	6×2.8	2-M5	9	67.8	61.3	6.91	6.25	0.06～0.16	0.61
MBSB2-4515R	27	14	61.82	6×2.8	2-M5	9	67.8	61.3	6.91	6.25	0.06～0.16	0.60
MBSA2-1545L	22.5	14	16.46	-	2-M4	5	21.7	20.4	2.22	2.08	0.06～0.16	0.081
MBSB2-1545L	22.5	14	16.46	4×1.8	2-M4	5	21.7	20.4	2.22	2.08	0.06～0.16	0.073
MBSA2.5-4515R	28	17	77.83	6×2.8	2-M5	9	130	119	13.3	12.1	0.07～0.17	1.01
MBSB2.5-4515R	28	17	77.83	8×3.3	2-M6	9	130	119	13.3	12.1	0.07～0.17	0.98
MBSA2.5-1545L	29	17	21.48	4×1.8	2-M4	7	41.6	39.6	4.24	4.04	0.07～0.17	0.16
MBSB2.5-1545L	29	17	21.48	5×2.3	2-M4	7	41.6	39.6	4.24	4.04	0.07～0.17	0.15
MBSA3-4515R	35	21	92.39	8×3.3	2-M6	11	229	211	23.3	21.6	0.08～0.18	1.78
MBSB3-4515R	35	21	92.39	10×3.3	2-M8	11	229	211	23.3	21.6	0.08～0.18	1.75
MBSA3-1545L	36.5	21	26.18	6×2.8	2-M5	9	73.3	70.5	7.48	7.18	0.08～0.18	0.26
MBSB3-1545L	36.5	21	26.18	6×2.8	2-M5	9	73.3	70.5	7.48	7.18	0.08～0.18	0.24
MBSA4-4515R	25	28	124.3	-	6-M10	110	542	508	55.3	51.8	0.12～0.27	3.93
MBSA4-1545L	45.5	28	35.91	6×2.8	2-M5	10	174	169	17.7	17.3	0.12～0.27	0.63
MBSB4-1545L	45.5	28	35.91	8×3.3	2-M6	10	174	169	17.7	17.3	0.12～0.27	0.58
MBSA5-4515R	28	35	154.88	-	6-M10	120	1,060	1,000	108	102	0.14～0.34	7.38
MBSB5-1545L	54	35	42.64	8×3.3	2-M6	11	339	334	34.6	34.1	0.14～0.34	1.07
MBSA5-1545L	54	35	42.64	10×3.3	2-M8	11	339	334	34.6	34.1	0.14～0.34	1.16
MBSA6-4515R	32	42	186.12	-	6-M10	140	1,790	1,740	183	178	0.16～0.36	12.0
MBSA6-1545L	63	42	52.37	10×3.3	2-M8	12	575	581	58.6	59.3	0.16～0.36	1.90
MBSB6-1545L	63	42	52.37	12×3.3	2-M8	12	575	581	58.6	59.3	0.16～0.36	1.75

※ B4、BK、B7、BTの寸法図と連携

使用例

使用方法・使用事例

一般工業用

注意・禁止事項

1.表記の許容トルクは任意の使用条件で計算した参考値。詳細については注意事項を確認。
2.表記の歯先円直径、全長、歯先距離は理論値であり、歯先部R面取りにより実際とは異なる。
3.軸方向力（スラスト）が発生する。
4.キーみぞ寸法はJIS B 1301の普通形（Js9）を採用しているが、熱処理の影響で多少歪がある。
5.ねじ穴のある製品（B7形状除く）には付属品として止めねじが付いている。

追加工上の注意

1.全面浸炭焼入れのため追加工はできないが、B7形状の－・・－部は防炭処理を施しているため追加工は可能。ただし、硬度がHRC40程度になっている場合があるため注意。

型番リスト

表示件数

型番

モジュール

歯数比

歯数

(歯)

軸穴形状

穴径・軸径

(φ)

歯幅

(mm)

ねじれ方向

キー溝

(mm)

ねじ穴サイズ

軸穴仕様

RoHS?

最小発注数量

2	3	15	丸穴+タップ	10	14	L	なし	2-M4	完成品	10	1個
2	1.5	20	キー溝穴+タップ	15	11	L	5X2.3	2-M4	完成品	10	1個
2	2	20	キー溝穴+タップ	15	14	L	5X2.3	2-M4	完成品	10	1個
2	1.5	30	キー溝穴+タップ	20	11	R	6X2.8	2-M5	完成品	10	1個
2	2	40	キー溝穴+タップ	20	14	R	6X2.8	2-M5	完成品	10	1個
2	3	45	キー溝穴+タップ	20	14	R	6X2.8	2-M5	完成品	10	1個
2.5	3	15	キー溝穴+タップ	12	17	L	4X1.8	2-M4	完成品	10	1個
2.5	1.5	20	キー溝穴+タップ	18	14	L	6X2.8	2-M5	完成品	10	1個
2.5	2	20	キー溝穴+タップ	20	17	L	6X2.8	2-M5	完成品	10	1個
2.5	1.5	30	キー溝穴+タップ	22	14	R	6X2.8	2-M5	完成品	10	1個
2.5	2	40	キー溝穴+タップ	25	17	R	8X3.3	2-M6	完成品	10	1個
2.5	3	45	キー溝穴+タップ	22	17	R	6X2.8	2-M5	完成品	10	1個
3	3	15	キー溝穴+タップ	18	21	L	6X2.8	2-M5	完成品	10	1個
3	1.5	20	キー溝穴+タップ	22	17	L	6X2.8	2-M5	完成品	10	1個
3	2	20	キー溝穴+タップ	22	20	L	6X2.8	2-M5	完成品	10	1個
3	1.5	30	キー溝穴+タップ	25	17	R	8X3.3	2-M6	完成品	10	1個
3	2	40	キー溝穴+タップ	30	20	R	8X3.3	2-M6	完成品	10	1個
3	3	45	キー溝穴+タップ	30	21	R	8X3.3	2-M6	完成品	10	1個
4	3	15	キー溝穴+タップ	22	28	L	6X2.8	2-M5	完成品	10	1個
4	1.5	20	キー溝穴+タップ	30	23	L	8X3.3	2-M6	完成品	10	1個
4	2	20	キー溝穴+タップ	30	27	L	8X3.3	2-M6	完成品	10	1個
4	1.5	30	キー溝穴+タップ	35	23	R	10X3.3	2-M8	完成品	10	1個
4	2	40	丸穴+タップ	80	27	R	なし	6-M10	下穴品	10	1個
4	3	45	丸穴+タップ	80	28	R	なし	6-M10	下穴品	10	1個
5	3	15	キー溝穴+タップ	28	35	L	8X3.3	2-M6	完成品	10	1個
5	1.5	20	キー溝穴+タップ	35	28	L	10X3.3	2-M8	完成品	10	1個
5	2	20	キー溝穴+タップ	40	34	L	12X3.3	2-M8	完成品	10	1個
5	1.5	30	丸穴+タップ	80	28	R	なし	6-M10	下穴品	10	1個
5	2	40	丸穴+タップ	90	34	R	なし	6-M10	下穴品	10	1個
5	3	45	丸穴+タップ	90	35	R	なし	6-M10	下穴品	10	1個
6	3	15	キー溝穴+タップ	35	42	L	10X3.3	2-M8	完成品	10	1個
6	1.5	20	キー溝穴+タップ	45	34	L	14X3.8	2-M10	完成品	10	1個
6	2	20	キー溝穴+タップ	50	40	L	14X3.8	2-M10	完成品	10	1個
6	1.5	30	丸穴+タップ	90	34	R	なし	6-M10	下穴品	10	1個
6	2	40	丸穴+タップ	110	40	R	なし	6-M10	下穴品	10	1個
6	3	45	丸穴+タップ	110	42	R	なし	6-M10	下穴品	10	1個
2	3	15	キー溝穴+タップ	12	14	L	4X1.8	2-M4	完成品	10	1個
2	1.5	20	キー溝穴+タップ	18	11	L	6X2.8	2-M5	完成品	10	1個
2	2	20	キー溝穴+タップ	18	14	L	6X2.8	2-M5	完成品	10	1個
2	1.5	30	キー溝穴+タップ	22	11	R	6X2.8	2-M5	完成品	10	1個
2	2	40	キー溝穴+タップ	22	14	R	6X2.8	2-M5	完成品	10	1個
2	3	45	キー溝穴+タップ	22	14	R	6X2.8	2-M5	完成品	10	1個
2.5	3	15	キー溝穴+タップ	15	17	L	5X2.3	2-M4	完成品	10	1個
2.5	1.5	20	キー溝穴+タップ	20	14	L	6X2.8	2-M5	完成品	10	1個
2.5	2	20	キー溝穴+タップ	22	17	L	6X2.8	2-M5	完成品	10	1個
2.5	1.5	30	キー溝穴+タップ	25	14	R	8X3.3	2-M6	完成品	10	1個
2.5	2	40	キー溝穴+タップ	28	17	R	8X3.3	2-M6	完成品	10	1個
2.5	3	45	キー溝穴+タップ	25	17	R	8X3.3	2-M6	完成品	10	1個
3	3	15	キー溝穴+タップ	20	21	L	6X2.8	2-M5	完成品	10	1個
3	1.5	20	キー溝穴+タップ	25	17	L	8X3.3	2-M6	完成品	10	1個
3	2	20	キー溝穴+タップ	25	20	L	8X3.3	2-M6	完成品	10	1個
3	1.5	30	キー溝穴+タップ	30	17	R	8X3.3	2-M6	完成品	10	1個
3	2	40	キー溝穴+タップ	35	20	R	10X3.3	2-M8	完成品	10	1個
3	3	45	キー溝穴+タップ	32	21	R	10X3.3	2-M8	完成品	10	1個
4	3	15	キー溝穴+タップ	25	28	L	8X3.3	2-M6	完成品	10	1個
4	1.5	20	キー溝穴+タップ	35	23	L	10X3.3	2-M8	完成品	10	1個
4	2	20	キー溝穴+タップ	35	27	L	10X3.3	2-M8	完成品	10	1個
4	1.5	30	キー溝穴+タップ	40	23	R	12X3.3	2-M8	完成品	10	1個
5	3	15	キー溝穴+タップ	32	35	L	10X3.3	2-M8	完成品	10	1個
5	1.5	20	キー溝穴+タップ	40	28	L	12X3.3	2-M8	完成品	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,897円 ( 5,387円 )	2日目
5,490円 ( 6,039円 )	2日目
5,723円 ( 6,295円 )	2日目
7,713円 ( 8,484円 )	2日目
9,224円 ( 10,146円 )	2日目
12,869円 ( 14,156円 )	在庫品1日目当日出荷可能
5,376円 ( 5,914円 )	2日目
5,823円 ( 6,405円 )	2日目
5,737円 ( 6,311円 )	在庫品1日目当日出荷可能
7,897円 ( 8,687円 )	2日目
11,658円 ( 12,824円 )	2日目
14,490円 ( 15,939円 )	2日目
5,697円 ( 6,267円 )	2日目
7,276円 ( 8,004円 )	2日目
7,153円 ( 7,868円 )	2日目
9,997円 ( 10,997円 )	2日目
15,204円 ( 16,724円 )	2日目
18,276円 ( 20,104円 )	2日目
11,779円 ( 12,957円 )	2日目
14,806円 ( 16,287円 )	2日目
15,572円 ( 17,129円 )	2日目
20,504円 ( 22,554円 )	2日目
33,827円 ( 37,210円 )	2日目
34,741円 ( 38,215円 )	2日目
15,795円 ( 17,375円 )	2日目
20,213円 ( 22,234円 )	2日目
21,043円 ( 23,147円 )	2日目
30,539円 ( 33,593円 )	2日目
44,674円 ( 49,141円 )	3日目
48,701円 ( 53,571円 )	2日目
21,460円 ( 23,606円 )	2日目
23,875円 ( 26,263円 )	2日目
25,934円 ( 28,527円 )	2日目
38,785円 ( 42,664円 )	2日目
56,210円 ( 61,831円 )	2日目
65,106円 ( 71,617円 )	2日目
5,077円 ( 5,585円 )	2日目
5,490円 ( 6,039円 )	2日目
5,680円 ( 6,248円 )	2日目
7,713円 ( 8,484円 )	2日目
9,224円 ( 10,146円 )	在庫品1日目当日出荷可能
12,890円 ( 14,179円 )	2日目
5,348円 ( 5,883円 )	2日目
5,823円 ( 6,405円 )	2日目
5,737円 ( 6,311円 )	2日目
8,462円 ( 9,308円 )	2日目
11,162円 ( 12,278円 )	3日目
14,973円 ( 16,470円 )	2日目
5,965円 ( 6,562円 )	2日目
7,276円 ( 8,004円 )	2日目
7,153円 ( 7,868円 )	2日目
10,427円 ( 11,470円 )	2日目
16,185円 ( 17,804円 )	2日目
17,034円 ( 18,737円 )	2日目
11,590円 ( 12,749円 )	2日目
15,479円 ( 17,027円 )	2日目
17,092円 ( 18,801円 )	2日目
20,589円 ( 22,648円 )	2日目
15,795円 ( 17,375円 )	2日目
22,471円 ( 24,718円 )	2日目

基本情報

基本情報

SCM415、JIS4級、全面浸炭焼入れでKHK最強のかさ歯車。
【特長】
・材質SCM415、全面浸炭焼入れ、精度はJISB1704で4級の完成まがりばかさ歯車。
・軸穴完成型で購入後、即組込み可能な高強度。
・F形状は取付フランジに合わせて追加工が可能。
・追加工せずに使える完成品。
・強度、耐摩耗性に優れている。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械および農機具に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
※1個の販売でありセット販売ではございません。ご注意ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
回転軸ストレートタイプ
軸が必要な製品で合わせて利用されることが多い商品となります。
姫野精工所
新JIS両丸キー
並行して使用することが多い商品となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MBSA・MBSB 完成まがりばかさ歯車のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

品物の構造部に使用

満足度：5.02020/09/15

重要な構造部に使用するため、品質はもちろんのこと、信頼性も重要だったためこの商品にしました。今のところ問題ありません...もっと読む

0人が参考にしています。

製品の内部機構に使用しています

満足度：4.02019/04/09

製品の内部機構に使用しています。この商品を利用することで垂直方向の力伝動に対する人力補助として役立てています。噛み合い等...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qまがりばかさ歯車のセットでねじれ方向が逆の製品はありませんか？

ねじれ方向が逆（ギヤ左ねじれ、ピニオン右ねじれ）の標準歯車はございません。
オーダー歯車として対応させていただきます。
お見積りに関しては、最寄の伝動用品専門店へお申し付けください。

Qまがりばかさ歯車は正逆回転できますか？

左右どちら回転でも使用可能です。特に制限はありません。
ただし、スラスト（軸方向力）方向に気をつけてください。
相手歯車に近づく方向にスラストが発生する場合があります。
これがマイナス方向のスラストです。　このスラストを確実にスラストベアリング等で受けるようにしてください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MBSA・MBSB 完成まがりばかさ歯車	SBS まがりばかさ歯車	まがりばかさ歯車完成品 SCMKSBA・SCMKSBB	ニッセイ歯研まがりばかさ歯車	歯研まがりばかさ歯車 MBSG	歯研まがりばかさ歯車 SBSG
メーカー	小原歯車工業	小原歯車工業	片山チエン	小原歯車工業	小原歯車工業	小原歯車工業
通常価格	4,897円-	1,997円 -	4,160円 -	39,678円 -	10,624円 -	6,185円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目	2日目〜	2日目〜	2日目〜
形状	まがりばかさ歯車	まがりばかさ歯車	まがりばかさ歯車	まがりばかさ歯車	まがりばかさ歯車	まがりばかさ歯車
材質	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材
表面処理	なし	黒染	なし	なし	なし	黒染
熱処理	浸炭焼入れ	高周波焼入れ	浸炭	浸炭焼入れ	浸炭焼入れ	高周波焼入れ
歯研	なし	なし	なし	あり	あり	あり
