DM 成形マイタ
- 通常単価(税別)
- 285円～422円
- 税込単価
- 314円～464円
軽負荷のOA機器等使用可能の精度JISB1704 6級のかさ歯車。【特長】・材...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
外観
成形品の寸法許容差
| 寸法の区分 | 等級 |
|---|---|
| 粗級 | |
| 3以下 | ±0.20 |
| 3を超え6以下 | ±0.25 |
| 6を超え10以下 | ±0.30 |
| 10を超え18以下 | ±0.35 |
| 18を超え30以下 | ±0.40 |
| 30を超える | ±0.50 |
（単位 : mm）
規格表

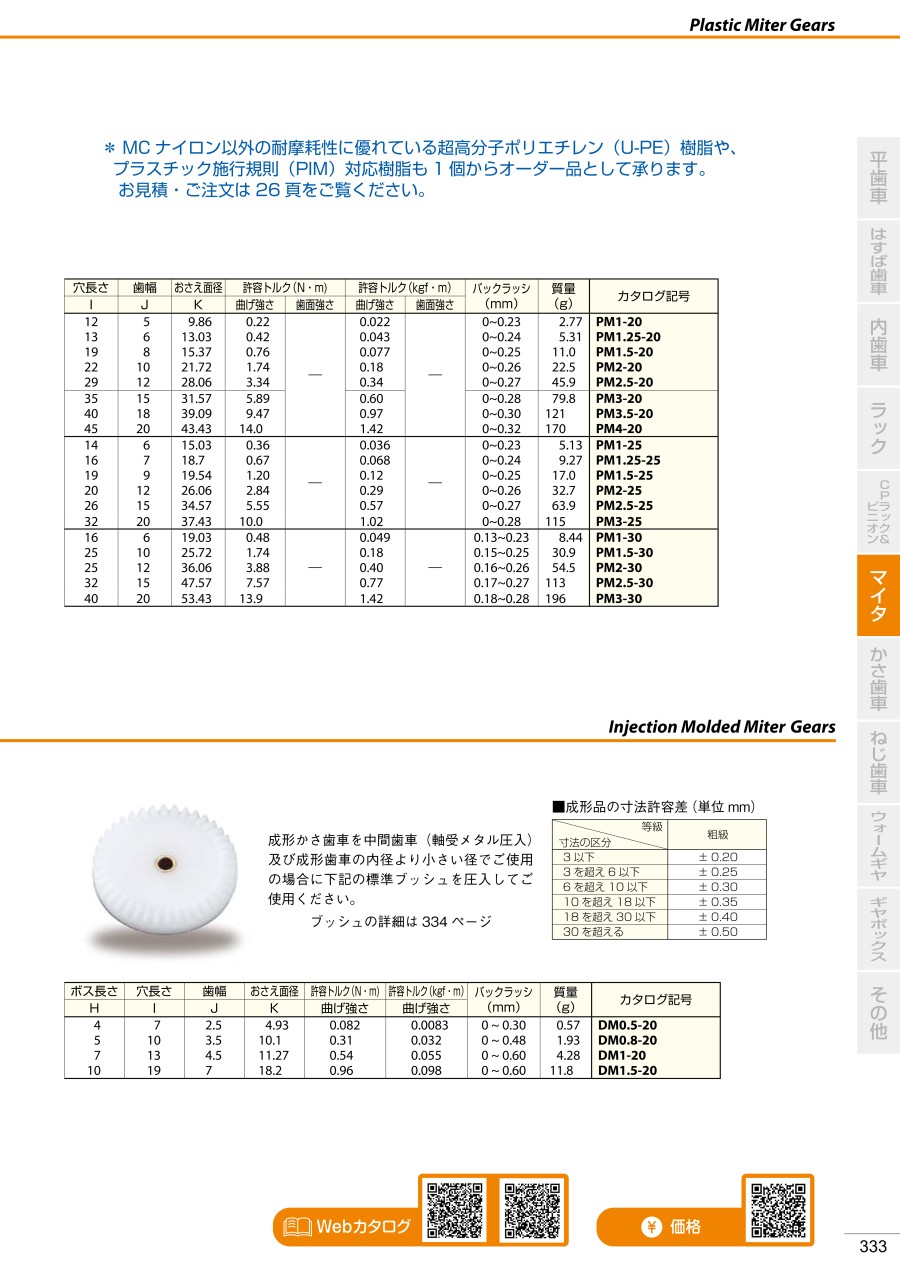

| 型番 | モジュール | 歯数 | 形状 | 穴径 A | ボス径 B | 基準円直径 | 歯先円直径 D | 組立距離 E | 全長 F | 歯先距離 G | ボス長さ H | 穴長さ I | 歯幅 J | おさえ面径 K | 許容曲げ強さ (kgf･m) | バックラッシ 下限(mm) | バックラッシ 上限(mm) | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DM0.5-20 | 0.5 | 20 | B1 | 3 | 8 | 10 | 10.71 | 11 | 7.97 | 6.35 | 4 | 7 | 2.5 | 4.93 | 0.0083 | 0 | 0.30 | 0.57 |
| DM0.8-20 | 0.8 | 20 | B1 | 5 | 12 | 16 | 17.13 | 16 | 10.83 | 8.56 | 5 | 10 | 3.5 | 10.1 | 0.032 | 0 | 0.48 | 1.93 |
| DM1-20 | 1 | 20 | B1 | 6 | 16 | 20 | 21.41 | 21 | 14.62 | 11.71 | 7 | 13 | 4.5 | 11.27 | 0.055 | 0 | 0.60 | 4.28 |
| DM1.5-20 | 1.5 | 20 | B1 | 8 | 20 | 30 | 32.12 | 30 | 20.59 | 16.06 | 10 | 19 | 7 | 18.2 | 0.098 | 0 | 0.60 | 11.8 |
注意・禁止事項
製品特性上の注意
- 表記のトルクは任意の使用条件で計算した参考値。
- 穴径公差は-0.05～-0.3になっているが、穴中央部は若干プラスしている場合あり。
追加工上の注意
- 成形品のため材料内部に気泡（す）ができることがある。追加工は避ける。
詳細情報
基本情報
軽負荷のOA機器等使用可能の精度JISB1704 6級のかさ歯車。
【特長】
・材質ジュラコン（R）（M90-44）、精度JISB1704 6級の成形マイタ。
・サイズはM0.5～1.5、射出成型による低コストを実現。歯面硬度（110～120HRR）。
・内径より小さい径でご使用の場合はオイルレスブッシュも用意。
・「ジュラコン（R）」はポリプラスチックス株式会社の日本その他の国の登録商標。
・量産によりコストメリットがあり、軽負荷のOA機器等使用可能。
【用途】
・OA機器やおもちゃや家電などに最適。
ご注意
- ※1個の販売でありセット販売ではございません。ご注意ください。
商品担当おすすめ
DM 成形マイタのレビュー
外販製品付帯部品として使用
5
5.02020/03/24
開発案件毎に得意先様のご要望に沿うよう、個々の部品選定に至るまで仕様から形状、サイズ等を比較検討した上で最適品を採用する...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q追加工できますか。
A
成形品のため材料内部に気泡ができることがあります。追加工は避けてください。
