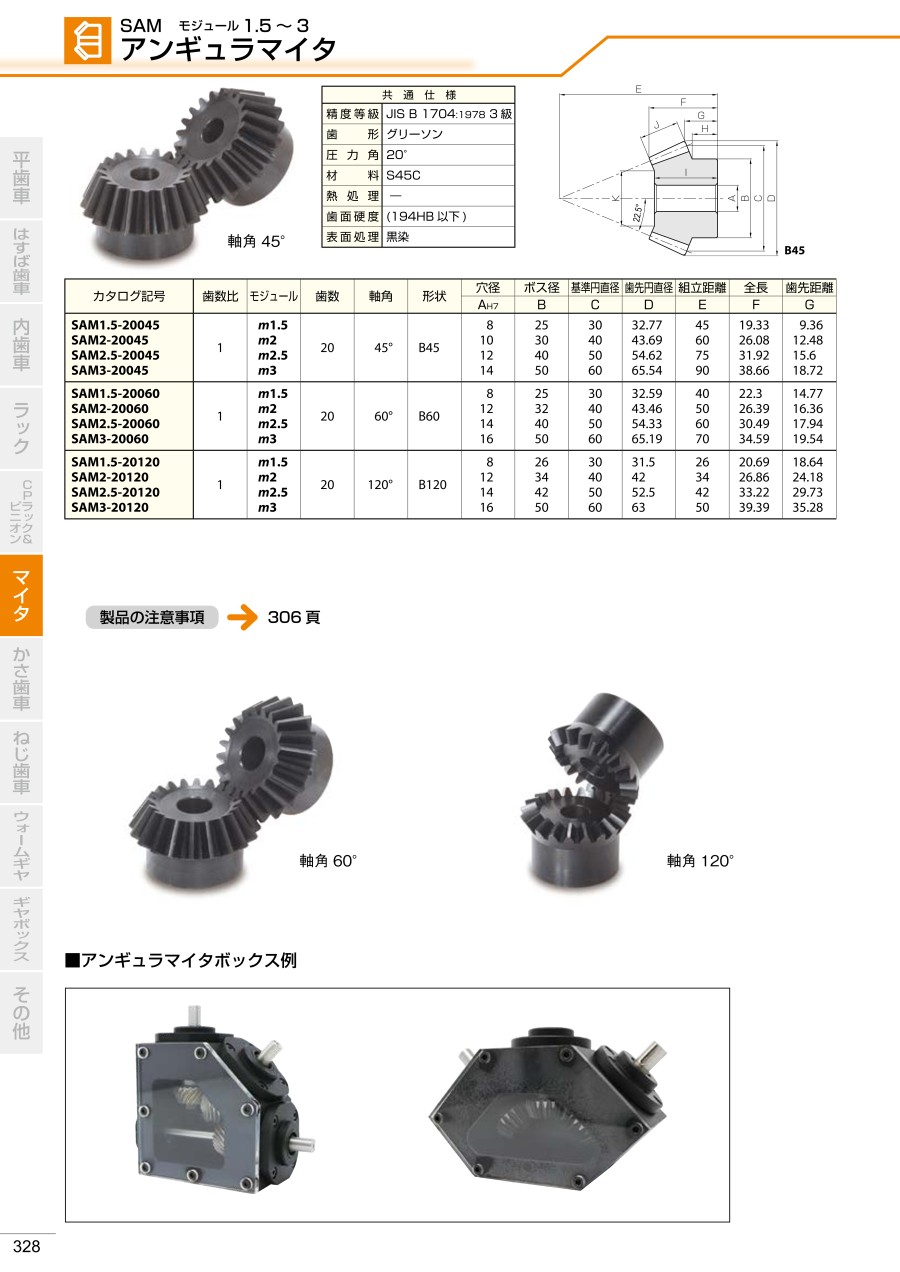

アンギュラマイタ

外形図

製品仕様

共通仕様

精度等級：JIS B 1704：1978 3級
歯面硬度：（194HB以下）
歯形：グリーソン
表面処理：黒染
圧力角：20°
歯面仕上げ：切削
歯切基準面：穴（H7）
熱処理：なし

規格表

型番	モジュール	歯数	軸角	形状	穴径 A	ボス径 B	基準円直径 C	歯先円直径 D	組立距離 E	全長 F	歯先距離 G	ボス長さ H
SAM1.5-20045	1.5	20	45°	B45	8	25	30	32.77	45	19.33	9.36	7.75
SAM2-20045	2	20	45°	B45	10	30	40	43.69	60	26.08	12.48	9.65
SAM2.5-20045	2.5	20	45°	B45	12	40	50	54.62	75	31.92	15.6	12.58
SAM3-20045	3	20	45°	B45	14	50	60	65.54	90	38.66	18.72	15.51
SAM1.5-20060	1.5	20	60°	B60	8	25	30	32.59	40	22.3	14.77	12.58
SAM2-20060	2	20	60°	B60	12	32	40	43.46	50	26.39	16.36	13.05
SAM2.5-20060	2.5	20	60°	B60	14	40	50	54.33	60	30.49	17.94	13.82
SAM3-20060	3	20	60°	B60	16	50	60	65.19	70	34.59	19.54	15.16
SAM1.5-20120	1.5	20	120°	B120	8	26	30	31.5	26	20.69	18.64	13.88
SAM2-20120	2	20	120°	B120	12	34	40	42	34	26.86	24.18	17.26
SAM2.5-20120	2.5	20	120°	B120	14	42	50	52.5	42	33.22	29.73	20.64
SAM3-20120	3	20	120°	B120	16	50	60	63	50	39.39	35.28	24.02

型番	穴長さ I	歯幅 J	おさえ面径 K	許容曲げ強さ （kgf・m）	許容歯面強さ （kgf・m）	バックラッシ下限 （mm）	バックラッシ上限 （mm）	質量 （kg）	相手製品名
SAM1.5-20045	18	11	17	0.44	0.039	0.05	0.15	0.067	SAM1.5-20045
SAM2-20045	24	15	20.92	1.05	0.097	0.06	0.16	0.15	SAM2-20045
SAM2.5-20045	30	18	30.07	2	0.19	0.07	0.17	0.31	SAM2.5-20045
SAM3-20045	36	22	34	3.51	0.34	0.08	0.18	0.55	SAM3-20045
SAM1.5-20060	21	9	18.18	0.36	0.033	0.05	0.15	0.077	SAM1.5-20060
SAM2-20060	24	12	21.93	0.86	0.08	0.06	0.16	0.15	SAM2-20060
SAM2.5-20060	28	15	29.15	1.67	0.16	0.07	0.17	0.27	SAM2.5-20060
SAM3-20060	32	18	36.36	2.89	0.28	0.08	0.18	0.47	SAM3-20060
SAM1.5-20120	18	5	19.22	0.25	0.03	0.05	0.15	0.073	SAM1.5-20120
SAM2-20120	24	6.5	26.78	0.58	0.072	0.06	0.16	0.16	SAM2-20120
SAM2.5-20120	29	8.5	32.03	1.16	0.15	0.07	0.17	0.31	SAM2.5-20120
SAM3-20120	35	10	39.59	1.98	0.26	0.08	0.18	0.53	SAM3-20120

注意・禁止事項

製品特性上の注意

1. 1.表記の許容トルクは任意の使用条件で計算した参考値です。詳細については注意事項（デジタルカタログ）をご参照ください。
2. 2.表記の歯先円直径、全長、歯先距離は理論値であり、歯先部R面取りにより実際とは異なります。
3. 3.各製品の軸角は同じ製品どうしをセットしたときの角度です。違う製品とセットして軸角を変えることはできません。

追加工上の注意

マイタを追加工するときは注意事項の「追加工するときの注意」をご覧の上、安全面に注意して加工してください。
