LM 焼結マイタ
- 通常単価(税別)
- 450円～755円
- 税込単価
- 495円～831円
通常出荷日：在庫品1日目～2日目一部当日出荷可能
低コストで小型、軽量のかさ歯車。【特長】・材質SMF5040、高精度の焼結マイタ、多孔質で潤滑性が保持...
詳細を確認- ※1個の販売でありセット販売ではございません。ご注意ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図
製品仕様
焼結製法の量産効果を生かして低価格を実現化したかさ歯車
外観

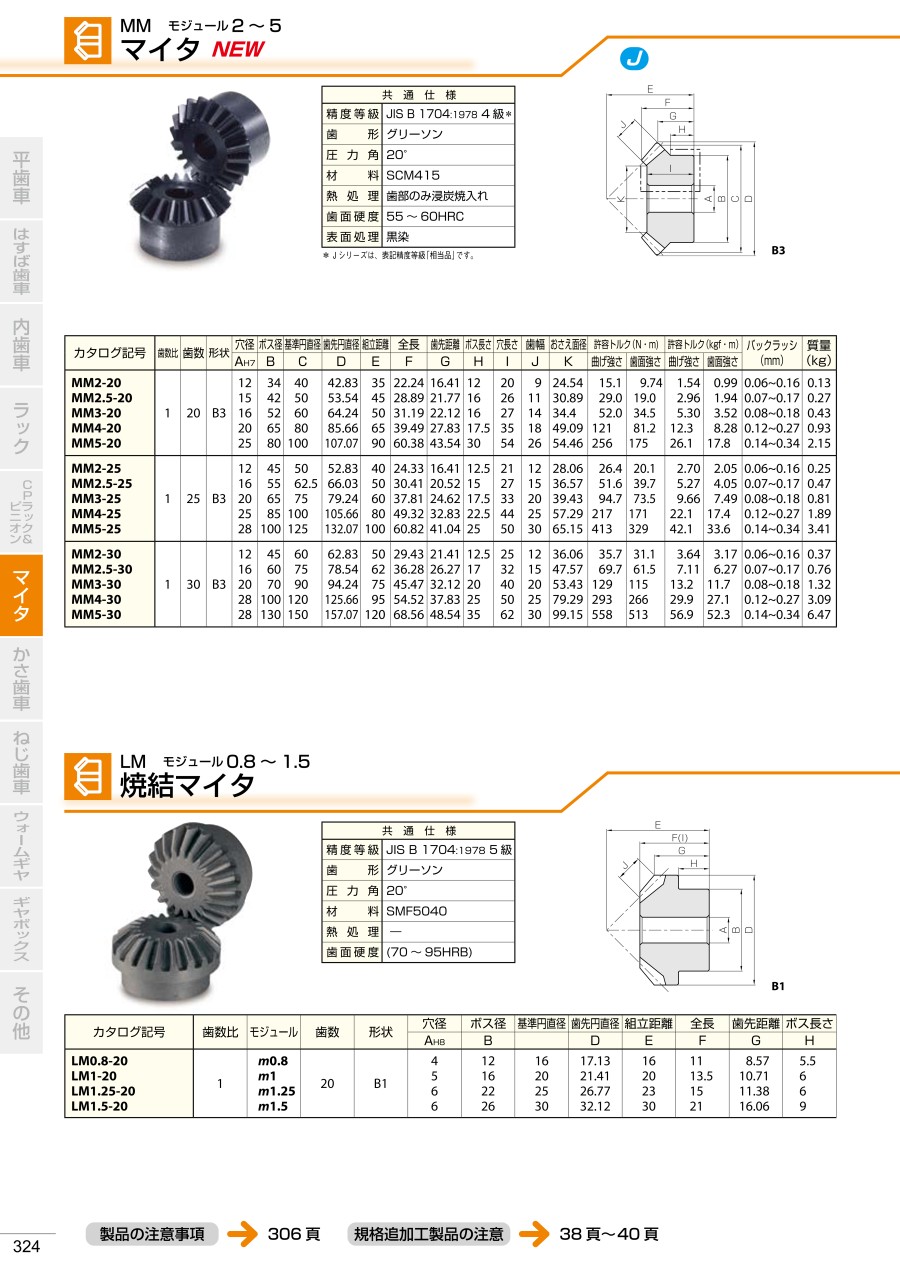

規格表
| 型番 | モジュール | 歯数 | 形状 | 穴径 A | ボス径 B | 基準円直径 | 歯先円直径 D | 組立距離 E | 全長 F | 歯先距離 G | ボス長さ H | 穴長さ I | 歯幅 J | 許容曲げ強さ (kgf･m) | 許容歯面強さ (kgf･m) | バックラッシ 下限(mm) | バックラッシ 上限(mm) | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LM0.8-20 | 0.8 | 20 | B1 | 4 | 12 | 16 | 17.13 | 16 | 11 | 8.57 | 5.5 | 11 | 4.24 | 0.022 | 0.0027 | 0 | 0.16 | 9.67 |
| LM1-20 | 1 | 20 | B1 | 5 | 16 | 20 | 21.41 | 20 | 13.5 | 10.71 | 6 | 13.5 | 4.95 | 0.042 | 0.0051 | 0 | 0.18 | 20.7 |
| LM1.25-20 | 1.25 | 20 | B1 | 6 | 22 | 25 | 26.77 | 23 | 15 | 11.38 | 6 | 15 | 6.36 | 0.083 | 0.010 | 0 | 0.20 | 38.8 |
| LM1.5-20 | 1.5 | 20 | B1 | 6 | 26 | 30 | 32.12 | 30 | 21 | 16.06 | 9 | 21 | 8.48 | 0.15 | 0.019 | 0 | 0.22 | 78.6 |
注意・禁止事項
製品特性上の注意
- 1.表記の許容トルクは任意の使用条件で計算した参考値。
- 2.スチーム処理（水蒸気で表面を錆させる処理）を施しており防錆効果があるが、確実なものではない。
- 3.焼結の特性上（多孔質）、潤滑性が保持されるが、含油処理を行っていない。
詳細情報
基本情報
低コストで小型、軽量のかさ歯車。
【特長】
・材質SMF5040、高精度の焼結マイタ、多孔質で潤滑性が保持。
・機械加工を省き低コストを実現、JISB 1704 5級の高精度かさ歯車。
・歯面硬度（70～95HRB）、歯形：グリーソン、表面処理：スチーム処理、圧力角：20°。
・歯面仕上げ：焼結、歯の基準面：穴（H8）、熱処理：なし、追加工可能。
【用途】
・OA機器やおもちゃや家電などに最適。
ご注意
- ※1個の販売でありセット販売ではございません。ご注意ください。
