小原歯車工業

MMSA・MMSB 完成スパイラルマイタ

Name: MMSA・MMSB 完成スパイラルマイタ
Brand: 小原歯車工業
SKU: 221004937075
Rating: 5 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（2件）

通常単価(税別): 2,731円～62,702円

税込単価: 3,004円～68,972円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SMA・SMB・SMC 完成マイタ

4.1

通常価格(税別)： 1,925円 (税込価格：2,118円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SMS スパイラルマイタ

4.3

通常価格(税別)： 1,817円 (税込価格：1,999円)

通常出荷日：在庫品1日目

強度、耐摩耗性に優れた全面浸炭焼入れのかさ歯車。【特長】・SCM415、JIS...

詳細情報を確認する

形状
スパイラルマイタギヤ
歯数比
1
歯数 (歯)
20
材質
一般鉄鋼材
表面処理
なし
熱処理
浸炭焼入れ
歯研
なし
精度等級 (※新JIS)
4級
軸穴公差
H7
ねじれ角 (deg)
35
材質【詳細】
SCM415

ご注意

※1個の販売でありセット販売ではございません。ご注意ください。

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

精度等級 : JIS B 1704:1978 4級
歯面硬度 : 55～60HRC
歯形 : グリーソン
表面処理 : なし
圧力角 : 20°
歯面仕上げ : 切削
ねじれ角 : 35°
歯切基準面 : 穴（H7）
材料 : SCM415
追加工 : 不可
熱処理 : 全面浸炭焼入れ

規格表

カタログ記号	モジュール	歯数	ねじれ方向	形状	穴径 A	ボス径 B	基準円直径 C	歯先円直径 D	組立距離 E	全長 F	歯先距離 G	ボス長さ H
MMSA1-20R	1	20	R	BT	8	17	20	21.29	20	13.53	10.64	8.5
MMSB1-20R	1	20	R	BT	10	17	20	21.29	20	13.53	10.64	8.5
MMSA1-20L	1	20	L	BT	8	17	20	21.29	20	13.53	10.64	8.5
MMSB1-20L	1	20	L	BT	10	17	20	21.29	20	13.53	10.64	8.5
MMSA1.5-20R	1.5	20	R	BT	10	25	30	31.9	28	18.48	13.95	10.5
MMSB1.5-20R	1.5	20	R	BK	12	25	30	31.9	28	18.48	13.95	10.5
MMSA1.5-20L	1.5	20	L	BT	10	25	30	31.9	28	18.48	13.95	10.5
MMSB1.5-20L	1.5	20	L	BK	12	25	30	31.9	28	18.48	13.95	10.5
MMSA2-20R	2	20	R	BK	14	35	40	42.52	35	22.09	16.26	12.5
MMSB2-20R	2	20	R	BK	16	35	40	42.52	35	22.09	16.26	12.5
MMSA2-20L	2	20	L	BK	14	35	40	42.52	35	22.09	16.26	12.5
MMSB2-20L	2	20	L	BK	16	35	40	42.52	35	22.09	16.26	12.5
MMSA2.5-20R	2.5	20	R	BK	18	42	50	53.2	45	28.63	21.6	16
MMSB2.5-20R	2.5	20	R	BK	20	42	50	53.2	45	28.63	21.6	16
MMSA2.5-20L	2.5	20	L	BK	18	42	50	53.2	45	28.63	21.6	16
MMSB2.5-20L	2.5	20	L	BK	20	42	50	53.2	45	28.63	21.6	16
MMSA3-20R	3	20	R	BK	20	52	60	63.99	50	30.78	21.99	16
MMSB3-20R	3	20	R	BK	22	52	60	63.99	50	30.78	21.99	16
MMSA3-20L	3	20	L	BK	20	52	60	63.99	50	30.78	21.99	16
MMSB3-20L	3	20	L	BK	22	52	60	63.99	50	30.78	21.99	16
MMSA3.5-20R	3.5	20	R	B4	25	50	70	74.53	55	32.45	22.26	14
MMSB3.5-20R	3.5	20	R	B4	28	50	70	74.53	55	32.45	22.26	14
MMSA3.5-20L	3.5	20	L	B4	25	50	70	74.53	55	32.45	22.26	14
MMSB3.5-20L	3.5	20	L	B4	28	50	70	74.53	55	32.45	22.26	14
MMSA4-20R	4	20	R	B4	28	55	80	84.99	65	39.13	27.5	17
MMSB4-20R	4	20	R	B4	30	55	80	84.99	65	39.13	27.5	17
MMSA4-20L	4	20	L	B4	28	55	80	84.99	65	39.13	27.5	17
MMSB4-20L	4	20	L	B4	30	55	80	84.99	65	39.13	27.5	17
MMSA5-20R	5	20	R	B4	30	70	100	106.25	75	42.99	28.13	17
MMSB5-20R	5	20	R	B4	35	70	100	106.25	75	42.99	28.13	17
MMSA5-20L	5	20	L	B4	30	70	100	106.25	75	42.99	28.13	17
MMSB5-20L	5	20	L	B4	35	70	100	106.25	75	42.99	28.13	17
MMSA6-20R	6	20	R	B4	40	80	120	127.59	90	51.13	33.8	20
MMSB6-20R	6	20	R	B4	45	80	120	127.59	90	51.13	33.8	20
MMSA6-20L	6	20	L	B4	40	80	120	127.59	90	51.13	33.8	20
MMSB6-20L	6	20	L	B4	45	80	120	127.59	90	51.13	33.8	20
MMSA8-20R	8	20	R	B7	80	-	160	-	100	45	29.16	-
MMSA8-20L	8	20	L	B7	80	-	160	-	100	45	29.16	-
MMSA10-20R	10	20	R	B7	100	-	200	-	125	58	36.48	-
MMSA10-20L	10	20	L	B7	100	-	200	-	125	58	36.48	-

カタログ記号	歯幅 J	おさえ面径 K	キーみぞ幅	キーみぞ深さ	ねじ穴サイズ	ねじ穴位置 L	許容曲げ強さ（kgf・m）	許容歯面強さ（kgf・m）	バックラッシ下限（mm）	バックラッシ上限（mm）	質量（kg）
MMSA1-20R	4.5	11.67	-	-	2-M4	4.5	0.23	0.21	0.03	0.13	0.018
MMSB1-20R	4.5	11.67	-	-	2-M4	4.5	0.23	0.21	0.03	0.13	0.015
MMSA1-20L	4.5	11.67	-	-	2-M4	4.5	0.23	0.21	0.03	0.13	0.018
MMSB1-20L	4.5	11.67	-	-	2-M4	4.5	0.23	0.21	0.03	0.13	0.015
MMSA1.5-20R	7	17.2	-	-	2-M4	6	0.79	0.75	0.05	0.15	0.057
MMSB1.5-20R	7	17.2	4	1.8	2-M4	6	0.79	0.75	0.05	0.15	0.052
MMSA1.5-20L	7	17.2	-	-	2-M4	6	0.79	0.75	0.05	0.15	0.057
MMSB1.5-20L	7	17.2	4	1.8	2-M4	6	0.79	0.75	0.05	0.15	0.052
MMSA2-20R	9	24.54	5	2.3	2-M4	7	1.83	1.76	0.06	0.16	0.13
MMSB2-20R	9	24.54	5	2.3	2-M4	7	1.83	1.76	0.06	0.16	0.12
MMSA2-20L	9	24.54	5	2.3	2-M4	7	1.83	1.76	0.06	0.16	0.13
MMSB2-20L	9	24.54	5	2.3	2-M4	7	1.83	1.76	0.06	0.16	0.12
MMSA2.5-20R	11	30.89	6	2.8	2-M5	8	3.52	3.44	0.07	0.17	0.24
MMSB2.5-20R	11	30.89	6	2.8	2-M5	8	3.52	3.44	0.07	0.17	0.23
MMSA2.5-20L	11	30.89	6	2.8	2-M5	8	3.52	3.44	0.07	0.17	0.24
MMSB2.5-20L	11	30.89	6	2.8	2-M5	8	3.52	3.44	0.07	0.17	0.23
MMSA3-20R	14	34.4	6	2.8	2-M5	8	6.32	6.23	0.08	0.18	0.40
MMSB3-20R	14	34.4	6	2.8	2-M5	8	6.32	6.23	0.08	0.18	0.39
MMSA3-20L	14	34.4	6	2.8	2-M5	8	6.32	6.23	0.08	0.18	0.40
MMSB3-20L	14	34.4	6	2.8	2-M5	8	6.32	6.23	0.08	0.18	0.39
MMSA3.5-20R	16	42.75	8	3.3	2-M6	8	9.90	9.86	0.10	0.25	0.46
MMSB3.5-20R	16	42.75	8	3.3	2-M6	8	9.90	9.86	0.10	0.25	0.43
MMSA3.5-20L	16	42.75	8	3.3	2-M6	8	9.90	9.86	0.10	0.25	0.46
MMSB3.5-20L	16	42.75	8	3.3	2-M6	8	9.90	9.86	0.10	0.25	0.43
MMSA4-20R	18	49.08	8	3.3	2-M6	9	14.6	14.7	0.12	0.27	0.70
MMSB4-20R	18	49.08	8	3.3	2-M6	9	14.6	14.7	0.12	0.27	0.68
MMSA4-20L	18	49.08	8	3.3	2-M6	9	14.6	14.7	0.12	0.27	0.70
MMSB4-20L	18	49.08	8	3.3	2-M6	9	14.6	14.7	0.12	0.27	0.68
MMSA5-20R	23	60.95	8	3.3	2-M6	9	29.0	29.4	0.14	0.34	1.32
MMSB5-20R	23	60.95	10	3.3	2-M8	9	29.0	29.4	0.14	0.34	1.25
MMSA5-20L	23	60.95	8	3.3	2-M6	9	29.0	29.4	0.14	0.34	1.32
MMSB5-20L	23	60.95	10	3.3	2-M8	9	29.0	29.4	0.14	0.34	1.25
MMSA6-20R	27	73.63	12	3.3	2-M8	10	48.4	50.6	0.16	0.36	2.11
MMSB6-20R	27	73.63	14	3.8	2-M10	10	48.4	50.6	0.16	0.36	1.99
MMSA6-20L	27	73.63	12	3.3	2-M8	10	48.4	50.6	0.16	0.36	2.11
MMSB6-20L	27	73.63	14	3.8	2-M10	10	48.4	50.6	0.16	0.36	1.99
MMSA8-20R	35	101	-	-	6-M10	110	111	119	0.20	0.45	3.98
MMSA8-20L	35	101	-	-	6-M10	110	111	119	0.20	0.45	3.98
MMSA10-20R	45	122.72	-	-	6-M10	130	169	188	0.25	0.50	7.88
MMSA10-20L	45	122.72	-	-	6-M10	130	169	188	0.25	0.50	7.88

使用例

使用方法・使用事例

一般工業用

注意・禁止事項

製品特性上の注意

1.表記の許容トルクは任意の使用条件で計算した参考値。
2.表記の歯先円直径、全長、歯先距離は理論値であり、歯先部R面取りにより実際は異なる。
3.軸方向（スラスト）が発生する。
4.キーみぞ寸法はJIS B 1301 の普通形（Js9）を採用しているが、熱処理の影響で多少歪がある。
5.ねじ穴のある製品（B7形状除く）には付属品として止めねじが付いている。

追加工上の注意

全面浸炭焼入れのため追加工できない。

B7形状（リングタイプ）の製品を取り付けベースにセットするときは、必ずノックピンを入れて回転力を受けるようにする。ボルトだけで回転力を受けると、ボルトが破損する危険性がある。

型番リスト

表示件数

型番

モジュール

軸穴形状

穴径・軸径

(φ)

歯幅

(mm)

ねじれ方向

キー溝

(mm)

ねじ穴サイズ

軸穴仕様

RoHS?

最小発注数量

1	丸穴+タップ	8	4.5	L	なし	2-M4	完成品	10	1個
1	丸穴+タップ	8	4.5	R	なし	2-M4	完成品	10	1個
1.5	丸穴+タップ	10	7	L	なし	2-M4	完成品	10	1個
1.5	丸穴+タップ	10	7	R	なし	2-M4	完成品	10	1個
2	キー溝穴+タップ	14	9	L	5X2.3	2-M4	完成品	10	1個
2	キー溝穴+タップ	14	9	R	5X2.3	2-M4	完成品	10	1個
2.5	キー溝穴+タップ	18	11	L	6X2.8	2-M5	完成品	10	1個
2.5	キー溝穴+タップ	18	11	R	6X2.8	2-M5	完成品	10	1個
3	キー溝穴+タップ	20	14	L	6X2.8	2-M5	完成品	10	1個
3	キー溝穴+タップ	20	14	R	6X2.8	2-M5	完成品	10	1個
3.5	キー溝穴+タップ	25	16	L	8X3.3	2-M6	完成品	10	1個
3.5	キー溝穴+タップ	25	16	R	8X3.3	2-M6	完成品	10	1個
4	キー溝穴+タップ	28	18	L	8X3.3	2-M6	完成品	10	1個
4	キー溝穴+タップ	28	18	R	8X3.3	2-M6	完成品	10	1個
5	キー溝穴+タップ	30	23	L	8X3.3	2-M6	完成品	10	1個
5	キー溝穴+タップ	30	23	R	8X3.3	2-M6	完成品	10	1個
6	キー溝穴+タップ	40	27	L	12X3.3	2-M8	完成品	10	1個
6	キー溝穴+タップ	40	27	R	12X3.3	2-M8	完成品	10	1個
8	丸穴+タップ	80	35	L	なし	6-M10	下穴品	10	1個
8	丸穴+タップ	80	35	R	なし	6-M10	下穴品	10	1個
10	丸穴+タップ	100	45	L	なし	6-M10	下穴品	10	1個
10	丸穴+タップ	100	45	R	なし	6-M10	下穴品	10	1個
1	丸穴+タップ	10	4.5	L	なし	2-M4	完成品	10	1個
1	丸穴+タップ	10	4.5	R	なし	2-M4	完成品	10	1個
1.5	キー溝穴+タップ	12	7	L	4X1.8	2-M4	完成品	10	1個
1.5	キー溝穴+タップ	12	7	R	4X1.8	2-M4	完成品	10	1個
2	キー溝穴+タップ	16	9	L	5X2.3	2-M4	完成品	10	1個
2	キー溝穴+タップ	16	9	R	5X2.3	2-M4	完成品	10	1個
2.5	キー溝穴+タップ	20	11	L	6X2.8	2-M5	完成品	10	1個
2.5	キー溝穴+タップ	20	11	R	6X2.8	2-M5	完成品	10	1個
3	キー溝穴+タップ	22	14	L	6X2.8	2-M5	完成品	10	1個
3	キー溝穴+タップ	22	14	R	6X2.8	2-M5	完成品	10	1個
3.5	キー溝穴+タップ	28	16	L	8X3.3	2-M6	完成品	10	1個
3.5	キー溝穴+タップ	28	16	R	8X3.3	2-M6	完成品	10	1個
4	キー溝穴+タップ	30	18	L	8X3.3	2-M6	完成品	10	1個
4	キー溝穴+タップ	30	18	R	8X3.3	2-M6	完成品	10	1個
5	キー溝穴+タップ	35	23	L	10X3.3	2-M8	完成品	10	1個
5	キー溝穴+タップ	35	23	R	10X3.3	2-M8	完成品	10	1個
6	キー溝穴+タップ	45	27	L	14X3.8	2-M10	完成品	10	1個
6	キー溝穴+タップ	45	27	R	14X3.8	2-M10	完成品	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,741円 ( 3,015円 )	在庫品1日目当日出荷可能
2,731円 ( 3,004円 )	在庫品1日目当日出荷可能
3,068円 ( 3,375円 )	在庫品1日目当日出荷可能
3,068円 ( 3,375円 )	在庫品1日目当日出荷可能
3,923円 ( 4,315円 )	在庫品1日目当日出荷可能
3,934円 ( 4,327円 )	在庫品1日目当日出荷可能
5,997円 ( 6,597円 )	2日目
6,094円 ( 6,703円 )	在庫品1日目当日出荷可能
7,058円 ( 7,764円 )	9日目
6,997円 ( 7,697円 )	2日目
8,483円 ( 9,331円 )	在庫品1日目当日出荷可能
8,483円 ( 9,331円 )	2日目
10,249円 ( 11,274円 )	2日目
10,172円 ( 11,189円 )	2日目
20,173円 ( 22,190円 )	2日目
19,663円 ( 21,629円 )	2日目
24,912円 ( 27,403円 )	2日目
24,694円 ( 27,163円 )	2日目
34,156円 ( 37,572円 )	2日目
34,156円 ( 37,572円 )	2日目
62,702円 ( 68,972円 )	11日目
62,702円 ( 68,972円 )	2日目
2,741円 ( 3,015円 )	在庫品1日目当日出荷可能
2,741円 ( 3,015円 )	在庫品1日目当日出荷可能
3,003円 ( 3,303円 )	在庫品1日目当日出荷可能
3,046円 ( 3,351円 )	在庫品1日目当日出荷可能
3,999円 ( 4,399円 )	在庫品1日目当日出荷可能
3,999円 ( 4,399円 )	在庫品1日目当日出荷可能
6,169円 ( 6,786円 )	在庫品1日目当日出荷可能
6,041円 ( 6,645円 )	在庫品1日目当日出荷可能
6,997円 ( 7,697円 )	2日目
6,997円 ( 7,697円 )	2日目
8,483円 ( 9,331円 )	2日目
8,483円 ( 9,331円 )	2日目
10,240円 ( 11,264円 )	在庫品1日目当日出荷可能
10,240円 ( 11,264円 )	在庫品1日目当日出荷可能
20,418円 ( 22,460円 )	2日目
20,418円 ( 22,460円 )	2日目
22,947円 ( 25,242円 )	2日目
22,920円 ( 25,212円 )	2日目

詳細情報

基本情報

基本情報

強度、耐摩耗性に優れた全面浸炭焼入れのかさ歯車。
【特長】
・SCM415、JIS4級、全面浸炭焼入れで歯面硬度HRC55〜60、KHK最強かさ歯車。
・軸穴完成型で購入後、即組込み可能な高強度。
・F形状は取付フランジに合わせて追加工が可能。
・追加工せずに使える完成品。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械および農機具に最適。

ご注意

※1個の販売でありセット販売ではございません。ご注意ください。

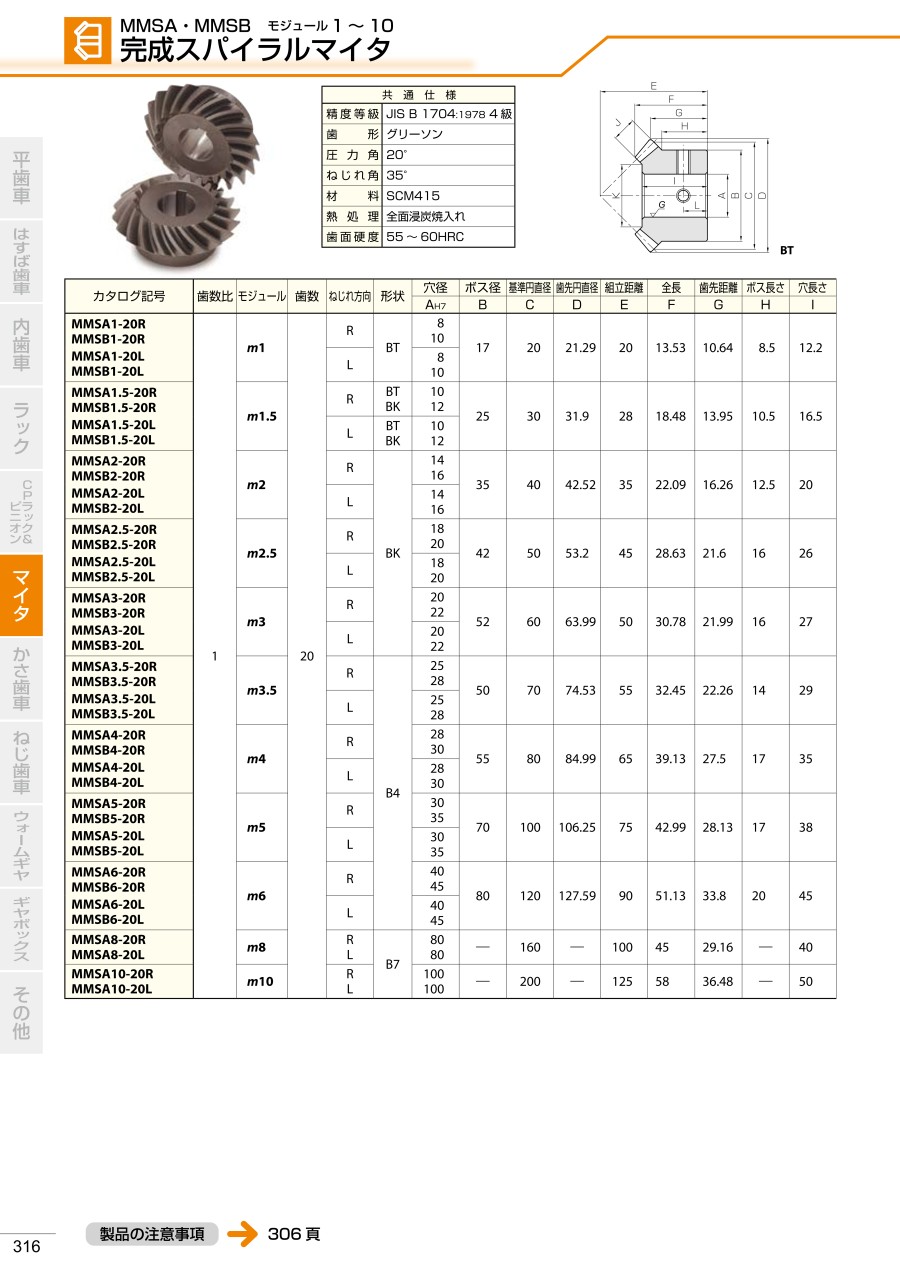

カタログ

カタログ (見開き版)

商品担当おすすめ

姫野精工所
新JIS両丸キー
並行して使用することが多い商品となります。
小原歯車工業
歯研まがりばかさ歯車 MBSG
歯研まがりばかさ歯車MBSGです。材質SCM415、歯部浸炭焼入れ、精度はJISB1704 1級の歯研まがりばかさ歯車です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MMSA・MMSB 完成スパイラルマイタのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

機械の製作

満足度：5.02020/02/06

とても扱いやすく強度的にも問題ありません。納期も早かったです。

0人が参考にしています。

運動の伝達

満足度：5.02018/12/22

耐摩耗性については申し分ないほどです。数年使ってもちょっとガタつく程度です。強度は力をそこまで掛けていないのでわかりませ...もっと読む

0人が参考にしています。

機械の組み立て

満足度：5.02018/05/24

品質に問題なく、何度もリピート購入しています。今後も購入予定です。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q追加工できますか？

申し訳ございませんが、こちらの商品は全面浸炭焼入れのため追加工ができません。

Qかさ歯車の組立確認はどうしたら良いですか？

かさ歯車が適切に組立られているかを確認するためには、歯当たりの確認とバックラッシの確認が必要になります。
歯当たりが適切でない場合や、極端に小さいバックラッシは、摩耗や騒音の原因となり、歯の損傷を招きます。
使用される前に適度ななじみ運転を行う事を推奨致します。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MMSA・MMSB 完成スパイラルマイタ	MG歯研スパイラルマイタギヤ	アンギュラマイタ	LM 焼結マイタ	DM 成形マイタ	MGH スパイラルマイタギヤ
メーカー	小原歯車工業	協育歯車工業（KG）	小原歯車工業	小原歯車工業	小原歯車工業	協育歯車工業（KG）
通常価格	2,731円-	8,836円 -	1,728円 -	450円 -	285円 -	-
通常出荷日	在庫品1日目〜	3日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目	3日目〜
形状	スパイラルマイタギヤ	スパイラルマイタギヤ	マイタギヤ	マイタギヤ	マイタギヤ	スパイラルマイタギヤ
歯数比	1	1	1	1	1	1
歯数(歯)	20	20	20	20	20	20
材質	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材	鋳造品	樹脂	一般鉄鋼材
表面処理	なし	なし	黒染	なし	なし	なし
