小原歯車工業

歯研スパイラルマイタ SMSG

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 6,582円～30,448円

税込単価: 7,240円～33,493円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

精度JISB1704 2級の歯研スパイラルマイタ。【特長】・材質S45C、歯面...

形状
スパイラルマイタギヤ
歯数比
1
材質
一般鉄鋼材
表面処理
黒染
熱処理
高周波焼入れ
歯研
あり
精度等級 (※新JIS)
2級
軸穴公差
H7
ねじれ角 (deg)
35
材質【詳細】
S45C

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
1個の販売でありセット販売ではございません。

未確定：候補が162型番あります。

商品情報
型番リスト
詳細情報

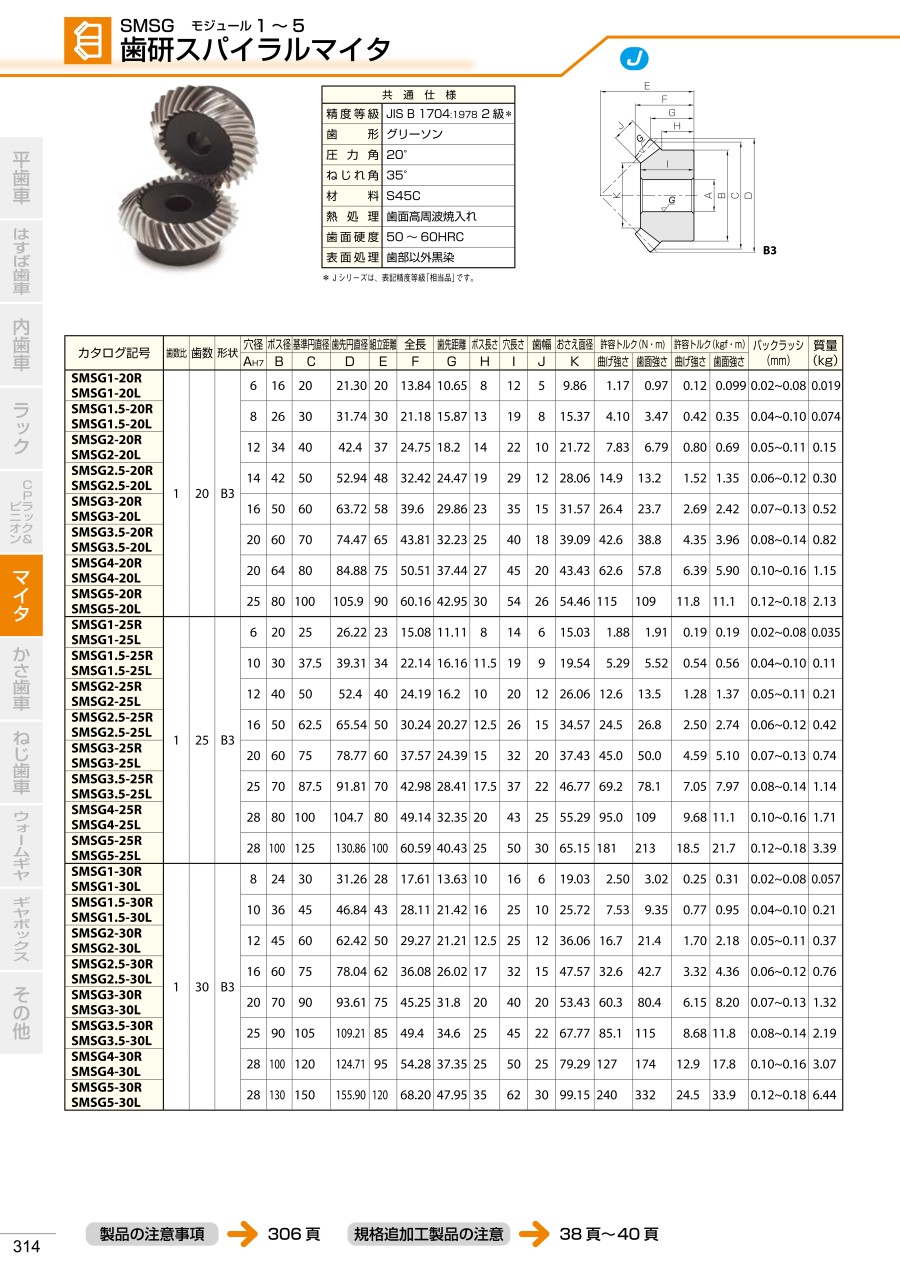

カタログ

商品情報

外形図

B37

B3K

※ 各型番の詳細についてはデジタルカタログをご覧ください。

製品仕様

外観

精度等級	JIS B 1704:1978 2級
歯形	グリーソン
圧力角	20°
ねじれ角	35°
材料	S45C
熱処理	歯面高周波焼入れ

歯面硬度	50～60HRC
表面処理	研削部以外黒染
歯面仕上げ	研削
歯研基準面	穴（H7）
追加工	可能

追加工製品は精度等級「相当品」です。

規格表

型番	歯数比	モジュール	歯数	形状	ねじれ方向	穴径	ボス径	基準円直径	歯先円直径	組立距離	全長
SMSG1-20R	1	1	20	B3	R	6	16	20	21.3	20	13.84
SMSG1-20L	1	1	20	B3	L	6	16	20	21.3	20	13.84
SMSG1-25R	1	1	25	B3	R	6	20	25	26.22	23	15.08
SMSG1-25L	1	1	25	B3	L	6	20	25	26.22	23	15.08
SMSG1-30R	1	1	30	B3	R	8	24	30	31.26	28	17.61
SMSG1-30L	1	1	30	B3	L	8	24	30	31.26	28	17.61
SMSG1.5-20R	1	1.5	20	B3	R	8	26	30	31.74	30	21.18
SMSG1.5-20L	1	1.5	20	B3	L	8	26	30	31.74	30	21.18
SMSG1.5-25R	1	1.5	25	B3	R	10	30	37.5	39.31	34	22.14
SMSG1.5-25L	1	1.5	25	B3	L	10	30	37.5	39.31	34	22.14
SMSG1.5-30R	1	1.5	30	B3	R	10	36	45	46.84	43	28.11
SMSG1.5-30L	1	1.5	30	B3	L	10	36	45	46.84	43	28.11
SMSG2-20R	1	2	20	B3	R	12	34	40	42.4	37	24.75
SMSG2-20L	1	2	20	B3	L	12	34	40	42.4	37	24.75
SMSG2-25R	1	2	25	B3	R	12	40	50	52.4	40	24.19
SMSG2-25L	1	2	25	B3	L	12	40	50	52.4	40	24.19
SMSG2-30R	1	2	30	B3	R	12	45	60	62.42	50	29.27
SMSG2-30L	1	2	30	B3	L	12	45	60	62.42	50	29.27
SMSG2.5-20R	1	2.5	20	B3	R	14	42	50	52.94	48	32.42
SMSG2.5-20L	1	2.5	20	B3	L	14	42	50	52.94	48	32.42
SMSG2.5-25R	1	2.5	25	B3	R	16	50	62.5	65.54	50	30.24
SMSG2.5-25L	1	2.5	25	B3	L	16	50	62.5	65.54	50	30.24
SMSG2.5-30R	1	2.5	30	B3	R	16	60	75	78.04	62	36.08
SMSG2.5-30L	1	2.5	30	B3	L	16	60	75	78.04	62	36.08
SMSG3-20R	1	3	20	B3	R	16	50	60	63.72	58	39.6
SMSG3-20L	1	3	20	B3	L	16	50	60	63.72	58	39.6
SMSG3-25R	1	3	25	B3	R	20	60	75	78.77	60	37.57
SMSG3-25L	1	3	25	B3	L	20	60	75	78.77	60	37.57
SMSG3-30R	1	3	30	B3	R	20	70	90	93.61	75	45.25
SMSG3-30L	1	3	30	B3	L	20	70	90	93.61	75	45.25
SMSG3.5-20R	1	3.5	20	B3	R	20	60	70	74.47	65	43.81
SMSG3.5-20L	1	3.5	20	B3	L	20	60	70	74.47	65	43.81
SMSG3.5-25R	1	3.5	25	B3	R	25	70	87.5	91.81	70	42.98
SMSG3.5-25L	1	3.5	25	B3	L	25	70	87.5	91.81	70	42.98
SMSG3.5-30R	1	3.5	30	B3	R	25	90	105	109.21	85	49.4
SMSG3.5-30L	1	3.5	30	B3	L	25	90	105	109.21	85	49.4
SMSG4-20R	1	4	20	B3	R	20	64	80	84.88	75	50.51
SMSG4-20L	1	4	20	B3	L	20	64	80	84.88	75	50.51
SMSG4-25R	1	4	25	B3	R	28	80	100	104.7	80	49.14
SMSG4-25L	1	4	25	B3	L	28	80	100	104.7	80	49.14
SMSG4-30R	1	4	30	B3	R	28	100	120	124.71	95	54.28
SMSG4-30L	1	4	30	B3	L	28	100	120	124.71	95	54.28
SMSG5-20R	1	5	20	B3	R	25	80	100	105.9	90	60.16
SMSG5-20L	1	5	20	B3	L	25	80	100	105.9	90	60.16
SMSG5-25R	1	5	25	B3	R	28	100	125	130.86	100	60.59
SMSG5-25L	1	5	25	B3	L	28	100	125	130.86	100	60.59
SMSG5-30R	1	5	30	B3	R	28	130	150	155.9	120	68.2
SMSG5-30L	1	5	30	B3	L	28	130	150	155.9	120	68.2

型番	歯先距離	ボス長さ	穴長さ	歯幅	おさえ面径	許容トルク（N・m）		許容トルク（kgf・m）		バックラッシ（mm）	質量（kg）
型番	歯先距離	ボス長さ	穴長さ	歯幅	おさえ面径	曲げ強さ	歯面強さ	曲げ強さ	歯面強さ	バックラッシ（mm）	質量（kg）
SMSG1-20R	10.65	8	12	5	9.86	1.17	0.97	0.12	0.10	0.02～0.08	0.019
SMSG1-20L	10.65	8	12	5	9.86	1.17	0.97	0.12	0.10	0.02～0.08	0.019
SMSG1-25R	11.11	8	14	6	15.03	1.88	1.91	0.19	0.19	0.02～0.08	0.035
SMSG1-25L	11.11	8	14	6	15.03	1.88	1.91	0.19	0.19	0.02～0.08	0.035
SMSG1-30R	13.63	10	16	6	19.03	2.50	3.02	0.25	0.31	0.02～0.08	0.057
SMSG1-30L	13.63	10	16	6	19.03	2.50	3.02	0.25	0.31	0.02～0.08	0.057
SMSG1.5-20R	15.87	13	19	8	15.37	4.10	3.47	0.42	0.35	0.04～0.1	0.074
SMSG1.5-20L	15.87	13	19	8	15.37	4.10	3.47	0.42	0.35	0.04～0.1	0.074
SMSG1.5-25R	16.16	11.5	19	9	19.54	5.29	5.52	0.54	0.56	0.04～0.1	0.109
SMSG1.5-25L	16.16	11.5	19	9	19.54	5.29	5.52	0.54	0.56	0.04～0.1	0.109
SMSG1.5-30R	21.42	16	25	10	25.72	7.53	9.35	0.77	0.95	0.04～0.1	0.208
SMSG1.5-30L	21.42	16	25	10	25.72	7.53	9.35	0.77	0.95	0.04～0.1	0.208
SMSG2-20R	18.2	14	22	10	21.72	7.83	6.79	0.80	0.69	0.05～0.11	0.145
SMSG2-20L	18.2	14	22	10	21.72	7.83	6.79	0.80	0.69	0.05～0.11	0.145
SMSG2-25R	16.2	10	20	12	26.06	12.56	13.47	1.28	1.37	0.05～0.11	0.215
SMSG2-25L	16.2	10	20	12	26.06	12.56	13.47	1.28	1.37	0.05～0.11	0.215
SMSG2-30R	21.21	12.5	25	12	36.06	16.68	21.42	1.70	2.18	0.05～0.11	0.367
SMSG2-30L	21.21	12.5	25	12	36.06	16.68	21.42	1.70	2.18	0.05～0.11	0.367
SMSG2.5-20R	24.47	19	29	12	28.06	14.93	13.20	1.52	1.35	0.06～0.12	0.299
SMSG2.5-20L	24.47	19	29	12	28.06	14.93	13.20	1.52	1.35	0.06～0.12	0.299
SMSG2.5-25R	20.27	12.5	26	15	34.57	24.53	26.84	2.50	2.74	0.06～0.12	0.420
SMSG2.5-25L	20.27	12.5	26	15	34.57	24.53	26.84	2.50	2.74	0.06～0.12	0.420
SMSG2.5-30R	26.02	17	32	15	47.57	32.59	42.72	3.32	4.36	0.06～0.12	0.759
SMSG2.5-30L	26.02	17	32	15	47.57	32.59	42.72	3.32	4.36	0.06～0.12	0.759
SMSG3-20R	29.86	23	35	15	31.57	26.42	23.73	2.69	2.42	0.07～0.13	0.525
SMSG3-20L	29.86	23	35	15	31.57	26.42	23.73	2.69	2.42	0.07～0.13	0.525
SMSG3-25R	24.39	15	32	20	37.43	44.98	50.02	4.59	5.10	0.07～0.13	0.740
SMSG3-25L	24.39	15	32	20	37.43	44.98	50.02	4.59	5.10	0.07～0.13	0.740
SMSG3-30R	31.8	20	40	20	53.43	60.30	80.42	6.15	8.20	0.07～0.13	1.318
SMSG3-30L	31.8	20	40	20	53.43	60.30	80.42	6.15	8.20	0.07～0.13	1.318
SMSG3.5-20R	32.23	25	40	18	39.09	42.62	38.83	4.35	3.96	0.08～0.14	0.816
SMSG3.5-20L	32.23	25	40	18	39.09	42.62	38.83	4.35	3.96	0.08～0.14	0.816
SMSG3.5-25R	28.41	17.5	37	22	46.77	69.15	78.13	7.05	7.97	0.08～0.14	1.140
SMSG3.5-25L	28.41	17.5	37	22	46.77	69.15	78.13	7.05	7.97	0.08～0.14	1.140
SMSG3.5-30R	34.6	25	45	22	67.77	85.12	115.40	8.68	11.77	0.08～0.14	2.186
SMSG3.5-30L	34.6	25	45	22	67.77	85.12	115.40	8.68	11.77	0.08～0.14	2.186
SMSG4-20R	37.44	27	45	20	43.43	62.61	57.82	6.39	5.90	0.1～0.16	1.147
SMSG4-20L	37.44	27	45	20	43.43	62.61	57.82	6.39	5.90	0.1～0.16	1.147
SMSG4-25R	32.35	20	43	25	55.29	94.97	108.90	9.68	11.10	0.1～0.16	1.715
SMSG4-25L	32.35	20	43	25	55.29	94.97	108.90	9.68	11.10	0.1～0.16	1.715
SMSG4-30R	37.35	25	50	25	79.29	126.60	174.40	12.91	17.78	0.1～0.16	3.072
SMSG4-30L	37.35	25	50	25	79.29	126.60	174.40	12.91	17.78	0.1～0.16	3.072
SMSG5-20R	42.95	30	54	26	54.46	115.40	109.00	11.77	11.11	0.12～0.18	2.134
SMSG5-20L	42.95	30	54	26	54.46	115.40	109.00	11.77	11.11	0.12～0.18	2.134
SMSG5-25R	40.43	25	50	30	65.15	181.10	213.00	18.47	21.72	0.12～0.18	3.387
SMSG5-25L	40.43	25	50	30	65.15	181.10	213.00	18.47	21.72	0.12～0.18	3.387
SMSG5-30R	47.95	35	62	30	99.15	240.31	331.97	24.51	33.85	0.12～0.18	6.444
SMSG5-30L	47.95	35	62	30	99.15	240.31	331.97	24.51	33.85	0.12～0.18	6.444

使用例

使用方法・使用事例

一般工業用

注意・禁止事項

1.製品のねじ穴が長い一部製品（ねじ穴サイズ付製品）には、座グリ加工を施しています。また、穴径はH7で仕上がっており穴、キー、タップ加工後の再黒染めをしていません。
2.製品のキー溝はJIS B 1301の普通形（Js9）を採用しています。また、ねじ穴のある製品には付属品として止めねじが付いております。
3.製品のB3T形状の止めねじによる軸への締結は軽負荷用の締結方法です。確実に締結する場合はノックピンを併用してください。

注意・禁止事項

1.同一のモジュール、同一歯数の右ねじれと左ねじれの組み合わせでご使用ください。
2.表記の許容トルクは任意の使用条件で計算した参考値です。
3.表記の歯先円直径、全長、歯先距離は理論値であり、歯先部R面取りにより実際とは異なります。
4.軸方向力（スラスト）が発生します。

追加工上の注意

1.マイタを追加工するときは、安全面に注意して加工してください。
2.歯面高周波焼き入れのため歯部および歯底付近（2～3mm程度）の追加工はできません。

型番リスト

表示件数

型番

モジュール

歯数

(歯)

軸穴形状

穴径・軸径

(φ)

歯幅

(mm)

ねじれ方向

キー溝

(mm)

ねじ穴サイズ

ねじ穴寸法

(mm)

軸穴仕様

RoHS?

最小発注数量

1	20	丸穴	6	5	L	なし	-	-	下穴品	10	1個
1	20	丸穴+タップ	6	5	L	なし	M4	4	完成品	10	1個
1	20	丸穴	6	5	R	なし	-	-	下穴品	10	1個
1	25	丸穴	6	6	L	なし	-	-	下穴品	10	1個
1	25	丸穴+タップ	6	6	L	なし	M4	4	完成品	10	1個
1	25	丸穴+タップ	8	6	L	なし	M5	4	完成品	10	1個
1	25	丸穴	6	6	R	なし	-	-	下穴品	10	1個
1	25	丸穴+タップ	6	6	R	なし	M4	4	完成品	10	1個
1	25	丸穴+タップ	8	6	R	なし	M5	4	完成品	10	1個
1.5	20	丸穴	8	8	L	なし	-	-	下穴品	10	1個
1.5	20	丸穴+タップ	8	8	L	なし	M5	6.5	完成品	10	1個
1.5	20	キー溝穴+タップ	10	8	L	4×1.8	M4	6.5	完成品	10	1個
1.5	20	丸穴	8	8	R	なし	-	-	下穴品	10	1個
1.5	20	丸穴+タップ	8	8	R	なし	M5	6.5	完成品	10	1個
1.5	20	キー溝穴+タップ	10	8	R	4×1.8	M4	6.5	完成品	10	1個
1.5	25	丸穴	10	9	L	なし	-	-	下穴品	10	1個
1.5	25	キー溝穴+タップ	10	9	L	4×1.8	M4	5.75	完成品	10	1個
1.5	25	キー溝穴+タップ	12	9	L	4×1.8	M4	5.75	完成品	10	1個
1.5	25	キー溝穴+タップ	14	9	L	5×2.3	M4	5.75	完成品	10	1個
1.5	25	丸穴	10	9	R	なし	-	-	下穴品	10	1個
1.5	25	キー溝穴+タップ	10	9	R	4×1.8	M4	5.75	完成品	10	1個
1.5	25	キー溝穴+タップ	12	9	R	4×1.8	M4	5.75	完成品	10	1個
1.5	25	キー溝穴+タップ	14	9	R	5×2.3	M4	5.75	完成品	10	1個
2	20	丸穴	12	10	L	なし	-	-	下穴品	10	1個
2	20	キー溝穴+タップ	12	10	L	4×1.8	M4	7	完成品	10	1個
2	20	キー溝穴+タップ	14	10	L	5×2.3	M4	7	完成品	10	1個
2	20	キー溝穴+タップ	15	10	L	5×2.3	M4	7	完成品	10	1個
2	20	キー溝穴+タップ	16	10	L	5×2.3	M4	7	完成品	10	1個
2	20	丸穴	12	10	R	なし	-	-	下穴品	10	1個
2	20	キー溝穴+タップ	12	10	R	4×1.8	M4	7	完成品	10	1個
2	20	キー溝穴+タップ	14	10	R	5×2.3	M4	7	完成品	10	1個
2	20	キー溝穴+タップ	15	10	R	5×2.3	M4	7	完成品	10	1個
2	20	キー溝穴+タップ	16	10	R	5×2.3	M4	7	完成品	10	1個
2	25	丸穴	12	12	L	なし	-	-	下穴品	10	1個
2	25	キー溝穴+タップ	12	12	L	4×1.8	M4	5	完成品	10	1個
2	25	キー溝穴+タップ	14	12	L	5×2.3	M4	5	完成品	10	1個
2	25	キー溝穴+タップ	15	12	L	5×2.3	M4	5	完成品	10	1個
2	25	キー溝穴+タップ	16	12	L	5×2.3	M4	5	完成品	10	1個
2	25	キー溝穴+タップ	17	12	L	5×2.3	M4	5	完成品	10	1個
2	25	キー溝穴+タップ	18	12	L	6×2.8	M5	5	完成品	10	1個
2	25	キー溝穴+タップ	19	12	L	6×2.8	M5	5	完成品	10	1個
2	25	丸穴	12	12	R	なし	-	-	下穴品	10	1個
2	25	キー溝穴+タップ	12	12	R	4×1.8	M4	5	完成品	10	1個
2	25	キー溝穴+タップ	14	12	R	5×2.3	M4	5	完成品	10	1個
2	25	キー溝穴+タップ	15	12	R	5×2.3	M4	5	完成品	10	1個
2	25	キー溝穴+タップ	16	12	R	5×2.3	M4	5	完成品	10	1個
2	25	キー溝穴+タップ	17	12	R	5×2.3	M4	5	完成品	10	1個
2	25	キー溝穴+タップ	18	12	R	6×2.8	M5	5	完成品	10	1個
2	25	キー溝穴+タップ	19	12	R	6×2.8	M5	5	完成品	10	1個
2.5	20	丸穴	14	12	L	なし	-	-	下穴品	10	1個
2.5	20	キー溝穴+タップ	14	12	L	5×2.3	M4	9.5	完成品	10	1個
2.5	20	キー溝穴+タップ	15	12	L	5×2.3	M4	9.5	完成品	10	1個
2.5	20	キー溝穴+タップ	16	12	L	5×2.3	M4	9.5	完成品	10	1個
2.5	20	キー溝穴+タップ	17	12	L	5×2.3	M4	9.5	完成品	10	1個
2.5	20	キー溝穴+タップ	18	12	L	6×2.8	M5	9.5	完成品	10	1個
2.5	20	キー溝穴+タップ	19	12	L	6×2.8	M5	9.5	完成品	10	1個
2.5	20	キー溝穴+タップ	20	12	L	6×2.8	M5	9.5	完成品	10	1個
2.5	20	丸穴	14	12	R	なし	-	-	下穴品	10	1個
2.5	20	キー溝穴+タップ	14	12	R	5×2.3	M4	9.5	完成品	10	1個
2.5	20	キー溝穴+タップ	15	12	R	5×2.3	M4	9.5	完成品	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,582円 ( 7,240円 )	在庫品1日目当日出荷可能
7,514円 ( 8,265円 )	5日目
6,582円 ( 7,240円 )	2日目
7,220円 ( 7,942円 )	2日目
7,797円 ( 8,577円 )	5日目
9,233円 ( 10,156円 )	5日目
7,220円 ( 7,942円 )	2日目
7,797円 ( 8,577円 )	5日目
9,233円 ( 10,156円 )	5日目
6,846円 ( 7,531円 )	2日目
7,286円 ( 8,015円 )	5日目
9,157円 ( 10,073円 )	5日目
6,846円 ( 7,531円 )	2日目
7,286円 ( 8,015円 )	5日目
9,157円 ( 10,073円 )	5日目
6,718円 ( 7,390円 )	2日目
8,920円 ( 9,812円 )	5日目
9,946円 ( 10,941円 )	5日目
9,946円 ( 10,941円 )	5日目
6,703円 ( 7,373円 )	11日目
8,920円 ( 9,812円 )	5日目
9,946円 ( 10,941円 )	5日目
9,946円 ( 10,941円 )	5日目
7,929円 ( 8,722円 )	2日目
9,813円 ( 10,794円 )	5日目
10,147円 ( 11,162円 )	5日目
10,613円 ( 11,674円 )	5日目
10,147円 ( 11,162円 )	5日目
7,929円 ( 8,722円 )	2日目
9,813円 ( 10,794円 )	9日目
10,162円 ( 11,178円 )	5日目
10,613円 ( 11,674円 )	5日目
10,162円 ( 11,178円 )	5日目
7,822円 ( 8,604円 )	2日目
10,022円 ( 11,024円 )	5日目
10,242円 ( 11,266円 )	5日目
10,242円 ( 11,266円 )	5日目
9,997円 ( 10,997円 )	5日目
10,242円 ( 11,266円 )	5日目
10,242円 ( 11,266円 )	5日目
10,242円 ( 11,266円 )	5日目
7,822円 ( 8,604円 )	2日目
10,022円 ( 11,024円 )	5日目
10,242円 ( 11,266円 )	5日目
10,584円 ( 11,642円 )	5日目
9,997円 ( 10,997円 )	5日目
10,242円 ( 11,266円 )	5日目
10,242円 ( 11,266円 )	5日目
10,242円 ( 11,266円 )	5日目
9,738円 ( 10,712円 )	2日目
11,925円 ( 13,118円 )	5日目
13,270円 ( 14,597円 )	5日目
12,653円 ( 13,918円 )	5日目
12,653円 ( 13,918円 )	5日目
12,653円 ( 13,918円 )	5日目
12,653円 ( 13,918円 )	5日目
12,653円 ( 13,918円 )	5日目
9,738円 ( 10,712円 )	2日目
11,909円 ( 13,100円 )	5日目
13,248円 ( 14,573円 )	5日目

基本情報

基本情報

精度JISB1704 2級の歯研スパイラルマイタ。
【特長】
・材質S45C、歯面高周波焼入れ後、穴基準で歯研加工の歯研スパイラルマイター。
・歯部以外は追加工が可能。
・業界初のm1サイズを標準化、高精度、高強度、高速回転向きの歯研かさ歯車。
※セット販売ではなく、1個単位になりますので、ご注意ください。
【用途】
・直交軸。
・各種機構部、工作機械の高速回転部などに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
1個の販売でありセット販売ではございません。

カタログ

カタログ (見開き版)

商品担当おすすめ

小原歯車工業
歯研まがりばかさ歯車 MBSG
歯研まがりばかさ歯車 MBSGです。材質SCM415、歯部浸炭焼き入れ、精度はJISB1704 1級の歯研まがりばかさ歯車です。
小原歯車工業
歯研スパイラルマイタ MMSG/MMSGQ
歯研スパイラルマイタ MMSGです。材質SCM415、歯部浸炭焼き入れ、歯面硬度HRC55?60になります。精度はJISB1704 1級の歯研スパイラルマイターです。
ミスミ
駆動軸　ツバ付タイプ
駆動軸ツバ付きタイプです。ねじ切り、キー溝、平面取りの追加工も豊富にラインナップしております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

歯研スパイラルマイタ SMSGのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q軸穴に追加工したいのですが？

歯部以外は防炭処理を施しているため、お客さまで穴、キー溝、タップ加工などの追加工が可能です。

QS45C高周波焼き入れの歯車をもっと強い材質に変更したいのですが、どのような材質がありますか？

強度の高い材質は下記が一般的です。（強い順）
①SCM415浸炭焼き入れ（MSGA（B）シリーズ、MMSシリーズなど）
②SCM440調質後高周波焼き入れ（KHGシリーズ、KWGシリーズなど）
③S45C調質後高周波焼き入れ（SSGSシリーズなど）

この商品を見た人は、こんな商品も見ています

	今見ている商品歯研スパイラルマイタ SMSG	歯研スパイラルマイタ MMSG/MMSGQ	MGE歯研スパイラルマイタ	KSP ニッセイ歯研スパイラルマイタ	MG歯研スパイラルマイタギヤ	歯研まがりばかさ歯車 MBSG
メーカー	小原歯車工業	小原歯車工業	協育歯車工業（KG）	小原歯車工業	協育歯車工業（KG）	小原歯車工業
通常価格	6,582円-	10,037円 -	6,954円 -	33,235円 -	8,836円 -	10,624円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目	2日目〜	3日目	2日目〜
形状	スパイラルマイタギヤ	スパイラルマイタギヤ	スパイラルマイタギヤ	スパイラルマイタギヤ	スパイラルマイタギヤ	まがりばかさ歯車
歯数比	1	1	1	1	1	2
材質	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材	一般鉄鋼材
表面処理	黒染	なし	なし	なし	なし	なし
熱処理	高周波焼入れ	浸炭焼入れ	高周波	浸炭焼入れ	高周波	浸炭焼入れ
