小原歯車工業

歯研スパイラルマイタ MMSG/MMSGQ

Name: 歯研スパイラルマイタ MMSG/MMSGQ
Brand: 小原歯車工業
SKU: 221004937053
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 10,037円～68,991円

税込単価: 11,041円～75,890円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SMS スパイラルマイタ

4.3

通常価格(税別)： 1,817円 (税込価格：1,999円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SMA・SMB・SMC 完成マイタ

4.1

通常価格(税別)： 1,925円 (税込価格：2,118円)

通常出荷日：在庫品1日目

【特長】・材質SCM415、歯部浸炭焼入れ、歯面硬度HRC55～60仕様・強度...

詳細情報を確認する

環境対応
RoHS対応（10物質）
形状
スパイラルマイタギヤ
歯数比
1
材質
一般鉄鋼材
詳細材質
SCM415
表面処理
なし
熱処理
浸炭焼入れ
歯研
あり
軸穴公差
H7
ねじれ角 (deg)
35

ご注意

1個の販売でありセット販売ではございません。ご注意ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が380型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

B3K

B4K

製品仕様

外観

共通仕様
精度等級	JIS B 1704:1978 1級	歯面硬度	55～60HRC
歯形	グリーソン	表面処理	なし
圧力角	20°	歯面仕上げ	研削
ねじれ角	35°	歯研基準面	穴H7
材料	SCM415	追加工	防炭部は追加工可能
熱処理	浸炭焼入れ*1

※ 穴径、ボス部は浸炭防止です。
※ Jシリーズは、表記精度等級「相当品」です。

※ サイズ表につきましてはデジタルカタログを参照してください。

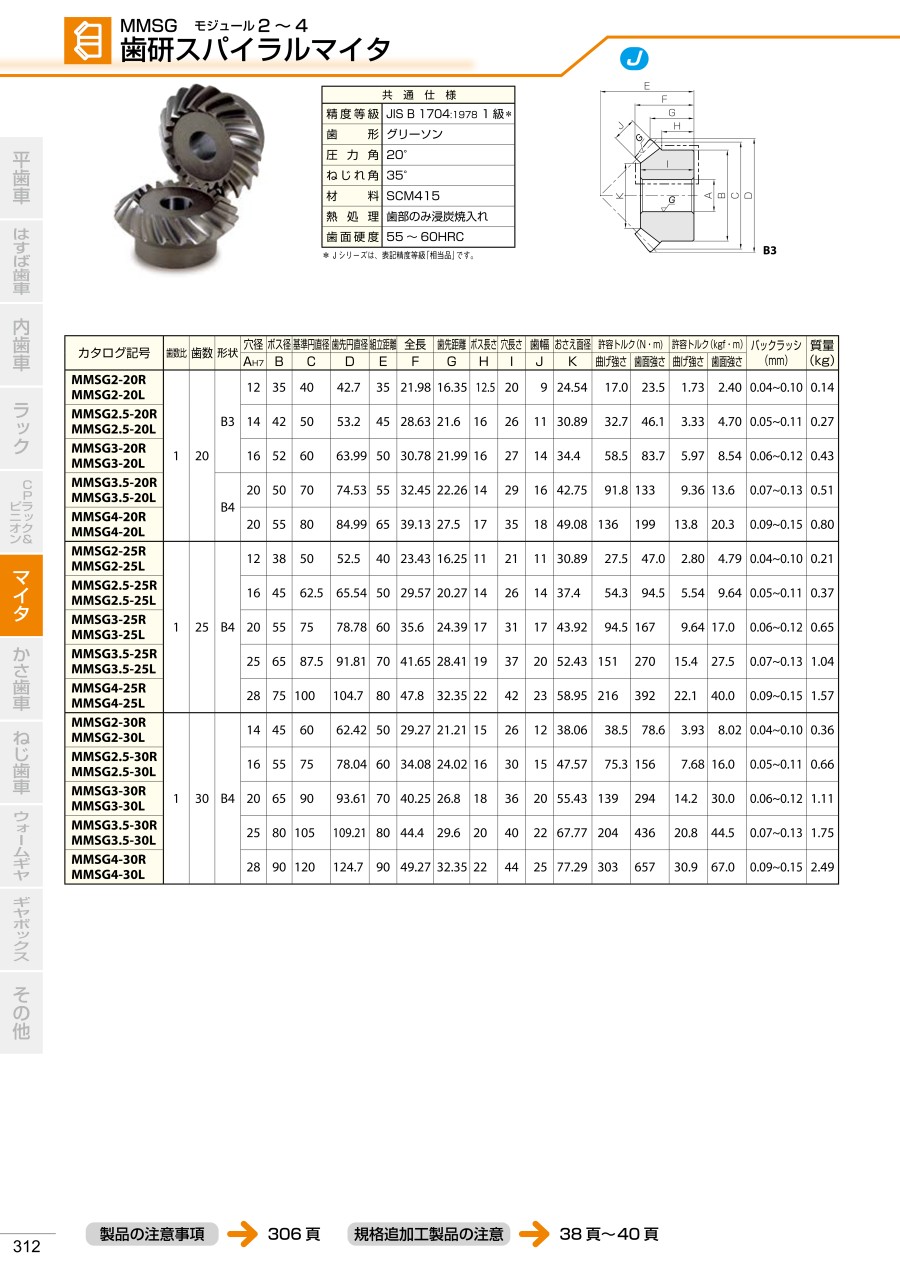

規格表

型番	歯数比	形状	モジュール	歯数	穴径	ボス径	基準円直径	歯先円直径	組立距離	全長	歯先距離
型番	歯数比	形状	モジュール	歯数	穴径	ボス径	基準円直径	歯先円直径	組立距離	全長	歯先距離
MMSG2-20R	1	B3	2	20	12	35	40	42.7	35	21.98	16.35
MMSG2-20L	1	B3	2	20	12	35	40	42.7	35	21.98	16.35
MMSG2-25R	1	B4	2	25	12	38	50	52.5	40	23.43	16.25
MMSG2-25L	1	B4	2	25	12	38	50	52.5	40	23.43	16.25
MMSG2-30R	1	B4	2	30	14	45	60	62.42	50	29.27	21.21
MMSG2-30L	1	B4	2	30	14	45	60	62.42	50	29.27	21.21
MMSG2.5-20R	1	B3	2.5	20	14	42	50	53.2	45	28.63	21.6
MMSG2.5-20L	1	B3	2.5	20	14	42	50	53.2	45	28.63	21.6
MMSG2.5-25R	1	B4	2.5	25	16	45	62.5	65.54	50	29.57	20.27
MMSG2.5-25L	1	B4	2.5	25	16	45	62.5	65.54	50	29.57	20.27
MMSG2.5-30R	1	B4	2.5	30	16	55	75	78.04	60	34.08	24.02
MMSG2.5-30L	1	B4	2.5	30	16	60	75	78.04	-	34.08	24.02
MMSG2.5-30L	1	B4	2.5	30	16	55	75	78.04	60	34.08	24.02
MMSG3-20R	1	B3	3	20	16	52	60	63.99	50	30.78	21.99
MMSG3-20L	1	B3	3	20	16	52	60	63.99	50	30.78	21.99
MMSG3-25R	1	B4	3	25	20	55	75	78.78	60	35.6	24.39
MMSG3-25L	1	B4	3	25	20	55	75	78.78	60	35.6	24.39
MMSG3-30R	1	B4	3	30	20	65	90	93.61	70	40.25	26.8
MMSG3-30L	1	B4	3	30	20	65	90	93.61	70	40.25	26.8
MMSG3.5-20R	1	B4	3.5	20	20	50	70	74.53	55	32.45	22.26
MMSG3.5-20L	1	B4	3.5	20	20	50	70	74.53	55	32.45	22.26
MMSG3.5-25R	1	B4	3.5	25	25	65	87.5	91.81	70	41.65	28.41
MMSG3.5-25L	1	B4	3.5	25	25	65	87.5	91.81	70	41.65	28.41
MMSG3.5-30R	1	B4	3.5	30	25	105	105	109.2	80	44.4	29.6
MMSG3.5-30L	1	B4	3.5	30	25	105	105	109.2	80	44.4	29.6
MMSG4-20R	1	B4	4	20	20	55	80	84.99	65	39.13	27.5
MMSG4-20L	1	B4	4	20	20	55	80	84.99	65	39.13	27.5
MMSG4-25R	1	B4	4	25	28	75	100	104.7	80	47.8	32.35
MMSG4-25L	1	B4	4	25	28	75	100	104.7	80	47.8	32.35
MMSG4-30R	1	B4	4	30	28	90	120	124.7	90	49.27	32.35
MMSG4-30L	1	B4	4	30	28	90	120	124.7	90	49.27	32.35

型番	ボス長さ	穴長さ	歯幅	おさえ面径	許容トルク（N・m）		許容トルク（kgf・m）		バックラッシ（mm）	質量（kg）
型番	ボス長さ	穴長さ	歯幅	おさえ面径	曲げ強さ	歯面強さ	曲げ強さ	歯面強さ	バックラッシ（mm）	質量（kg）
MMSG2-20R	12.5	20	9	24.54	17.0	23.5	1.73	2.40	0.04～0.10	0.14
MMSG2-20L	12.5	20	9	24.54	17.0	23.5	1.73	2.40	0.04～0.10	0.14
MMSG2-25R	11	21	11	30.89	27.5	47.0	2.80	4.79	0.04～0.10	0.21
MMSG2-25L	11	21	11	30.89	27.5	47.0	2.80	4.79	0.04～0.10	0.21
MMSG2-30R	15	26	12	38.06	38.5	78.6	3.93	8.02	0.04～0.10	0.36
MMSG2-30L	15	26	12	38.06	38.5	78.6	3.93	8.02	0.04～0.10	0.36
MMSG2.5-20R	16	26	11	30.89	32.7	46.1	3.33	4.70	0.05～0.11	0.27
MMSG2.5-20L	16	26	11	30.89	32.7	46.1	3.33	4.70	0.05～0.11	0.27
MMSG2.5-25R	14	26	14	37.4	54.3	94.5	5.54	9.64	0.05～0.11	0.37
MMSG2.5-25L	14	26	14	37.4	54.3	94.5	5.54	9.64	0.05～0.11	0.37
MMSG2.5-30R	16	30	15	47.57	75.3	156	7.68	16	0.05～0.11	0.66
MMSG2.5-30L	16	30	15	47.57	75.3	156	7.68	16	0.05～0.11	0.66
MMSG2.5-30L	16	30	15	47.57	75.3	156	7.68	16	0.05～0.11	0.66
MMSG3-20R	16	27	14	34.4	58.5	83.7	5.97	8.54	0.06～0.12	0.43
MMSG3-20L	16	27	14	34.4	58.5	83.7	5.97	8.54	0.06～0.12	0.43
MMSG3-25R	17	31	17	43.92	94.5	167	9.64	17.0	0.06～0.12	0.65
MMSG3-25L	17	31	17	43.92	94.5	167	9.64	17.0	0.06～0.12	0.65
MMSG3-30R	18	36	20	55.43	139	294	14.2	30.0	0.06～0.12	1.11
MMSG3-30L	18	36	20	55.43	139	294	14.2	30.0	0.06～0.12	1.11
MMSG3.5-20R	14	29	16	42.75	91.8	133	9.36	13.6	0.07～0.13	0.51
MMSG3.5-20L	14	29	16	42.75	91.8	133	9.36	13.6	0.07～0.13	0.51
MMSG3.5-25R	19	37	20	52.43	151	270	15.4	27.5	0.07～0.13	1.04
MMSG3.5-25L	19	37	20	52.43	151	270	15.4	27.5	0.07～0.13	1.04
MMSG3.5-30R	20	40	22	67.77	204	436	20.8	44.5	0.07～0.13	1.75
MMSG3.5-30L	20	40	22	67.77	204	436	20.8	44.5	0.07～0.13	1.75
MMSG4-20R	17	35	18	49.08	136	199	13.8	20.3	0.09～0.15	0.80
MMSG4-20L	17	35	18	49.08	136	199	13.8	20.3	0.09～0.15	0.80
MMSG4-25R	22	42	23	58.95	216	392	22.1	40.0	0.09～0.15	1.57
MMSG4-25L	22	42	23	58.95	216	392	22.1	40.0	0.09～0.15	1.57
MMSG4-30R	22	44	25	77.29	303	657	30.9	67.0	0.09～0.15	2.49
MMSG4-30L	22	44	25	77.29	303	657	30.9	67.0	0.09～0.15	2.49
