小原歯車工業

SSCP CP平歯車

Name: SSCP CP平歯車
Brand: 小原歯車工業
SKU: 221004937020
Rating: 3.6 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

3.6

平均満足度3.6

この商品のレビューをみる（3件）

この商品のFAQをみる（2件）

通常単価(税別): 1,014円～59,140円

税込単価: 1,115円～65,054円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SSA 平歯車

4.8

通常価格(税別)： 663円 (税込価格：729円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SS 平歯車

4.7

通常価格(税別)： 753円 (税込価格：828円)

通常出荷日：在庫品1日目

【特長】・CP2.5～20までピッチ、歯数などを豊富に取り揃えたCP平歯車・C...

詳細情報を確認する

環境対応
RoHS対応（10物質）
形状
B形
材質
S45C
表面処理
黒染
歯研
切削
バックラッシ
あり
精度等級 (（旧)JIS)
N8
金属ブッシュ
なし
ベアリング
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ミスミオリジナル追加工型式有り。

未確定：候補が452型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

S1T

S1K

製品仕様

精度等級 : JIS B 1702-1 N8級
歯面硬度 : （194HB以下）
歯形 : 並歯
表面処理 : 黒染
圧力角 : 20°
歯切基準面 : 穴（H7）
材料 : S45C
追加工 : 可能
熱処理 : なし

モジュール0.8以下の製品は、表記精度等級「相当品」です。
Jシリーズは、表記精度等級「相当品」です。
Jシリーズ製品は、追加工部の再黒染めをしていません。

規格表

カタログ記号	ピッチmm (モジュール)	歯数	形状	穴径	ボス径	基準円直径	歯先円直径	小歯車1回転移動距離(mm)	許容トルク(N・m)		許容トルク(kgf・m)		バックラッシ (mm)	質量 (kg)
カタログ記号	ピッチmm (モジュール)	歯数	形状	A_H7	B	C	D	小歯車1回転移動距離(mm)	曲げ強さ	歯面強さ	曲げ強さ	歯面強さ	バックラッシ (mm)	質量 (kg)
SSCP2.5-20	CP2.5 (0.7958)	20	S1	6	13	15.92	17.51	50	4.14	0.48	0.42	0.049	0～0.14	0.022
SSCP2.5-25		25		8	17	19.89	21.49	62.5	5.58	0.83	0.57	0.085		0.034
SSCP2.5-30		30		8	21	23.87	25.46	75	7.06	1.30	0.72	0.13		0.054
SSCP2.5-40		40		10	28	31.83	33.42	100	10.1	2.64	1.03	0.27		0.098
SSCP5-20	CP5 (1.5915)	20		8	25	31.83	35.01	100	24.8	3.52	2.53	0.36	0.09～0.24	0.14
SSCP5-25		25		10	32	39.79	42.97	125	33.5	6.06	3.42	0.62		0.22
SSCP5-30		30		10	38	47.75	50.93	150	42.3	9.45	4.32	0.96		0.33
SSCP5-40		40		12	45	63.66	66.85	200	60.4	18.7	6.16	1.91		0.54
SSCP10-20	CP10 (3.1831)	20		15	50	63.66	70.03	200	198	30.8	20.2	3.14	0.14～0.34	0.99
SSCP10-25		25		20	60	79.58	85.94	250	268	52.7	27.3	5.37		1.49
SSCP10-30		30		20	75	95.49	101.86	300	339	81.7	34.5	8.33		2.26
SSCP10-40		40		20	80	127.32	133.69	400	483	160	49.3	16.4		3.66
SSCP15-20	CP15 (4.7746)	20		22	75	95.49	105.04	300	744	116	75.9	11.9	0.19～0.46	3.52
SSCP15-25		25		25	100	119.37	128.92	375	1000	199	102	20.3		5.76
SSCP15-30		30		25	110	143.24	152.79	450	1270	308	130	31.4		8.04
SSCP20-20	CP20 (6.3662)	20		25	100	127.32	140.06	400	1590	264	162	26.9	0.21～0.52	7.50
SSCP20-25		25		30	130	159.15	171.89	500	2140	449	219	45.8		12.0
SSCP20-30		30		30	150	190.99	203.72	600	2710	693	276	70.7		17.2

使用例

使用方法・使用事例

一般工業用

注意・禁止事項

製品特性上の注意

1.表記の許容トルクは任意の使用条件で計算した参考値。
2.表記のバックラッシは同一ピッチのSHCPラックを理論値で組み立てたときの数値。
3.穴径がφ4（直径4mm）以下の穴径公差はH8となる。また穴径φ5（直径5mm）、φ6（直径6mm）で穴長さ（全長）が穴径の3倍以上もHBとなる。

追加工上の注意

歯幅を狭くする加工は歯車精度や強度に影響を及ぼすため避ける。

型番リスト

表示件数

...

型番

モジュール

歯数

(T)

歯幅

(mm)

軸穴形状

穴径、軸径

(mm)

熱処理

軸穴公差

ボス径

(mm)

ボス長さ

(mm)

キー溝（幅×深さ）

(mm)

セットスクリュー（付属品）

下穴品・完成品

歯面焼入れ

RoHS?

最小発注数量

0.7958	CP2.5	20	10	丸穴	6	なし	H7	13	10	-	-	下穴品	なし	10	1個
0.7958	CP2.5	20	10	丸穴	7	なし	-	13	10	-	-	完成品	なし	10	1個
0.7958	CP2.5	20	10	丸穴+タップ	6	なし	-	13	10	-	M4	完成品	なし	10	1個
0.7958	CP2.5	20	10	丸穴	6	なし	H7	13	10	-	-	下穴品	あり	10	1個
0.7958	CP2.5	20	10	丸穴+タップ	6	なし	H7	13	10	-	M4	完成品	なし	10	1個
0.7958	CP2.5	30	10	丸穴	8	なし	H7	21	10	-	-	下穴品	なし	10	1個
0.7958	CP2.5	30	10	丸穴	8	なし	H7	21	10	-	-	下穴品	あり	10	1個
0.7958	CP2.5	30	10	丸穴+タップ	8	なし	H7	21	10	-	M5	完成品	なし	10	1個
0.7958	CP2.5	40	10	丸穴	10	なし	H7	28	10	-	-	下穴品	なし	10	1個
0.7958	CP2.5	40	10	丸穴	10	なし	H7	28	10	-	-	下穴品	あり	10	1個
0.7958	CP2.5	40	10	キー溝穴+タップ	12	[高周波焼入れ] 歯面高周波焼入れ	H7	28	10	4×1.8	-	完成品	あり	-	1個
0.7958	CP2.5	40	10	キー溝穴+タップ	14	[高周波焼入れ] 歯面高周波焼入れ	H7	28	10	5×2.3	-	完成品	あり	-	1個
0.7958	CP2.5	40	10	キー溝穴+タップ	15	[高周波焼入れ] 歯面高周波焼入れ	H7	28	10	5×2.3	-	完成品	あり	-	1個
0.7958	CP2.5	40	10	キー溝穴+タップ	10	なし	H7	28	10	4×1.8	M4	完成品	なし	10	1個
0.7958	CP2.5	40	10	キー溝穴+タップ	12	なし	H7	28	10	4×1.8	M4	完成品	なし	10	1個
0.7958	CP2.5	40	10	キー溝穴+タップ	14	なし	H7	28	10	5×2.3	M4	完成品	なし	10	1個
0.7958	CP2.5	40	10	キー溝穴+タップ	15	なし	H7	28	10	5×2.3	M4	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	8	なし	H7	25	15	-	-	下穴品	なし	10	1個
1.5915	CP5	20	15	丸穴	9	なし	-	25	15	-	-	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	10	なし	-	25	15	-	-	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	11	なし	-	25	15	-	-	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	12	なし	-	25	15	-	-	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	13	なし	-	25	15	-	-	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	14	なし	-	25	15	-	-	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	15	なし	-	25	15	-	-	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	16	なし	-	25	15	-	-	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	17	なし	-	25	15	-	-	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	18	なし	-	25	15	-	-	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	19	なし	-	25	15	-	-	完成品	なし	10	1個
1.5915	CP5	20	15	キー溝穴+タップ	8	なし	-	25	15	3×1.4	M4	完成品	なし	10	1個
1.5915	CP5	20	15	キー溝穴+タップ	9	なし	-	25	15	3×1.4	M4	完成品	なし	10	1個
1.5915	CP5	20	15	キー溝穴+タップ	10	なし	-	25	15	3×1.4	M4	完成品	なし	10	1個
1.5915	CP5	20	15	キー溝穴+タップ	11	なし	-	25	15	4×1.8	M4	完成品	なし	10	1個
1.5915	CP5	20	15	キー溝穴+タップ	12	なし	-	25	15	4×1.8	M4	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴+タップ	8	なし	-	25	15	-	M4	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴+タップ	9	なし	-	25	15	-	M4	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴+タップ	10	なし	-	25	15	-	M4	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴+タップ	11	なし	-	25	15	-	M4	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴+タップ	12	なし	-	25	15	-	M4	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴+タップ	13	なし	-	25	15	-	M5	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴+タップ	14	なし	-	25	15	-	M5	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴+タップ	15	なし	-	25	15	-	M5	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴+タップ	16	なし	-	25	15	-	M5	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴+タップ	17	なし	-	25	15	-	M5	完成品	なし	10	1個
1.5915	CP5	20	15	丸穴	8	なし	H7	25	15	-	-	下穴品	あり	10	1個
1.5915	CP5	20	15	キー溝穴+タップ	10	[高周波焼入れ] 歯面高周波焼入れ	H7	25	15	4×1.8	-	完成品	あり	-	1個
1.5915	CP5	20	15	キー溝穴+タップ	12	[高周波焼入れ] 歯面高周波焼入れ	H7	25	15	4×1.8	-	完成品	あり	-	1個
1.5915	CP5	20	15	丸穴+タップ	8	なし	H7	25	15	-	M5	完成品	なし	10	1個
1.5915	CP5	20	15	キー溝穴+タップ	10	なし	H7	25	15	4×1.8	M4	完成品	なし	10	1個
1.5915	CP5	20	15	キー溝穴+タップ	12	なし	H7	25	15	4×1.8	M4	完成品	なし	10	1個
1.5915	CP5	25	15	丸穴	10	なし	H7	32	15	-	-	下穴品	なし	10	1個
1.5915	CP5	25	15	丸穴	10	なし	H7	32	15	-	-	下穴品	あり	10	1個
1.5915	CP5	25	15	キー溝穴+タップ	12	[高周波焼入れ] 歯面高周波焼入れ	H7	32	15	4×1.8	-	完成品	あり	-	1個
1.5915	CP5	25	15	キー溝穴+タップ	14	[高周波焼入れ] 歯面高周波焼入れ	H7	32	15	5×2.3	-	完成品	あり	-	1個
1.5915	CP5	25	15	キー溝穴+タップ	15	[高周波焼入れ] 歯面高周波焼入れ	H7	32	15	5×2.3	-	完成品	あり	-	1個
1.5915	CP5	25	15	キー溝穴+タップ	16	[高周波焼入れ] 歯面高周波焼入れ	H7	32	15	5×2.3	-	完成品	あり	-	1個
1.5915	CP5	25	15	キー溝穴+タップ	17	[高周波焼入れ] 歯面高周波焼入れ	H7	32	15	5×2.3	-	完成品	あり	-	1個
1.5915	CP5	25	15	キー溝穴+タップ	10	なし	H7	32	15	4×1.8	M4	完成品	なし	10	1個
1.5915	CP5	25	15	キー溝穴+タップ	12	なし	H7	32	15	4×1.8	M4	完成品	なし	10	1個
1.5915	CP5	25	15	キー溝穴+タップ	14	なし	H7	32	15	5×2.3	M4	完成品	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,014円 ( 1,115円 )	在庫品1日目当日出荷可能
1,419円 ( 1,561円 )	10日目
1,706円 ( 1,877円 )	10日目
1,899円 ( 2,089円 )	8日目
1,916円 ( 2,108円 )	在庫品1日目当日出荷可能
1,226円 ( 1,349円 )	2日目
2,088円 ( 2,297円 )	8日目
1,939円 ( 2,133円 )	5日目
1,603円 ( 1,763円 )	在庫品1日目当日出荷可能
2,409円 ( 2,650円 )	8日目
5,248円 ( 5,773円 )	9日目
5,248円 ( 5,773円 )	9日目
5,248円 ( 5,773円 )	9日目
2,868円 ( 3,155円 )	5日目
3,818円 ( 4,200円 )	5日目
3,818円 ( 4,200円 )	5日目
3,818円 ( 4,200円 )	5日目
1,596円 ( 1,756円 )	在庫品1日目当日出荷可能
1,878円 ( 2,066円 )	10日目
1,878円 ( 2,066円 )	10日目
1,878円 ( 2,066円 )	10日目
1,878円 ( 2,066円 )	10日目
1,878円 ( 2,066円 )	10日目
1,878円 ( 2,066円 )	10日目
1,878円 ( 2,066円 )	10日目
1,878円 ( 2,066円 )	10日目
1,878円 ( 2,066円 )	10日目
1,878円 ( 2,066円 )	10日目
1,878円 ( 2,066円 )	10日目
2,590円 ( 2,849円 )	10日目
2,353円 ( 2,588円 )	10日目
2,482円 ( 2,730円 )	10日目
2,353円 ( 2,588円 )	10日目
2,353円 ( 2,588円 )	10日目
2,089円 ( 2,298円 )	10日目
2,089円 ( 2,298円 )	10日目
2,315円 ( 2,547円 )	10日目
2,089円 ( 2,298円 )	10日目
2,089円 ( 2,298円 )	10日目
2,089円 ( 2,298円 )	10日目
2,185円 ( 2,404円 )	10日目
2,206円 ( 2,427円 )	10日目
2,089円 ( 2,298円 )	10日目
2,089円 ( 2,298円 )	10日目
2,400円 ( 2,640円 )	8日目
5,922円 ( 6,514円 )	9日目
5,922円 ( 6,514円 )	9日目
2,258円 ( 2,484円 )	5日目
4,417円 ( 4,859円 )	5日目
4,426円 ( 4,869円 )	在庫品1日目当日出荷可能
1,845円 ( 2,030円 )	在庫品1日目当日出荷可能
2,662円 ( 2,928円 )	8日目
6,199円 ( 6,819円 )	9日目
6,199円 ( 6,819円 )	9日目
6,199円 ( 6,819円 )	9日目
6,199円 ( 6,819円 )	9日目
6,199円 ( 6,819円 )	9日目
3,790円 ( 4,169円 )	5日目
4,654円 ( 5,119円 )	5日目
4,654円 ( 5,119円 )	5日目

...

基本情報

基本情報

【特長】
・CP2.5～20までピッチ、歯数などを豊富に取り揃えたCP平歯車
・CPラックの相手歯車として、ピニオン1回転移動量が50、100、150など整数長さにする場合に最適
・位置決めに最適
【焼入Jシリーズ特長】
・歯面高周波焼入れを施した歯車で強度、耐摩耗性に優れています
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械に最適

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ミスミオリジナル追加工型式有り。

焼入れ品の詳細は、こちらから

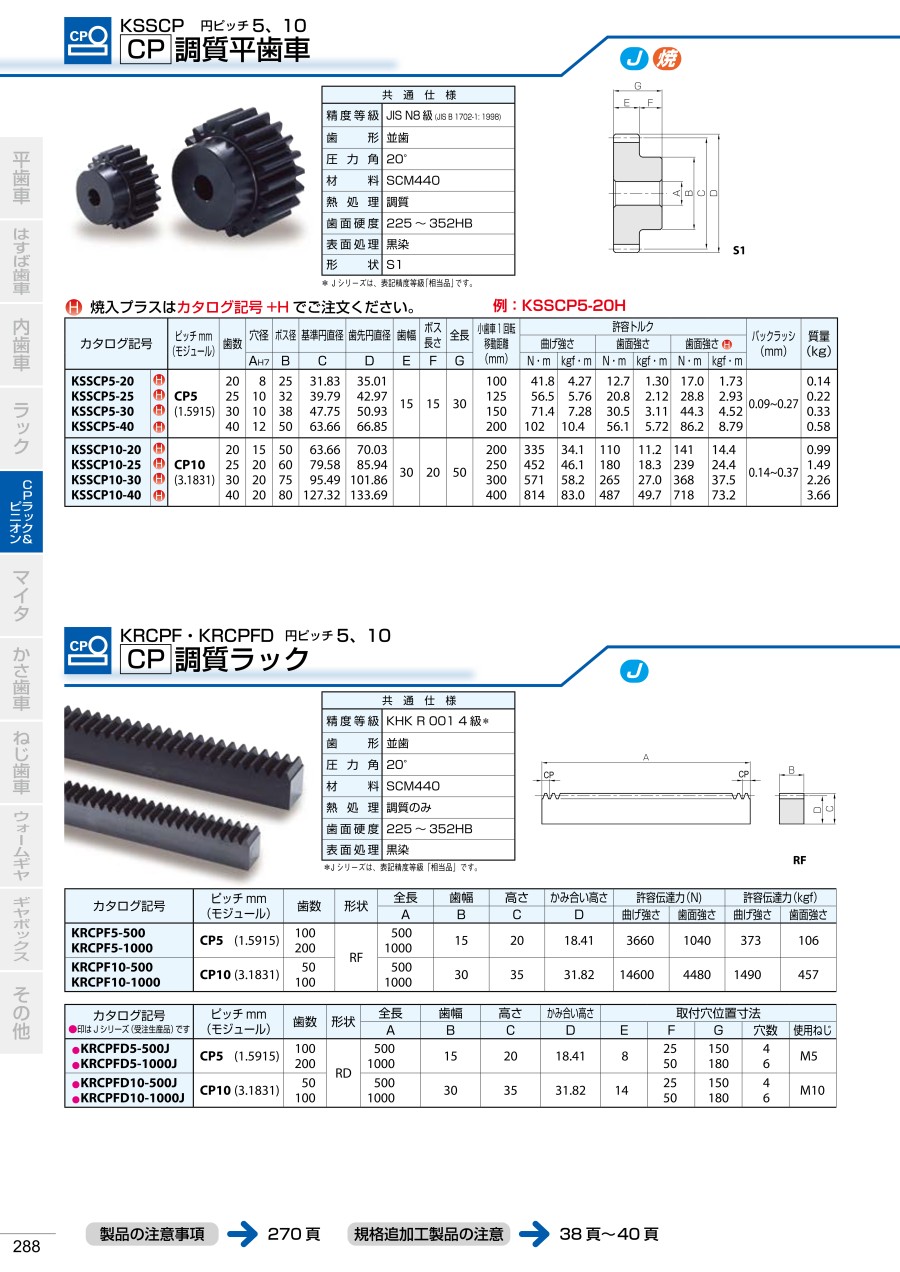

カタログ

カタログ (見開き版)

商品担当おすすめ

小原歯車工業
CPラック
組み合わせて利用することが多い商品となります。
小原歯車工業
CP取付穴加工ラック
組み合わせて利用することが多い商品となります。
小原歯車工業
SSG 歯研平歯車
歯研が施してある平歯車です。高剛性・高磨耗性に適しており、軸穴追加工品も選択可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SSCP CP平歯車のレビュー

3.6平均満足度：3.63件のレビュー

星5
33%
星4
0%
星3
67%
星2
0%
星1
0%

摩耗した歯車の交換。

満足度：3.02019/11/05

ミスミＨＰでは寸法・価格・納期が分かりやすく表示されていて、便利に利用しています。　特に、納入日がすぐに分かるので、交換...もっと読む

0人が参考にしています。

モーターに取り付けて使用

満足度：5.02019/03/12

10年ぐらい前から使用しており、モーターとの兼ね合いでこの商品しか合わないので購入しました。以前は商社より購入していまし...もっと読む

0人が参考にしています。

設備内に部品に使用

満足度：3.02018/10/30

金型設備に対し追加工を施し利用しています。もともと純正部品で使われていたものなので、劣化時に交換部品として同じ商品を利用...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q「CP」って何ですか？

歯の大きさを表します。
基準面でのピッチを円周率（π）で除してミリメートル単位で表示した値です。
モジュール以外に歯の大きさを表すものとしては、ＣＰ（サーキュラーピッチ：Circular pitch）、ＤＰ（ダイヤメトラルピッチ：Diametral pitch）などがあります。
【参考】　ピッチとは、ひとつの歯から隣の歯までの間隔（長さ寸法）です。

Q歯車の交換時期や寿命の判断基準を教えて下さい。

歯車は、少しくらい摩耗しても、折れて歯がなくなり回転を伝達しなくなるまで使えるお客様から、３０μｍでも摩耗したら使えなくなるお客様まで千差万別です。御社が取り扱う設備によって、御社にて独自なマニュアルを作成していただくのがベストだと考えます。
摩耗による使用限界を示す資料はございませんが、目に見えるような摩耗が発生している場合は使用を中止する事をお勧めします。進行性の摩耗が発生しないように、歯面強さや潤滑方法を検討して下さい。焼入れが施されたKSCP ＣＰ焼入平歯車もあります。
