メカニカル部品技術窓口

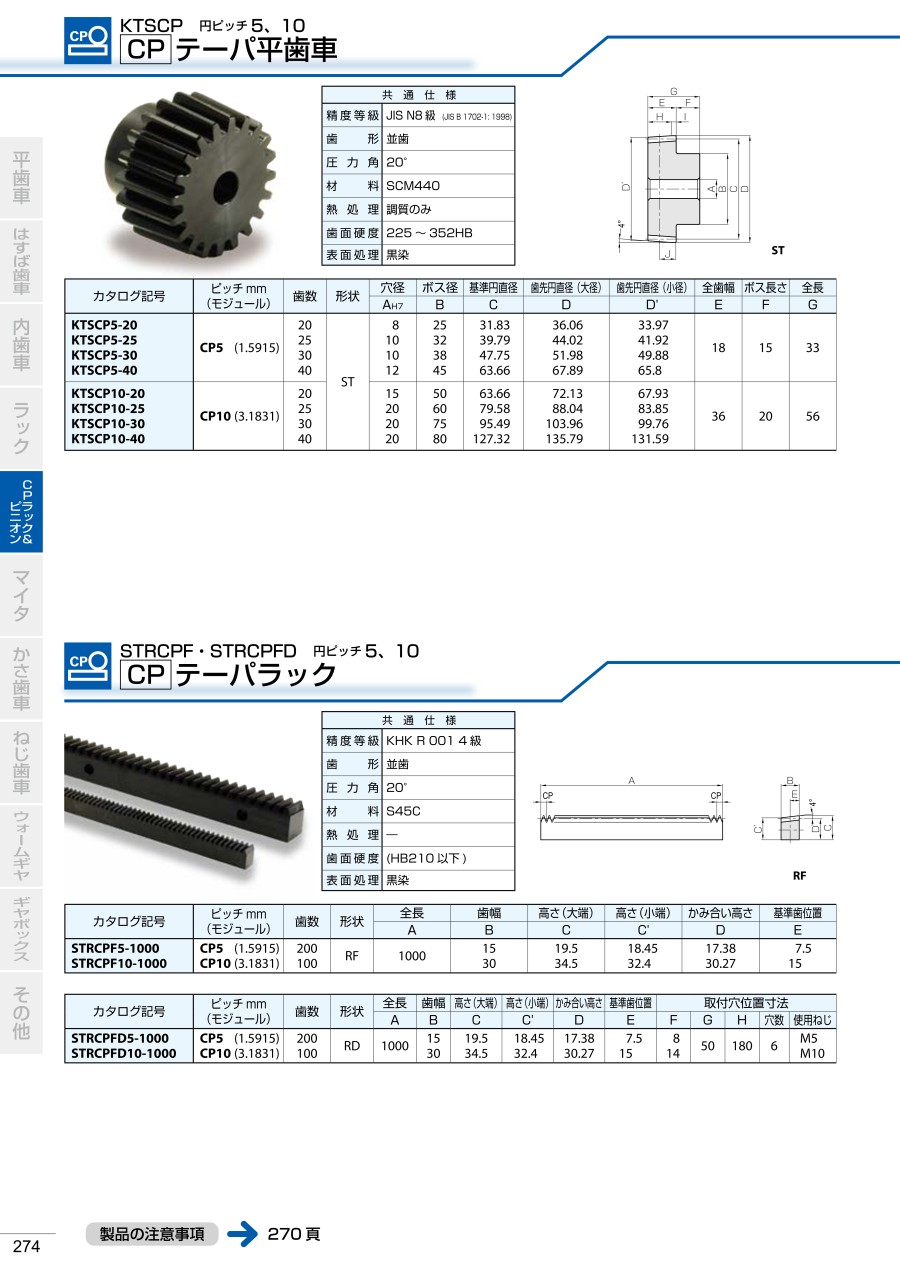

CPテーパ平歯車 KTSCP
商品情報
外形図
寸法図
製品仕様
外観
共通仕様
| 共通仕様 | |||
|---|---|---|---|
| 精度等級 | JIS B 1702-1 N8 級 （*1） | 歯面硬度 | 225～285HB |
| 歯車基準断面 | 歯直角 | 表面処理 | 黒染 |
| 歯形 | 並歯 | 歯面仕上げ | 切削 |
| 圧力角 | 20° | 歯切基準面 | 穴（H7） |
| 材料 | SCM440 | 追加工 | 可能 |
| 熱処理 | 調質のみ | ||
- ※ 1 旧 JIS B 1702 4級
規格表
型番 | ピッチmm （モジュール） | 歯数 | 形状 | 穴径 A | ボス 径 B | 基準円直径 C | 歯先円直径（大径） D | 歯先円直径（小径） D' | 全歯 幅 E | ボス長さ F |
|---|---|---|---|---|---|---|---|---|---|---|
KTSCP5-20 | CP5 （1.5915） | 20 | ST | 8 | 25 | 31.83 | 36.06 | 33.97 | 18 | 15 |
KTSCP5-25 | CP5 （1.5915） | 25 | ST | 10 | 32 | 39.79 | 44.02 | 41.92 | 18 | 15 |
KTSCP5-30 | CP5 （1.5915） | 30 | ST | 10 | 38 | 47.75 | 51.98 | 49.88 | 18 | 15 |
KTSCP5-40 | CP5 （1.5915） | 40 | ST | 12 | 45 | 63.66 | 67.89 | 65.8 | 18 | 15 |
KTSCP10-20 | CP10（3.1831） | 20 | ST | 15 | 50 | 63.66 | 72.13 | 67.93 | 36 | 20 |
KTSCP10-25 | CP10（3.1831） | 25 | ST | 20 | 60 | 79.58 | 88.04 | 83.85 | 36 | 20 |
KTSCP10-30 | CP10（3.1831） | 30 | ST | 20 | 75 | 95.49 | 103.96 | 99.76 | 36 | 20 |
KTSCP10-40 | CP10（3.1831） | 40 | ST | 20 | 80 | 127.32 | 135.79 | 131.59 | 36 | 20 |
型番 | 全長 G | 基準歯幅 H | 調整歯幅 I | 基準歯位置 J | 小歯車1回転 （*2） | 許容曲げ強さ （kgf・m） | 許容歯面強さ （kgf・m） | バックラッシ 下限 （mm） | バックラッシ 上限 （mm） | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
KTSCP5-20 | 33 | 15 | 3 | 10.5 | 100 | 4.20 | 0.83 | 0 | 0.11 | 0.16 |
KTSCP5-25 | 33 | 15 | 3 | 10.5 | 125 | 5.67 | 1.43 | 0 | 0.11 | 0.25 |
KTSCP5-30 | 33 | 15 | 3 | 10.5 | 150 | 7.16 | 2.23 | 0 | 0.11 | 0.37 |
KTSCP5-40 | 33 | 15 | 3 | 10.5 | 200 | 10.2 | 4.41 | 0 | 0.11 | 0.61 |
KTSCP10-20 | 56 | 30 | 6 | 21 | 200 | 33.6 | 7.26 | 0 | 0.12 | 1.13 |
KTSCP10-25 | 56 | 30 | 6 | 21 | 250 | 45.3 | 12.4 | 0 | 0.12 | 1.71 |
KTSCP10-30 | 56 | 30 | 6 | 21 | 300 | 57.3 | 19.2 | 0 | 0.12 | 2.58 |
KTSCP10-40 | 56 | 30 | 6 | 21 | 400 | 81.7 | 37.8 | 0 | 0.12 | 4.25 |
- ※ 2 小歯車1回転のラック移動長さ（mm）です。
使用例
ボスを逆向きにセットした場合
ボスを逆向きにセットすると軸角が0度（平行）になる。
ボスを同じ向きにセットした場合
ボスを同じ向きにセットすると軸角が8度になる。
テーパ平歯車と一緒の平歯車をセットした場合
テーパ平歯車と一緒の平歯車をセットすると軸角が4度になる。
テーパ平歯車の組立向きを変えたり、一般の平歯車と組み立てると上図のような軸角で使用できる。
商品特長詳細
バックラッシ調整対応
手間や時間のかかるバックラッシ調整もテーパラック＆ピニオンなら簡単・便利に。
テーパラック&ピニオンとは
軸方向に1mm動かすことによりバックラッシの変化量が0.05mmになるように設計されている。
通常バックラッシ量の調整は、組立距離の調整=モータ軸の高さ調整で行ったが、KHKテーパラック&ピニオンはピニオンギヤの取付け位置を軸方向に移動するだけで、バックラッシ量の調整が簡単にできる。
バックラッシ比較のグラフ
- ※ 上記バックラッシ量はそれぞれの製品を理論値で組み立てた時の値です。
- ※ 上記製品はバックラッシ0でのご使用はできません。
バックラッシ調整のイメージ
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,128円 ( 3,441円 ) | 2日目 |
4,381円 ( 4,819円 ) | 2日目 |
5,619円 ( 6,181円 ) | 2日目 |
5,557円 ( 6,113円 ) | 2日目 |
7,485円 ( 8,234円 ) | 2日目 |
9,672円 ( 10,639円 ) | 2日目 |
詳細情報
基本情報
材質SCM440、調質のCPテーパ平歯車。
【特長】
・CPテーパーラックと組合せてバックラッシの調整可能。
・KHK標準CPラック&ピニオンは、高精度な直線運動の位置決めに対応した製品。
・CP2.5-20mm、全長100-2,000mm（FRCPは4,000mm）まで取り揃えている。
・相手ラックをSTRCPFCと組合せてバックラッシの調整可能。
【用途】
・ピニオン1回転移動量が100、150など整数長さにする場合など。
・バックラッシをシビアに調整したい場合など。
商品担当おすすめ
よくあるご質問（FAQ）
一般的には、設定した使用条件で計算した曲げ強さと歯面強さの許容値以内で適切に使用されていれば、寿命が問題になるような破損や摩耗は発生致しません。
