CPステンレス平歯車 SUSCP

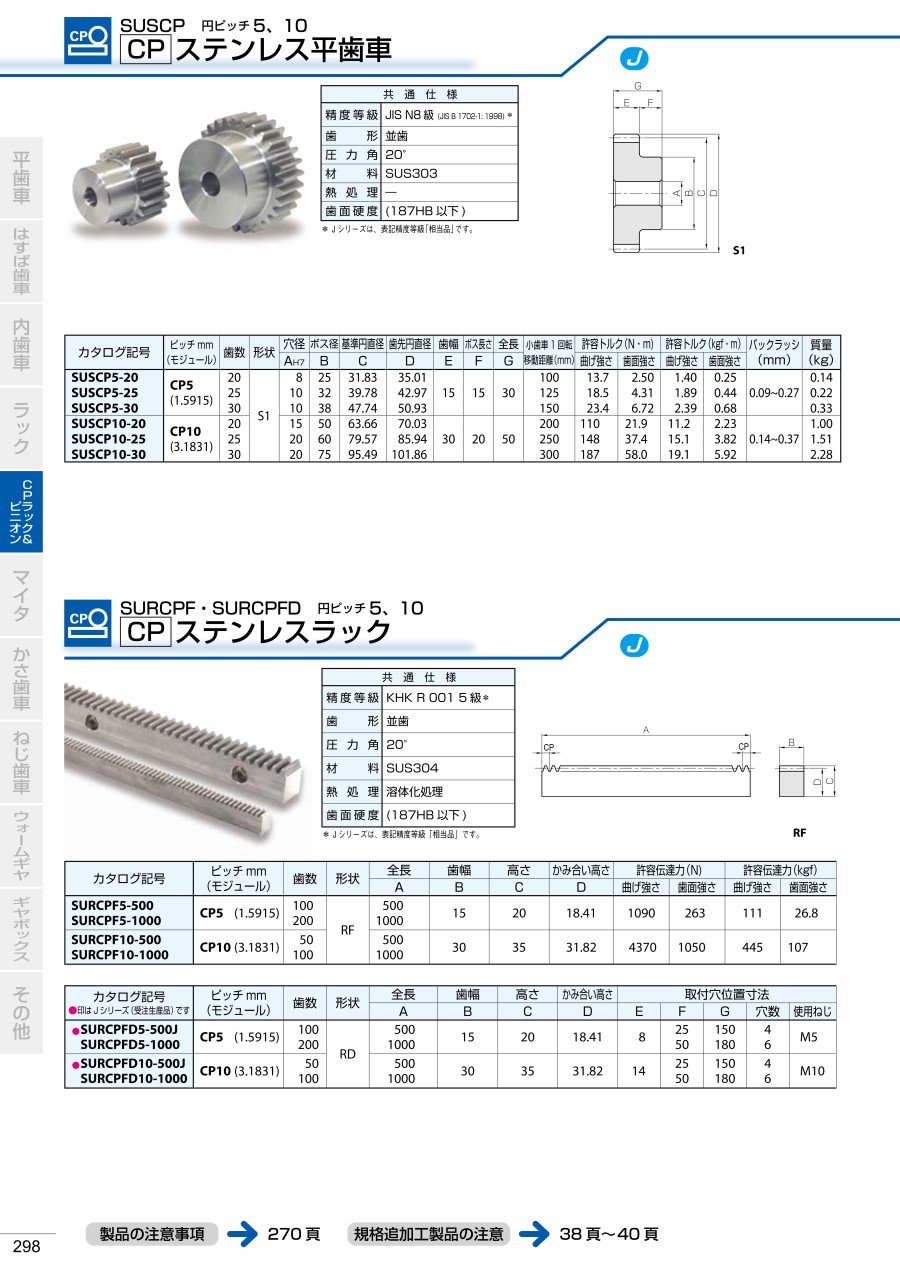

外形図

SUSCP CPステンレス平歯車シリーズ（S1）の寸法図

SUSCP CPステンレス平歯車シリーズ（S1T）の寸法図

SUSCP CPステンレス平歯車シリーズ（S1K）の寸法図



製品仕様

外観

共通仕様

精度等級：JIS B 1702-1 N8級（※1）
歯面硬度：（187HB以下）
歯形：並歯
表面処理：なし
圧力角：20°
歯面仕上げ：切削
材料：SUS303
歯切基準面：穴（H7）
熱処理：なし
追加工：可能

• ※ 1. 旧 JIS B 1702 4級
• ※ 2 . 小歯車1回転のラック移動長さ（mm）です。

注意・禁止事項

Jシリーズの注意

1. 1.製品のキー溝はJIS B 1301の普通形（Js9）を採用しています。
2. 2.製品のねじ穴が長い一部製品（ねじ穴サイズ「*」付製品）には、座グリ加工を施しています。また、ねじ穴のある製品には付属品として止めねじが付いております。
3. 3.製品のS1T形状の止めねじによる軸への締結は軽負荷用の締結方法です。確実に締結する場合はノックピンを併用してください。

製品特性上の注意

1. 1.表記の許容トルクは任意の使用条件で計算した参考値です。詳細については注意事項（デジタルカタログ）をご参照ください。
2. 2.表記のバックラッシは同一ピッチのSURCPFラックを理論値で組立てたときの数値です。

追加工上の注意

1. 1.製品を追加工するときは「追加工するときの注意」をご覧の上、安全面に注意して加工してください。
2. 2.歯幅を狭くする加工は歯車精度や強度に影響を及ぼすため避けてください。
