小原歯車工業

KHG 歯研はすば歯車

Name: KHG 歯研はすば歯車
Brand: 小原歯車工業
SKU: 221004936962
Rating: 4.2 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（4件）

この商品のFAQをみる（2件）

通常単価(税別): 4,768円～37,162円

税込単価: 5,245円～40,878円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SN ねじ歯車（スパイラルギヤ）

4.7

通常価格(税別)： 998円 (税込価格：1,098円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

SH はすば歯車

通常価格(税別)： 1,897円 (税込価格：2,087円)

通常出荷日：在庫品1日目

精度JISN6級の高強度、耐摩耗性に優れた歯研はすば歯車。【特長】・調質・高周...

詳細情報を確認する

歯車形状
B形
材質
一般鉄鋼材
表面処理
黒染め
熱処理
調質・高周波焼入れ
歯研
あり
穴径公差
H7
金属系材質
SCM440
ねじれ角 (°)
21°30′
精度等級
N6

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が709型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

KHGS1

KHGS1T

KHGS1K

製品仕様

精度等級 : JIS B 1702-1 N6級
歯車基準断面：軸直角歯形 : 並歯
正面圧力角 : 20°
ねじれ角 : 21°30′
材料 : SCM440
熱処理：調質、歯面高周波焼入
歯面硬度 : 50～60HRC
表面処理 : 歯部以外黒染
歯面仕上げ : 研削
歯切基準面 : 穴（H7）
追加工 : 可能

Jシリーズは、表記精度等級「相当品」です。

規格表

カタログ記号	凿数	ねじれ方向	形状	穴径	ボス径	基準円直径	歯先円直径	許容トルク(N・m)		許容トルク(kgf・m)		パックラッシ (mm)	質量 (kg)
カタログ記号	凿数	ねじれ方向	形状	A_H7	B	C	D	曲げ強さ	歯面強さ	曲げ強さ	歯面強さ	パックラッシ (mm)	質量 (kg)
KHG1-20R KHG1-20L	20	R L	S1	6	17	20	22	7.79	4.98	0.79	0.51	0.08～0.16	0.054
KHG1-22R KHG1-22L	22	R L		8	18	22	24	8.92	6.14	0.91	0.63		0.037
KHG1-24R KHG1-24L	24	R L			20	24	26	10.1	7.43	1.03	0.76		0.046
KHG1-25R KHG1-25L	25	R L			20	25	27	10.7	8.12	1.09	0.83		0.048
KHG1-28R KHG1-28L	28	R L			20	28	30	12.4	10.4	1.27	1.06		0.056
KHG1-30R KHG1-30L	30	R L		10	25	30	32	13.6	12.1	1.39	1.23		0.072
KHG1-32R KHG1-32L	32	R L			25	32	34	13.5	12.6	1.37	1.29		0.078
KHG1-35R KHG1-35L	35	R L			25	35	37	15.1	15.4	1.54	1.57		0.088
KHG1-36R KHG1-36L	36	R L			25	36	38	15.7	16.3	1.6	1.67		0.091
KHG1-40R KHGI-40L	40	R L			30	40	42	17.9	20.5	1.83	2.10		0.12
KHG1-44R KHG1-44L	44	R L			30	44	46	20.2	25.3	2.06	2.58		0.14
KHG1-45R KHG1-45L	45	R L			30	45	47	20.7	26.5	2.12	2.71		0.14
KHG1-48R KHG1-48L	48	R L			30	48	50	22.5	30.5	2.29	3.11		0.16
KHG1-50R KHG1-50L	50	R L		12	35	50	52	23.6	33.3	2.41	3.40		0.18
KHG1-60R KHG1-60L	60	R L			40	60	62	29.3	49.4	2.99	5.04	0.10～0.18	0.26
KHG1-70R KHG1-70L	70	R L			40	70	72	35.2	68.9	3.58	7.02		0.32
KHG1-80R KHG1-80L	80	R L		15	50	80	82	41.0	91.8	4.18	9.36		0.44
KHG1-90R KHG1-90L	90	R L			50	90	92	46.9	118	4.78	12.1		0.53
KHG1-100R KHG1-100L	100	R L			50	100	102	50.4	142	5.14	14.5		0.62

使用例

使用方法・使用事例

一般工業用

注意・禁止事項

1.表記の許容トルクは任意の使用条件で計算した参考値。
2.表記のバックラッシは同一型番どうし理論値で組み立てたときの法線方向バックラッシ。
3.軸方向力（スラスト）が発生。
4.同一モジュールの右ねじれと左ねじれの組み合わせで使用。正面モジュールの製品のため、SHはすば歯車とは互換性がない。

追加工上の注意

1.歯面高周波焼入れのため歯部及び歯底付近（2〜3mm程度）の追加工はできない。
2.残留応力の影響で加工変形し易い製品には応力除去焼なましを施しているが、ボスを全てカットすると歯車が反る可能性あり。

型番リスト

表示件数

...

型番

モジュール

歯数

(歯)

ねじれ方向

軸穴形状

軸穴径

歯幅

(mm)

ボス径 B

(φ)

穴径 A

(φ)

キー溝

(mm)

ねじ穴サイズ

ねじ穴寸法

(mm)

軸穴仕様

RoHS?

最小発注数量

1	20	左	丸穴	6	8	17	6	なし	-	-	下穴品	10	1個
1	20	左	丸穴+タップ	6	8	17	6	なし	M4	5	完成品	10	1個
1	20	右	丸穴	6	8	17	6	なし	-	-	下穴品	10	1個
1	20	右	丸穴+タップ	6	8	17	6	なし	M4	5	完成品	10	1個
1	24	左	丸穴	8	8	20	8	なし	-	-	下穴品	10	1個
1	24	左	丸穴+タップ	8	8	20	8	なし	M5	5	完成品	-	1個
1	24	右	丸穴	8	8	20	8	なし	-	-	下穴品	10	1個
1	24	右	丸穴+タップ	8	8	20	8	なし	M5	5	完成品	10	1個
1	30	左	丸穴	10	8	25	10	なし	-	-	下穴品	10	1個
1	30	左	キー溝穴+タップ	10	8	25	10	4×1.8	M4	5	完成品	10	1個
1	30	左	キー溝穴+タップ	10	8	25	12	4×1.8	M4	5	完成品	10	1個
1	30	右	丸穴	10	8	25	10	なし	-	-	下穴品	10	1個
1	30	右	キー溝穴+タップ	10	8	25	10	4×1.8	M4	5	完成品	10	1個
1	30	右	キー溝穴+タップ	10	8	25	12	4×1.8	M4	5	完成品	10	1個
1	40	左	丸穴	10	8	30	10	なし	-	-	下穴品	10	1個
1	40	左	キー溝穴+タップ	10	8	30	10	4×1.8	M4	5	完成品	10	1個
1	40	左	キー溝穴+タップ	10	8	30	12	4×1.8	M4	5	完成品	10	1個
1	40	左	キー溝穴+タップ	10	8	30	14	5×2.3	M4	5	完成品	10	1個
1	40	左	キー溝穴+タップ	10	8	30	15	5×2.3	M4	5	完成品	10	1個
1	40	左	キー溝穴+タップ	10	8	30	16	5×2.3	M4	5	完成品	10	1個
1	40	左	キー溝穴+タップ	10	8	30	17	5×2.3	M4	5	完成品	10	1個
1	40	右	丸穴	10	8	30	10	なし	-	-	下穴品	10	1個
1	40	右	キー溝穴+タップ	10	8	30	10	4×1.8	M4	5	完成品	10	1個
1	40	右	キー溝穴+タップ	10	8	30	12	4×1.8	M4	5	完成品	10	1個
1	40	右	キー溝穴+タップ	10	8	30	14	5×2.3	M4	5	完成品	10	1個
1	40	右	キー溝穴+タップ	10	8	30	15	5×2.3	M4	5	完成品	10	1個
1	40	右	キー溝穴+タップ	10	8	30	16	5×2.3	M4	5	完成品	10	1個
1	40	右	キー溝穴+タップ	10	8	30	17	5×2.3	M4	5	完成品	10	1個
1	50	左	丸穴	12	8	35	12	なし	-	-	下穴品	10	1個
1	50	左	キー溝穴+タップ	12	8	35	12	4×1.8	M4	5	完成品	10	1個
1	50	左	キー溝穴+タップ	14	8	35	14	5×2.3	M4	5	完成品	10	1個
1	50	左	キー溝穴+タップ	15	8	35	15	5×2.3	M4	5	完成品	10	1個
1	50	左	キー溝穴+タップ	16	8	35	16	5×2.3	M4	5	完成品	10	1個
1	50	左	キー溝穴+タップ	17	8	35	17	5×2.3	M4	5	完成品	10	1個
1	50	左	キー溝穴+タップ	18	8	35	18	6×2.8	M5	5	完成品	10	1個
1	50	左	キー溝穴+タップ	19	8	35	19	6×2.8	M5	5	完成品	10	1個
1	50	右	丸穴	12	8	35	12	なし	-	-	下穴品	10	1個
1	50	右	キー溝穴+タップ	12	8	35	12	4×1.8	M4	5	完成品	10	1個
1	50	右	キー溝穴+タップ	14	8	35	14	5×2.3	M4	5	完成品	10	1個
1	50	右	キー溝穴+タップ	15	8	35	15	5×2.3	M4	5	完成品	10	1個
1	50	右	キー溝穴+タップ	16	8	35	16	5×2.3	M4	5	完成品	10	1個
1	50	右	キー溝穴+タップ	17	8	35	17	5×2.3	M4	5	完成品	10	1個
1	50	右	キー溝穴+タップ	18	8	35	18	6×2.8	M5	5	完成品	10	1個
1	50	右	キー溝穴+タップ	19	8	35	19	6×2.8	M5	5	完成品	10	1個
1	60	左	丸穴	12	8	40	12	なし	-	-	下穴品	10	1個
1	60	左	キー溝穴+タップ	12	8	40	12	4×1.8	M4	5	完成品	10	1個
1	60	左	キー溝穴+タップ	14	8	40	14	5×2.3	M4	5	完成品	10	1個
1	60	左	キー溝穴+タップ	15	8	40	15	5×2.3	M4	5	完成品	10	1個
1	60	左	キー溝穴+タップ	16	8	40	16	5×2.3	M4	5	完成品	10	1個
1	60	左	キー溝穴+タップ	17	8	40	17	5×2.3	M4	5	完成品	10	1個
1	60	左	キー溝穴+タップ	12	8	40	18	6×2.8	M5	5	完成品	10	1個
1	60	左	キー溝穴+タップ	12	8	40	19	6×2.8	M5	5	完成品	10	1個
1	60	左	キー溝穴+タップ	12	8	40	20	6×2.8	M5	5	完成品	10	1個
1	60	左	キー溝穴+タップ	12	8	40	22	6×2.8	M5	5	完成品	10	1個
1	60	右	丸穴	12	8	40	12	なし	-	-	下穴品	10	1個
1	60	右	キー溝穴+タップ	12	8	40	12	4×1.8	M4	5	完成品	10	1個
1	60	右	キー溝穴+タップ	14	8	40	14	5×2.3	M4	5	完成品	10	1個
1	60	右	キー溝穴+タップ	15	8	40	15	5×2.3	M4	5	完成品	10	1個
1	60	右	キー溝穴+タップ	16	8	40	16	5×2.3	M4	5	完成品	10	1個
1	60	右	キー溝穴+タップ	17	8	40	17	5×2.3	M4	5	完成品	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,196円 ( 5,716円 )	在庫品1日目当日出荷可能
6,174円 ( 6,791円 )	5日目
4,991円 ( 5,490円 )	19日目
5,822円 ( 6,404円 )	9日目
5,646円 ( 6,211円 )	11日目
5,876円 ( 6,464円 )	5日目
5,395円 ( 5,935円 )	2日目
6,184円 ( 6,802円 )	5日目
6,032円 ( 6,635円 )	2日目
8,910円 ( 9,801円 )	5日目
9,803円 ( 10,783円 )	5日目
6,032円 ( 6,635円 )	2日目
8,910円 ( 9,801円 )	5日目
9,803円 ( 10,783円 )	5日目
6,915円 ( 7,607円 )	2日目
9,794円 ( 10,773円 )	5日目
10,246円 ( 11,271円 )	5日目
10,246円 ( 11,271円 )	5日目
10,246円 ( 11,271円 )	5日目
10,246円 ( 11,271円 )	5日目
10,246円 ( 11,271円 )	5日目
6,915円 ( 7,607円 )	3日目
9,794円 ( 10,773円 )	5日目
10,246円 ( 11,271円 )	5日目
10,246円 ( 11,271円 )	5日目
10,246円 ( 11,271円 )	5日目
10,246円 ( 11,271円 )	5日目
10,246円 ( 11,271円 )	5日目
8,606円 ( 9,467円 )	2日目
10,261円 ( 11,287円 )	在庫品1日目当日出荷可能
11,807円 ( 12,988円 )	5日目
11,260円 ( 12,386円 )	5日目
11,807円 ( 12,988円 )	5日目
11,807円 ( 12,988円 )	5日目
11,807円 ( 12,988円 )	5日目
11,807円 ( 12,988円 )	5日目
8,606円 ( 9,467円 )	2日目
10,261円 ( 11,287円 )	5日目
11,807円 ( 12,988円 )	5日目
11,807円 ( 12,988円 )	5日目
11,807円 ( 12,988円 )	5日目
11,807円 ( 12,988円 )	5日目
11,807円 ( 12,988円 )	5日目
11,807円 ( 12,988円 )	5日目
10,012円 ( 11,013円 )	2日目
12,097円 ( 13,307円 )	5日目
12,909円 ( 14,200円 )	5日目
13,513円 ( 14,864円 )	5日目
12,909円 ( 14,200円 )	5日目
12,597円 ( 13,857円 )	5日目
12,909円 ( 14,200円 )	5日目
12,909円 ( 14,200円 )	5日目
12,909円 ( 14,200円 )	5日目
12,909円 ( 14,200円 )	5日目
10,012円 ( 11,013円 )	2日目
12,097円 ( 13,307円 )	5日目
12,909円 ( 14,200円 )	5日目
12,909円 ( 14,200円 )	5日目
12,909円 ( 14,200円 )	5日目
12,909円 ( 14,200円 )	5日目

...

基本情報

基本情報

精度JISN6級の高強度、耐摩耗性に優れた歯研はすば歯車。
【特長】
・調質・高周波焼入れ、高精度、高かみ合い率で高静粛。
・軸直角モジュールを採用し、組立距離は平歯車同様に簡単に計算でき、同仕様の平歯車と置換が可能。
・強度、耐摩耗性に優れており、よりコンパクトな設計が可能。
【用途】
・工作機械、搬送装置、昇降装置など一般産業機械に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

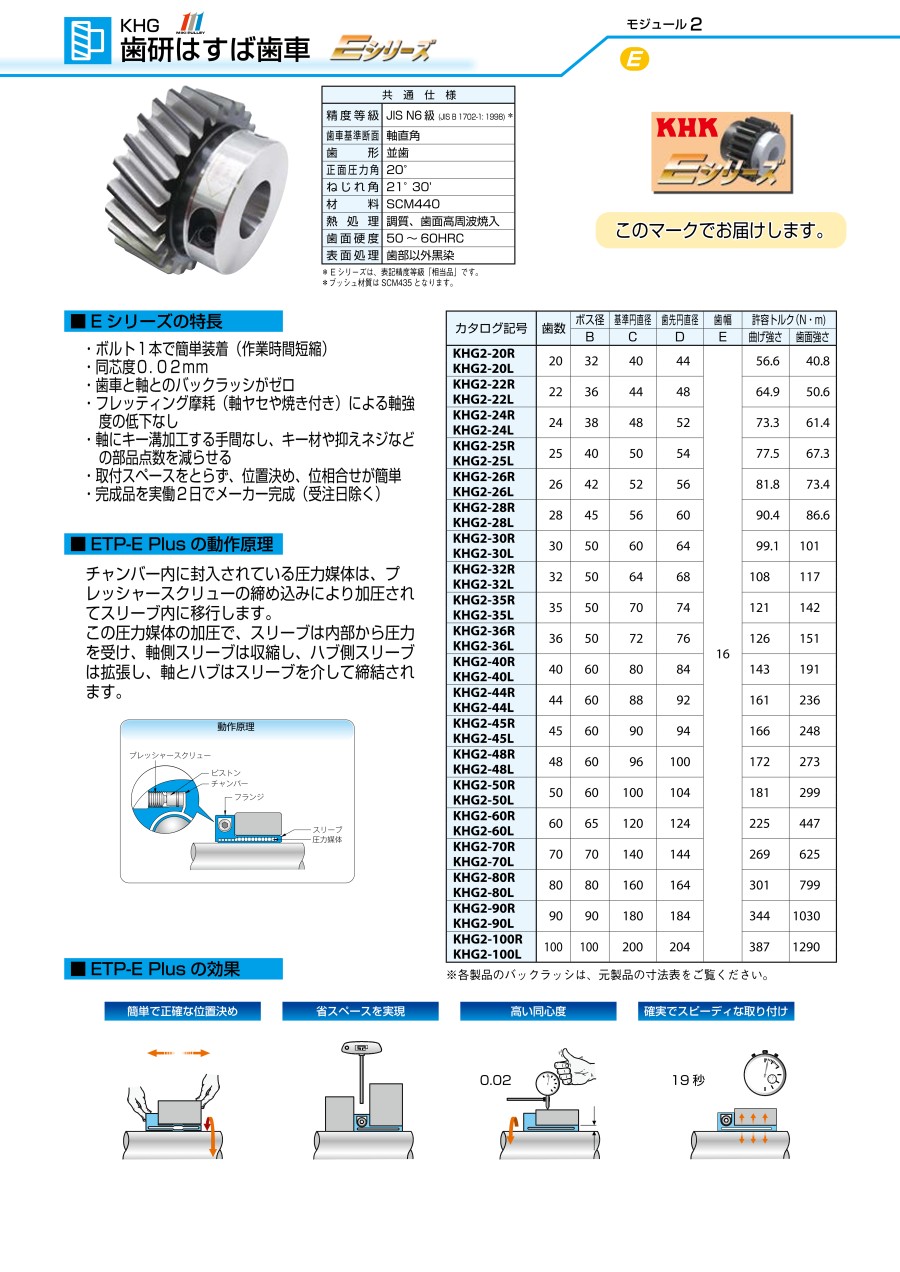

カタログ

カタログ (見開き版)

商品担当おすすめ

小原歯車工業
歯研まがりばかさ歯車 MBSG
歯研まがりばかさ歯車 MBSGです。材質SCM415、歯部浸炭焼き入れ、精度はJISB1704 1級の歯研まがりばかさ歯車です。
小原歯車工業
SMA・SMB・SMC 完成マイタ
歯面高周波焼入れを施し、キー溝、タップ加工付きでリーズナブルなかさ歯車。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

KHG 歯研はすば歯車のレビュー

4.2平均満足度：4.24件のレビュー

星5
25%
星4
75%
星3
0%
星2
0%
星1
0%

工具

満足度：4.02017/05/20

この製品は軸直角モジュールなので、平歯と同じ軸間距離です。通常の歯直角で設計しないように注意です。

1人が参考にしています。

減速機の静音化

満足度：5.02016/07/17

平歯車で構成した減速機を静音化するため、はすば歯車KHGに変更した。軸直角モジュールであり、同じモジュールの平歯車と交換...もっと読む

1人が参考にしています。

生産設備品駆動系統機構部品として使用

満足度：4.02020/02/14

主に既存品経年劣化時リプレースやメンテナンス時の予防交換用途で使用しています。長年型番：KHG2-44Rを利用している中...もっと読む

0人が参考にしています。

はすば歯車についてどういった歯車なのかお試しに購入

満足度：4.02019/04/23

他の歯車とどのように違うのか知っておきたく、ミスミに完成品を見つけたためゼロから作るより早く試せるという理由により選定し...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q平歯車とはすば歯車はどう違うのですか？

同条件（精度、材質など）の平歯車に対してはすば歯車の方が強度が強く、音も静かな傾向にありますが、スラスト（軸方向力）が発生するので、ベアリングやギヤボックスに注意が必要です。

Q正面モジュールのKHGと歯直角モジュールのSHの違いは何ですか？

基準断面が異なります。　それぞれに、以下のような長所/短所があります。
＜正面モジュールKHG＞
長所・・・平歯車と基準円直径や中心距離が同じ値になるので設計が容易です。
短所・・・ねじれ角が変わると新規に工具作製が必要になります。
＜歯直角モジュールSH＞
長所・・・平歯車と同じ工具が使用できるため、新規工具作製不要です。
短所・・・平歯車と中心距離が異なります。
