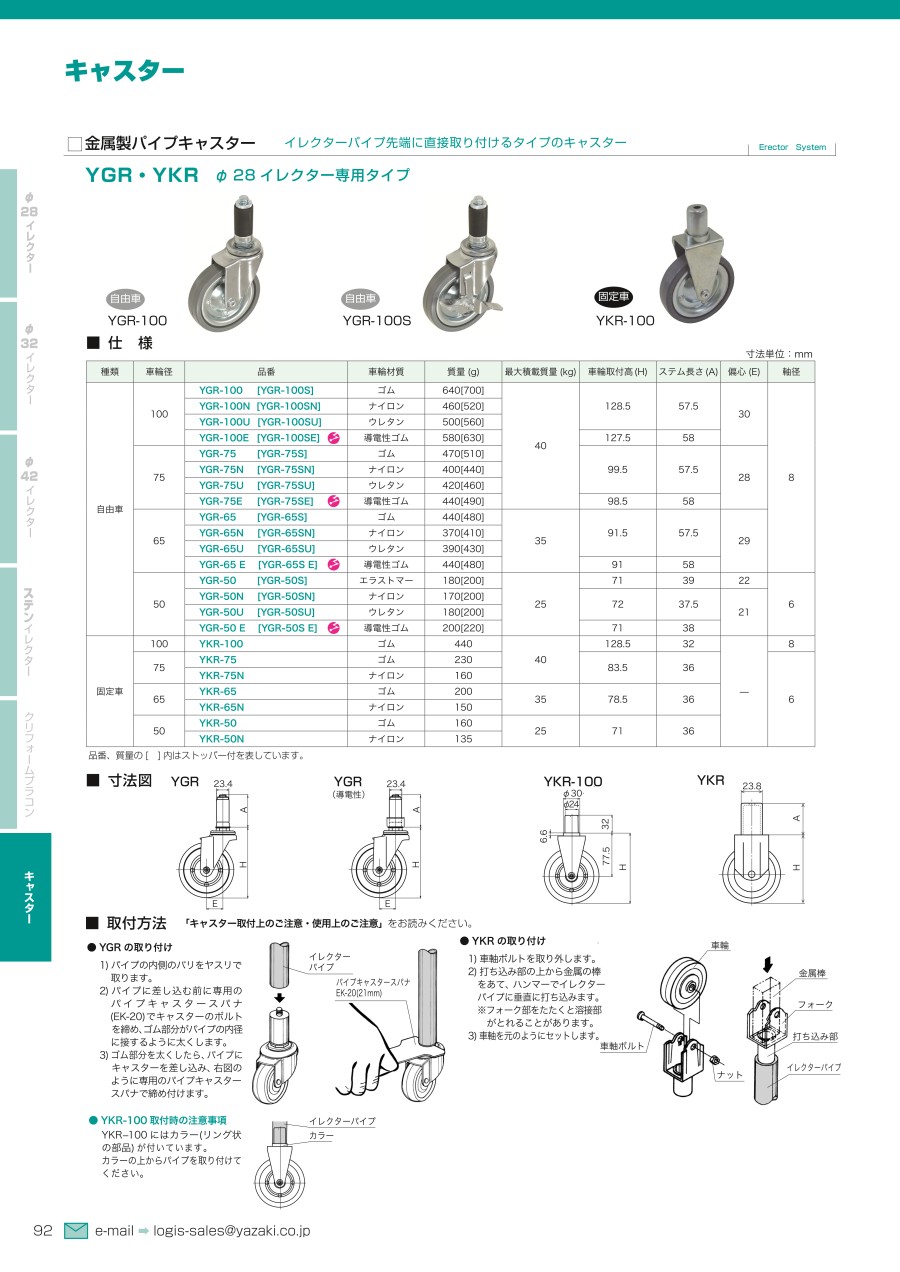

金属製パイプキャスター Φ28イレクター専用タイプ YGR・YKR

外形図

YGR

YGR（導電性）

YKR-100

YKR

製品仕様

YGR-100自由車

YGR-100S自由車

YKR-100固定車

規格表

［　］ 内はストッパー付を表しています。

使用例

YGR の取り付け

1）パイプの内側のバリをヤスリで取ります。
2）パイプに差し込む前に専用のパイプキャスタースパナ（EK-20）でキャスターのボルトを締め、ゴム部分がパイプの内径に接するように太くします。
3）ゴム部分を太くしたら、パイプにキャスターを差し込み、右図のように専用のパイプキャスタースパナで締め付けます。
※イレクター専用接着液では接着できません。

YKR の取り付け

1）車軸ボルトを取り外します。
2）打ち込み部の上から金属の棒をあて、ハンマーでイレクターパイプに垂直に打ち込みます。
　※フォーク部をたたくと溶接部がとれることがあります。
3）車軸を元のようにセットします。

● YKR-100 取付時の注意事項
YKR-100 にはカラー（リング状の部品）が付いています。
カラーの上からパイプを取り付けてください。

使用方法

• 取り付けには専用のキャスタースパナ（EK-20）を使用。

特長

• φ28（直径28mm）イレクターパイプ先端に直接取り付けるタイプのキャスター。
• ものづくりの簡易改善（カイゼン）ツールとして生産現場（製造現場、食品工場）で広く使用
• イレクターパイプ先端に直接取り付けるタイプのキャスター

注意・禁止事項

取付上のご注意

• 取付ボルトは、純正のボルトをご使用ください。
• 旋回キャスターは、旋回軸が床面に対して垂直になるように取り付けてください。
• 固定キャスターは、進行方向に対して固定キャスターどうしが平行になるように取り付けてください。
• キャスター取付時のボルトの締付けトルクの目安は9.8N・m{100kgf・cm}です。
• キャスターの取り付けは確実に行い、必ずボルトやネジのゆるみ・ガタつきがないようにしてご使用ください。

使用上のご注意

使用条件

• キャスターは物品の移動や搬送を容易にするために取り付けられる部品です。人が乗るなどのような本来の使用目的以外の使い方は避けてください。
• 使用温度範囲は-10℃～50℃です。この温度範囲を超える場所やその他の特殊な環境での使用は避けてください。
• 酸やアルカリ、その他薬品の影響を受ける環境での使用は避けてください。
• カタログに記載の最大積載質量以上の負荷をかけないでください。
• 積荷を落下させたり、段差を降りたり、凹凸床面で振動が加わるなど、キャスターに強い衝撃を加えないでください。
• 歩行速度を超える移動環境で使用しないでください。
• トレーラーなどでの牽引はしないでください。

ストッパー

• ストッパーを掛けたまま無理に移動させないでください。
• 走行中にストッパーペダルを操作しないでください。
• ストッパーをかけたまま傾斜地へ放置しないでください。

メンテナンス

• 安全にご使用いただくために、定期的な点検を行ってください。
• キャスター取付部分のボルト・ネジのゆるみ、キャスターの破損・変形・亀裂などの無いことを確認して使用してください。
• 不具合や異常が生じている場合はただちに使用を中止して、キャスターを交換してください。
